Підбір запобіжного клапана в опалювальних системах — норми, розрахунки, практика

1 kwietnia 2026 | Опалення

Запобіжний клапан — це елемент, про спрацювання якого проєктант волів би ніколи не думати, але про підбір якого він повинен думати завжди. Правильно підібраний клапан є запобіжником останньої надії: пристроєм, який у разі відмови регулювання, зникнення потоку чи втрати контролю над джерелом тепла запобігає катастрофічному зростанню тиску в системі. Неправильний підбір — як занижений, так і завищений — може призвести до пошкодження обладнання, загрози здоров'ю та життю людей, а в найкращому випадку — до відхилення документації Управлінням технічного нагляду.

Якщо ви хочете швидко та правильно підібрати запобіжний клапан для котла або теплового вузла, скористайтеся нашим калькулятором підбору запобіжного клапана.

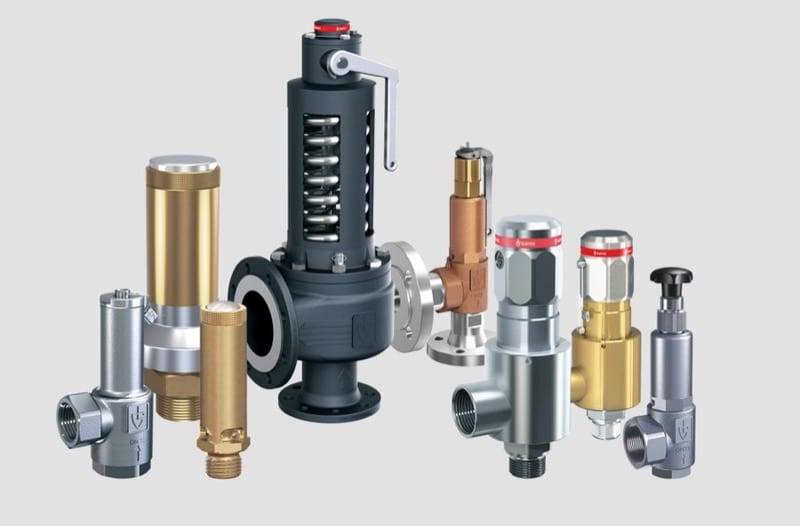

Запобіжний клапан в опалювальній системі

Правові та нормативні основи

Підбір запобіжних клапанів в опалювальних системах — це не питання досвіду чи інтуїції, а суворо регламентований нормами та правилами процес. Проєктант повинен враховувати вимоги кількох ключових документів:

Директива щодо обладнання під тиском PED 2014/68/UE — європейський регламент щодо обладнання під тиском, що визначає основні вимоги безпеки.
PN-B-02414:1999 — польська норма «Опалення. Захист водяних опалювальних систем закритого типу з мембранними розширювальними баками». Це основний документ для проєктантів систем центрального опалення в Польщі.
PN-EN 12828 — європейський стандарт проєктування водяних опалювальних систем у будівлях.
PN-EN ISO 4126-1 — гармонізована норма щодо захисних пристроїв від надмірного тиску, що визначає конструктивні та розрахункові вимоги до запобіжних клапанів.
WUDT-UC-WO-O — Умови Управління технічного нагляду, що визначають детальні технічні вимоги до обладнання під тиском, що підлягає нагляду.

Підбір «на око» — наприклад, лише на основі діаметра приєднання котла — є методологічною помилкою. Діаметр приєднання нічого не говорить про необхідну пропускну здатність клапана, яка залежить від потужності джерела тепла, тиску налаштування, коефіцієнта витоку та фізичних властивостей середовища.

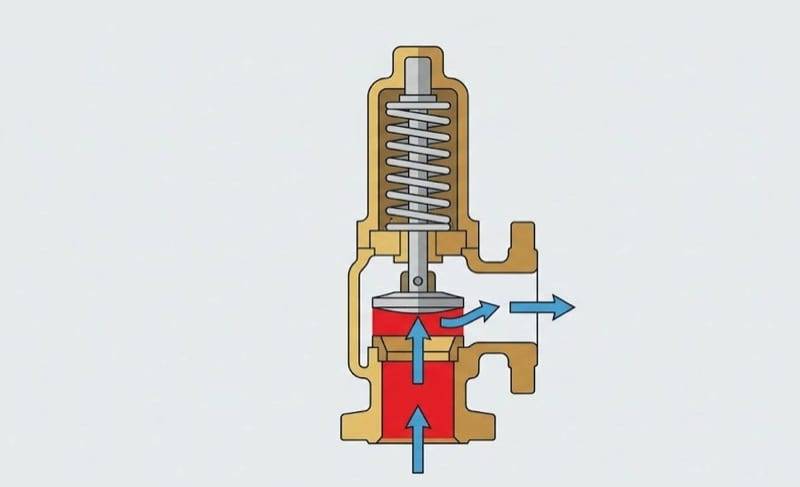

Фізичні явища в аварійних ситуаціях

Щоб зрозуміти, чому підбір запобіжного клапана вимагає точних розрахунків, необхідно розуміти фізичні явища, що відбуваються в системі в аварійних умовах.

Утворення пари в котлах

Коли котел працює, а відбір тепла припиняється (наприклад, аварія циркуляційного насоса, закриття клапанів), уся теплова потужність котла акумулюється в котловій воді. Температура води зростає, а після досягнення температури насичення, що відповідає тиску в системі, починається кипіння. Водяна пара, що утворюється, має об'єм у кілька сотень разів більший, ніж рідина, з якої вона утворилася — і саме різке випаровування становить головну загрозу. Запобіжний клапан повинен бути здатний відвести всю кількість пари, що утворюється внаслідок потужності котла.

Об'ємне розширення

Навіть до досягнення температури кипіння підвищення температури води спричиняє її об'ємне розширення. У закритій системі без справного розширювального бака це збільшення об'єму безпосередньо перетворюється на зростання тиску. Запобіжний клапан є останнім бар'єром, що захищає систему.

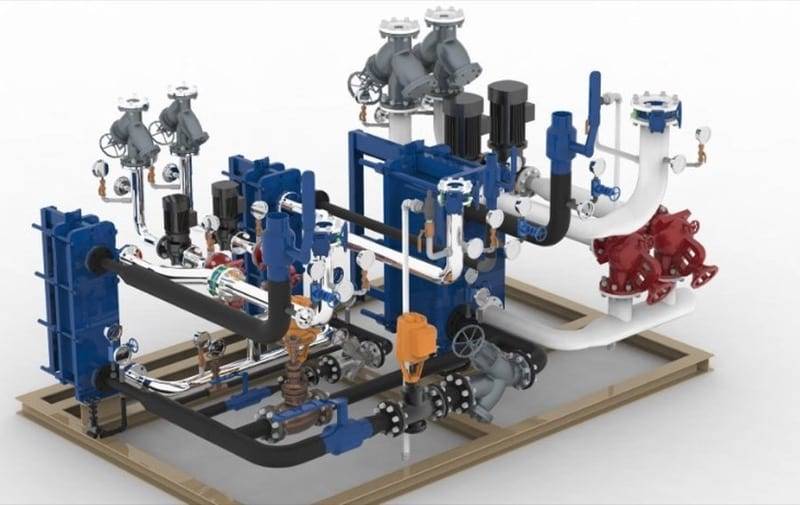

Сценарій «Tube Rupture» — аварія теплообмінника в тепловому вузлі

У теплових вузлах, що живляться від теплової мережі, існує додаткова загроза, специфічна для теплообмінників. Якщо відбувається розрив трубки в теплообміннику (так званий double ended rupture), середовище з мережевого контуру з тиском порядку 5-10 бар може проникнути до внутрішньої системи, розрахованої на тиск 3 бар. Різниця тисків настільки велика, що внутрішня система може зазнати серйозних пошкоджень за частку секунди.

Ключовим тут є розрізнення типів теплообмінників:

Кожухотрубні теплообмінники (JAD) — мають трубки визначеного внутрішнього діаметра. У сценарії аварії можна розрахувати витік на основі подвійного перерізу трубки та різниці тисків.
Пластинчасті теплообмінники — не мають окремих трубок, а канали потоку формуються профілями пластин. Сценарій аварії складніший, але метод розрахунку базується на аналогічних принципах.

Ключові параметри підбору

Правильний підбір запобіжного клапана вимагає знання кількох фізичних та каталогових параметрів. Кожен з них суттєво впливає на результат розрахунків.

Тиск налаштування ( $p_{nastawy}$ )

Тиск налаштування — це тиск, при якому клапан починає відкриватися. Він є межею безпеки для захищуваного обладнання. Не може перевищувати максимальний допустимий робочий тиск котла або системи. Це значення випливає з технічної документації джерела тепла.

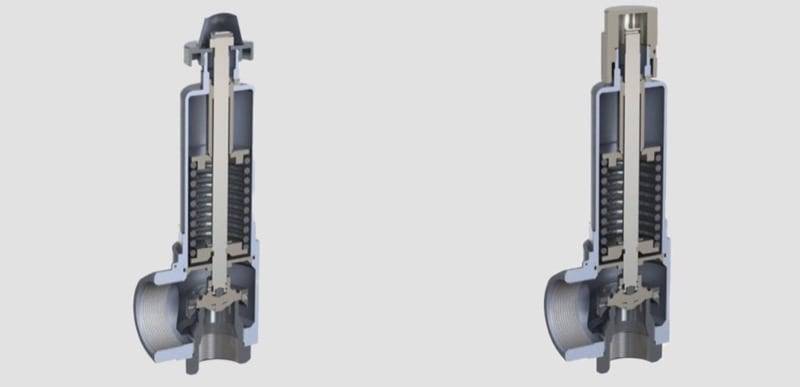

Коефіцієнт витоку ( $\alpha_w$ / $K_{dr}$ )

Коефіцієнт витоку визначає фактичну пропускну здатність клапана по відношенню до ідеальної пропускної здатності. Це каталогований параметр виробника, підтверджений випробуваннями. Розрізняють два основних типи клапанів:

Параметр	Пружинний клапан	Мембранний клапан
Типовий діапазон $\alpha_w$	0,4–0,7	0,3–0,5
Застосування	Котли, великі системи	Малі та середні системи
Джерело даних	Каталожна картка виробника	Каталожна картка виробника

Увага: Прийняття завищеного коефіцієнта $\alpha_w$ є однією з найпоширеніших проєктних помилок. Це призводить до заниження необхідного діаметра прохідного каналу і, як наслідок, до підбору клапана з недостатньою пропускною здатністю.

Теплота пароутворення ( $r$ )

Теплота пароутворення — це кількість енергії, необхідна для випаровування 1 кг води при заданому тиску. Залежність є зворотною: чим вищий тиск, тим нижче значення $r$ . Це означає, що при вищому тиску налаштування та сама потужність котла генерує більше пари — і клапан повинен мати більшу пропускну здатність. Значення $r$ інтерполюється з таблиць насиченої пари на основі тиску скидання.

Тиск [бар]	Теплота пароутворення $r$ [кДж/кг]
1,0	2 258
3,0	2 164
6,0	2 087
10,0	2 015

Алгоритм розрахунку крок за кроком

Спосіб визначення необхідної пропускної здатності запобіжного клапана та його діаметра залежить від типу захищуваного джерела тепла. Проєктант повинен насамперед визначити, чи захищається котел, чи теплообмінник у тепловому вузлі, а у випадку вузла — перевірити співвідношення тисків між первинною та вторинною сторонами.

Шлях A: Водогрійні котли

Для водогрійних котлів алгоритм розрахунку базується на припущенні, що в аварійній ситуації вся теплова потужність пристрою витрачається на випаровування води.

Вихідною точкою є формула пропускної здатності запобіжного клапана з норми PN-81/M-35630:

$m = 10 \cdot K_1 \cdot \alpha \cdot A \cdot (p_1 + 0{,}1) \ \left[\mathrm{kg/h}\right]$

де:

$K_1$ — поправковий коефіцієнт, що враховує властивості пари та її параметри перед клапаном (зчитується з графіка, наведеного в нормі; для $p_1 = 0{,}3 \div 0{,}6$ МПа становить $0{,}53 \div 0{,}52$ ),
$\alpha$ — допустимий коефіцієнт витоку клапана для пари та газів, $\alpha = 0{,}9 \cdot \alpha_{rzecz}$ ,
$\alpha_{rzecz}$ — фактичний коефіцієнт витоку клапана, визначений експериментальним методом,
$A$ — розрахункова площа підвідного каналу клапана [мм²],
$p_1$ — максимальний надлишковий тиск перед клапаном, не більший за $1{,}1$ допустимого тиску захищуваного котла [МПа].

Проєктант виконує розрахунки в наступних кроках:

Крок 1 — Надлишковий тиск скидання ( $p_1$ ):

Тиск налаштування, збільшений на 10%:

$p_1 = p_{nastawy} \cdot 1{,}1 \ \left[\mathrm{MPa}\right]$

Крок 2 — Необхідна пропускна здатність пари ( $m$ ):

$m = \frac{Q \cdot 3600}{r} \ \left[\mathrm{kg/h}\right]$

де:

$Q$ — теплова потужність котла [кВт],
$r$ — теплота пароутворення води [кДж/кг] при тиску скидання (інтерполюється з таблиць насиченої пари).

Крок 3 — Мінімальна площа прохідного каналу ( $A$ ):

Перетворення вихідної формули відносно $A$ :

$A = \frac{m}{K_1 \cdot \alpha \cdot 10 \cdot (p_1 + 0{,}1)} \ \left[\mathrm{mm}^2\right]$

Крок 4 — Мінімальний діаметр прохідного каналу ( $d_0$ ):

Перерахунок площі кругового перерізу в діаметр:

$d_0 = \sqrt{\frac{4 \cdot A}{\pi}} \ \left[\mathrm{mm}\right]$

Шлях B: Теплові вузли (теплообмінники)

Коли джерелом тепла є теплообмінник у тепловому вузлі, норма PN-B-02414:1999 (п. 2.2.2.2) застосовує інші формули, ніж для котлів. Ключовим є порівняння номінального тиску теплової мережі ( $p_2$ ) з допустимим тиском опалювальної системи на вторинній стороні ( $p_1$ ). Залежно від цього співвідношення проєктант застосовує один з двох варіантів.

Варіант a): Мережевий тиск менший або рівний системному ( $p_2 \le p_1$ )

У цьому випадку аварія теплообмінника не спричинить зростання тиску вище допустимого значення — тиск мережі нижчий за налаштування клапана. Пропускна здатність запобіжного клапана визначається на основі ємності системи:

$M = 0{,}44 \cdot V \ \left[\mathrm{kg/s}\right]$

де $V$ — ємність водяної опалювальної системи [м³], а $0{,}44$ — перерахунковий коефіцієнт.

Варіант b): Мережевий тиск більший за системний ( $p_2 > p_1$ )

Це найпоширеніша ситуація у вузлах, що живляться від міської теплової мережі. Проєктант повинен врахувати сценарій аварії теплообмінника — розриву трубки або ущільнення пластини — та проникнення мережевої води з високим тиском до внутрішньої системи. Пропускна здатність клапана визначається за формулою:

$M = 447{,}3 \cdot b \cdot A \cdot \sqrt{(p_2 - p_1) \cdot \rho} \ \left[\mathrm{kg/s}\right]$

де:

$p_2$ — номінальний тиск теплової мережі [бар],
$p_1$ — тиск налаштування запобіжного клапана [бар],
$\rho$ — густина мережевої води при розрахунковій температурі [кг/м³],
$b$ — коефіцієнт, що залежить від різниці тисків: $b = 1$ коли $p_2 - p_1 \le 5$ бар, $b = 2$ коли $p_2 - p_1 > 5$ бар,
$A$ — площа поперечного перерізу однієї трубки змійовика [м²]; для пластинчастих теплообмінників, за відсутності даних з технічного дозволу, приймається $A = 1 \times 10^{-4}$ м²,
$447{,}3$ — перерахунковий коефіцієнт.

Діаметр каналу клапана для теплообмінників

Для теплообмінників норма наводить окрему формулу для мінімального діаметра прохідного каналу, що враховує той факт, що середовище скидання є рідиною (не парою):

$d'_0 = 54 \cdot \sqrt{\frac{M}{\alpha_c \cdot \sqrt{p_1 \cdot \rho}}} \ \left[\mathrm{mm}\right]$

де:

$M$ — пропускна здатність запобіжного клапана [кг/с],
$\alpha_c$ — допустимий коефіцієнт витоку клапана для рідин, $\alpha_c = 0{,}9 \cdot \alpha_{c\ rz}$ (де $\alpha_{c\ rz}$ — фактичний коефіцієнт витоку згідно з PN-82/M-74101),
$p_1$ — допустимий тиск опалювальної системи [бар],
$\rho$ — густина мережевої води при розрахунковій температурі [кг/м³],
$54$ — перерахунковий коефіцієнт.

Варто звернути увагу на суттєву відмінність від формули для котлів: у знаменнику під коренем з'являється добуток $p_1 \cdot \rho$ , а не лише тиск $p_1$ . Це пояснюється тим, що клапан у тепловому вузлі скидає рідину, а не пару — розрахунки базуються на гідравліці потоку рідини, а не на термодинаміці пароутворення.

«Правило 15 мм» та конструктивні вимоги

Норма PN-B-02414 у пункті 2.2.2.2 вводить суттєве конструктивне обмеження: мінімальний внутрішній діаметр патрубка запобіжного клапана повинен становити 15 мм, навіть якщо розрахунки вказують на менше значення.

Варто також пам'ятати про вимогу до відвідної труби — діаметр труби за запобіжним клапаном не може бути меншим за діаметр виходу з клапана. Зменшення перерізу відвідної труби спричинило б зростання гідравлічних опорів і зниження фактичної пропускної здатності клапана нижче проєктного значення.

Найпоширеніші проєктні помилки

На основі аналізу проєктної документації та досвіду приймань Управлінням технічного нагляду можна виділити найчастіші помилки при підборі запобіжних клапанів:

Прийняття завищеного коефіцієнта $\alpha_w$ — використання значень «з пам'яті» замість даних з каталожної картки конкретного клапана. Різниця між $\alpha_w = 0{,}5$ та $\alpha_w = 0{,}65$ може означати необхідність підбору клапана на один розмір більшого.
Ігнорування мережевого тиску при проєктуванні вузлів — розрахунок запобіжного клапана виключно за тепловою потужністю, без урахування сценарію аварії теплообмінника. Для кожухотрубних теплообмінників (JAD), що живляться від мережі з тиском 12–16 бар, саме leak scenario може виявитися критичним варіантом.
Відсутність корекції теплоти пароутворення $r$ для вищих тисків — використання постійного значення $r = 2\ 257$ кДж/кг (що відповідає атмосферному тиску) замість скоригованого значення. При тиску налаштування 6 бар фактичне значення $r$ приблизно на 8% нижче, що безпосередньо впливає на необхідну пропускну здатність.
Підбір на основі діаметра приєднання — помилка, здавалося б, очевидна, але все ще поширена. Діаметр приєднання котла не визначає необхідну пропускну здатність запобіжного клапана.
Ігнорування правила мінімального діаметра 15 мм — підбір клапана з сідлом меншим за 15 мм там, де норма це забороняє.

Підсумок

Підбір запобіжного клапана — це процес, який вимагає від проєктанта врахування багатьох взаємопов'язаних параметрів: потужності джерела тепла, тиску налаштування, коефіцієнта витоку, що залежить від конструкції клапана, теплоти пароутворення, що залежить від тиску, а у випадку теплових вузлів — додаткового сценарію аварії теплообмінника. Пропуск будь-якого з цих елементів може призвести до недостатнього розмірування клапана та відхилення документації на етапі приймання Управлінням технічного нагляду.

Ключові принципи, про які варто пам'ятати:

Завжди використовуйте коефіцієнт витоку $\alpha_w$ з каталожної картки конкретного клапана, а не орієнтовні значення.
Коригуйте теплоту пароутворення $r$ для фактичного тиску скидання — різниця сягає кількох відсотків.
Для теплових вузлів з кожухотрубними теплообмінниками (JAD) перевіряйте обидва сценарії (теплова потужність і leak scenario) та підбирайте клапан за критичним варіантом.
Не опускайтеся нижче мінімального діаметра сідла 15 мм, що вимагається PN-B-02414.

Ретельне виконання цих розрахунків є основою безпечної та відповідної нормам проєктної документації. Якщо ви хочете перевірити свої розрахунки або прискорити роботу, скористайтеся нашим калькулятором підбору запобіжного клапана.
