Гідравлічні розрахунки та підбір діаметрів труб у гравітаційній каналізації

16 lutego 2025 | Каналізація


Посібник з розрахунку витрати та підбору діаметрів труб у гравітаційній каналізації згідно з українськими нормами

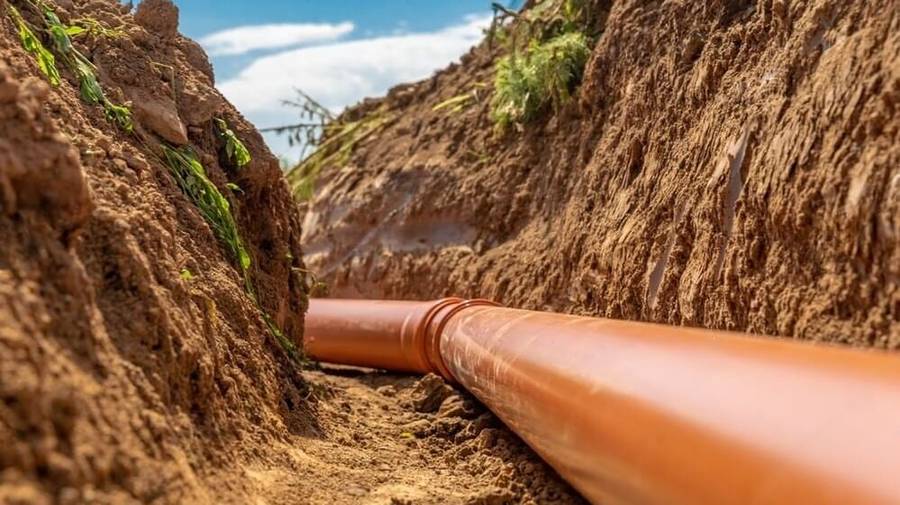

розрахунки гравітаційних труб

Проектування систем гравітаційної каналізації потребує точних гідравлічних розрахунків, що враховують українські норми (зокрема ДБН В.2.5-75:2013) та специфіку місцевих умов. У цьому посібнику крок за кроком розглянемо методику розрахунків витрати стічних вод, підбору діаметрів труб та ключові технічні параметри. Стаття базується на актуальних нормах та практиках, що застосовуються в Україні, з урахуванням інструментів, що підтримують проектування, таких як Калькулятор Гравітаційних Трубопроводів.


Розрахунок витрати стічних вод

Формула Маннінга – основа розрахунків

Витрату в гравітаційних трубопроводах розраховують за формулою Маннінга, яка пов'язує геометричні параметри труби зі швидкістю потоку:

Q=1nAR2/3S1/2Q = \frac{1}{n} \cdot A \cdot R^{2/3} \cdot S^{1/2}

Де:

  • QQ – витрата потоку [м3/с][м^3/с],
  • nn – коефіцієнт шорсткості Маннінга [м1/3с][м^{-1/3} с],
  • AA – площа живого перерізу [м2][м^2],
  • RR – гідравлічний радіус (R=APR = \frac{A}{P}, де PP – змочений периметр) [м][м],
  • SS – гідравлічний уклон (дорівнює уклону дна каналу при вільному потоці) [][-].
Коефіцієнти шорсткості nn для різних матеріалів
Матеріал трубиЗначення nn [м1/3с][м^{-1 / 3} с]
ПВХ/ПЕ0.009–0.011
Бетон0.012–0.014
Кераміка0.013–0.015

Криві ефективності перерізу ("листок Маннінга")
Теоретичні основи

Криві ефективності ілюструють залежність між ступенем наповнення труби (h/Dh/D) та відношенням витрати при частковому наповненні (QQ) до витрати при повному наповненні (Q0Q_0). Основне рівняння для кругових перерізів:

QQ0=θsinθ2π(RR0)2/3\frac{Q}{Q_0} = \frac{\theta - \sin\theta}{2\pi} \cdot \left(\frac{R}{R_0}\right)^{2/3}

Де:

  • θ\theta – центральний кут, що відповідає наповненню (в радіанах),
  • RR – гідравлічний радіус при частковому наповненні,
  • R0R_0 – гідравлічний радіус при повному наповненні (R0=D/4R_0 = D/4).

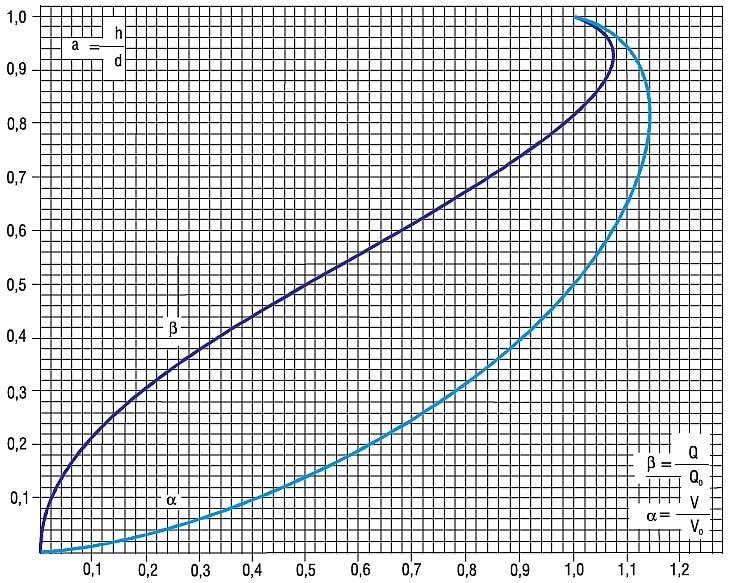

Крива ефективності перерізу
Характеристика графіку

Типова крива ефективності має форму, схожу на листок клена. Максимальна витрата виникає при h/D0.93h/D \approx 0.93, а не при повному наповненні, через збільшення гідродинамічних опорів.

Ключові точки кривої:

  • h/D=0.5Q/Q00.5h/D = 0.5 \rightarrow Q/Q_0 \approx 0.5
  • h/D=0.7Q/Q00.8h/D = 0.7 \rightarrow Q/Q_0 \approx 0.8
  • h/D=0.93Q/Q01.05h/D = 0.93 \rightarrow Q/Q_0 \approx 1.05
Таблиця референтних значень
Ступінь наповнення (h/D)Q/Q₀ (ПВХ, n=0.01)Q/Q₀ (Бетон, n=0.014)
0.20.050.04
0.40.250.20
0.60.600.55
0.80.950.90
0.931.051.00

Автоматизація розрахунків

Ручні розрахунки є трудомісткими та схильними до помилок. Тому рекомендуємо використання інструментів таких як Калькулятор Гравітаційних Трубопроводів, який:

  1. Враховує норми ДБН та коефіцієнти шорсткості,
  2. Генерує криві ефективності ("листок Маннінга") в реальному часі,
  3. Оптимізує діаметри та уклони з точки зору самоочищення.

Підсумок

Проектування гравітаційної каналізації потребує:

  1. Розрахунків витрати за формулою Маннінга,
  2. Аналізу кривих ефективності для різних наповнень,
  3. Підбору діаметрів згідно з мінімальними значеннями з норм.

У випадку складних проектів варто використовувати спеціалізоване програмне забезпечення, наприклад наш калькулятор, який прискорить розрахунки та мінімізує ризик помилок.
