Як розрахувати теплу підлогу крок за кроком — посібник з калькулятором

29 marca 2026 | Опалення

Тепла підлога — одна з найпопулярніших систем опалення в новому будівництві. Проте правильний розрахунок установки вимагає врахування багатьох факторів — від тепловтрат приміщення, через тип покриття підлоги, до параметрів джерела тепла. Помилки в розрахунках призводять до недогрітих приміщень, тріщин у плитці або непотрібно високих рахунків за енергію.

Якщо ви хочете швидко розрахувати теплу підлогу без ручних обчислень, скористайтеся нашим калькулятором теплої підлоги. Калькулятор автоматично підбирає крок укладання труб, розраховує довжину контуру та перевіряє, чи тепла підлога покриє тепловтрати.

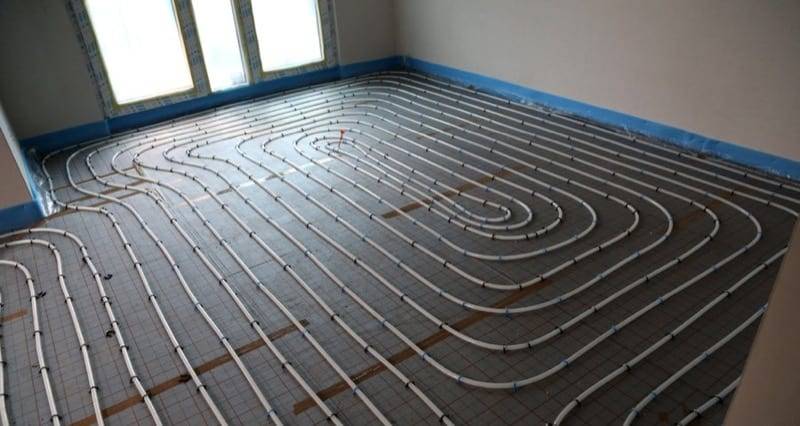

Тепла підлога - труби PEX укладені на маті

Вхідні дані для розрахунків

Перш ніж приступити до розрахунків теплої підлоги, потрібно зібрати кілька ключових відомостей:

Тепловтрати приміщення — розраховані відповідно до норми PN-EN 12831. Це основна вхідна величина, яка визначає необхідну потужність опалення підлоги. Тепловтрати залежать від ізоляції будівлі, розміру вікон, кліматичної зони та вентиляції.
Параметри температури подачі та зворотної лінії — залежать від джерела тепла (тепловий насос, конденсаційний котел, твердопаливний котел). Для теплої підлоги температура подачі значно нижча, ніж для радіаторів.
Тип покриття підлоги — керамограніт, ламіновані панелі, дерев'яний паркет чи килимове покриття. Кожен матеріал має різний термічний опір, який впливає на ефективність опалення.
Опалювана площа — не вся площа приміщення є активною для обігріву. Від загальної площі віднімаємо місця під стаціонарними меблями (вбудовані шафи, ванна) та зони біля стін (крайова зона).
Товщина та тип стяжки — стандартна цементна стяжка (мінімум 65 мм над трубою) або ангідритова (мінімум 45 мм над трубою). Ангідрит має кращу теплопровідність ( $\lambda \approx 1,6$ – $1,8 \ W/(m \cdot K)$ ) ніж бетон ( $\lambda \approx 1,0$ – $1,1 \ W/(m \cdot K)$ ), що дозволяє знизити температуру подачі.

Температура подачі та зворотної лінії

Тепла підлога працює на значно нижчих температурах, ніж радіатори. Максимальна температура подачі не повинна перевищувати 55°C — вищі значення загрожують пошкодженням стяжки та труб PEX.

На практиці температура подачі залежить від джерела тепла:

Джерело тепла	Подача [°C]	Зворотна лінія [°C]	Примітки
Тепловий насос	30–35	25–30	Оптимально для COP
Конденсаційний котел	40–45	30–35	Конденсація димових газів при низькій зворотній лінії
Твердопаливний котел	45–55	35–45	Потребує змішувального клапана

Різниця температур між подачею та зворотною лінією ( $\Delta T$ ) зазвичай становить 5–10°C. Чим менша різниця, тим рівномірніший розподіл температури підлоги, але водночас потрібен більший потік теплоносія.

При теплових насосах варто прагнути до якомога нижчої температури подачі — кожен градус менше — це 2–3% зростання коефіцієнта COP (ефективності теплового насоса).

Максимальна температура поверхні підлоги

Норма PN-EN 1264 визначає максимально допустимі температури поверхні підлоги для комфорту та здоров'я користувачів:

Зона	Макс. температура [°C]	Опис
Зона перебування	29	Вітальні, спальні, кухні
Крайова зона	35	Смуга 1 м вздовж зовнішніх стін
Ванна кімната	33	Тепла підлога у ванній кімнаті

Температура 29°C у зоні перебування відповідає максимальній густині теплового потоку приблизно 100 Вт/м² (при стандартній конструкції підлоги). Перевищення цієї температури спричиняє відчуття дискомфорту — «гарячі ноги» та проблеми з кровообігом при тривалому перебуванні.

Крайова зона — це смуга шириною до 1 м вздовж зовнішніх стін з вікнами. Тут допускається вища температура (35°C), оскільки ніхто не перебуває в цій зоні довго. Завдяки цьому можна застосувати менший крок укладання труб під вікнами та компенсувати збільшені тепловтрати.

Крок укладання труб PEX — скільки метрів труби на м2

Крок укладання труб — це відстань між осями сусідніх труб у контурі теплої підлоги. Стандартні кроки — 10, 15, 20, 25 та 30 см. Чим менший крок, тим більша потужність опалення підлоги — але й більше труби та вищі витрати.

Крок укладання [см]	Метри труби на м2	Застосування
10	10,0	Крайова зона, ванні кімнати — макс. потужність
15	6,7	Приміщення з великими тепловтратами
20	5,0	Стандартний крок — більшість приміщень
25	4,0	Добре утеплені приміщення
30	3,3	Мінімальні вимоги — пасивні будинки

Кількість метрів труби на м2 розраховується за формулою:

$m_{rury} = \frac{1} {e} \ \left[\frac{m} {m ^ 2}\right]$

де $e$ — крок укладання труб у метрах (напр. 0,15 м для кроку 15 см).

Загальна довжина труби в контурі:

$L = \frac{A} {e} + 2 \cdot l_{przyłącza} \ [m]$

де:
$A$ — опалювана площа [м²]
$e$ — крок укладання труб [м]
$l_{przyłącza}$ — відстань від колектора до приміщення [м]

Максимальна довжина контуру

Занадто довгий контур спричиняє надмірне падіння тиску та нерівномірний розподіл температури. Максимальні рекомендовані довжини контурів:

Діаметр труби	Макс. довжина контуру [м]
PEX 16×2,0 мм	100–120
PEX 17×2,0 мм	100–120
PEX 20×2,0 мм	120–150

Наведені значення включають загальну довжину труби — разом з підвідними ділянками від колектора до приміщення. Якщо розрахована довжина труби перевищує максимум для даного діаметра, слід розділити приміщення на два або більше контурів. Важливо, щоб усі контури в одній установці мали подібну довжину — різниця не повинна перевищувати 10–15%, що полегшує гідравлічне балансування на колекторі.

Способи укладання контурів — равлик та меандр

Спосіб укладання труб у підлозі впливає на рівномірність розподілу температури:

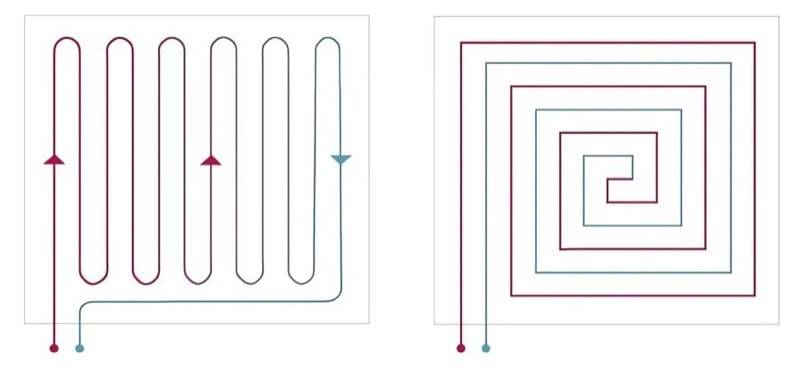

Равлик (спіраль) — труби подачі та зворотної лінії проходять почергово поруч. Завдяки цьому гаряча труба подачі сусідить з холоднішою трубою зворотної лінії, що дає дуже рівномірний розподіл температури по всій поверхні. Це рішення рекомендоване у більшості випадків, особливо при теплових насосах з низькою температурою подачі.

Меандр (змійка) — труба йде в одному напрямку, повертає та повертається паралельними відрізками. При вході до приміщення підлога найтепліша, а при виході найхолодніша. Меандр застосовують переважно в крайових зонах (менший крок під вікнами) або в малих приміщеннях, як ванні кімнати.

Подвійний равлик — різновид равлика, що застосовується у великих приміщеннях. Дві спіралі використовують один контур, що дозволяє покрити більшу площу при збереженні допустимої довжини контуру.

На практиці найчастіше застосовують укладання равликом у зоні перебування (крок 15–20 см) з меандровою крайовою зоною під вікнами (крок 10–15 см).

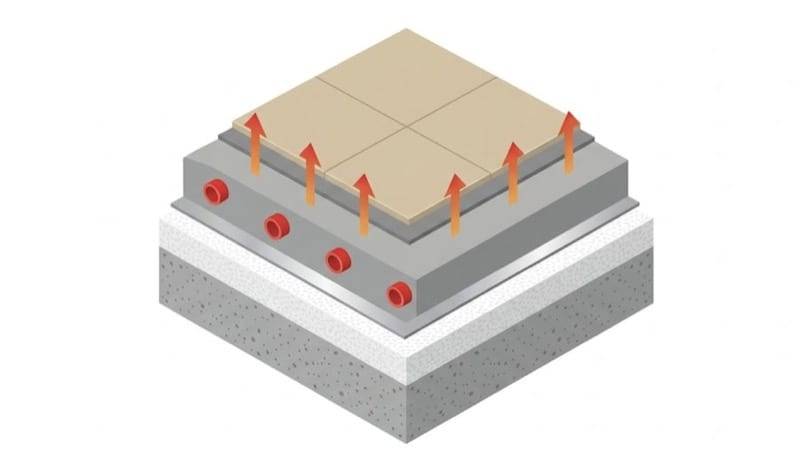

Термічний опір покриттів підлоги

Тип покриття підлоги має величезний вплив на ефективність теплої підлоги. Кожен матеріал створює додатковий термічний опір $R_{\lambda,B}$ між стяжкою та приміщенням — чим вищий опір, тим менше тепла надходить до поверхні підлоги.

Покриття	Термічний опір [м²·К/Вт]	Вплив на теплу підлогу
Керамограніт / керамічна плитка	0,01–0,02	Ідеально — мінімальні втрати
Ламіновані панелі	0,05–0,10	Добре — потрібна підкладка для теплої підлоги
Дерев'яний паркет (15 мм)	0,10–0,15	Прийнятно — менша ефективність
Килимове покриття	0,15–0,25	Не рекомендовано — значна втрата потужності

Норма PN-EN 1264 рекомендує, щоб загальний термічний опір шарів над трубами (покриття + клей + підкладка) не перевищував 0,15 м²·К/Вт. Вище цього значення ефективність теплої підлоги різко падає — може знадобитися зменшення кроку укладання труб або підвищення температури подачі.

На практиці це означає, що керамограніт та керамічна плитка — найкраще покриття для теплої підлоги. Ламіновані панелі працюють добре, за умови використання тонких підкладок, призначених для теплої підлоги (не стандартних підкладок зі стиропору). Дерев'яний паркет є прийнятним, але потребує стабільних порід (дуб, ясен) товщиною до 15 мм. Килимове покриття категорично не рекомендується.

Густина теплового потоку — чи тепла підлога покриє втрати?

Ключове питання при проектуванні теплої підлоги: чи підлога віддає достатньо тепла, щоб покрити тепловтрати приміщення?

Необхідну густину теплового потоку розраховуємо за формулою:

$q_{wymagane} = \frac{Q} {A} \ \left[\frac{W} {m ^ 2}\right]$

де:
$Q$ — тепловтрати приміщення [Вт]
$A$ — опалювана (активна) площа [м²]

Максимальна густина теплового потоку, яку може віддати тепла підлога, залежить від температури подачі, кроку укладання труб, конструкції підлоги та термічного опору покриття. Відповідно до норми PN-EN 1264 приблизне граничне значення $q_{max}$ визначаємо із залежності:

$q_{max} \approx \alpha \cdot \left(t_{(pow, max)} - t_i\right) \ \left[\frac{W} {m ^ 2}\right]$

де:
$\alpha$ — коефіцієнт тепловіддачі підлоги, приймається $\alpha \approx 10,8 \ W/(m^2 \cdot K)$ для опалювальної підлоги
$t_{pow,max}$ — максимальна температура поверхні підлоги [°C] (29°C зона перебування)
$t_i$ — температура приміщення [°C]

Для вітальні ( $t_i = 20°C$ , $t_{pow,max} = 29°C$ ):

$q_{max} \approx 10,8 \cdot (29 - 20) = 97{,}2 \ \frac{W}{m^2}$

Це означає, що в зоні перебування тепла підлога може віддати максимально приблизно 100 Вт/м². Якщо необхідна густина теплового потоку $q_{wymagane}$ перевищує це значення, сама тепла підлога не покриє тепловтрати і необхідно:

застосувати крайову зону з меншим кроком (до 35°C → прибл. 162 Вт/м²),
додаткові радіатори або фанкойли,
покращення ізоляції будівлі (зменшення тепловтрат).

Практичний приклад — покроковий розрахунок

Розрахуємо теплу підлогу для вітальні з наступними параметрами:

Площа приміщення: 25,0 м²
Опалювана (активна) площа: 22,0 м² (віднімаємо стаціонарні меблі)
Тепловтрати: Q = 1 500 Вт
Джерело тепла: тепловий насос, подача 35°C / зворотна лінія 30°C
Покриття: керамограніт ( $R_{\lambda,B} = 0{,}01 \ m^2 \cdot K/W$ )
Температура приміщення: 20°C
Труби: PEX 16×2,0 мм
Відстань від колектора: 5 м

Крок 1: Необхідна густина теплового потоку

$q_{wymagane} = \frac{1\ 500}{22{,}0} \approx 68{,}2 \ \frac{W}{m^2}$

Значення 68,2 Вт/м² менше за граничне 100 Вт/м² — тепла підлога покриє тепловтрати.

Крок 2: Підбір кроку укладання труб

При температурі подачі 35°C, зворотної лінії 30°C, температурі приміщення 20°C та керамограніті на підлозі, для отримання густини теплового потоку ~68 Вт/м² потрібен крок 15 см.

При кроці 20 см густина теплового потоку була б занадто низькою (~55 Вт/м²), а при 10 см (~85 Вт/м²) зайве витратимо більше труби.

Крок 3: Розрахунок довжини труби

$L = \frac{22{,}0}{0{,}15} + 2 \cdot 5 = 146{,}7 + 10 = 156{,}7 \ m$

Довжина 156,7 м перевищує максимум для труби PEX 16×2,0 мм (100–120 м). Необхідний поділ на 2 контури:

Контур 1: 11,0 м² → $L_1 = \frac{11{,}0}{0{,}15} + 2 \cdot 5 = 73{,}3 + 10 = 83{,}3 \ m$
Контур 2: 11,0 м² → $L_2 = \frac{11{,}0}{0{,}15} + 2 \cdot 5 = 73{,}3 + 10 = 83{,}3 \ m$

Обидва контури мають однакову довжину — ідеальна ситуація для гідравлічного балансування.

Крок 4: Перевірка температури поверхні підлоги

Середня температура теплоносія:

$t_{śr} = \frac{t_z + t_p}{2} = \frac{35 + 30}{2} = 32{,}5 \ °C$

При густині теплового потоку 68,2 Вт/(м²) та коефіцієнті тепловіддачі 10,8 Вт/(м²·К):

$t_{pow} = t_i + \frac{q}{\alpha} = 20 + \frac{68{,}2}{10{,}8} \approx 26{,}3 \ °C$

Температура поверхні 26,3°C нижче ліміту 29°C — умова комфорту виконана.

Підсумок прикладу

Параметр	Значення
Густина теплового потоку	68,2 Вт/м²
Крок укладання труб	15 см
Кількість контурів	2
Довжина одного контуру	83,3 м
Загальна довжина труби	166,6 м
Температура поверхні підлоги	26,3°C
Результат	Тепла підлога покриє тепловтрати

Усі ці розрахунки наш калькулятор теплої підлоги виконує автоматично — достатньо ввести дані приміщення, і калькулятор підбере крок укладання труб, розрахує довжину контуру та перевірить умови комфорту.

Найпоширеніші помилки при проектуванні теплої підлоги

Занадто великий крок укладання труб — прийняття кроку 30 см «бо всі так роблять». При теплових насосах з низькою температурою подачі (30–35°C) крок 30 см дає занадто малу потужність опалення. Стандартом для теплових насосів є 15 см у зоні перебування.
Ігнорування термічного опору покриття — проектування під керамограніт, а потім укладання панелей або паркету. Зміна покриття з керамограніту ( $R = 0{,}01$ ) на деревину ( $R = 0{,}12$ ) може знизити потужність опалення підлоги навіть на 15–20%.
Занадто висока температура подачі — встановлення подачі на 50–55°C «для впевненості». Це призводить до перегріву підлоги вище 29°C, термічного дискомфорту та розтріскування плитки або паркету.
Відсутність крайової зони — пропуск меншого кроку укладання труб під вікнами. Крайова зона з кроком 10 см компенсує збільшені тепловтрати біля зовнішньої стіни та запобігає відчуттю холоду біля вікон.
Занадто довгі контури — перевищення максимальної довжини контуру. Наслідок: нерівномірний розподіл температури (початок контуру гарячий, кінець холодний) та надмірне падіння тиску, що ускладнює роботу циркуляційного насоса.
Нерівні довжини контурів — один контур 50 м, інший 120 м на одному колекторі. Важко збалансувати гідравлічно — теплоносій «йде навпростець» через коротший контур.
Відсутність врахування стаціонарних меблів — проектування контурів під вбудованими шафами та ваннами. Відсутність відбору тепла спричиняє локальний перегрів стяжки та труб, що скорочує термін служби установки.
Пропуск деформаційних швів — при площах понад 40 м² або коли довжина сторони приміщення перевищує 8 м, необхідні деформаційні шви в стяжці. Відсутність деформаційних швів призводить до розтріскування стяжки та керамічної плитки через теплове розширення. Труби, що проходять через деформаційний шов, мають бути захищені захисною гофрою.

Підсумок

Правильний розрахунок теплої підлоги вимагає врахування багатьох факторів: тепловтрат приміщення, параметрів джерела тепла, типу покриття та температурних обмежень за нормою PN-EN 1264. Ключові етапи:

розрахунок необхідної густини теплового потоку ( $q = Q/A$ ),
підбір кроку укладання труб відповідно до параметрів установки,
розрахунок довжини контуру та перевірка, чи не перевищує максимуму,
перевірка температури поверхні підлоги (макс. 29°C у зоні перебування).

Весь процес можна виконати автоматично в нашому калькуляторі теплої підлоги. Калькулятор враховує всі наведені параметри та дає результат за кілька секунд — без ручних обчислень та ризику помилки.
