Leistungsbilanz einer Elektroinstallation — praktischer Leitfaden für Elektriker

3 kwietnia 2026 | Elektrotechnik

Die Leistungsbilanz ist das Fundament jedes Projekts einer Elektroinstallation. Ohne eine korrekte Leistungsbilanz lässt sich weder die Anschlussleistung bestimmen, noch können Schutzeinrichtungen ausgelegt oder die Hauptleitung (WLZ) geplant werden. Ein Fehler in der Bilanz führt entweder zu einem überdimensionierten Anschluss und unnötigen Kosten — oder, was schlimmer ist, zu einer überlasteten Anlage.

In diesem Leitfaden zeigen wir Schritt für Schritt, wie eine Leistungsbilanz erstellt wird, welche Faktoren anzuwenden sind und worauf zu achten ist. Wenn Sie sofort mit der Berechnung beginnen möchten, nutzen Sie unseren Leistungsbilanz-Rechner.

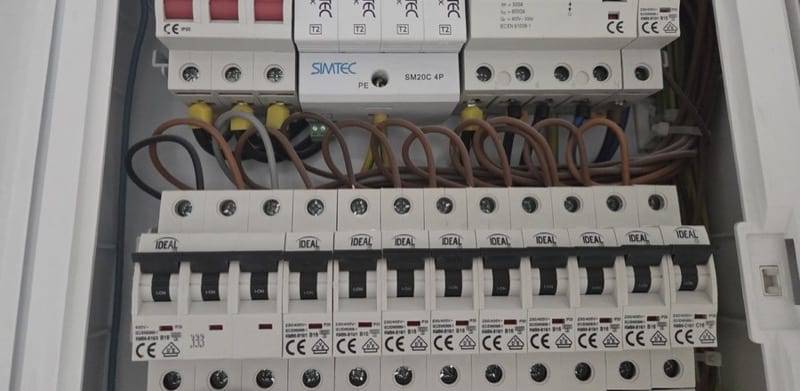

Leistungsbilanz einer Elektroinstallation

Wann wird eine Leistungsbilanz erstellt?

Eine Leistungsbilanz ist erforderlich bei:

Neubauprojekten — Antrag auf Netzanschluss beim Verteilnetzbetreiber (VNB, z. B. lokaler VNB)
Erweiterung des Objekts — Erhöhung der Anschlussleistung
Nutzungsänderung — z. B. von Wohn- auf Büronutzung
Modernisierung der Anlage — Austausch des Verteilers, Änderung der Einspeisekonfiguration

Das Dokument der Leistungsbilanz ist ein Bestandteil des Antrags auf Netzanschluss und die Grundlage für die Auswahl der Betriebsmittel.

Grundbegriffe

Bevor wir mit den Berechnungen beginnen, eine kurze Wiederholung der wichtigsten Größen:

P_i — installierte Leistung — Summe der Nennleistungen aller Verbraucher. Dies ist der Wert „vom Typenschild"
P_z — Bedarfsleistung — Leistung nach Anwendung des Bedarfsfaktors k_z. Nicht alle Geräte arbeiten mit voller Leistung
P_s — Spitzenleistung (Berechnungsleistung) — Leistung nach Anwendung des Gleichzeitigkeitsfaktors k_j. Nicht alle Verbrauchergruppen arbeiten gleichzeitig
S — Scheinleistung [kVA] — berücksichtigt die Blindleistungskomponente (cos φ). Dieser Wert ist maßgebend für die Auswahl des Anschlusses
I — Berechnungsstrom [A] — Strom, der sich aus der Scheinleistung ergibt und für die Auswahl von Schutzeinrichtungen und Leitungsquerschnitten benötigt wird

Bedarfs- und Gleichzeitigkeitsfaktoren k_z und k_j

Bedarfsfaktor k_z gibt an, welcher Anteil der installierten Leistung tatsächlich genutzt wird. Zum Beispiel Steckdosen in einem Büro — nicht alle sind gleichzeitig voll belastet.

Gleichzeitigkeitsfaktor k_j gibt die Wahrscheinlichkeit des gleichzeitigen Betriebs von Verbrauchergruppen an. Beleuchtung und Klimaanlage laufen zusammen, aber der Aufzug fährt nicht ununterbrochen.

Formeln

Installierte Leistung eines einzelnen Verbrauchers:

$P_i = \frac{P_n \cdot n}{\eta}$

wobei P_n — Nennleistung, n — Stückzahl, η — Wirkungsgrad.

Bedarfsleistung einer Gruppe:

$P_z = P_i \cdot k_z$

Spitzenleistung (Berechnungsleistung):

$P_s = P_z \cdot k_j$

Scheinleistung:

$S = \frac{P_s}{\cos\varphi} \ [\mathrm{kVA}]$

Berechnungsstrom (Dreiphasensystem):

$I = \frac{S \cdot 1000}{\sqrt{3} \cdot U} \ [\mathrm{A}]$

All diese Berechnungen führt unser Leistungsbilanz-Rechner automatisch durch — tragen Sie einfach Ihre Verbraucher ein und erhalten Sie das Ergebnis sofort.

Bedarfs- und Gleichzeitigkeitsfaktoren in der Praxis

Die Wahl der Faktoren ist die wichtigste Entscheidung bei der Leistungsbilanz. Zu niedrige Werte bedeuten eine unterdimensionierte Anlage, zu hohe Werte führen zu unnötigen Anschlusskosten. Die folgende Tabelle enthält typische Werte, die in der Planungspraxis verwendet werden — angelehnt an die polnische Norm N SEP-E-002 sowie an die Empfehlungen der VDE-Vorschriften (insbesondere VDE 0100).

Bürogebäude

Verbraucherkategorie	k_z	k_j	cos φ
Beleuchtung	0,9	1,0	0,95
Steckdosen	0,7	0,2	0,9
Klimaanlage und Lüftung	0,8	0,9	0,85
Elektrische Heizung	1,0	0,9	1,0
Aufzüge	0,8	0,3	0,65
Server und USV	1,0	1,0	0,95
EV-Ladestationen	0,8	0,3	0,99

In Wohngebäuden haben Steckdosen einen niedrigeren k_z (0,1), und Klimaanlagen einen höheren k_j (1,0). In Industrieobjekten dominieren Motoren — mit k_z = 0,7 und k_j = 0,6 bei niedrigem cos φ = 0,8.

Wann sollten die Faktoren erhöht werden? Wenn das Objekt besondere Anforderungen hat (z. B. Serverraum mit Redundanz, Gastronomie mit Volllast im Spitzenbetrieb), empfiehlt es sich, höhere Werte anzusetzen. Für einzelne Großverbraucher (z. B. eine EV-Ladestation mit 22 kW) werden keine Reduktionsfaktoren angewendet — k_z = k_j = 1,0. Im Zweifelsfall — Rücksprache mit dem lokalen VNB.

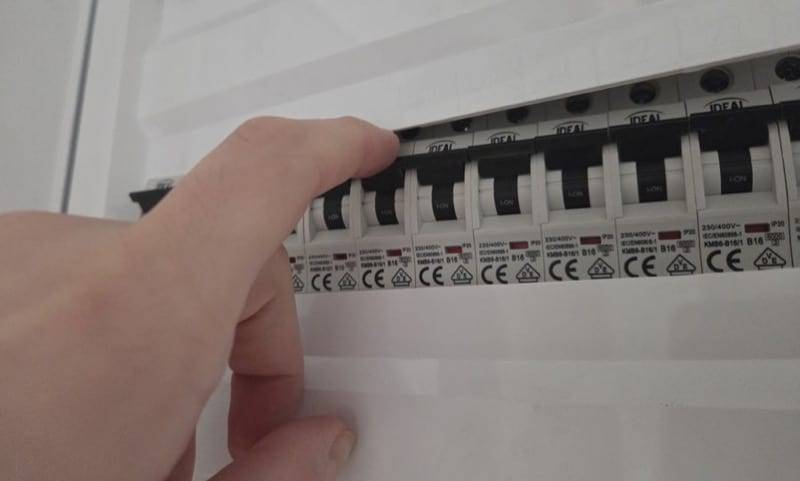

Verteiler mit elektrischen Verbrauchergruppen

Schritt für Schritt — wie wird eine Leistungsbilanz erstellt?

Schritt 1: Erfassung der Verbraucher

Erfassen Sie alle elektrischen Verbraucher im Objekt, gegliedert nach Kategorien:

Beleuchtung — LED-Leuchten, Notbeleuchtung, Außenbeleuchtung
Steckdosen — Allgemein, dediziert (Computer, Drucker)
HVAC — Klimageräte, Ventilatoren, Lüftungszentralen
Heizung — Heizkörper, Heizmatten, Wärmepumpen
Motoren — Pumpen, Torantriebe, Kompressoren
Sonderbedarf — Aufzüge, Server, EV-Ladestationen, Gastronomie

Für jeden Verbraucher notieren: Nennleistung [kW], Stückzahl und Phasigkeit (1-phasig/3-phasig).

Hinweis zu nichtlinearen Verbrauchern: Moderne Büros sind voll von Schaltnetzteilen (Computer, Monitore, LED-Beleuchtung), die Oberschwingungen erzeugen. Bei einem hohen Anteil solcher Verbraucher sollte dies bei der Auswahl des Querschnitts des Neutralleiters berücksichtigt werden.

Schritt 2: Installierte Leistung P_i berechnen

Summieren Sie für jede Gruppe die Leistungen aller Verbraucher. Wenn ein Gerät einen angegebenen Wirkungsgrad hat (z. B. Motor η = 0,85), berücksichtigen Sie diesen — die aufgenommene Leistung ist höher als die Wellenleistung.

Schritt 3: Faktoren wählen und P_s berechnen

Weisen Sie jeder Gruppe die Faktoren k_z, k_j und cos φ aus der obigen Tabelle zu (oder passen Sie diese an die Besonderheiten des Objekts an). Berechnen Sie die Spitzenleistung P_s = P_i × k_z × k_j.

Schritt 4: Scheinleistung S und Strom I berechnen

Summieren Sie die Wirk- und Blindleistungen aller Gruppen (vektoriell, nicht arithmetisch!):

$S = \sqrt{P_{s,\text{suma}}^2 + Q_{\text{suma}}^2}$

wobei $Q = P_s \cdot \tan(\arccos(\cos\varphi))$

Schritt 5: Reserve einplanen

Eine Standardreserve von 10–20 % für künftige Erweiterungen ist üblich. Übertreiben Sie nicht — eine zu große Reserve bedeutet höhere Kosten für die Anschlussleistung.

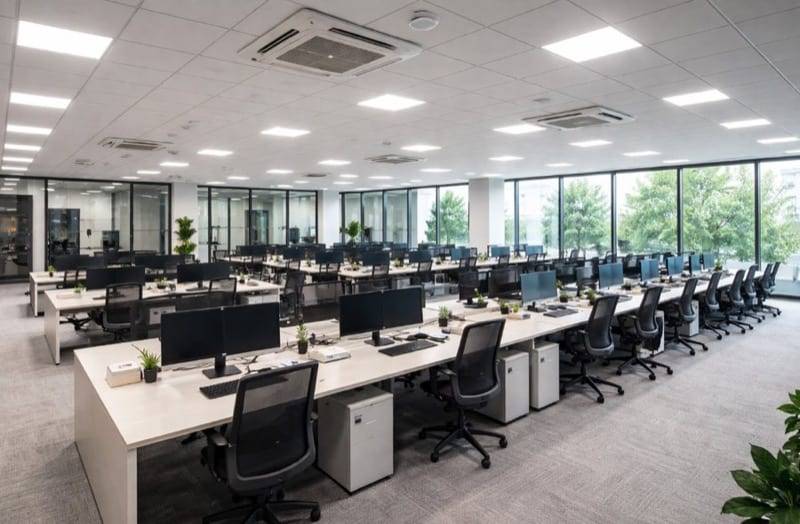

Praxisbeispiel — Büro 500 m²

Berechnen wir die Leistungsbilanz für ein typisches Büro mit einer Fläche von 500 m² und folgenden Verbrauchern:

Gruppe	P_i [kW]	k_z	k_j	cos φ	P_s [kW]	Q [kvar]
Beleuchtung (LED, 10 W/m²)	5,0	0,9	1,0	0,95	4,50	1,48
Steckdosen (40 Stk. × 0,2 kW)	8,0	0,7	0,2	0,9	1,12	0,54
Klimaanlage (3 × 7 kW)	21,0	0,8	0,9	0,85	15,12	9,37
Serverraum (Rack + USV)	6,0	1,0	1,0	0,95	6,00	1,97
SUMME	40,0	—	—	—	26,74	13,36

Abschlussberechnungen:

Scheinleistung: $S = \sqrt{26{,}74^2 + 13{,}36^2} = 29,89 \ \mathrm{kVA}$
Berechnungsstrom: $I = \frac{29{,}89 \cdot 1000}{\sqrt{3} \cdot 400} = 43,1 \ \mathrm{A}$
Resultierender Leistungsfaktor: $\cos\varphi = \frac{26{,}74}{29{,}89} = 0,89$

Mit 10 % Reserve: S = 32,9 kVA, I = 47,5 A.

Fazit: Für dieses Büro reicht ein Anschluss mit einer Leistung von 40 kW und einer Hauptsicherung von 63 A. Es ist auch auf den cos φ = 0,89 zu achten — bei größeren Bürogebäuden mit vielen Klimaanlagen und Schaltnetzteilen kann eine Blindleistungskompensation erforderlich sein, um Zusatzkosten seitens des VNB zu vermeiden.

Möchten Sie Ihre eigenen Berechnungen überprüfen? Geben Sie Ihre Verbraucher in den Leistungsbilanz-Rechner ein und vergleichen Sie die Ergebnisse.

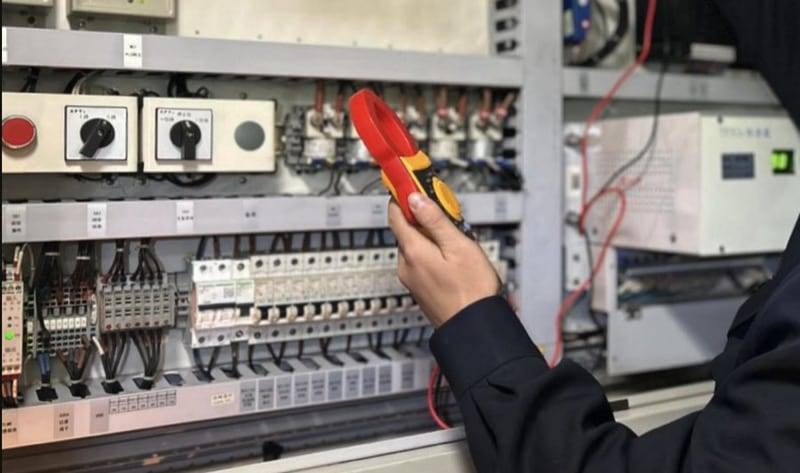

Strommessung im Verteiler mit Zangenamperemeter

Häufige Fehler bei der Leistungsbilanz

1. Summierung der installierten Leistungen ohne Faktoren Die Annahme P_s = P_i führt zu einer mehrfach überhöhten Anschlussleistung und unnötigen Kosten. Die Faktoren k_z und k_j haben ihren Grund.

2. Zu große Reserve „auf alle Fälle" Eine Reserve von 50 % oder mehr ist ein häufiger Fehler. Der VNB berechnet Kosten auf Basis der Anschlussleistung — je höher die Leistung, desto höher die Gebühr. Standardmäßig werden 10–20 % angesetzt.

3. Arithmetische Summierung von Scheinleistungen Die Scheinleistungen einzelner Gruppen lassen sich nicht arithmetisch addieren. Die Wirk- (P) und Blindleistungskomponenten (Q) müssen getrennt summiert und daraus erst die resultierende Scheinleistung S berechnet werden. Andernfalls ist das Ergebnis überhöht.

4. Vernachlässigung von cos φ Bei niedrigem cos φ (z. B. Induktionsmotoren — 0,65–0,8) ist die Scheinleistung S deutlich höher als die Wirkleistung P. Das Ignorieren von cos φ führt zu einem zu niedrigen Berechnungsstrom und falsch ausgelegten Schutzeinrichtungen.

Normative Grundlagen

Die Leistungsbilanz wird auf Basis folgender Regelwerke erstellt:

N SEP-E-002 — polnische Richtlinie für die Planung von Elektroinstallationen in Wohngebäuden
VDE 0100 — Errichten von Niederspannungsanlagen (deutsches Pendant zu PN-HD 60364)
PN-HD 60364 — Elektrische Niederspannungsanlagen
Vorgaben des lokalen VNB — jeder Verteilnetzbetreiber kann zusätzliche Anforderungen an Form und Umfang der Leistungsbilanz stellen

Bei Nichtwohngebäuden (Büros, Industrie, Handel) gibt es keine einheitlich verbindliche Norm — es gelten die anerkannten Regeln der Technik und die Vorgaben des jeweiligen VNB.

Häufig gestellte Fragen

Welche Anschlussleistung für ein Einfamilienhaus? Der typische Bedarf liegt bei 12–15 kW für ein Haus ohne elektrische Heizung und bei 20–30 kW mit Wärmepumpe. Eine Leistungsbilanz ermöglicht eine genaue Bestimmung.

Muss die Leistungsbilanz von einem zugelassenen Planer erstellt werden? Formal ist die Leistungsbilanz Teil des Elektroinstallationsprojekts, das entsprechende Fachkunde und Planungsberechtigung erfordert. In der Praxis akzeptiert der VNB die Leistungsbilanz als Anlage zum Netzanschlussantrag, unterzeichnet vom verantwortlichen Planer.

Was ist der Unterschied zwischen Anschlussleistung und Bedarfsleistung? Die Bedarfsleistung (P_z) ist das Ergebnis der Bilanz — wie viel das Objekt tatsächlich benötigt. Die Anschlussleistung ist der im Netzanschlussvertrag mit dem VNB festgelegte Wert, in der Regel gleich oder etwas höher als die Scheinleistung S aus der Bilanz (mit Reserve).

Wie wird Photovoltaik in der Leistungsbilanz berücksichtigt? Eine PV-Anlage verringert die Anschlussleistung nicht — die Bilanz berechnet den Bedarf des Objekts ohne Berücksichtigung von Erzeugungsquellen. Photovoltaik erfordert eine separate Anmeldung beim VNB.

Zusammenfassung

Die Leistungsbilanz ist keine komplizierte Theorie, sondern ein konkretes Planungswerkzeug. Die wichtigsten Grundsätze:

Verbraucher nach Kategorien gruppieren
Bedarfs- (k_z) und Gleichzeitigkeitsfaktoren (k_j) passend zum Gebäudetyp wählen
Leistungen vektoriell summieren (P und Q getrennt)
Nicht übertreiben mit der Reserve — 10–20 % genügen
Formale Anforderungen mit dem lokalen VNB abstimmen

Erstellen Sie Ihre Leistungsbilanz schnell und fehlerfrei mit unserem Leistungsbilanz-Rechner.

In den nächsten Artikeln behandeln wir unter anderem Blindleistungskompensation, Leistungsbilanz im Brandfall sowie Auswahl von Schutzeinrichtungen auf Basis der Leistungsbilanz.
