Dimensionierung von Lüftungskanälen - Leitfaden für Installationsplaner

---

Die richtige Dimensionierung von Lüftungskanälen ist einer der wichtigsten Schritte bei der Planung einer mechanischen Lüftungsanlage. Ein zu kleiner Kanal bedeutet übermäßigen Lärm und hohe Strömungswiderstände, während ein zu großer Kanal unnötig die Kosten erhöht und wertvollen Platz beansprucht. In diesem Leitfaden stellen wir eine vollständige Methodik zur Dimensionierung von runden (Spiro) und rechteckigen Kanälen vor, einschließlich Formeln, Tabellen und Berechnungsbeispielen.

Wenn Sie schnell einen Kanal dimensionieren möchten, nutzen Sie unseren Rechner zur Dimensionierung von Lüftungskanälen, der automatisch den Durchmesser oder die Kanalabmessungen basierend auf dem erforderlichen Luftvolumenstrom auswählt.

Grundlagen der Lüftungskanal-Dimensionierung

Die Dimensionierung eines Lüftungskanals besteht darin, einen Querschnitt zu bestimmen, der den Transport der erforderlichen Luftmenge bei akzeptabler Strömungsgeschwindigkeit und akzeptablem Druckverlust gewährleistet. In der Planungspraxis werden zwei Methoden angewendet:

• Methode der konstanten Geschwindigkeit - der Kanal wird so dimensioniert, dass die Luftgeschwindigkeit einen bestimmten Maximalwert nicht überschreitet
• Methode des gleichen Druckverlustes - der Kanal wird so dimensioniert, dass die spezifischen Druckverluste (Pa/m) in allen Abschnitten der Anlage ähnlich sind

Unabhängig von der gewählten Methode ist der Ausgangspunkt die Kenntnis des erforderlichen Luftvolumenstroms im jeweiligen Abschnitt der Anlage.

Empfohlene Luftgeschwindigkeiten in Kanälen

Die Luftgeschwindigkeit im Lüftungskanal hat einen direkten Einfluss auf den Geräuschpegel und die Druckverluste. Die empfohlenen Werte hängen vom erforderlichen Geräuschpegel im Raum und von der Position des Kanals in der Anlage ab. Die folgende Tabelle zeigt empfohlene und maximale Geschwindigkeiten in Abhängigkeit von den akustischen Anforderungen:

Geschwindigkeiten an Anlagenkomponenten

In Wohngebäuden sollte die Geschwindigkeit in den Abzweigungen an den Luftauslässen etwa 2 - 2,5 m/s betragen und in den Hauptkanälen 5 m/s nicht überschreiten.

Das Überschreiten der empfohlenen Geschwindigkeiten führt zu erhöhtem Lärm durch die strömende Luft und deutlich höheren Strömungswiderständen, was einen leistungsstärkeren Ventilator erfordert.

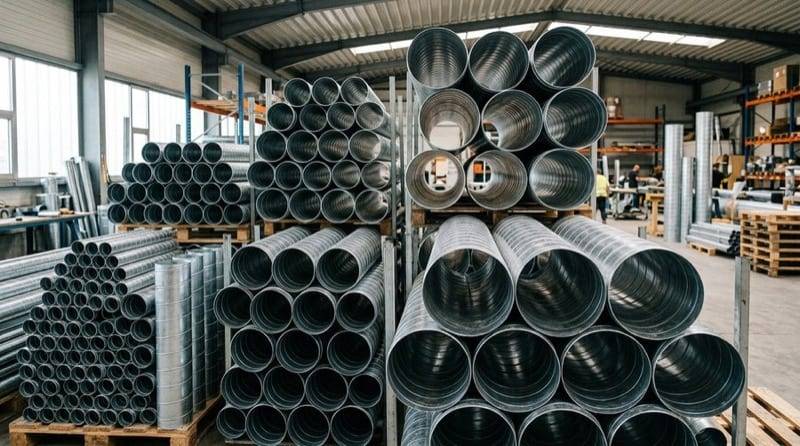

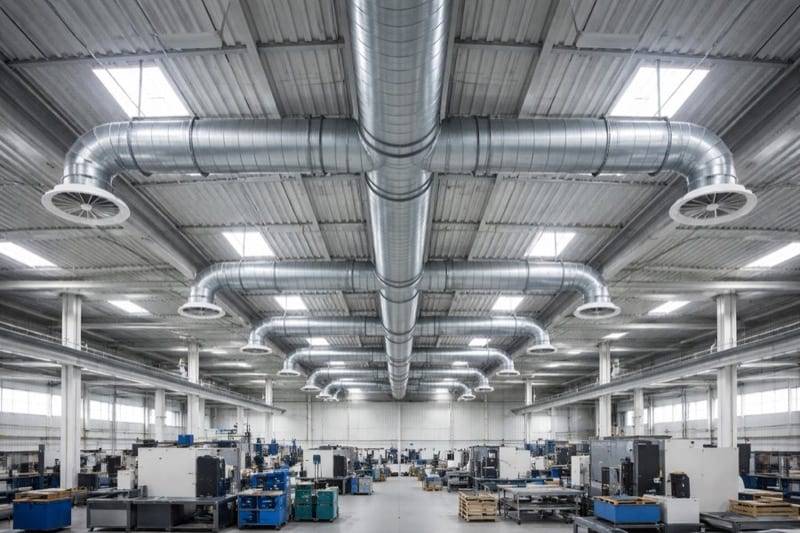

Runde Kanäle (Spiro) - Dimensionierung und Berechnungen

Runde Spiro-Kanäle sind die am häufigsten verwendete Lösung in der mechanischen Lüftung. Sie zeichnen sich durch die geringsten Strömungswiderstände im Verhältnis zum Querschnitt, einfache Montage und breite Verfügbarkeit aus.

Standarddurchmesser von Spiro-Kanälen

Spiro-Kanäle werden in genormten Durchmessern (mm) hergestellt: 80, 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 630, 710, 800, 1000, 1250.

Strömungsgeschwindigkeit im runden Kanal

Die Luftgeschwindigkeit im runden Kanal wird mit folgender Formel berechnet:

$v = \frac{4 \cdot \dot{V}}{3600 \cdot \pi \cdot d^2} \ [\mathrm{m/s}]$

wobei:

• $\dot{V}$ - Luftvolumenstrom [m³/h]
• $d$ - Innendurchmesser des Kanals [m]

Druckverlust im runden Kanal

Der spezifische Druckverlust (pro Laufmeter Kanal) wird mit der Darcy-Weisbach-Gleichung berechnet:

$\Delta p = \lambda \cdot \frac{1}{d} \cdot \frac{\rho \cdot v^2}{2} \ [\mathrm{Pa/m}]$

wobei:

• $\lambda$ - Rohrreibungszahl (iterativ aus der Colebrook-White-Gleichung bestimmt)
• $d$ - Innendurchmesser des Kanals [m]
• $\rho$ - Luftdichte (angenommen 1,2 kg/m³ bei 20°C)
• $v$ - Strömungsgeschwindigkeit [m/s]

Die Rohrreibungszahl $\lambda$ hängt von der Reynolds-Zahl und der Kanalrauheit ab. Die Reynolds-Zahl wird berechnet als:

$Re = \frac{v \cdot d}{\nu}$

wobei $\nu$ = 15,1 × 10⁻⁶ m²/s die kinematische Viskosität der Luft bei 20°C ist.

Kanalrauheit - Einfluss auf den Druckverlust

Die Art des Kanalmaterials hat einen erheblichen Einfluss auf den Strömungswiderstand. Der Parameter, der diesen Einfluss beschreibt, ist die absolute Rauheit (k):

Wie zu sehen ist, haben flexible Kanäle eine um ein Vielfaches höhere Rauheit als starre Kanäle. Aus diesem Grund sollten flexible Kanäle nur auf kurzen Anschlussstrecken (zu Luftdurchlässen, Verteilerkästen usw.) und immer im gestreckten Zustand verwendet werden.

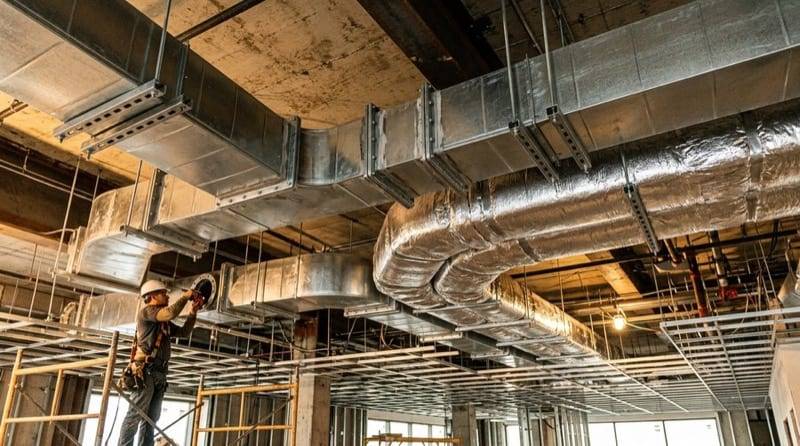

Rechteckige Kanäle - Dimensionierung und Berechnungen

Rechteckige Kanäle werden dort eingesetzt, wo die Höhe des Installationsraums begrenzt ist (z. B. abgehängte Decken, Installationsschächte). Sie haben schlechtere aerodynamische Eigenschaften als runde Kanäle, ermöglichen aber eine bessere Anpassung an den verfügbaren Raum.

Hydraulischer (äquivalenter) Durchmesser

Das Schlüsselkonzept bei der Berechnung rechteckiger Kanäle ist der hydraulische Durchmesser, der die Verwendung derselben Formeln wie bei runden Kanälen ermöglicht:

$d_h = \frac{2 \cdot a \cdot b}{a + b} \ [\mathrm{m}]$

wobei:

• $a$ - Maß der Seite A des Kanals [m]
• $b$ - Maß der Seite B des Kanals [m]

Der hydraulische Durchmesser ist immer kleiner als die kürzere Seite des Kanals. Das bedeutet, dass bei gleicher Querschnittsfläche ein rechteckiger Kanal höhere Druckverluste hat als ein runder.

Strömungsgeschwindigkeit im rechteckigen Kanal

$v = \frac{\dot{V}}{3600 \cdot a \cdot b} \ [\mathrm{m/s}]$

wobei $a$ und $b$ die Seitenmaße in Metern sind.

Druckverlust im rechteckigen Kanal

Die Darcy-Weisbach-Formel für einen rechteckigen Kanal:

$\Delta p = \lambda \cdot \frac{1}{d_h} \cdot \frac{\rho \cdot v^2}{2} \ [\mathrm{Pa/m}]$

In dieser Formel wird anstelle des Kanaldurchmessers der hydraulische Durchmesser $d_h$ verwendet. Die Rohrreibungszahl $\lambda$ wird analog zu runden Kanälen bestimmt, jedoch unter Verwendung des hydraulischen Durchmessers in der Reynolds-Zahl.

Empfohlenes Seitenverhältnis

Bei der Dimensionierung rechteckiger Kanäle ist das Seitenverhältnis a/b wichtig. Es wird empfohlen, dass dieses Verhältnis 4:1 nicht überschreitet. Kanäle mit einem sehr flachen Profil (z. B. 8:1) haben deutlich höhere Widerstände und sind schwieriger zu montieren.

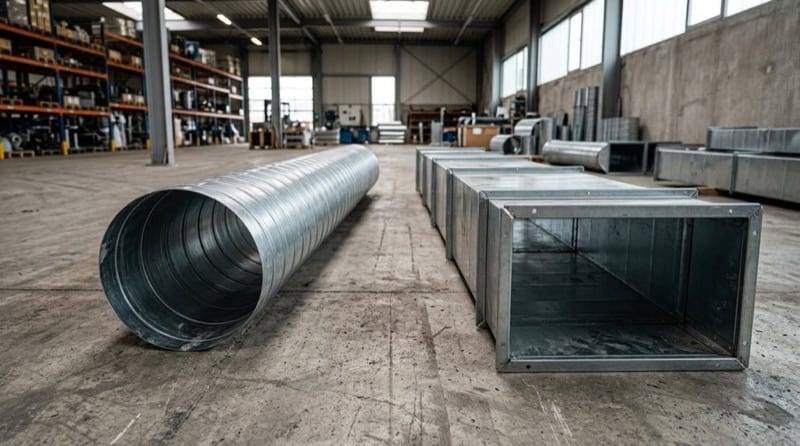

Runde vs. rechteckige Kanäle - Vergleich

Die Wahl zwischen rundem und rechteckigem Kanal ist ein häufiges Planungsdilemma. Nachfolgend ein Vergleich der wichtigsten Merkmale beider Lösungen:

In den meisten Fällen werden runde Spiro-Kanäle aufgrund geringerer Widerstände, besserer Dichtheit und niedrigerer Kosten bevorzugt. Rechteckige Kanäle werden vor allem aus räumlichen Gründen gewählt.

Berechnungsbeispiel - Runder Kanal

Nehmen wir an, wir müssen einen Spiro-Kanal für einen Zuluftabschnitt mit einem Volumenstrom von 500 m³/h in einem Bürogebäude dimensionieren (max. Geschwindigkeit 4,5 m/s).

Schritt 1: Bestimmung des minimalen Querschnitts

Minimale Kanalquerschnittsfläche:

$A_{min} = \frac{\dot{V}}{3600 \cdot v_{max}} = \frac{500}{3600 \cdot 4{,}5} = 0{,}0309 \ \mathrm{m}^2$

Schritt 2: Bestimmung des minimalen Durchmessers

$d_{min} = \sqrt{\frac{4 \cdot A_{min}}{\pi}} = \sqrt{\frac{4 \cdot 0{,}0309}{3{,}14}} = 0{,}198 \ \mathrm{m} = 198 \ \mathrm{mm}$

Schritt 3: Auswahl aus der Typenreihe

Der nächstgrößere Standarddurchmesser ist 200 mm.

Schritt 4: Geschwindigkeitsprüfung

$v = \frac{4 \cdot 500}{3600 \cdot \pi \cdot 0{,}2^2} = 4{,}42 \ \mathrm{m/s}$

Die Geschwindigkeit von 4,42 m/s liegt im zulässigen Bereich für Büros.

Schritt 5: Spezifischer Druckverlust

Für einen Spiro-Kanal (k = 0,1 mm) mit einem Durchmesser von 200 mm und einem Volumenstrom von 500 m³/h beträgt der spezifische Druckverlust etwa 1,7 Pa/m. Dieser Wert ist typisch und akzeptabel - der empfohlene Bereich liegt bei 0,5-2,5 Pa/m.

Alle oben genannten Berechnungen können Sie automatisch mit unserem Rechner zur Dimensionierung von Lüftungskanälen durchführen.

Berechnungsbeispiel - Rechteckiger Kanal

Für denselben Volumenstrom von 500 m³/h müssen wir einen rechteckigen Kanal mit einer begrenzten Montagehöhe von 250 mm dimensionieren.

Schritt 1: Festlegung einer Abmessung

Wir nehmen Seite B = 200 mm an (mit Reserve für Isolierung).

Schritt 2: Bestimmung der anderen Seite

$a_{min} = \frac{\dot{V}}{3600 \cdot v_{max} \cdot b} = \frac{500}{3600 \cdot 4{,}5 \cdot 0{,}2} = 0{,}154 \ \mathrm{m} = 154 \ \mathrm{mm}$

Wir nehmen Seite A = 200 mm an (aufgerundet auf das nächste Standardmaß in 50 mm Schritten).

Schritt 3: Überprüfung

Kanal 200 × 200 mm:

• Geschwindigkeit: $v = \frac{500}{3600 \cdot 0{,}2 \cdot 0{,}2} = 3{,}47 \ \mathrm{m/s}$
• Hydraulischer Durchmesser: $d_h = \frac{2 \cdot 200 \cdot 200}{200 + 200} = 200 \ \mathrm{mm}$
• Seitenverhältnis: 1:1 (optimal)

Die Geschwindigkeit von 3,47 m/s ist komfortabel und gewährleistet einen niedrigen Geräuschpegel.

Typische Raumluftvolumenströme

Bei der Planung der Lüftung ist der Ausgangspunkt der erforderliche Luftvolumenstrom. Nachfolgend die am häufigsten verwendeten Werte gemäß der Norm PN-83/B-03430 und den Technischen Anforderungen:

Einzelwiderstände - Formstücke und Anlagenkomponenten

Zusätzlich zu den linearen Verlusten in geraden Kanalabschnitten treten in einer Lüftungsanlage Einzelwiderstände auf, die durch Formstücke erzeugt werden. Diese Widerstände werden mit folgender Formel berechnet:

$\Delta p_m = \zeta \cdot \frac{\rho \cdot v^2}{2} \ [\mathrm{Pa}]$

wobei $\zeta$ der Einzelwiderstandsbeiwert ist, abhängig vom Typ des Formstücks.

Typische Werte des $\zeta$-Beiwerts:

Beachtenswert sind rechteckige Bögen ohne Leitbleche - sie erzeugen um ein Vielfaches höhere Widerstände als runde Bögen. Der Einbau von Leitblechen in rechteckigen Bögen reduziert die Widerstände erheblich.

Häufigste Fehler bei der Kanaldimensionierung

1. Zu enge Kanäle aus Sparsamkeit - der Planer wählt einen kleineren Querschnitt, um die Materialkosten zu senken. Als Folge steigen die Druckverluste, was einen leistungsstärkeren (und teureren) Ventilator erfordert und höheren Lärm erzeugt.

2. Unterschätzung der Einzelwiderstände - in der Praxis können die Widerstände an Formstücken 50-70% des gesamten Anlagenwiderstands ausmachen. Ihre Vernachlässigung bei den Berechnungen führt zur Unterdimensionierung des Ventilators.

3. Verwendung langer Flexschlauch-Abschnitte - Flexschläuche haben eine um ein Vielfaches höhere Rauheit als starre Kanäle. Schon 2-3 Meter nicht gestreckter Flexschlauch können Widerstände erzeugen, die mit mehreren zehn Metern Spiro-Kanal vergleichbar sind.

4. Ignorieren des Seitenverhältnisses bei rechteckigen Kanälen - Kanäle mit Proportionen über 4:1 haben deutlich höhere Widerstände und sind verformungsanfällig. Es ist besser, zwei kleinere Kanäle anstelle eines mit extremen Proportionen zu verwenden.

5. Keine Reserve für die Regulierung - eine Dimensionierung an der Grenze der maximalen Geschwindigkeit lässt keinen Spielraum für die Anlagenregulierung und eventuelle künftige Volumenstromkorrekturen.

Zusammenfassung

Die richtige Dimensionierung von Lüftungskanälen erfordert die Berücksichtigung des erforderlichen Luftvolumenstroms, der zulässigen Geschwindigkeit, der Druckverluste und der räumlichen Bedingungen. Runde Spiro-Kanäle sollten aufgrund besserer aerodynamischer Eigenschaften und niedrigerer Kosten die erste Wahl sein. Rechteckige Kanäle werden dort eingesetzt, wo der begrenzte Installationsraum dies erfordert.

Um Ihre Planungsarbeit zu beschleunigen, nutzen Sie unseren Rechner zur Dimensionierung von Lüftungskanälen, der automatisch den Durchmesser des runden Kanals auswählt oder die Strömungsparameter für einen rechteckigen Kanal mit vorgegebenen Abmessungen berechnet.
