Die Planung von Schwerkraftentwässerungssystemen erfordert präzise hydraulische Berechnungen unter Berücksichtigung der Normen (u.a. DIN EN 12056-2) und der örtlichen Gegebenheiten. In diesem Leitfaden erläutern wir Schritt für Schritt die Methodik zur Berechnung des Abwasserdurchflusses, zur Auswahl der Rohrdurchmesser und die wichtigsten technischen Parameter. Der Artikel basiert auf aktuellen Vorschriften und Praktiken, einschließlich Planungshilfen wie dem Schwerkraftleitungs- Rechner.

Berechnung des Abwasserdurchflusses

Manning-Formel – Grundlage der Berechnungen

Der Durchfluss in Schwerkraftleitungen wird nach der Manning-Formel berechnet, die die geometrischen Parameter des Rohrs mit der Fließgeschwindigkeit verbindet:

Q = \frac{1}{n} \cdot A \cdot R^{2/3} \cdot S^{1/2}

Wobei:

$Q$ – Durchflussrate $[m^3/s]$ ,
$n$ – Manning-Rauheitsbeiwert $[m^{-1/3} s]$ ,
$A$ – durchflossene Querschnittsfläche $[m^2]$ ,
$R$ – hydraulischer Radius ( $R = \frac{A}{P}$ , wobei $P$ – benetzter Umfang) $[m]$ ,
$S$ – hydraulisches Gefälle (gleich dem Sohlgefälle bei freiem Abfluss) $[-]$ .

Rauheitsbeiwerte $n$ für verschiedene Materialien

Rohrmaterial	$n$ -Wert $[m^{-1 / 3} s]$
PVC/PE	0.009–0.011
Beton	0.012–0.014
Steinzeug	0.013–0.015

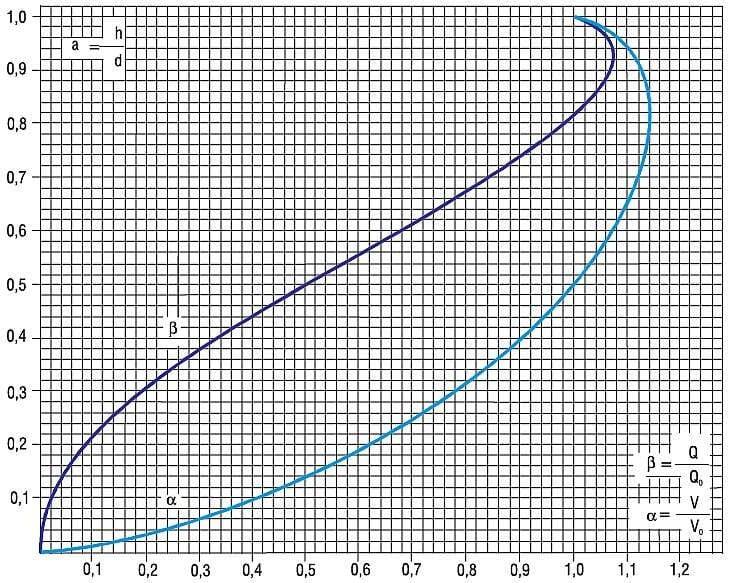

Leistungskurven des Querschnitts ("Manning-Blatt")

Theoretische Grundlagen

Die Leistungskurven zeigen den Zusammenhang zwischen dem Füllungsgrad ( $h/D$ ) und dem Verhältnis des Teilfüllungsabflusses ( $Q$ ) zum Vollfüllungsabfluss ( $Q_0$ ). Die Grundgleichung für kreisförmige Querschnitte lautet:

\frac{Q}{Q_0} = \frac{\theta - \sin\theta}{2\pi} \cdot \left(\frac{R}{R_0}\right)^{2/3}

Wobei:

$\theta$ – Mittelpunktswinkel entsprechend der Füllung (in Radiant),
$R$ – hydraulischer Radius bei Teilfüllung,
$R_0$ – hydraulischer Radius bei Vollfüllung ( $R_0 = D/4$ ).

Charakteristik der Kurve

Die typische Leistungskurve hat eine ahornblattähnliche Form. Der maximale Durchfluss tritt bei $h/D \approx 0.93$ auf, nicht bei Vollfüllung, aufgrund der zunehmenden hydrodynamischen Widerstände.

Wichtige Kurvenpunkte:

$h/D = 0.5 \rightarrow Q/Q_0 \approx 0.5$
$h/D = 0.7 \rightarrow Q/Q_0 \approx 0.8$
$h/D = 0.93 \rightarrow Q/Q_0 \approx 1.05$

Referenzwerttabelle

Füllungsgrad (h/D)	Q/Q₀ (PVC, n=0.01)	Q/Q₀ (Beton, n=0.014)
0.2	0.05	0.04
0.4	0.25	0.20
0.6	0.60	0.55
0.8	0.95	0.90
0.93	1.05	1.00

Automatisierung der Berechnungen

Manuelle Berechnungen sind zeitaufwändig und fehleranfällig. Daher empfehlen wir die Verwendung von Tools wie dem Schwerkraftleitungs-Rechner, der:

DIN EN-Normen und Rauheitsbeiwerte berücksichtigt,
Leistungskurven ("Manning-Blatt") in Echtzeit generiert,
Durchmesser und Gefälle für Selbstreinigung optimiert.

Zusammenfassung

Die Planung von Schwerkraftentwässerung erfordert:

Durchflussberechnungen mit der Manning-Formel,
Analyse der Leistungskurven für verschiedene Füllungsgrade,
Durchmesserauswahl nach Mindestanforderungen der Normen.

Bei komplexen Projekten empfiehlt sich die Verwendung spezieller Software, wie unser Rechner, die die Berechnungen beschleunigt und Fehlerrisiken minimiert.

Benötigen Sie Unterstützung? Testen Sie unser Tool und optimieren Sie Ihre Entwässerungsprojekte gemäß den geltenden Vorschriften!
