Spannungsfall in der Elektroinstallation — wie berechnen und wann wird er zum Problem?

26 marca 2026 | Elektrotechnik

Jede elektrische Leitung setzt dem fließenden Strom einen Widerstand entgegen — je länger die Leitung und je größer der Strom, desto mehr Spannung geht „unterwegs verloren". In Hausinstallationen mit kurzen Stromkreisen wird dieses Problem oft vernachlässigt. Doch schon eine längere Kabelstrecke, eine Außenbeleuchtung oder eine Photovoltaikanlage können dazu führen, dass der Spannungsfall zum entscheidenden Kriterium für den Leitungsquerschnitt wird.

Wenn Sie den Spannungsfall für einen konkreten Stromkreis schnell überprüfen möchten, nutzen Sie unseren Spannungsfall-Rechner. Im Folgenden erläutern wir die Theorie, Normen und praktische Fälle, in denen der Spannungsfall eine entscheidende Rolle spielt.

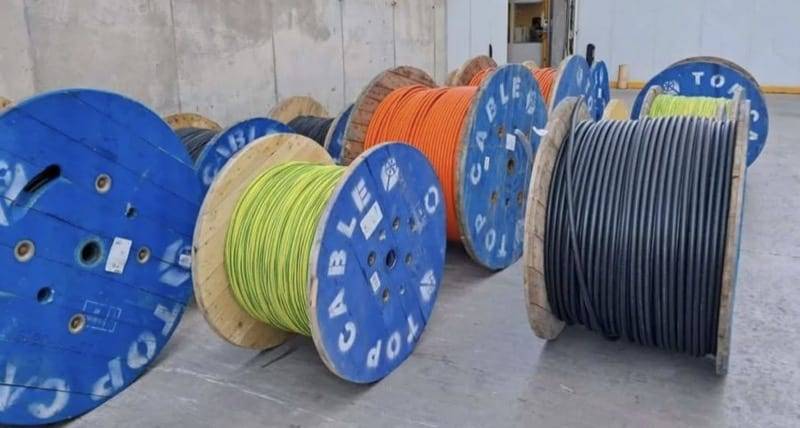

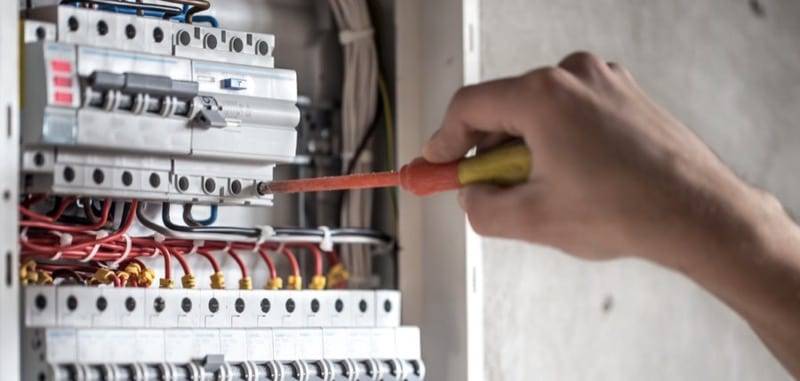

Spannungsfall in der Elektroinstallation

Was ist der Spannungsfall?

Der Spannungsfall ist die Potenzialdifferenz zwischen dem Anfang und dem Ende einer Leitung, verursacht durch deren Widerstand (und Reaktanz bei größeren Querschnitten). Wenn an den Klemmen der Verteilung 230 V anliegen und an der Steckdose in einer 50 m entfernten Werkstatt nur 218 V gemessen werden, beträgt der Spannungsfall 12 V, also 5,2 %.

Auswirkungen eines zu hohen Spannungsfalls:

Flackern oder Dimmen der Beleuchtung — besonders auffällig bei LED,
reduzierte Motorleistung — das Drehmoment sinkt mit dem Quadrat der Spannung,
Anlaufprobleme bei Geräten — Motoren, Kompressoren, Wärmepumpen können nicht starten,
Überhitzung der Leitungen — bei reduzierter Spannung zieht das Gerät mehr Strom, um die Leistung aufrechtzuerhalten,
Beschädigung empfindlicher Elektronik — Schaltnetzteile können instabil arbeiten.

Zulässige Spannungsfälle nach Normen

Die Norm PN-HD 60364-5-52 (entspricht IEC 60364-5-52) definiert die maximalen Spannungsfälle in Verbraucheranlagen, gemessen vom Anschlusspunkt bis zum Verbraucher:

Versorgungsquelle	Beleuchtung	Übrige Verbraucher
Typ A — Versorgung aus dem öffentlichen Netz	3%	5%
Typ B — Versorgung aus eigener Quelle (Aggregat, USV)	6%	8%

Diese Werte gelten für die gesamte Strecke vom Anschlusspunkt bis zum Verbraucher. In der Praxis bedeutet dies, dass sich der Spannungsfall auf der Hauptzuleitung (Steigleitung) und auf dem Endstromkreis addiert — darüber schreiben wir im Abschnitt über kaskadierte Spannungsfälle.

Die Norm erlaubt eine Erhöhung der oben genannten Grenzwerte um 0,005 % pro Meter über 100 m Leitungslänge, jedoch maximal um zusätzliche 0,5 %.

Formeln zur Berechnung des Spannungsfalls

Vereinfachte Formel (Widerstand)

Für die meisten Installationen mit Querschnitten bis 50 mm² ist die Reaktanz der Leitung vernachlässigbar klein, und es genügt die Formel, die nur den Widerstand berücksichtigt.

Einphasiger Stromkreis (230 V):

$\Delta U\% = \frac{2 \cdot I_B \cdot L \cdot 100}{\gamma \cdot S \cdot U_n} \ [\%]$

Dreiphasiger Stromkreis (400 V):

$\Delta U\% = \frac{\sqrt{3} \cdot I_B \cdot L \cdot 100}{\gamma \cdot S \cdot U_n} \ [\%]$

wobei:
$I_B$ — Laststrom [A]
$L$ — Leitungslänge (einfache Strecke) [m]
$\gamma$ — Leitfähigkeit des Materials [m/(Ω·mm²)]
$S$ — Leiterquerschnitt [mm²]
$U_n$ — Nennspannung [V]

Genaue Formel (mit Reaktanz)

Bei Querschnitten ab 70 mm² wird die induktive Reaktanz der Leitung bedeutsam, insbesondere bei induktiver Last (Motoren). Die vollständige Formel:

Einphasiger Stromkreis:

$\Delta U\% = \frac{2 \cdot I_B \cdot L \cdot (r \cdot \cos\varphi + x \cdot \sin\varphi) \cdot 100}{U_n} \ [\%]$

Dreiphasiger Stromkreis:

$\Delta U\% = \frac{\sqrt{3} \cdot I_B \cdot L \cdot (r \cdot \cos\varphi + x \cdot \sin\varphi) \cdot 100}{U_n} \ [\%]$

wobei:
$r$ — spezifischer Widerstand der Leitung [Ω/m]
$x$ — spezifische Reaktanz der Leitung [Ω/m] (typisch 0,08 mΩ/m für Kabel)
$\cos\varphi$ — Leistungsfaktor der Last

Leitfähigkeit der Leitermaterialien

Die Leitfähigkeit hängt von der Betriebstemperatur des Leiters ab. Die folgenden Werte berücksichtigen die Betriebstemperatur der Ader:

Material	γ bei 20°C	γ bei PVC (70°C)	γ bei XLPE (90°C)
Kupfer (Cu)	56,0	44,4	42,4
Aluminium (Al)	35,0	27,5	26,3

Bei der Berechnung des Spannungsfalls wird die Leitfähigkeit bei der Betriebstemperatur des Leiters (70°C oder 90°C) verwendet, nicht bei Umgebungstemperatur. Das ergibt ein Ergebnis „auf der sicheren Seite" — der tatsächliche Spannungsfall bei geringerer Belastung wird niedriger sein.

Spannungsfall-Tabellen — schnelle Ablesung

Die folgende Tabelle gibt den Spannungsfall in %/(A·m) an — multiplizieren Sie den Wert einfach mit dem Strom und der Länge, um das Ergebnis in Prozent zu erhalten. Werte für Kupferleiter mit PVC-Isolierung (γ = 44,4):

Einphasige Stromkreise 230 V

Querschnitt [mm²]	ΔU% pro 1 A·m	Max. A·m bei 3%	Max. A·m bei 5%
1,5	0,01305	230	383
2,5	0,00783	383	639
4	0,00490	612	1 020
6	0,00326	920	1 534
10	0,00196	1 531	2 551
16	0,00122	2 459	4 098
25	0,00078	3 846	6 410
35	0,00056	5 357	8 929

So verwenden Sie die Tabelle: Multiplizieren Sie den Laststrom [A] mit der Leitungslänge [m]. Wenn das Ergebnis (A·m) kleiner ist als der Wert in der Spalte „Max. A·m", liegt der Spannungsfall innerhalb des Grenzwerts.

Beispiel: Beleuchtungsstromkreis 6 A, Länge 22 m, Leitung 1,5 mm². Produkt: 6 × 22 = 132 A·m. Grenzwert für 3% beträgt 230 A·m → liegt innerhalb (Spannungsfall: 132 × 0,01305 = 1,72%).

Dreiphasige Stromkreise 400 V

Querschnitt [mm²]	ΔU% pro 1 A·m	Max. A·m bei 5%
2,5	0,00390	1 282
4	0,00244	2 049
6	0,00163	3 067
10	0,000975	5 128
16	0,000610	8 197
25	0,000390	12 821
35	0,000279	17 921
50	0,000195	25 641

Kaskadierte Spannungsfälle

In einer realen Installation fließt der Strom durch mehrere Leitungsabschnitte: vom Kabelanschlusskasten über die Hauptzuleitung zur Hauptverteilung, dann zur Etagenverteilung und von dort zum Verbraucher. Die Spannungsfälle auf jedem Abschnitt addieren sich.

$\Delta U\%_{total} = \Delta U\%_{WLZ} + \Delta U\%_{obwód}$

Die Norm verlangt, dass der gesamte Spannungsfall vom Anschlusspunkt bis zum Verbraucher die zulässigen Werte (3 % oder 5 %) nicht überschreitet.

Kaskadenbeispiel

Installation in einem Mehrfamilienhaus:

Abschnitt 1 — Hauptzuleitung (dreiphasig 400 V):
Strom: 63 A, Länge: 25 m, Querschnitt: 25 mm² Cu/PVC

$\Delta U\%_{WLZ} = \frac{\sqrt{3} \cdot 63 \cdot 25 \cdot 100}{44{,}4 \cdot 25 \cdot 400} = \frac{272\ 650}{444\ 000} \approx 0{,}61\%$

Abschnitt 2 — Beleuchtungsstromkreis (einphasig 230 V):
Strom: 8 A, Länge: 18 m, Querschnitt: 1,5 mm² Cu/PVC

$\Delta U\%_{obwód} = \frac{2 \cdot 8 \cdot 18 \cdot 100}{44{,}4 \cdot 1{,}5 \cdot 230} = \frac{28\ 800}{15\ 318} \approx 1{,}88\%$

Summe:

$\Delta U\%_{total} = 0{,}61\% + 1{,}88\% = 2{,}49\%$

Zulässiger Grenzwert für Beleuchtung: 3 %. Ergebnis 2,49 % — Bedingung erfüllt, aber mit geringer Reserve. Eine Verlängerung des Beleuchtungsstromkreises auf 22 m würde bereits 3,10 % ergeben — eine Normüberschreitung.

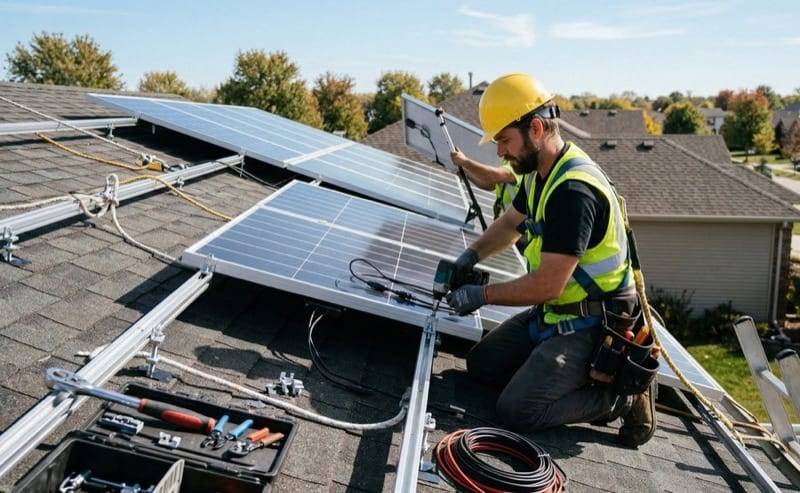

DC-Kabel einer Photovoltaikanlage auf dem Dach

Spannungsfall in Photovoltaikanlagen (DC)

Photovoltaikanlagen sind ein besonderer Fall — lange Kabelstrecken auf der Gleichstromseite (DC) von den Modulen zum Wechselrichter, oft außerhalb des Gebäudes. Jedes Prozent Spannungsfall bedeutet einen direkten Leistungsverlust der Anlage.

Formel für Gleichstrom (DC):

$\Delta U\% = \frac{2 \cdot I_{MPP} \cdot L \cdot 100}{\gamma \cdot S \cdot U_{MPP}} \ [\%]$

wobei:
$I_{MPP}$ — Strom im Maximum-Power-Point [A]
$U_{MPP}$ — Spannung im Maximum-Power-Point [V]
$L$ — Länge des DC-Kabels (einfache Strecke) [m]

Der empfohlene Spannungsfall in PV-Anlagen beträgt ≤ 1 % auf der DC-Seite. Einige Normen erlauben 2 %, aber jedes zusätzliche Prozent bedeutet einen realen Verlust der jährlichen Energieerzeugung.

Beispiel — PV-Anlage 10 kWp

Daten:
$I_{MPP}$ = 11,5 A (2 Strings mit je 5 Modulen, Spannung ca. 200 V)
$U_{MPP}$ = 200 V
$L$ = 25 m (Module auf dem Dach → Wechselrichter in der Garage)
Solarkabel Cu 6 mm², γ = 56 (Solarkabel arbeitet bei niedrigerer Temperatur als Installationskabel)

$\Delta U\% = \frac{2 \cdot 11{,}5 \cdot 25 \cdot 100}{56 \cdot 6 \cdot 200} = \frac{57\ 500}{67\ 200} \approx 0{,}86\%$

Ein Spannungsfall von 0,86 % liegt innerhalb des empfohlenen 1 %. Bei einer längeren Strecke (z. B. 40 m) sollte ein Querschnitt von 10 mm² in Betracht gezogen werden.

Spannungsfall beim Motoranlauf

Elektromotoren nehmen beim Anlauf einen 5- bis 8-mal höheren Strom als den Nennstrom auf. Dieser kurzzeitige Stromanstieg verursacht einen erheblichen Spannungsfall, der:

den Motoranlauf verhindern kann (zu niedriges Anlaufmoment),
Flackern der Beleuchtung in der gesamten Installation verursachen kann,
den Betrieb anderer Geräte im Stromkreis stören kann.

Beispiel — Motor einer Wärmepumpe

Daten:
Kompressormotor: $I_n$ = 16 A, Anlaufstrom: $I_{rozr}$ = 6 × 16 = 96 A
Versorgung: dreiphasig 400 V
Länge: 30 m, Querschnitt: 6 mm² Cu/PVC

Spannungsfall im Betriebszustand:

$\Delta U\%_{praca} = \frac{\sqrt{3} \cdot 16 \cdot 30 \cdot 100}{44{,}4 \cdot 6 \cdot 400} = \frac{83\ 138}{106\ 560} \approx 0{,}78\%$

Spannungsfall beim Anlauf:

$\Delta U\%_{rozruch} = \frac{\sqrt{3} \cdot 96 \cdot 30 \cdot 100}{44{,}4 \cdot 6 \cdot 400} = \frac{498\ 831}{106\ 560} \approx 4{,}68\%$

Ein Spannungsfall von 4,68 % beim Anlauf bedeutet, dass die Spannung an den Motorklemmen auf ca. 381 V absinkt. Bei Motoren, die empfindlich auf Spannungsfall reagieren (z. B. Scroll-Kompressoren), kann dies zu Anlaufproblemen führen. Lösungen:

Erhöhung des Querschnitts auf 10 mm² (Anlauf-Spannungsfall: 2,81 %),
Einsatz eines Sanftanlaufs oder Frequenzumrichters, der den Anlaufstrom begrenzt,
Verkürzung der Kabelstrecke.

Wie lässt sich der Spannungsfall reduzieren?

Wenn der berechnete Spannungsfall die Normwerte überschreitet, gibt es mehrere Möglichkeiten:

1. Erhöhung des Leitungsquerschnitts

Die einfachste Lösung — eine dickere Leitung hat einen geringeren Widerstand. Die Kosten steigen, aber in vielen Fällen reicht der Sprung um einen Querschnitt aus.

2. Umstellung von einphasiger auf dreiphasige Versorgung

Der Wechsel von 230 V auf 400 V reduziert den Strom um den Faktor $\sqrt{3}$ bei gleicher Leistung, und die Dreiphasenformel ergibt einen geringeren Spannungsfall:

Parameter	1-Ph. 230 V	3-Ph. 400 V
Leistung 10 kW, cos φ = 0,95	I = 45,7 A	I = 15,2 A
Leitung 10 mm² Cu, L = 40 m	ΔU = 3,57%	ΔU = 0,59%
Verhältnis der Spannungsfälle	—	6× geringer

Die Umstellung von einphasiger auf dreiphasige Versorgung reduziert den Spannungsfall bei gleicher Leistung und gleichem Querschnitt um ca. das 6-Fache. Dies ist besonders relevant bei langen Strecken zu Wirtschaftsgebäuden oder Werkstätten.

3. Verkürzung der Kabelstrecke

Der Spannungsfall ist direkt proportional zur Länge. Das Verlegen der Verteilung näher zum Verbraucher oder das Führen der Leitung auf kürzerem Weg kann das Problem ohne Querschnittsänderung lösen.

4. Aufteilung der Last auf mehrere Stromkreise

Anstatt eines Stromkreises mit hohem Strom — zwei Stromkreise mit jeweils geringerem Strom und entsprechend geringerem Spannungsfall.

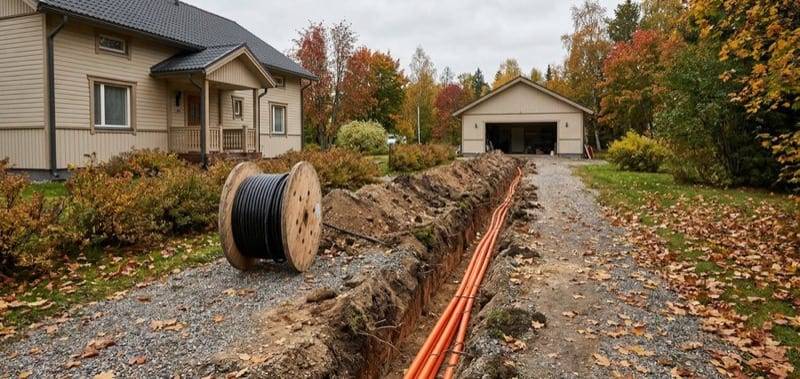

Lange Kabelstrecke zu einem Wirtschaftsgebäude

Wann bestimmt der Spannungsfall den Querschnitt?

In der Praxis wird der Spannungsfall in folgenden Situationen zum restriktiveren Kriterium als die Strombelastbarkeit:

lange Kabelstrecken (über 30–40 m) — Außenbeleuchtung, Garagen, Wirtschaftsgebäude, Hallen,
Beleuchtungsstromkreise — Grenzwert 3 % statt 5 %,
Aluminiumleiter — Leitfähigkeit um 38 % niedriger als bei Kupfer,
Photovoltaikanlagen — empfohlener Grenzwert 1 % auf der DC-Seite,
Motorversorgung — Berücksichtigung des Anlaufstroms erforderlich,
einphasige Versorgung bei hohen Leistungen — der Strom ist $\sqrt{3}$ -mal höher als bei dreiphasiger Versorgung.

In solchen Fällen hilft der Spannungsfall-Rechner schnell festzustellen, ob der gewählte Querschnitt ausreichend ist. Wenn Sie einen kompletten Stromkreis von Grund auf dimensionieren müssen (unter Berücksichtigung der Strombelastbarkeit und Korrekturfaktoren), nutzen Sie den Rechner zur Leitungsquerschnittsbestimmung.

Zusammenfassung

Der Spannungsfall ist ein Phänomen, das in kurzen Hausstromkreisen selten ein Problem darstellt — aber bei längeren Strecken, Beleuchtung, PV-Anlagen oder Motorversorgung zum entscheidenden Planungskriterium wird. Die wichtigsten Regeln:

Prüfen Sie immer den Spannungsfall bei Strecken über 30 m,
Addieren Sie die Spannungsfälle kaskadiert — Hauptzuleitung + Endstromkreis,
Bei PV-Anlagen streben Sie einen Spannungsfall von ≤ 1 % auf der DC-Seite an,
Bei Motoren berücksichtigen Sie den Anlaufstrom (5–8 × $I_n$ ),
Dreiphasige Versorgung reduziert den Spannungsfall ca. 6× im Vergleich zur einphasigen,
Bonus: Die Erhöhung des Querschnitts wegen des Spannungsfalls verbessert in der Regel auch die Bedingungen für den Fehlerschutz (geringere Schleifenimpedanz = schnellere Abschaltung der Schutzeinrichtung).

Nutzen Sie unseren Spannungsfall-Rechner, um den Spannungsfall für jeden beliebigen Stromkreis zu überprüfen — geben Sie einfach Leistung, Spannung, Länge und Leitungsquerschnitt ein.
