Вибір перерізу електричного проводу — покрокова інструкція згідно з N-SEP-E-002

12 marca 2026 | Електрика

Правильний вибір перерізу електричного проводу — це основа безпечної та ефективної електроустановки. Занадто тонкий провід загрожує перегрівом і навіть пожежею. Занадто товстий — це зайві витрати. У цій інструкції ми крок за кроком проведемо вас через весь процес вибору перерізу відповідно до норми N-SEP-E-002 та вимог PN-HD 60364.

Якщо ви хочете швидко підібрати переріз без ручних розрахунків, скористайтеся нашим калькулятором вибору перерізу проводу. Калькулятор автоматично враховує струмову навантажувальну здатність, падіння напруги, коригувальні коефіцієнти температури та групування.

Що таке норма N-SEP-E-002?

Норма N-SEP-E-002 (Електричні установки низької напруги — Вибір проводів для живлення електричних пристроїв) є основним документом, що визначає правила вибору проводів у Польщі. Ця норма базується на європейській IEC 60364-5-52 і визначає:

тривалу струмову навантажувальну здатність проводів залежно від способу прокладання,
коригувальні коефіцієнти для температури навколишнього середовища та групування кіл,
допустимі падіння напруги в приймальних установках.

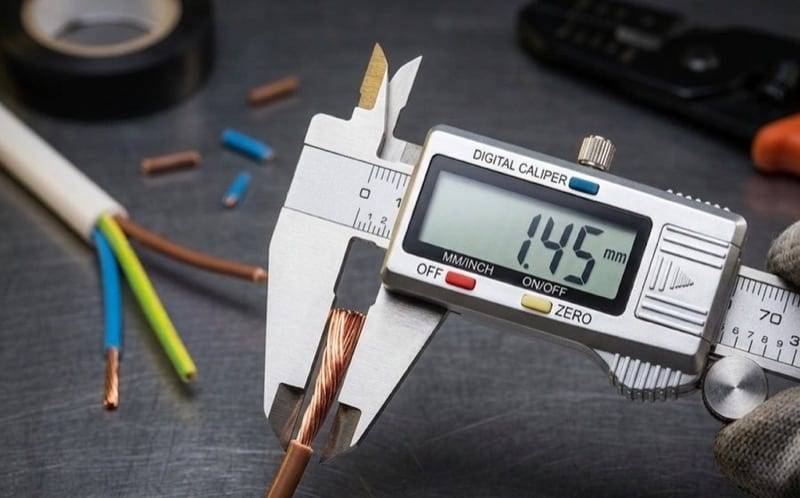

Критерії вибору перерізу проводу

Переріз проводу повинен одночасно відповідати двом умовам:

Умова струмової навантажувальної здатності — струм навантаження не може перевищувати допустиму струмову навантажувальну здатність проводу (скориговану на коригувальні коефіцієнти).
Умова падіння напруги — падіння напруги на проводі не може перевищувати допустимих значень.

Вибір перерізу визначає більш жорстка умова — та, яка вимагає товстішого проводу.

Умова струмової навантажувальної здатності

Основна умова вибору має вигляд:

$I_B \leq I_z = I_{z0} \cdot k_1 \cdot k_2$

де:
$I_B$ — струм навантаження (розрахунковий) [А]
$I_{z0}$ — тривала струмова навантажувальна здатність проводу з таблиці (умови відліку) [А]
$k_1$ — коригувальний коефіцієнт температури навколишнього середовища
$k_2$ — коригувальний коефіцієнт групування кіл
$I_z$ — скоригована струмова навантажувальна здатність [А]

Обчислення струму навантаження

Струм навантаження обчислюємо за формулою для однофазного кола (230 В):

$I_B = \frac{P}{U \cdot \cos\varphi} \ [\mathrm{A}]$

та для трифазного кола (400 В):

$I_B = \frac{P}{\sqrt{3} \cdot U \cdot \cos\varphi} \ [\mathrm{A}]$

де:
$P$ — потужність споживача [Вт]
$U$ — номінальна напруга [В]
$\cos\varphi$ — коефіцієнт потужності

Типові значення коефіцієнта потужності cos φ

Тип споживача	cos φ
LED-освітлення, нагрівачі	0,95–1,0
Кондиціонери, теплові насоси	0,85–0,90
Електричні двигуни	0,70–0,85
Зварювальні апарати	0,50–0,70
Змішане навантаження (побутове)	0,85

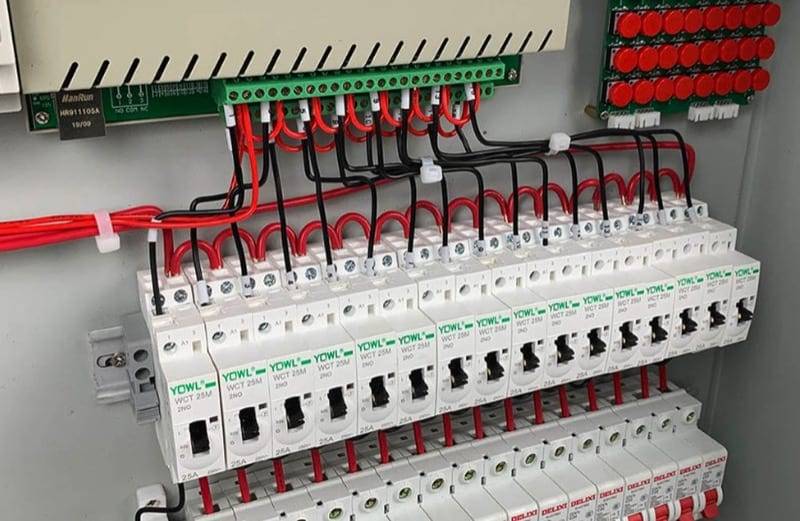

Методи прокладання (укладання проводів)

Спосіб укладання проводу суттєво впливає на його струмову навантажувальну здатність — провід, прокладений безпосередньо на повітрі, віддає тепло значно краще, ніж замурований у стіну. Норма N-SEP-E-002 визначає такі референтні методи:

Метод	Опис	Приклад застосування
A1	Провід у трубі в теплоізольованій стіні	Прихована проводка в стіні з утепленням
A2	Кабель у трубі в теплоізольованій стіні	Кабель у захисній трубі в утепленні
B1	Провід у трубі на стіні	Прихована проводка в мурованій стіні
B2	Кабель у трубі на стіні	Кабель у захисній трубі на стіні
C	Кабель безпосередньо на стіні	Кабель, закріплений затискачами на стіні

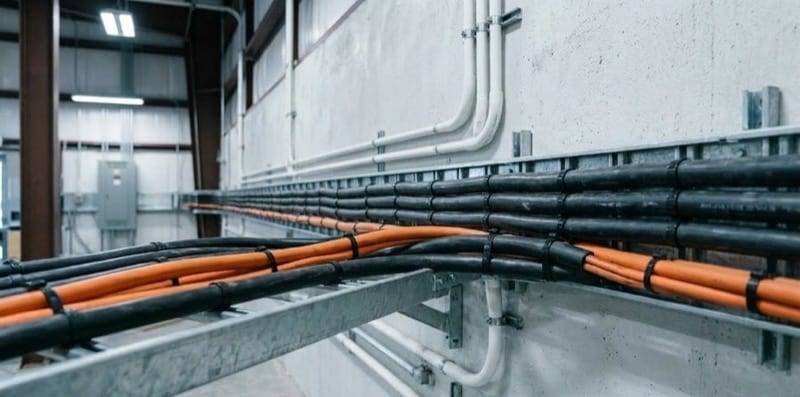

E	Кабель на кабельній драбині	Кабельна траса на драбині в цеху
F	Кабель на дистанційних тримачах	Кабель на кронштейнах з відступом від стіни
G	Кабель вільно підвішений	Кабель, підвішений на несучому тросі

У житловому будівництві найчастіше зустрічаються методи A1 та B1 (прихована проводка). У промислових установках переважають методи E та F (кабельні траси).

Струмова навантажувальна здатність мідних проводів (Cu)

Наведена нижче таблиця містить значення тривалої струмової навантажувальної здатності мідних проводів з ізоляцією PVC (референтна температура 30°C) для найпоширеніших методів прокладання — для 3 навантажених жил (типова трифазна або однофазна установка із захисним проводом):

Переріз [мм²]	A1 [А]	B1 [А]	C [А]	E [А]
1,5	13,5	15,5	17,5	18,5
2,5	18	21	24	25
4	24	28	32	34
6	31	36	41	43
10	42	50	57	60
16	56	68	76	80
25	73	89	96	101
35	89	110	119	126
50	108	134	144	153
70	136	171	184	196

Ці значення стосуються умов відліку: температура навколишнього середовища 30°C, одне коло (без групування). За інших умов слід застосовувати коригувальні коефіцієнти.

Коригувальні коефіцієнти

Коригувальний коефіцієнт температури (k₁)

Струмова навантажувальна здатність, наведена в таблицях, стосується температури навколишнього середовища 30°C. Якщо фактична температура інша, застосовуємо коригувальний коефіцієнт $k_1$ :

Температура навколишнього середовища [°C]	PVC (70°C)	XLPE (90°C)
10	1,22	1,15
15	1,17	1,12
20	1,12	1,08
25	1,06	1,04
30	1,00	1,00
35	0,94	0,96
40	0,87	0,91
45	0,79	0,87
50	0,71	0,82

Ізоляція XLPE менш чутлива до підвищеної температури, ніж PVC, тому в теплих приміщеннях (котельні, горища) варто розглянути кабелі з ізоляцією XLPE.

Коригувальний коефіцієнт групування (k₂)

Коли кілька кіл прокладено поряд (в одній трубі, лотку або пучку), їхнє взаємне нагрівання зменшує навантажувальну здатність кожного з них:

Кількість кіл у пучку	Коефіцієнт k₂	Зниження навантажувальної здатності
1	1,00	без зниження
2	0,80	–20%
3	0,70	–30%
4	0,65	–35%
5	0,60	–40%
6	0,57	–43%
9	0,50	–50%

Як бачимо, при 9 колах у пучку навантажувальна здатність знижується вдвічі! Тому в розподільних щитах і кабельних трасах з великою кількістю кіл необхідно використовувати товстіші проводи.

Умова падіння напруги

Другим критерієм вибору є падіння напруги. Занадто великий спад напруги спричиняє неправильну роботу споживачів — мерехтіння освітлення, знижену потужність двигунів чи проблеми з пуском обладнання.

Допустимі падіння напруги

Норма PN-HD 60364-5-52 визначає такі допустимі значення падіння напруги в приймальних установках:

Джерело живлення	Освітлення	Інші споживачі
Тип A — публічна мережа	3%	5%
Тип B — власне джерело	6%	8%

Формула падіння напруги

Для однофазного кола (спрощена формула):

$\Delta U\% = \frac{2 \cdot I_B \cdot L \cdot 100}{\gamma \cdot S \cdot U_n} \ [\%]$

Для трифазного кола:

$\Delta U\% = \frac{\sqrt{3} \cdot I_B \cdot L \cdot 100}{\gamma \cdot S \cdot U_n} \ [\%]$

де:
$I_B$ — струм навантаження [А]
$L$ — довжина проводу [м]
$\gamma$ — питома провідність матеріалу [м/(Ом·мм²)]
$S$ — переріз проводу [мм²]
$U_n$ — номінальна напруга [В]

Питома провідність провідникових матеріалів

Матеріал / Ізоляція	PVC [м/(Ом·мм²)]	XLPE [м/(Ом·мм²)]
Мідь (Cu)	44,4	42,4
Алюміній (Al)	27,5	26,3

Питома провідність враховує робочу температуру проводу (70°C для PVC, 90°C для XLPE), тому ці значення нижчі за провідність при температурі 20°C.

Щоб швидко перевірити падіння напруги для будь-якого кола, можете скористатися нашим калькулятором падіння напруги.

Мідь чи алюміній?

Вибір матеріалу провідника — одне з перших питань при проєктуванні установки. Обидва матеріали мають свої переваги:

Мідь (Cu):

вища провідність (менші перерізи при тих самих струмах),
краща пластичність і зручність в обробці,
більша стійкість до корозії,
застосовується у внутрішніх установках (обов'язково для перерізів ≤ 10 мм²).

Алюміній (Al):

значно нижча ціна при великих перерізах,
менша маса (важливо при довгих кабельних трасах),
застосовується в живильних лініях і кабелях з перерізом ≥ 16 мм²,
потребує спеціальних з'єднувачів (з'єднання Al–Cu спричиняє електрохімічну корозію).

У житлових установках та невеликих об'єктах стандартом є мідь. Алюміній застосовується переважно в живильних лініях будівель та в промислових установках з великими перерізами.

PVC чи XLPE — вибір ізоляції

Тип ізоляції впливає на допустиму робочу температуру проводу, а отже, і на його навантажувальну здатність:

PVC (полівінілхлорид) — допустима тривала температура жили: 70°C. Дешевший, широко застосовується у внутрішніх установках.
XLPE (зшитий поліетилен) — допустима тривала температура жили: 90°C. Вища струмова навантажувальна здатність (на 15–25% більше, ніж PVC при тому ж перерізі), краща стійкість до температури та вологи.

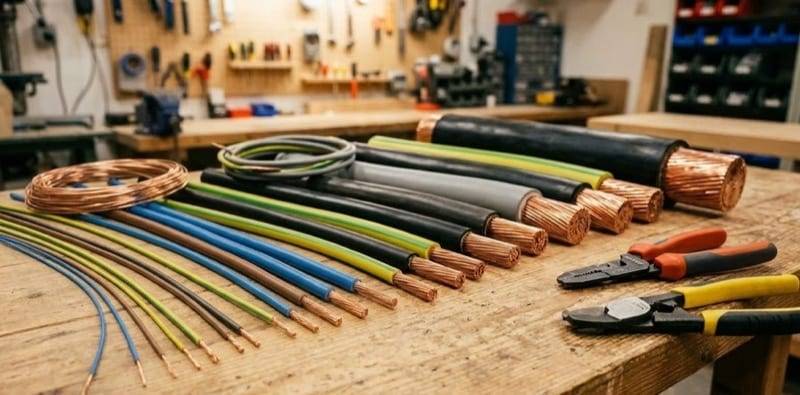

Стандартні перерізи проводів

Перерізи проводів стандартизовані. Доступні перерізи в мм²:

1,5 — 2,5 — 4 — 6 — 10 — 16 — 25 — 35 — 50 — 70 — 95 — 120 — 150 — 185 — 240

Типове застосування в побутових установках:

1,5 мм² — кола освітлення (захист B10)
2,5 мм² — кола штепсельних розеток (захист B16)
4 мм² — електричні плити, духовки (захист B25)
6 мм² — індукційні плити, теплові насоси меншої потужності (захист B32)
10 мм² — живлення піддрозподільних щитів, більші споживачі (захист B40–B50)
16 мм² і більше — живильні лінії, ВРЛ

Практичний приклад — вибір крок за кроком

Підберемо провід для живлення електричної плити з такими даними:

Потужність: P = 7 кВт
Живлення: однофазне 230 В
Коефіцієнт потужності: cos φ = 0,95
Довжина проводу: L = 20 м
Матеріал: мідь (Cu), ізоляція PVC
Метод прокладання: B1 (провід у трубі приховано)
Температура навколишнього середовища: 30°C (умови відліку)
Кількість кіл у пучку: 3
Джерело живлення: публічна мережа (тип A), споживач інший, ніж освітлення

Крок 1: Обчислення струму навантаження

$I_B = \frac{7\ 000}{230 \cdot 0{,}95} = \frac{7\ 000}{218{,}5} \approx 32{,}0 \ \mathrm{A}$

Крок 2: Коригувальні коефіцієнти

Температура 30°C → $k_1$ = 1,00 (умови відліку)
3 кола у пучку → $k_2$ = 0,70

Крок 3: Перевірка струмової навантажувальної здатності

Шукаємо переріз, для якого: $I_{z0} \cdot k_1 \cdot k_2 \geq I_B = 32{,}0$ А

Струмова навантажувальна здатність проводів Cu/PVC/B1 (3 навантажені жили):

Переріз [мм²]	I_z0 [А]	I_z = I_z0 · 0,70 [А]	I_z ≥ 32,0 А?
4	28	19,6	Ні
6	36	25,2	Ні
10	50	35,0	Так
16	68	47,6	Так

За умовою струмової навантажувальної здатності мінімальний переріз — 10 мм².

Крок 4: Перевірка падіння напруги

Перевіримо падіння напруги для перерізу 10 мм²:

$\Delta U\% = \frac{2 \cdot 32{,}0 \cdot 20 \cdot 100}{44{,}4 \cdot 10 \cdot 230} = \frac{128\ 000}{102\ 120} \approx 1{,}25\%$

Допустиме падіння напруги: 5% (публічна мережа, споживач інший, ніж освітлення).

Обчислене падіння 1,25% ≤ 5% — умова виконана.

Крок 5: Результат вибору

Обраний переріз	10 мм²
Скоригована навантажувальна здатність	35,0 А
Струм навантаження	32,0 А
Падіння напруги	1,25%
Визначальна умова	струмова навантажувальна здатність
Рекомендований захист	B32

Без групування (одне коло) достатнім був би переріз 6 мм² (навантажувальна здатність 36 А > 32 А). Групування 3 кіл змусило збільшити переріз до 10 мм² — це часта ситуація на практиці.

Найпоширеніші помилки при виборі проводів

Ігнорування коефіцієнта групування — у розподільному щиті може бути кільканадцять кіл в одному лотку. Без урахування $k_2$ проводи перегріватимуться.
Неврахування довжини проводу — при коротких колах (до 10 м) падіння напруги зазвичай незначне. Але при довгих трасах (30–50 м і більше) падіння напруги може змусити використати товстіший провід, ніж випливає зі струмової навантажувальної здатності.
Вибір «з пам'яті» — застосування правила «2,5 мм² для розеток, 1,5 мм² для освітлення» без перевірки фактичного навантаження та умов прокладання.
Неврахування температури навколишнього середовища — провід, прокладений через горище влітку, може працювати при температурі 40–50°C. При PVC та 50°C навантажувальна здатність знижується на 29%!
Помилкове визначення методу прокладання — провід у трубі в теплоізольованій стіні (A1) має значно нижчу навантажувальну здатність, ніж той самий провід на кабельній драбині (E).

Коли падіння напруги визначає переріз?

Падіння напруги стає визначальною умовою переважно коли:

довжина проводу перевищує 30–40 м — типово для живлення господарських будівель, гаражів, зовнішнього освітлення,
потужність навантаження велика — наприклад, живлення майстерні, електрична сауна,
кола освітлення — допустиме падіння напруги становить лише 3% (живлення від публічної мережі),
алюмінієві проводи — менша провідність означає більше падіння напруги при тому ж перерізі.

У таких випадках наш калькулятор вибору перерізу проводу автоматично вкаже, яка умова (навантажувальна здатність чи падіння напруги) є визначальною.

Підсумок

Правильний вибір перерізу проводу потребує:

обчислення струму навантаження на основі потужності та напруги,
врахування коригувальних коефіцієнтів температури ( $k_1$ ) та групування ( $k_2$ ),
перевірки струмової навантажувальної здатності за таблицями норми N-SEP-E-002,
перевірки падіння напруги (макс. 3% для освітлення, 5% для інших споживачів при живленні від публічної мережі),
вибору більшого перерізу, якщо умови дають різні результати.

Увесь цей процес можна виконати автоматично, скориставшись нашим калькулятором вибору перерізу електричного проводу. Достатньо вказати потужність, напругу, довжину та умови прокладання — калькулятор сам підбере оптимальний переріз і покаже порівняння із сусідніми перерізами. Ви також можете зберегти розрахунки як проєкт вибору проводів, щоб повернутися до них пізніше.
