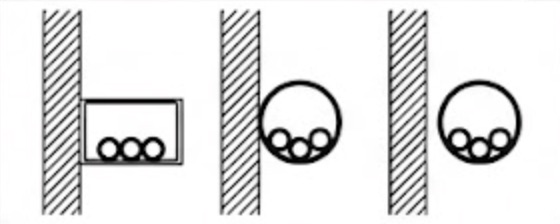

Одножильні в трубах або коробах на поверхні стіни, у стіні або в підлозі. Кращий теплообмін, ніж у методах A. Довідкова температура оточення: 30 °C.
Проєктуєте кабельну лінію? Зробіть поздовжній профіль траси і DXF для CAD.
Вставте координати траси — Altivo побудує поздовжній профіль із позначками, а експорт DXF одразу відкривається в AutoCAD. Без встановлення, без донгла, у браузері.
Професійний калькулятор для підбору мінімального перерізу електричного проводу, що одночасно відповідає трьом нормативним вимогам: допустиме тривале струмове навантаження за N-SEP-E-002, допустиме падіння напруги за PN-HD 60364-5-52 та мінімальний механічний переріз. Калькулятор автоматично коригує допустимий струм коефіцієнтами температури (k₁) та групування (k₂).
Інструмент для проектувальників електроустановок, електриків та інженерів. Підтримує 7 способів прокладання (A1, A2, B1, B2, C, E, F), мідні та алюмінієві провідники з ізоляцією PVC або XLPE, однофазні та трифазні кола. Результат — підібраний переріз із порівняльною таблицею трьох найближчих розмірів — з повною інформацією, який критерій є вирішальним. Результати можна зберігати в проект.
Встановіть параметри установки: тип кола (однофазне/трифазне), матеріал (Cu/Al), ізоляцію (PVC/XLPE), спосіб прокладання (метод A1–F) та кількість навантажених жил. Калькулятор автоматично отримає відповідні дані допустимого струму з таблиць N-SEP-E-002.
Введіть навантаження: потужність [кВт] або струм [А], довжину траси [м], cos φ, температуру оточення та кількість кіл у пучку. Калькулятор обчислить коригувальні коефіцієнти k₁ і k₂ та скоригує допустимий струм. Виберіть джерело живлення та призначення кола (освітлення/інше) для визначення ліміту падіння напруги.
Прочитайте результат: калькулятор вкаже мінімальний переріз, що відповідає всім вимогам. У порівняльній таблиці видно 3 найближчих перерізи з допустимим струмом, падінням напруги та запасом. Позначка «вирішальний критерій» інформує, чи визначив підбір допустимий струм чи падіння напруги.
На основі заданих параметрів програма визначає повний комплект даних для проектування електричного кола:
Однофазне (230 В) або трифазне (400 В). Впливає на розрахунок струму з потужності та на формулу падіння напруги. Трифазні кола застосовують при потужностях понад 3,7 кВт (двигуни, електроплити).
Мідь (Cu) — вищий допустимий струм і провідність, стандарт у домашніх установках. Алюміній (Al) — дешевший, легший, але потребує більших перерізів; застосовується у живильних лініях від 16 мм² і вище. Норма N-SEP-E-002 надає окремі таблиці допустимих струмів для обох матеріалів.

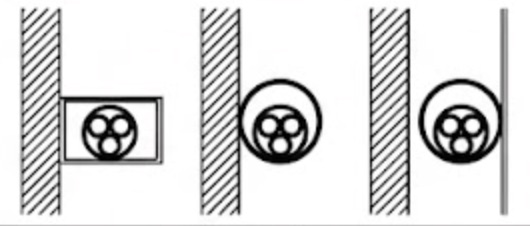

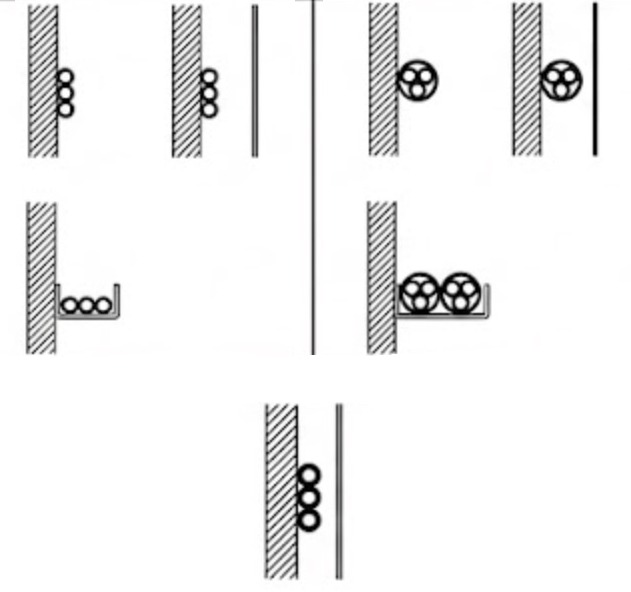

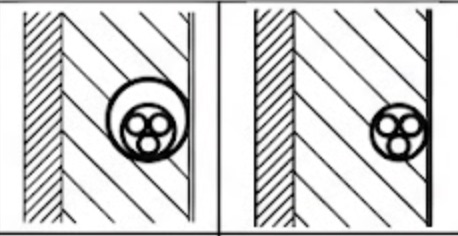

Спосіб прокладання визначає відведення тепла та допустимий струм: A1/A2 — у трубах у стінах (найгірше охолодження), B1/B2 — у кабельних лотках, C — безпосередньо на стіні, E — на кабельних драбинах (добре охолодження), F — на затискачах (найкращий допустимий струм). Вибір методу може змінити необхідний переріз на 1–2 ступені.
Активна потужність або розрахунковий струм — значення перераховуються автоматично з урахуванням cos φ. Типові потужності: розеткове коло 16А ≈ 3,7 кВт, електроплита ≈ 7 кВт, тепловий насос ≈ 4–8 кВт. Для групи споживачів підсумуйте потужності з урахуванням коефіцієнта одночасності.
Довжина кабельної траси в один бік. Впливає на падіння напруги — при коротких трасах (<15 м) визначальним є допустимий струм, при довгих (>30 м) дедалі частіше падіння напруги вимагає більшого перерізу.
Відношення активної потужності до повної. За замовчуванням: 0,85. Менший cos φ означає більший струм при тій самій потужності та товщий необхідний провід. Типові значення: нагрівачі = 1,0, LED = 0,95, кондиціонери = 0,85, двигуни = 0,80.
Температура оточення впливає на коефіцієнт k₁: при 40 °C допустимий струм знижується на ~13% (PVC) або ~9% (XLPE). Кількість кіл у пучку впливає на коефіцієнт k₂: 3 кола в одній трубі знижують допустимий струм на ~30%. Обидва коефіцієнти множать базовий допустимий струм із таблиці.
Визначає допустиме падіння напруги: публічна мережа + освітлення = 3%, публічна мережа + інше = 5%, власне джерело + освітлення = 6%, власне джерело + інше = 8%. При довгих трасах ліміт падіння напруги часто вимагає більшого перерізу, ніж допустимий струм.
Завжди перевіряйте обидва критерії одночасно — допустимий струм і падіння напруги. При коротких домашніх колах (до 20 м) визначальним є допустимий струм, але при довших трасах (живильні лінії, гаражні кола, зовнішнє освітлення) падіння напруги часто вимагає переріз на 1–2 ступені більший. Коефіцієнт групування k₂ може різко знизити допустимий струм — 6 кіл в одній трубі означають зниження на ~43%. У таких випадках розгляньте прокладання кіл окремими трасами. Пам'ятайте, що підбір перерізу — це не все: потрібно ще підібрати відповідний захист від перевантаження, що відповідає умові I_B ≤ I_n ≤ I_z. Не застосовуйте Al нижче 16 мм² — норма не надає значень допустимого струму для менших алюмінієвих перерізів.
Переріз добирають так, щоб він одночасно задовольняв три умови за N-SEP-E-002: тривале струмове навантаження (I_B ≤ I_z після корекції коефіцієнтами k₁ і k₂), допустиме падіння напруги (ΔU% ≤ ліміт за PN-HD 60364-5-52) та мінімальний механічний переріз. Вирішальною є найвимогливіша умова — калькулятор перевіряє всі три одночасно і вказує, яка з них визначальна.
У типових житлових установках застосовують 1,5 мм² Cu для кіл освітлення (захист 10 А) і 2,5 мм² Cu для кіл загальних розеток (16 А). Виділені кола, наприклад електроплита чи бойлер, часто потребують 4–6 мм². Це орієнтовні значення — для довших трас або більших потужностей переріз слід перерахувати за падінням напруги та струмовим навантаженням.
Це коефіцієнти, що коригують струмове навантаження провідника. k₁ враховує температуру середовища, відмінну від еталонної (30 °C у повітрі, 20 °C у ґрунті), а k₂ — взаємне нагрівання провідників, прокладених у пучку або на спільній трасі. Скориговане навантаження I_z = I_z(табл) × k₁ × k₂; що більше сусідніх кіл і що вища температура, то менше допустиме навантаження.
Мідь має вище навантаження та провідність, тож для того самого струму достатньо меншого перерізу; вона є стандартом у житлових установках. Алюміній дешевший і легший, вигідний для більших перерізів (≥ 16 мм²) у живлячих лініях і приєднувальних кабелях. Для того самого струму алюміній потребує більшого перерізу та відповідних затискачів.
Залежить від довжини траси. Для коротких кіл зазвичай визначальним є струмове навантаження (пов’язане з вибором захисного апарата), а для довгих ліній — умова падіння напруги, яка змушує брати більший переріз, ніж випливало б із самого струму. Тому обидва критерії слід перевіряти одночасно; калькулятор показує, який із них визначальний.
Еталонні способи за PN-HD 60364-5-52 описують спосіб прокладання провідника, що впливає на відведення тепла, а отже на струмове навантаження: A1/A2 — у трубах у ізольованій стіні, B1/B2 — у коробах і кабель-каналах, C — безпосередньо на стіні, E/F — на драбинах і кріпленнях у повітрі, D — у ґрунті. Прокладання з кращим охолодженням (E, F, у ґрунті) дозволяє вище навантаження того самого перерізу.
Підбір перерізу — один із ключових етапів проектування електроустановки. При повному проекті корисними також можуть бути:
Детальний покроковий посібник: як розрахувати струм навантаження, обрати спосіб прокладання, застосувати коригувальні коефіцієнти k₁ і k₂, перевірити падіння напруги, порівняти мідь з алюмінієм — з повним прикладом розрахунку для електроплити 7 кВт:
