Гідравлічне балансування системи центрального опалення — витрати, налаштування та підбір клапанів

6 maja 2026 | Опалення

Гідравлічне балансування системи центрального опалення полягає в такому налаштуванні витрат, щоб кожен радіатор, контур теплої підлоги або інший споживач отримував рівно стільки теплоносія, скільки передбачено проєктом. Без цього найближчі контури зазвичай забирають надто велику витрату, а найдальші залишаються недогрітими. Наслідки добре відомі з пусконалагодження: шум на термостатичних клапанах, перегріті приміщення біля котельні, холодні кінцеві ділянки системи, насос, встановлений на занадто високий режим, і випадкові корекції методом проб і помилок.

У сучасних системах ця проблема ще важливіша, ніж кілька років тому. Надмірні витрати підвищують температуру зворотної лінії, що погіршує конденсацію газового котла і знижує ефективність систем із тепловим насосом. Добре розраховане гідравлічне регулювання є тому не лише питанням комфорту, а й реального споживання енергії.

Якщо ви знаєте потужність споживачів і хочете швидко розрахувати витрати та опори трубопроводів, почніть із калькулятора підбору діаметрів системи опалення. Для підбору регулювальних клапанів і перевірки їх авторитету скористайтеся калькулятором Kvs та авторитету клапана.

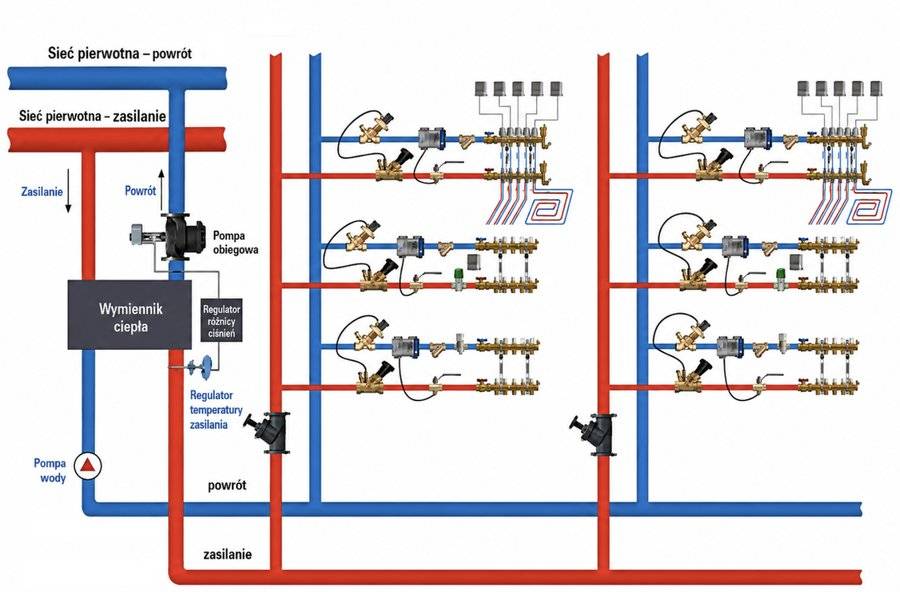

Схема опалювальної системи для гідравлічного балансування

Що таке гідравлічне балансування

Проєктне гідравлічне балансування не полягає в тому, що ми "трохи прикручуємо найтепліші радіатори". Це розрахунковий і пусконалагоджувальний процес, метою якого є отримання проєктних витрат у кожному контурі при доступному перепаді тиску.

На практиці потрібно відповісти на три запитання:

яку витрату повинен мати кожен споживач,
який опір має шлях від джерела тепла до цього споживача і назад,
який надлишок тиску потрібно задроселювати на ближчих контурах, щоб вони не забирали витрату в дальших контурів.

У незбалансованій системі вода обирає найлегший шлях. Контури з малим опором отримують надмірну витрату, а контури з великим опором - занижену витрату. Термостати частково маскують проблему, але не розв'язують її: закривання одних клапанів змінює умови роботи інших. Тому в системах зі змінною витратою дедалі частіше застосовують регулятори перепаду тиску або клапани PICV (Pressure Independent Control Valve), тобто регулювальні клапани, незалежні від тиску.

Найпростіший поділ виглядає так:

Тип балансування	Як працює	Типові елементи
Статичне	Постійне налаштування обмежує витрату за прийнятих проєктних умов.	Попередні налаштування, стоякові клапани, дросельні шайби, балансувальні клапани.
Динамічне	Елемент автоматично стабілізує витрату або перепад тиску попри зміни в системі.	Регулятори перепаду тиску, клапани PICV (Pressure Independent Control Valve), динамічні обмежувачі витрати.

Вхідні дані для розрахунків

Неможливо підібрати налаштування без проєктних витрат. Перша помилка багатьох пусконалагоджень - спроба регулювання без інформації про потужність радіаторів, довжини контурів і опори трубопроводів. Для проєктанта ці дані випливають із розрахунків. Для монтажника, який працює під час модернізації, їх потрібно якомога точніше відтворити.

Дані	Звідки взяти	Для чого потрібні
Потужність споживача	Розрахунки тепловтрат, підбір радіатора, проєкт теплої підлоги.	Для визначення проєктної витрати.
Параметри подача/зворотна лінія	Припущення щодо джерела тепла і проєкту системи.	Для визначення різниці температур $\Delta T$ .
Довжини та діаметри трубопроводів	Плани, розгортки, інвентаризація.	Для розрахунку лінійних втрат.
Арматура і споживачі	Каталожні карти клапанів, радіаторів, колекторів.	Для розрахунку місцевих опорів і діапазону налаштувань.
Наявний тиск	Підбір насоса, тепловий пункт, налаштування регулятора.	Для оцінки, скільки тиску потрібно задроселювати на контурах.

Якщо ви не знаєте потужності приміщень, почніть із балансу тепловтрат. Метод описує стаття Тепловтрати будівлі — розрахунки за PN-EN 12831. Якщо ви вже знаєте потужність приміщення, але не маєте підібраного споживача, корисним буде посібник Як підібрати радіатор.

Розрахунок витрати через споживач

Основою балансування є витрата, що випливає з потужності та прийнятої різниці температур між подачею і зворотною лінією. Для води в типовому температурному діапазоні систем центрального опалення можна використати практичну формулу:

$\dot{V} = \frac{0{,}86 \cdot P}{\Delta T} \ \left[\mathrm{m}^3/\mathrm{h}\right]$

де:

$\dot{V}$ — об'ємна витрата [м³/год],
$P$ — потужність споживача [кВт],
$\Delta T$ — різниця температур подачі та зворотної лінії [K].

У технічній документації клапанів можна також зустріти масову витрату:

$\dot{m} = \frac{3600 \cdot P}{c_p \cdot \Delta T} \ \left[\mathrm{kg}/\mathrm{h}\right]$

де $c_p$ - це питома теплоємність теплоносія [кДж/(кгK)]. Для чистої води можна приймати приблизно $4{,}19\,\mathrm{kJ}/(\mathrm{kgK})$ . Для гліколю витрати й опори потрібно розраховувати з урахуванням концентрації та в'язкості; докладніше про це в статті Теплоносії — вода, гліколь та таблиці розведення.

Споживач	Потужність	Параметри	Витрата
Радіатор	1,5 kW	75/65°C	0,13 m³/h
Низькотемпературний радіатор	1,5 kW	55/45°C	0,13 m³/h
Контур теплої підлоги	1,5 kW	35/30°C	0,26 m³/h
Калорифер / більший споживач	5,0 kW	55/45°C	0,43 m³/h

Перші два приклади мають ту саму витрату, бо в обох випадках різниця температур становить 10 K. Витрату визначають потужність і $\Delta T$ , а не сама етикетка "стандартний радіатор" або "низькотемпературний". Висновок простий: що менша різниця температур, то більша витрата для тієї самої потужності. Тому модернізація котла на тепловий насос або зниження робочих параметрів без перевірки гідравліки часто виявляє замалі діаметри, завеликі опори або неправильно підібрані клапани.

Опір контуру і критичний контур

Кожен контур має власний гідравлічний опір. Його створюють подавальні та зворотні трубопроводи, фасонні елементи, трійники, клапани, радіатор або колектор, а також регулювальна арматура. Спрощений запис виглядає так:

$\Delta p_{obieg} = \Delta p_{lin} + \Delta p_{miejsc} + \Delta p_{odbiornik} + \Delta p_{armatura}$

Критичний контур - це той, який при проєктній витраті потребує найбільшого перепаду тиску. Найчастіше це найдальший контур, але не завжди. Коротка гілка з малим діаметром і великою кількістю фасонних елементів може мати більший опір, ніж довша ділянка, виконана більшим діаметром.

У практичному балансуванні критичний контур розглядають як точку відліку. Насос або регулятор повинні забезпечити для нього необхідний тиск. Ближчі контури зазвичай мають нижчий опір, тому надлишок тиску потрібно задроселювати на налаштуванні клапана або балансувальному клапані. Саме тому найближчий радіатор, який "гріє найкраще", часто повинен мати найменше налаштування.

Для розрахунку витрати, швидкості та втрат тиску в трубопроводах скористайтеся калькулятором підбору діаметрів трубопроводів центрального опалення. Ширше пояснення опорів знайдете в статті Розрахунок втрат тиску та підбір діаметрів у системі опалення.

Налаштування клапанів і балансувальні елементи

Балансування можна виконувати на різних рівнях системи. У приватному будинку часто достатньо попередніх налаштувань термостатичних клапанів і регулювання колекторів. У багатоквартирному будинку вже потрібні стоякові клапани, регулятори перепаду тиску або динамічні клапани. В офісних і HVAC-системах популярні PICV, бо споживачі працюють зі змінною витратою.

Елемент	Що регулює	Коли застосовувати	Типова помилка
Попереднє налаштування термостатичного клапана	Витрату через один радіатор.	Малі та середні радіаторні системи.	Усі клапани встановлені на максимум.
Стояковий клапан	Витрату через стояк або гілку.	Багатостоякові системи та модернізації.	Відсутність корекції після заміни насоса або джерела тепла.
Балансувальний клапан зі штуцерами	Витрату та вимірювання втрати тиску.	Пусконалагодження з протоколом і контролем витрати.	Підбір поза корисним вимірювальним діапазоном.
Регулятор перепаду тиску	Стабільний перепад тиску для гілки або стояка.	Системи зі змінною витратою.	Монтаж без перевірки потрібного діапазону налаштування.

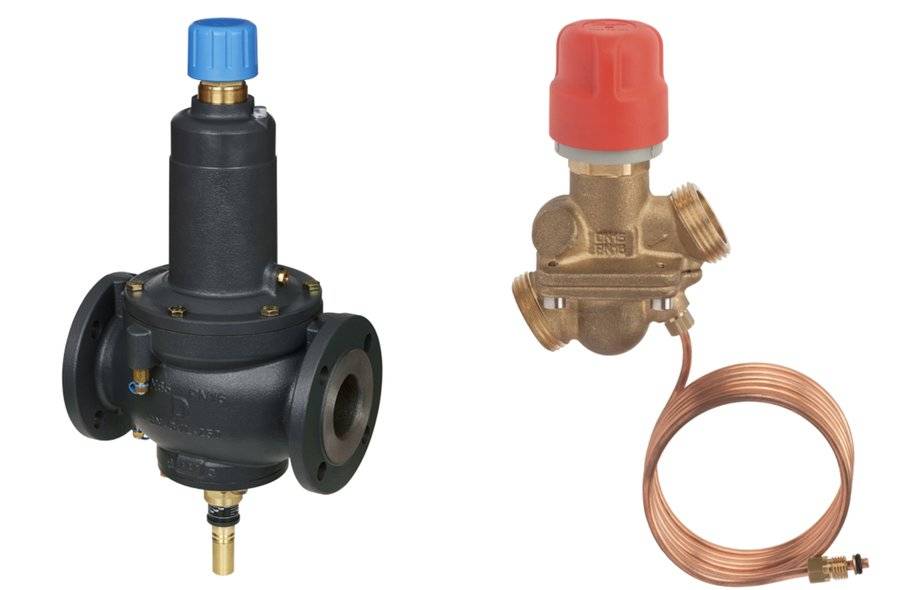

Регулювальні та балансувальні клапани в системі

Підбір балансувального клапана і Kvs

Підбір клапана зводиться до пов'язання витрати з потрібною втратою тиску. У цій статті ми зосереджуємося на тому, як втрата тиску на клапані впливає на решту контурів; детальну теорію коефіцієнта Kvs та авторитету клапана знайдете в окремому посібнику Авторитет регулювального клапана — коефіцієнт Kvs.

Базова формула має вигляд:

$K_v = \frac{\dot{V}}{\sqrt{\Delta p}}$

де:

$K_v$ — коефіцієнт витрати клапана [м³/год],
$\dot{V}$ — витрата через клапан [м³/год],
$\Delta p$ — втрата тиску на клапані [bar].

Якщо клапан занадто великий, при потрібній витраті він працює близько до закритого положення. Регулювання тоді стає надто чутливим, а невеликий рух штока спричиняє велику зміну витрати. Якщо клапан занадто малий, він забезпечить витрату лише при великій втраті тиску, що збільшує опори, шум і вимоги до насоса.

На практиці проєктант повинен перевірити не лише $K_v$ , а й авторитет клапана. Добрі регулювальні властивості отримують тоді, коли клапан має помітну частку в загальному опорі регульованого фрагмента системи. Занадто низький авторитет означає, що витрату визначає переважно решта контуру, а не клапан. Занадто високий авторитет натомість часто оплачується непотрібно великою втратою тиску.

Для швидкої перевірки цих залежностей скористайтеся калькулятором Kvs та авторитету клапана.

PICV і регулятори перепаду тиску

PICV - це скорочення від Pressure Independent Control Valve. У практиці говорять про регулювальний клапан, незалежний від тиску, або про регулювально-балансувальний клапан, незалежний від тиску. Такий клапан поєднує функцію регулювання витрати з автоматичним обмеженням впливу змін перепаду тиску в системі.

У системах зі змінною витратою саме статичне балансування не завжди достатнє. Коли термостатичні клапани закривають частину радіаторів, перепад тиску, доступний для решти контурів, зростає. Це може спричиняти шуми, надмірні витрати і погіршення регулювання. Тому у більших системах застосовують динамічні елементи.

Рішення	Перевага	Обмеження	Коли обрати
Статичні клапани	Прості й дешеві.	Чутливі до зміни витрат в інших контурах.	Малі системи, постійна або малозмінна витрата.
Регулятор $\Delta p$	Стабілізує умови роботи стояка або гілки.	Потребує правильного діапазону налаштування і місця монтажу.	Багатоквартирні будинки, модернізації, системи з термостатами.
PICV (Pressure Independent Control Valve)	Поєднує обмеження витрати і регулювання, незалежне від тиску.	Потребує мінімального перепаду тиску для роботи; значення залежить від виробника.	HVAC-споживачі, офіси, системи зі змінною витратою.

Не слід подавати одне універсальне значення мінімальної втрати тиску для PICV. У каталогах трапляються різні вимоги, часто на рівні кільканадцяти або кількох десятків кПа, але остаточно вирішує конкретний тип клапана і діапазон витрати. Це значення, яке часто визначають як $p_{min}$ або стартовий тиск, має бути забезпечене насосом, щоб регулювальний механізм клапана почав працювати правильно. У проєкті потрібно тому перевірити, чи насос або регулятор забезпечить мінімальне $\Delta p$ для найбільш несприятливого споживача.

Балансування теплої підлоги

Теплу підлогу балансують подібно до радіаторів: спочатку потрібно знати потужність контуру і проєктну витрату. Різниця полягає у більшій тепловій інерції. Корекція налаштування ротаметра не дає достовірної відповіді за кілька хвилин, бо підлога реагує із затримкою.

Типова помилка полягає в трактуванні ротаметра як інструмента для виправлення поганого проєкту. Якщо контур занадто довгий, діаметр труби замалий, а опір контуру значно вищий за інші, саме збільшення налаштування не забезпечить витрати. Насос може працювати на вищому режимі, але тоді коротші контури отримають надмірну витрату.

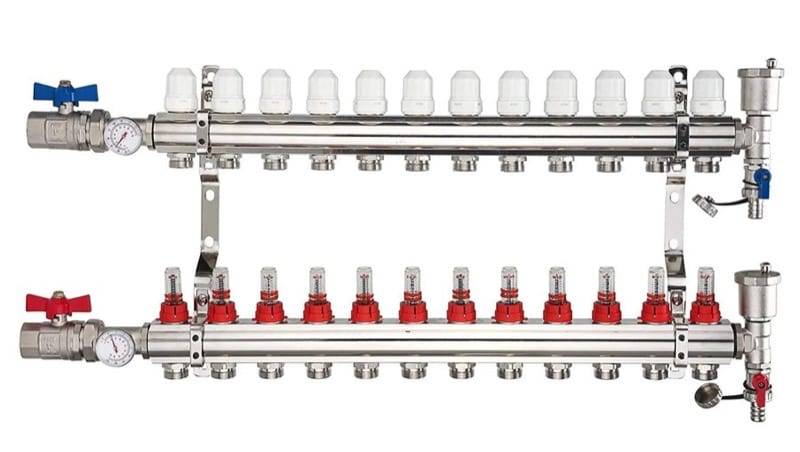

У новіших колекторах трапляються автоматичні обмежувачі витрати або динамічні рішення. Вони полегшують пусконалагодження і обмежують вплив змін тиску, але також потребують правильного підбору довжин контурів, витрати і робочого діапазону. Деталі розрахунків контурів описує стаття Як розрахувати теплу підлогу крок за кроком, а самі довжини і кроки укладання можна перевірити в калькуляторі теплої підлоги.

Приклад розрахунку

Розгляньмо малу радіаторну систему з трьома споживачами. Усі працюють на параметрах 55/45°C, тобто $\Delta T = 10\,K$ .

Споживач	Потужність	Проєктна витрата	Опір контуру без дроселювання
Радіатор A — ближній контур	1,2 kW	0,10 m³/h	8 kPa
Радіатор B — середній контур	1,8 kW	0,15 m³/h	14 kPa
Радіатор C — найдальший контур	2,4 kW	0,21 m³/h	22 kPa

Критичним контуром є радіатор C, бо він потребує 22 kPa при проєктній витраті. Якщо насос має забезпечити 22 kPa для найдальшого споживача, то на ближчих контурах з'являється надлишок тиску:

контур A: $22 - 8 = 14\,kPa$ для дроселювання,
контур B: $22 - 14 = 8\,kPa$ для дроселювання,
контур C: якомога малий додатковий опір.

Тепер можна підібрати налаштування клапанів або балансувальні клапани так, щоб при потрібній витраті вони створювали відповідну втрату тиску. Для радіатора A клапан повинен сильніше обмежити витрату, ніж для радіатора B. Це пояснює, чому найближчі радіатори не повинні мати "повного відкриття" лише тому, що вони близько до джерела.

У реальному проєкті до цих розрахунків додається перевірка діапазону налаштувань конкретного клапана за каталожною картою. Не можна припускати, що кожна головка і кожен термостатичний клапан дозволяють отримати будь-яку витрату при будь-якій втраті тиску.

Процедура пусконалагодження і протокол регулювання

Гідравлічне балансування повинно завершуватися протоколом. Без нього невідомо, чи систему запущено згідно з проєктом, ані до яких налаштувань повернутися після модернізації. Під час приймання і передання водяних опалювальних систем варто враховувати вимоги актуальних видань стандартів групи EN 14336 щодо монтажу та запуску водяних систем опалення.

Базова процедура виглядає так:

Перевірити відповідність арматури проєкту і картам підбору.
Промити, заповнити і розповітрити систему.
Встановити насос або регулятор перепаду тиску в режим, відповідний проєкту.
Ввести попередні налаштування клапанів.
Виміряти витрати або втрати тиску на вимірювальних клапанах.
Скоригувати налаштування пропорційним методом або з використанням електронних вимірювачів.
Записати результат у протоколі.

Пропорційний метод полягає в коригуванні контурів відносно референтного контуру так, щоб відхилення витрат зменшувалися в усій гілці. Комп'ютерний метод використовує вимірювач і дані клапанів, записані у вимірювальному пристрої. Регулювання "за температурою зворотної лінії" може бути корисним діагностично, але це наближений метод. Температура зворотної лінії залежить не лише від витрати, а й від миттєвої потужності споживача, температури приміщення, інерції та роботи термостата.

Точка вимірювання	Проєктна витрата	Налаштування	Виміряна витрата	Примітки
Стояк P1	0,42 m³/h	2,5	0,41 m³/h	У межах допуску.
Стояк P2	0,58 m³/h	3,0	0,56 m³/h	Після корекції налаштування насоса.

Найчастіші помилки

Найбільша помилка - відсутність проєктних витрат. Якщо в проєкті немає витрат для радіаторів, контурів і гілок, виконавець залишається із системою, яку неможливо правильно налаштувати без додаткових розрахунків. Друга часта помилка - залишення всіх налаштувань у максимальному положенні. Така система може гріти, але зазвичай працює з надмірними витратами і занадто високим режимом насоса.

До типових проблем також належать:

підбір насоса "із запасом" без контролю перепаду тиску,
спроба регулювання завоздушеної або забрудненої системи,
завеликий розмір клапанів відносно реальної витрати,
відсутність регуляторів $\Delta p$ у системах зі змінною витратою,
трактування температури зворотної лінії як однозначного вимірювання витрати,
відсутність актуалізації налаштувань після термомодернізації, заміни джерела тепла або зміни робочих параметрів.

Відсутність балансування часто можна розпізнати навіть без вимірювача. Попереджувальні сигнали: шум на термостатичних клапанах, холодні радіатори в кінцях системи, дуже гарячі зворотні лінії на ближчих контурах, великі різниці температур між приміщеннями, необхідність роботи насоса на високому режимі, а також тактування або гірша робота джерела тепла.

FAQ

Чи потрібне гідравлічне балансування у приватному будинку?

Так, хоча зазвичай воно простіше, ніж у багатоквартирному будинку. У малому будинку часто достатньо правильних витрат контурів теплої підлоги, попередніх налаштувань радіаторних клапанів і розумного налаштування насоса. Якщо система має кілька поверхів, довгі контури або змішану схему радіатори + тепла підлога, відсутність балансування швидко стає помітною.

Чим відрізняється дроселювання від гідравлічного балансування?

Дроселювання - це розмовне визначення обмеження витрати, зазвичай на клапані або дросельній шайбі. Гідравлічне балансування є ширшим процесом: воно охоплює розрахунок витрат, опорів, підбір арматури, налаштування, вимірювання і протокол пусконалагодження.

Чи достатньо термостатичних клапанів?

Самі термостатичні головки не замінюють балансування. Головка реагує на температуру приміщення, але не гарантує проєктної витрати. Потрібне попереднє налаштування клапана або інший елемент, що обмежує витрату до розрахункового значення.

Коли застосовувати PICV?

PICV варто розглянути там, де витрата часто змінюється: в офісних системах, біля HVAC-споживачів, фанкойлів, калориферів і розгалужених систем з автоматикою. У малій, простій радіаторній системі зазвичай достатньо дешевших статичних рішень.

Чи після заміни насоса потрібно налаштовувати систему знову?

Так, якщо новий насос має іншу характеристику, режим регулювання або вищий доступний перепад тиску. Заміна насоса без контролю налаштувань може перетворити тиху систему на систему з шумами і надмірними витратами.

Підсумок

Гідравлічне балансування починається з чисел: потужностей споживачів, витрат і опорів контурів. Лише потім можна говорити про налаштування клапанів. Найдальший або найбільш опірний контур визначає потрібний тиск, а ближчі контури потрібно задроселювати так, щоб вони не забирали витрату в решти системи.

У системах постійної витрати часто достатньо статичного балансування. У системах зі змінною витратою потрібен контроль перепаду тиску або динамічні клапани. Без цього термостатичні клапани, насос і джерело тепла працюють у змінних умовах, а регулювання стає випадковим.

Для розрахунку витрат і опорів трубопроводів скористайтеся калькулятором підбору діаметрів системи опалення. Для перевірки підбору клапана, Kvs та авторитету скористайтеся калькулятором авторитету клапана.

Повернутися до списку статей
