Bilans mocy instalacji elektrycznej — praktyczny poradnik dla elektryków

3 kwietnia 2026 | Elektryka

Bilans mocy to fundament każdego projektu instalacji elektrycznej. Bez prawidłowego bilansu nie określisz mocy przyłączeniowej, nie dobierzesz zabezpieczeń i nie zaprojektujesz WLZ. A błąd w bilansie to albo przewymiarowane przyłącze i niepotrzebne koszty, albo — co gorsza — przeciążona instalacja.

W tym poradniku pokażemy krok po kroku, jak wykonać bilans mocy, jakie współczynniki stosować i na co uważać. Jeśli chcesz od razu przejść do obliczeń, skorzystaj z naszego kalkulatora bilansu mocy.

Kiedy wykonujemy bilans mocy?

Bilans mocy jest wymagany przy:

Nowej inwestycji — wniosek o warunki przyłączenia do sieci elektroenergetycznej (OSD — Operator Systemu Dystrybucyjnego, np. PGE, Tauron, Enea, Energa)
Rozbudowie obiektu — zwiększenie mocy przyłączeniowej
Zmianie sposobu użytkowania — np. z mieszkalnego na biurowy
Modernizacji instalacji — wymiana rozdzielnicy, zmiana układu zasilania

Dokument bilansu mocy jest załącznikiem do wniosku o warunki przyłączenia i podstawą do doboru aparatury.

Podstawowe pojęcia

Zanim przejdziemy do obliczeń, krótkie przypomnienie kluczowych wielkości:

P_i — moc zainstalowana — suma mocy znamionowych wszystkich odbiorników. To wartość „z tabliczek znamionowych"
P_z — moc zapotrzebowana — moc po uwzględnieniu współczynnika zapotrzebowania k_z. Nie wszystkie urządzenia pracują na pełnej mocy
P_s — moc szczytowa (obliczeniowa) — moc po uwzględnieniu jednoczesności k_j. Nie wszystkie grupy odbiorników pracują jednocześnie
S — moc pozorna [kVA] — uwzględnia składową bierną (cos φ). To wartość decydująca o doborze przyłącza
I — prąd obliczeniowy [A] — prąd wynikający z mocy pozornej, potrzebny do doboru zabezpieczeń i przekroju przewodów

Współczynniki kz i kj

Współczynnik zapotrzebowania k_z określa, jaka część mocy zainstalowanej jest faktycznie wykorzystywana. Na przykład gniazda wtykowe w biurze — nie wszystkie są obciążone jednocześnie na pełną moc.

Współczynnik jednoczesności k_j określa prawdopodobieństwo jednoczesnej pracy grup odbiorników. Oświetlenie i klimatyzacja pracują razem, ale winda nie jedzie non-stop.

Wzory

Moc zainstalowana pojedynczego odbiornika:

$P_i = \frac{P_n \cdot n}{\eta}$

gdzie P_n — moc znamionowa, n — liczba sztuk, η — sprawność.

Moc zapotrzebowana grupy:

$P_z = P_i \cdot k_z$

Moc szczytowa (obliczeniowa):

$P_s = P_z \cdot k_j$

Moc pozorna:

$S = \frac{P_s}{\cos\varphi} \ [\mathrm{kVA}]$

Prąd obliczeniowy (układ trójfazowy):

$I = \frac{S \cdot 1000}{\sqrt{3} \cdot U} \ [\mathrm{A}]$

Wszystkie te obliczenia wykonuje automatycznie nasz kalkulator bilansu mocy — wystarczy wpisać odbiorniki, a wynik otrzymasz natychmiast.

Współczynniki kz i kj w praktyce

Dobór współczynników to najważniejsza decyzja w bilansie mocy. Zbyt niskie wartości oznaczają niedowymiarowaną instalację, zbyt wysokie — niepotrzebne koszty przyłącza. Poniższa tabela zawiera typowe wartości stosowane w praktyce projektowej, zgodne z wytycznymi N SEP-E-002 oraz doświadczeniem branżowym.

Budynki biurowe

Kategoria odbiorników	k_z	k_j	cos φ
Oświetlenie	0,9	1,0	0,95
Gniazda wtykowe	0,7	0,2	0,9
Klimatyzacja i wentylacja	0,8	0,9	0,85
Ogrzewanie elektryczne	1,0	0,9	1,0
Windy	0,8	0,3	0,65
Serwery i UPS	1,0	1,0	0,95
Ładowarki EV	0,8	0,3	0,99

W budynkach mieszkalnych gniazda mają niższy k_z (0,1), a klimatyzacja wyższy k_j (1,0). W obiektach przemysłowych silniki dominują — z k_z = 0,7 i k_j = 0,6 przy niskim cos φ = 0,8.

Kiedy zwiększyć współczynniki? Jeśli obiekt ma specyficzne wymagania (np. serwerownia z redundancją, gastronomia z pełnym obciążeniem w szczycie), lepiej przyjąć wyższe wartości. Dla pojedynczych odbiorników dużej mocy (np. jedna ładowarka EV 22 kW) nie stosujemy współczynników redukcyjnych — k_z = k_j = 1,0. W razie wątpliwości — konsultacja z OSD.

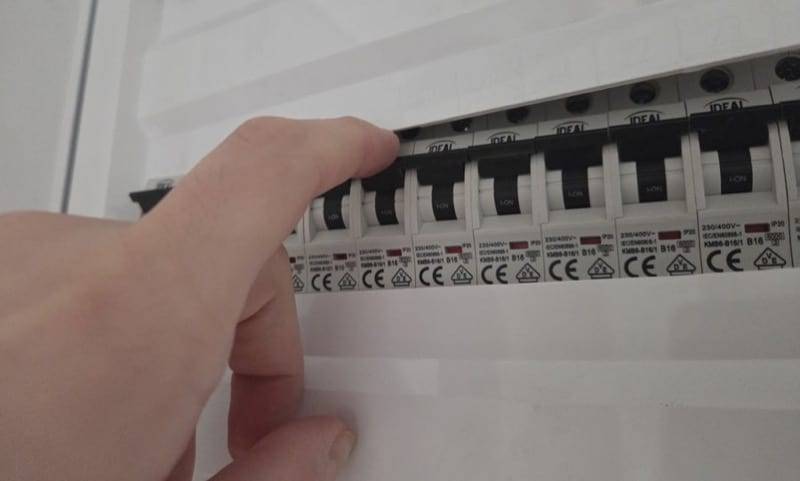

Rozdzielnica z grupami odbiorników elektrycznych

Krok po kroku — jak zrobić bilans mocy

Krok 1: Inwentaryzacja odbiorników

Spisz wszystkie odbiorniki elektryczne w obiekcie, pogrupowane według kategorii:

Oświetlenie — oprawy LED, awaryjne, zewnętrzne
Gniazda — ogólne, dedykowane (komputery, drukarki)
HVAC — klimatyzatory, wentylatory, centrale
Ogrzewanie — grzejniki, maty grzewcze, pompy ciepła
Silniki — pompy, napędy bram, sprężarki
Specjalne — windy, serwery, ładowarki EV, gastronomia

Dla każdego odbiornika zapisz: moc znamionową [kW], liczbę sztuk i fazowość (1F/3F).

Uwaga o odbiornikach nieliniowych: Nowoczesne biura są pełne zasilaczy impulsowych (komputery, monitory, oświetlenie LED), które generują wyższe harmoniczne. Przy dużym udziale takich odbiorników warto uwzględnić to przy doborze przekroju przewodu neutralnego.

Krok 2: Oblicz moc zainstalowaną Pi

Dla każdej grupy zsumuj moce wszystkich odbiorników. Jeśli urządzenie ma podaną sprawność (np. silnik η = 0,85), uwzględnij ją — moc pobierana jest wyższa niż moc na wale.

Krok 3: Dobierz współczynniki i oblicz Ps

Przypisz do każdej grupy współczynniki k_z, k_j i cos φ z tabeli powyżej (lub dostosuj do specyfiki obiektu). Oblicz moc szczytową P_s = P_i × k_z × k_j.

Krok 4: Oblicz moc pozorną S i prąd I

Zsumuj moce czynne i bierne wszystkich grup (wektorowo, nie arytmetycznie!):

$S = \sqrt{P_{s,\text{suma}}^2 + Q_{\text{suma}}^2}$

gdzie $Q = P_s \cdot \tan(\arccos(\cos\varphi))$

Krok 5: Uwzględnij rezerwę

Standardowa rezerwa to 10–20% na przyszłą rozbudowę. Nie przesadzaj — zbyt duża rezerwa oznacza wyższą opłatę za moc przyłączeniową.

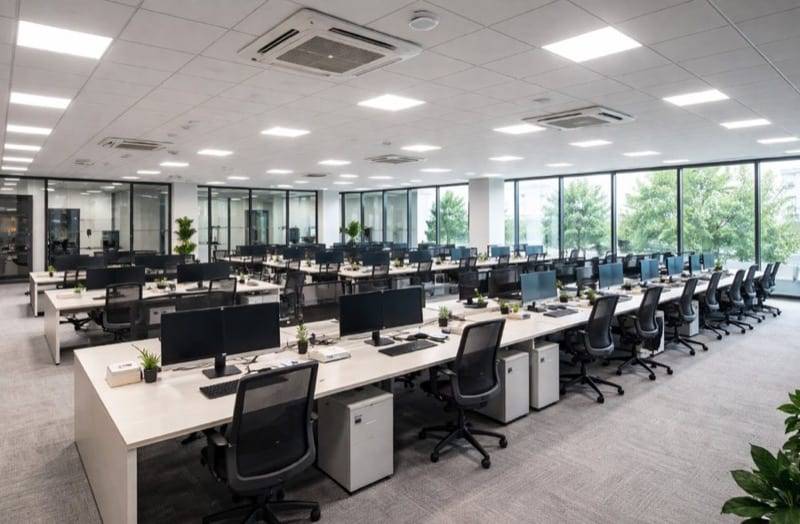

Przykład praktyczny — biuro 500 m²

Obliczmy bilans mocy dla typowego biura o powierzchni 500 m² z następującymi odbiornikami:

Grupa	P_i [kW]	k_z	k_j	cos φ	P_s [kW]	Q [kvar]
Oświetlenie (LED, 10 W/m²)	5,0	0,9	1,0	0,95	4,50	1,48
Gniazda (40 szt. × 0,2 kW)	8,0	0,7	0,2	0,9	1,12	0,54
Klimatyzacja (3 × 7 kW)	21,0	0,8	0,9	0,85	15,12	9,37
Serwerownia (rack + UPS)	6,0	1,0	1,0	0,95	6,00	1,97
SUMA	40,0	—	—	—	26,74	13,36

Obliczenia końcowe:

Moc pozorna: $S = \sqrt{26{,}74^2 + 13{,}36^2} = 29,89 \ \mathrm{kVA}$
Prąd obliczeniowy: $I = \frac{29{,}89 \cdot 1000}{\sqrt{3} \cdot 400} = 43,1 \ \mathrm{A}$
cos φ wypadkowy: $\cos\varphi = \frac{26{,}74}{29{,}89} = 0,89$

Z rezerwą 10%: S = 32,9 kVA, I = 47,5 A.

Wniosek: dla tego biura wystarczy przyłącze o mocy 40 kW z zabezpieczeniem głównym 63 A. Warto też zwrócić uwagę na cos φ = 0,89 — przy większych obiektach biurowych z dużą ilością klimatyzacji i zasilaczy impulsowych, może być konieczna kompensacja mocy biernej, aby uniknąć dodatkowych opłat od OSD.

Chcesz sprawdzić własne obliczenia? Wpisz swoje odbiorniki w kalkulator bilansu mocy i porównaj wyniki.

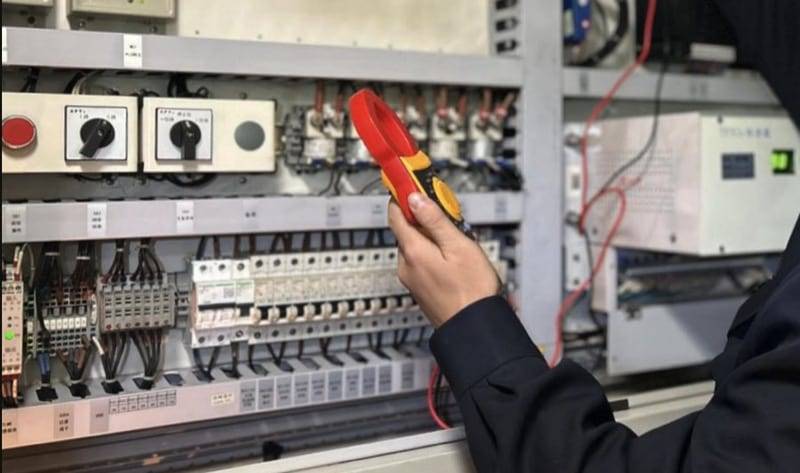

Pomiar prądu w rozdzielnicy miernikiem cęgowym

Najczęstsze błędy w bilansie mocy

1. Sumowanie mocy zainstalowanych bez współczynników Przyjęcie P_s = P_i prowadzi do kilkukrotnie zawyżonej mocy przyłączeniowej i niepotrzebnych kosztów. Współczynniki k_z i k_j istnieją nie bez powodu.

2. Zbyt duża rezerwa „na wszelki wypadek" Rezerwa 50% lub więcej to częsty błąd. OSD nalicza opłatę za moc przyłączeniową — im wyższa moc, tym wyższa opłata. Standardowo przyjmuje się 10–20%.

3. Arytmetyczne sumowanie mocy pozornych Moce pozorne poszczególnych grup nie sumują się arytmetycznie. Trzeba sumować oddzielnie składowe P i Q, a dopiero potem obliczyć S wypadkowe. W przeciwnym razie wynik będzie zawyżony.

4. Pomijanie cos φ Przy niskim cos φ (np. silniki indukcyjne — 0,65–0,8) moc pozorna S jest znacząco wyższa od mocy czynnej P. Pomijanie cos φ daje zaniżony prąd obliczeniowy i źle dobrane zabezpieczenia.

Podstawy normatywne

Bilans mocy wykonuje się w oparciu o:

N SEP-E-002 — wytyczne projektowania instalacji elektrycznych w budynkach mieszkalnych
PN-HD 60364 — instalacje elektryczne niskiego napięcia
Wytyczne OSD — każdy operator (PGE, Tauron, Enea, Energa) może mieć dodatkowe wymagania dotyczące formy i zakresu bilansu

W przypadku budynków niemieszkalnych (biura, przemysł, handel) nie ma jednej obowiązującej normy — stosuje się zasady wiedzy technicznej i wytyczne poszczególnych OSD.

Często zadawane pytania

Jaka moc przyłączeniowa dla domu jednorodzinnego? Typowe zapotrzebowanie to 12–15 kW dla domu bez ogrzewania elektrycznego i 20–30 kW z pompą ciepła. Bilans mocy pozwoli to ustalić precyzyjnie.

Czy bilans mocy musi wykonać projektant z uprawnieniami? Formalnie bilans jest częścią projektu instalacji elektrycznej, który wymaga uprawnień budowlanych w specjalności instalacyjnej. W praktyce OSD akceptuje bilans jako załącznik do wniosku o warunki przyłączenia, podpisany przez projektanta.

Czym się różni moc przyłączeniowa od mocy zapotrzebowanej? Moc zapotrzebowana (P_z) to wynik bilansu — ile obiekt faktycznie potrzebuje. Moc przyłączeniowa to wartość określona w umowie z OSD, zazwyczaj równa lub nieco wyższa od mocy pozornej S z bilansu (z rezerwą).

Jak uwzględnić fotowoltaikę w bilansie mocy? Instalacja PV nie zmniejsza mocy przyłączeniowej — bilans liczy zapotrzebowanie obiektu bez uwzględnienia źródeł wytwórczych. Fotowoltaika wymaga osobnego zgłoszenia do OSD.

Podsumowanie

Bilans mocy to nie skomplikowana teoria, ale konkretne narzędzie projektowe. Kluczowe zasady:

Pogrupuj odbiorniki według kategorii
Dobierz współczynniki k_z i k_j odpowiednie dla typu budynku
Sumuj moce wektorowo (P i Q osobno)
Nie przesadzaj z rezerwą — 10–20% wystarczy
Skonsultuj wymagania formalne z lokalnym OSD

Wykonaj swój bilans mocy szybko i bezbłędnie za pomocą naszego kalkulatora bilansu mocy.

W kolejnych artykułach omówimy m.in. kompensację mocy biernej, bilans mocy w trybie pożarowym oraz dobór zabezpieczeń na podstawie bilansu.
