Jak dobrać grzejnik? Poradnik doboru grzejników płytowych krok po kroku

---

Dobór grzejnika to jeden z kluczowych etapów projektowania instalacji centralnego ogrzewania. Źle dobrany grzejnik oznacza albo niedogrzane pomieszczenie, albo niepotrzebne koszty i przegrzewanie. W tym poradniku pokażemy, jak prawidłowo dobrać grzejnik płytowy zgodnie z polskimi normami i dobrą praktyką inżynierską.

Jeśli chcesz szybko dobrać grzejnik bez ręcznych obliczeń, skorzystaj z naszego kalkulatora doboru grzejników. Kalkulator automatycznie uwzględnia współczynniki korekcyjne i dobiera optymalny wymiar grzejnika.

Co musisz wiedzieć przed doborem grzejnika?

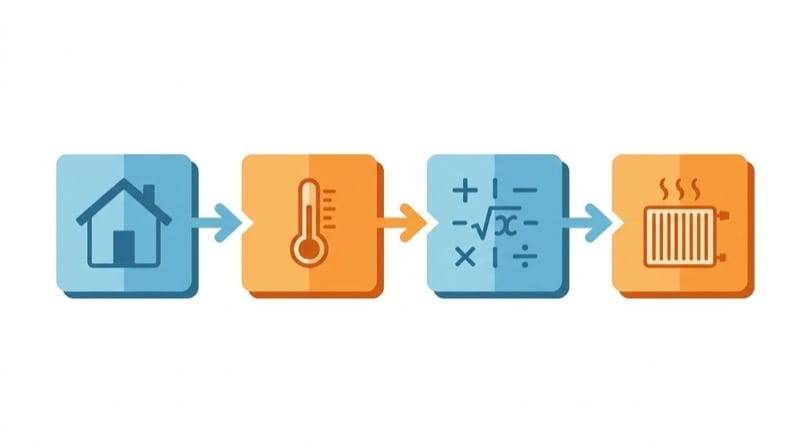

Zanim wybierzesz grzejnik, potrzebujesz trzech podstawowych informacji:

1. Straty ciepła pomieszczenia (zapotrzebowanie na ciepło) — ile watów potrzeba, żeby utrzymać żądaną temperaturę w pomieszczeniu.
2. Parametry instalacji — temperatura zasilania i powrotu czynnika grzewczego.
3. Temperatura projektowa pomieszczenia — jaka temperatura ma panować w danym pomieszczeniu.

Dopiero mając te dane, można przejść do właściwego doboru grzejnika.

Straty ciepła pomieszczenia — punkt wyjścia

Straty ciepła oblicza się zgodnie z normą PN-EN 12831 (Instalacje ogrzewcze w budynkach — Metoda obliczania projektowego obciążenia cieplnego). Norma uwzględnia:

• straty ciepła przez przenikanie przez przegrody budowlane (ściany, okna, dach, podłogę),
• straty ciepła przez wentylację (infiltrację powietrza zewnętrznego),
• naddatki na przerwy w ogrzewaniu (rozgrzewanie budynku).

W praktyce projektant oblicza straty ciepła na podstawie:

• powierzchni i współczynników przenikania ciepła U przegród,
• różnicy temperatury wewnętrznej i zewnętrznej (temperatura obliczeniowa zależy od strefy klimatycznej — w Polsce od –16°C do –24°C),
• krotności wymian powietrza.

Wynikiem jest projektowe obciążenie cieplne wyrażone w watach [W] — to właśnie tyle mocy musi dostarczyć grzejnik.

Temperatury projektowe pomieszczeń

Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych oraz normą PN-EN 12831, przyjmuje się następujące temperatury obliczeniowe:

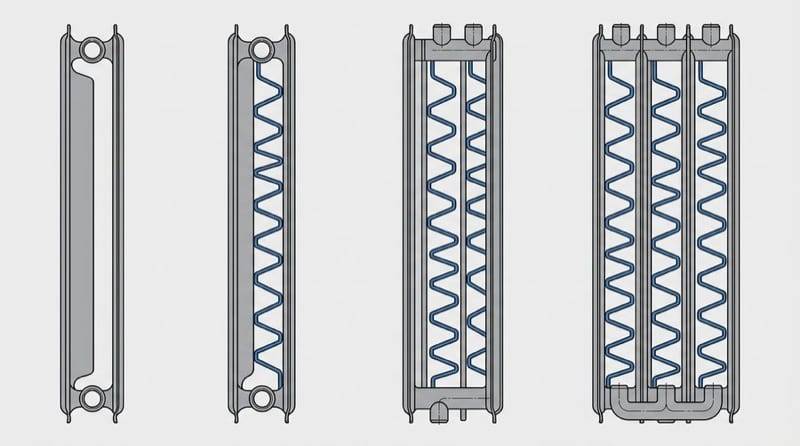

Typy grzejników płytowych

Grzejniki płytowe klasyfikuje się według liczby płyt grzejnych i konwektorów (elementów konwekcyjnych). Oznaczenie składa się z dwóch cyfr — pierwsza to liczba płyt, druga to liczba konwektorów.

Typ 22 jest zdecydowanie najczęściej stosowanym grzejnikiem w budownictwie mieszkaniowym — oferuje dużą moc cieplną przy umiarkowanej głębokości (około 100 mm).

Dostępne wysokości grzejników

Producenci oferują grzejniki płytowe w standardowych wysokościach: 300, 400, 500, 600 i 900 mm. Wybór wysokości zależy od:

• wysokości parapetu — grzejnik powinien być montowany pod oknem, a jego górna krawędź powinna znajdować się co najmniej 100 mm poniżej parapetu,
• estetyki — niższe grzejniki (300–400 mm) lepiej wyglądają pod niskimi oknami panoramicznymi,
• mocy — wyższy grzejnik o tej samej długości oddaje więcej ciepła.

Najpopularniejsze wysokości to 500 mm i 600 mm, które pasują pod większość standardowych okien.

Norma PN-EN 442 — warunki odniesienia

Moc nominalna grzejników podawana jest w katalogach producenckich zgodnie z normą PN-EN 442 (Grzejniki — Wymagania techniczne i badania). Norma ta definiuje warunki odniesienia, przy których mierzy się moc grzejnika:

• temperatura zasilania: 75°C
• temperatura powrotu: 65°C
• temperatura pomieszczenia: 20°C

Oznacza to, że jeśli w katalogu widnieje np. „grzejnik typ 22, 600×1000 mm — 1466 W", to ta moc dotyczy właśnie warunków 75/65/20°C.

W praktyce instalacje często pracują na innych parametrach — np. 55/45°C przy pompie ciepła, 70/55°C przy kotle kondensacyjnym czy 80/60°C przy kotle na paliwo stałe. Dlatego konieczne jest przeliczenie mocy katalogowej na warunki rzeczywiste za pomocą współczynnika korekcyjnego φ.

Współczynnik korekcyjny φ — przeliczanie mocy

Współczynnik korekcyjny φ (phi) pozwala przeliczyć moc nominalną grzejnika (przy warunkach 75/65/20°C) na moc rzeczywistą przy dowolnych parametrach instalacji.

Krok 1: Obliczanie średniej logarytmicznej różnicy temperatur (LMTD)

Średnią logarytmiczną różnicę temperatur obliczamy ze wzoru:

gdzie:
$t_z$ — temperatura zasilania [°C]
$t_p$ — temperatura powrotu [°C]
$t_i$ — temperatura pomieszczenia [°C]

Dla warunków normowych (75/65/20°C):

Krok 2: Obliczanie współczynnika korekcyjnego φ

gdzie $n$ to wykładnik charakterystyczny grzejnika (patrz tabela typów grzejników).

Krok 3: Wyznaczanie wymaganej mocy nominalnej

Znając straty ciepła pomieszczenia $Q$ i współczynnik korekcyjny $\varphi$, obliczamy wymaganą moc nominalną:

Następnie z katalogu producenta wybieramy grzejnik, którego moc nominalna jest równa lub większa od obliczonej wartości $Q_{nom}$.

Przykład praktyczny — dobór grzejnika krok po kroku

Dobierzmy grzejnik do salonu o następujących danych:

• Straty ciepła pomieszczenia: Q = 1 200 W
• Parametry instalacji: zasilanie 70°C / powrót 55°C (kocioł kondensacyjny)
• Temperatura pomieszczenia: 20°C
• Wybrany typ grzejnika: 22 (n = 1,33)
• Wymagana wysokość: 600 mm (okno z parapetem na wysokości 850 mm)

Obliczenie LMTD

Obliczenie współczynnika korekcyjnego φ

Współczynnik 0,795 oznacza, że przy parametrach 70/55/20°C grzejnik oddaje tylko 79,5% swojej mocy katalogowej.

Obliczenie wymaganej mocy nominalnej

Dobór z katalogu

Szukamy grzejnika typ 22, wysokość 600 mm o mocy nominalnej ≥ 1 509 W. Z katalogu producenta (wartości przy 75/65/20°C):

Wynik: Dobieramy grzejnik typ 22, 600×1100 mm o mocy nominalnej 1 612 W. Przy parametrach 70/55/20°C jego moc rzeczywista wynosi 1 282 W, co daje rezerwę mocy około 6,8% — wartość optymalna.

Wpływ parametrów instalacji na dobór grzejnika

Parametry temperaturowe instalacji mają ogromny wpływ na wymagany rozmiar grzejnika. Im niższa temperatura zasilania, tym większy grzejnik jest potrzebny do pokrycia tych samych strat ciepła.

Dlatego przy pompach ciepła, gdzie temperatura zasilania jest niska (45–55°C), grzejniki muszą być znacznie większe niż przy tradycyjnych kotłach. W takich przypadkach warto rozważyć grzejniki o większej wysokości (900 mm) lub zastosowanie ogrzewania podłogowego jako uzupełnienia.

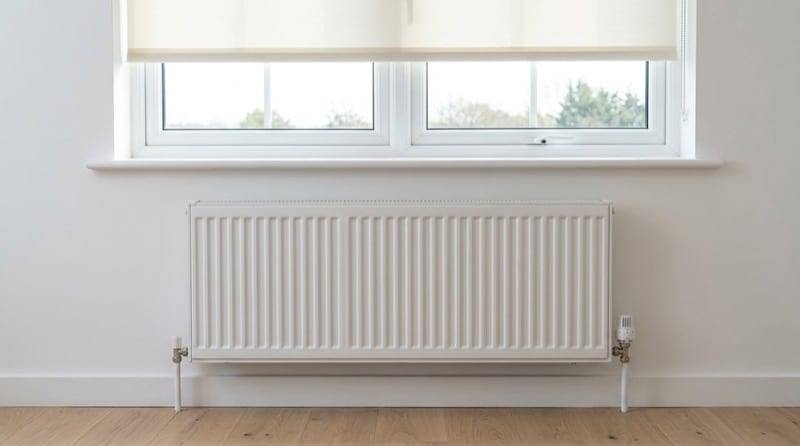

Zasady montażu grzejników

Prawidłowy montaż grzejnika ma istotny wpływ na jego wydajność. Należy przestrzegać następujących zasad:

• Lokalizacja — grzejnik montujemy pod oknem, aby ciepłe powietrze unoszące się od grzejnika tworzyło „kurtynę cieplną" neutralizującą chłodne powietrze napływające od szyby.

• Odległość od podłogi — minimum 100 mm — zapewnia swobodny przepływ powietrza pod grzejnikiem.
• Odległość od parapetu — minimum 100 mm — umożliwia swobodne unoszenie się ciepłego powietrza.
• Odległość od ściany — minimum 30–50 mm — zapewnia cyrkulację powietrza za grzejnikiem.
• Długość grzejnika — najlepiej, gdy grzejnik zajmuje 50–75% szerokości okna — zapewnia równomierny rozkład temperatury.

Czego unikać?

• Zabudowy grzejnika bez odpowiednich otworów wentylacyjnych — może zmniejszyć moc oddawaną nawet o 20%.
• Montażu grzejnika na ścianie wewnętrznej, gdy pod oknami jest wystarczająco miejsca.
• Zasłaniania grzejnika ciężkimi zasłonami sięgającymi do podłogi.

Rezerwa mocy — ile zapasu?

Przy dobieraniu grzejnika warto zachować niewielką rezerwę mocy, ale nie należy z nią przesadzać:

• 5–15% rezerwy — wartość optymalna. Pokrywa niedokładności obliczeń i drobne zmiany warunków eksploatacji.
• Powyżej 20% — grzejnik przewymiarowany. Zawór termostatyczny będzie pracował niemal zamknięty, co utrudnia precyzyjną regulację.
• Poniżej 0% — grzejnik niedowymiarowany. Nie pokryje strat ciepła przy temperaturze obliczeniowej.

Nasz kalkulator doboru grzejników automatycznie oblicza rezerwę mocy dla każdego dobieranego grzejnika, dzięki czemu od razu widać, czy dobór jest optymalny.

Najczęstsze błędy przy doborze grzejników

1. Pomijanie współczynnika korekcyjnego — przyjmowanie mocy katalogowej jako mocy rzeczywistej. Przy parametrach 55/45°C grzejnik oddaje tylko około połowy mocy katalogowej!

2. Dobór „na oko" — szacowanie mocy grzejnika na podstawie powierzchni pomieszczenia (np. „100 W/m²") bez uwzględnienia izolacji budynku, wielkości okien i strefy klimatycznej.

3. Nieuwzględnienie temperatury pomieszczenia — łazienka (24°C) wymaga znacznie większego grzejnika niż pokój (20°C) przy tych samych stratach ciepła, ponieważ mniejsza różnica temperatur między czynnikiem a pomieszczeniem obniża współczynnik φ.

4. Brak uwzględnienia zabudowy — grzejnik w niszy lub pod szerokim parapetem traci część mocy. Producenci podają współczynniki korygujące dla różnych sposobów montażu.

Podsumowanie

Prawidłowy dobór grzejnika wymaga:

• obliczenia strat ciepła zgodnie z PN-EN 12831,
• znajomości parametrów temperaturowych instalacji,
• przeliczenia mocy nominalnej (PN-EN 442, warunki 75/65/20°C) na moc rzeczywistą za pomocą współczynnika korekcyjnego φ,
• wyboru grzejnika z odpowiednią rezerwą mocy (5–15%).

Cały ten proces możesz wykonać automatycznie, korzystając z naszego kalkulatora doboru grzejników. Wystarczy podać straty ciepła, parametry instalacji i typ grzejnika — kalkulator sam dobierze optymalny wymiar i obliczy rezerwę mocy.
