Dobór średnic instalacji gazowych - obliczenia, normy i praktyczne przykłady

7 kwietnia 2026 | Gaz

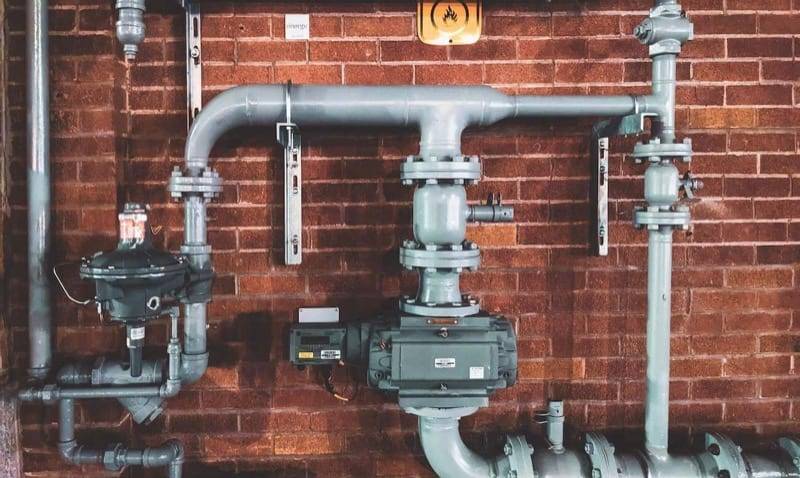

Prawidłowy dobór średnic przewodów gazowych to podstawa bezpiecznej i efektywnej instalacji. Zbyt małe średnice powodują nadmierny spadek ciśnienia i nieprawidłową pracę urządzeń gazowych, a zbyt duże generują niepotrzebne koszty. W małych instalacjach z jednym odbiornikiem (np. domek jednorodzinny z kotłem kondensacyjnym) najczęściej wystarczy przewód stalowy DN15. Jednak w przypadku większych instalacji, z kilkoma odbiornikami gazu i rozbudowaną siecią rurociągów, konieczne są dokładne obliczenia hydrauliczne.

Jeśli potrzebujesz szybko dobrać średnice przewodów, skorzystaj z naszego kalkulatora instalacji gazowych niskiego ciśnienia lub kalkulatora sieci średniego i wysokiego ciśnienia.

Podstawowe pojęcia i zasady

Przy obliczeniach instalacji gazowych niskiego ciśnienia (do 5 kPa) najważniejszym warunkiem jest zapewnienie odpowiedniego ciśnienia gazu na każdym odbiorniku, szczególnie na tym najniekorzystniej położonym w stosunku do źródła gazu. Na początku instalacji, za reduktorem, mamy określone ciśnienie dyspozycyjne (najczęściej 2,0-2,5 kPa). Zadaniem projektanta jest taki dobór średnic, aby spadek ciśnienia w całej instalacji nie spowodował zbyt niskiego ciśnienia na żadnym urządzeniu gazowym.

Ciśnienie dyspozycyjne i dopuszczalny spadek ciśnienia

Ciśnienie dyspozycyjne to ciśnienie gazu na wyjściu z reduktora (lub na wejściu do instalacji wewnętrznej). Dla instalacji niskiego ciśnienia wynosi zazwyczaj 2,0-2,5 kPa (20-25 mbar). Każde urządzenie gazowe ma określony zakres ciśnienia roboczego, np. 1,3-2,5 kPa. Różnica między ciśnieniem dyspozycyjnym a minimalnym ciśnieniem wymaganym przez urządzenie stanowi dopuszczalny spadek ciśnienia w instalacji.

W praktyce projektowej przyjmuje się, że całkowity spadek ciśnienia w instalacji gazowej niskiego ciśnienia nie powinien przekraczać 150-200 Pa (1,5-2,0 mbar). Jest to wartość znacznie mniejsza niż teoretycznie dopuszczalna, co zapewnia margines bezpieczeństwa.

Wzrost ciśnienia w odcinkach pionowych

Ważnym zjawiskiem jest wzrost ciśnienia gazu ziemnego w odcinkach pionowych skierowanych ku górze. Gaz ziemny jest lżejszy od powietrza (gęstość względna ok. 0,6), dlatego przy wznoszeniu o każdy metr ciśnienie gazu wzrasta o 5,4 Pa. Zjawisko to działa na korzyść projektanta w przypadku instalacji zasilających odbiorniki na wyższych kondygnacjach, ponieważ kompensuje część strat ciśnienia wynikających z oporów przepływu.

Przy obliczeniach całkowitego spadku ciśnienia należy odjąć ten zysk od sumy strat liniowych i miejscowych:

$\Delta p_{calk} = \Delta p_{lin} + \Delta p_{miejsc} - h \cdot 5{,}4 \text{ [Pa]}$

Gdzie $h$ to wysokość wzniesienia w metrach.

Obliczanie przepływu gazu

Przepływ gazu przez instalację wynika bezpośrednio z mocy zainstalowanych urządzeń gazowych. Aby wyznaczyć objętościowe natężenie przepływu, należy podzielić moc cieplną urządzenia przez wartość opałową gazu:

$V = \frac{Q}{W_d} \text{ [m}^3\text{/h]}$

Gdzie:

$V$ - przepływ objętościowy gazu [m³/h]
$Q$ - moc cieplna urządzenia [kW]
$W_d$ - wartość opałowa gazu [kWh/m³]

Dla gazu ziemnego wysokometanowego (grupa E) wartość opałowa wynosi ok. 9,44 kWh/m³ (34 MJ/m³). Przykładowo kocioł o mocy 24 kW pobiera:

$V = \frac{24}{9{,}44} = 2{,}54 \text{ m}^3\text{/h}$

Do szybkiego przeliczania przepływów dla różnych gazów i jednostek przydatny jest przelicznik przepływów gazów.

Typowe moce urządzeń gazowych i zużycie gazu

Poniższa tabela przedstawia orientacyjne moce i przepływy gazu dla typowych urządzeń w instalacjach niskiego ciśnienia:

Urządzenie gazowe	Moc [kW]	Przepływ gazu [m³/h]
Kuchenka gazowa (4-palnikowa)	8-10	0,85-1,06
Podgrzewacz przepływowy c.w.u.	18-28	1,91-2,97
Kocioł jednofunkcyjny c.o.	15-30	1,59-3,18
Kocioł dwufunkcyjny kondensacyjny	20-35	2,12-3,71
Nagrzewnica gazowa	10-50	1,06-5,30
Promiennik gazowy	5-40	0,53-4,24

Obliczanie spadku ciśnienia

Spadek ciśnienia w instalacji gazowej niskiego ciśnienia oblicza się uproszczonym wzorem Renouarda:

$\Delta p = 23{,}2 \cdot d \cdot \frac{L \cdot V^{1{,}82}}{D^{4{,}82}} \text{ [daPa]}$

Gdzie:

$\Delta p$ - spadek ciśnienia [daPa]
$d$ - gęstość względna gazu (dla gazu E: 0,6) [-]
$L$ - długość obliczeniowa odcinka [km]
$V$ - przepływ objętościowy gazu [m³/h]
$D$ - średnica wewnętrzna rury [cm]

Aby przeliczyć wynik na Pa/m, należy pomnożyć $\Delta p$ przez 10 (przeliczenie daPa na Pa) i podzielić przez długość odcinka w metrach.

Wzór ten obowiązuje dla przepływów turbulentnych, co jest typowym przypadkiem w instalacjach gazowych. Na jego podstawie można obliczyć jednostkowy spadek ciśnienia (Pa/m) i porównać go z wartością dopuszczalną.

Dobór średnicy - zalecane wartości

Poniższa tabela pokazuje orientacyjne zakresy przepływów dla standardowych średnic rur stalowych:

Średnica nominalna	Średnica wewn. [mm]	Przepływ maks. [m³/h]	Typowe zastosowanie
DN15 (1/2")	16,1	~2,5	Pojedynczy odbiornik do 24 kW
DN20 (3/4")	21,7	~5,0	Kocioł + kuchenka
DN25 (1")	27,2	~10,0	Odcinki zbiorcze, małe budynki
DN32 (1 1/4")	36,0	~20,0	Budynki wielorodzinne
DN40 (1 1/2")	41,9	~30,0	Piony gazowe
DN50 (2")	53,1	~55,0	Główne przewody zasilające

Wartości maksymalnych przepływów podano dla jednostkowego spadku ciśnienia ok. 10 Pa/m. Ostateczny dobór wymaga sprawdzenia, czy prędkość przepływu nie przekracza 6 m/s na najobciążniejszym odcinku (K. Bąkowski, "Sieci i instalacje gazowe").

Straty miejscowe - długości zastępcze

Oprócz strat liniowych (na prostych odcinkach) w instalacji gazowej występują straty miejscowe na kształtkach, zaworach i elementach armatury. Najczęściej uwzględnia się je metodą długości zastępczych - każdy element armatury zastępuje się równoważnym odcinkiem prostego przewodu o takiej samej średnicy. Poniższa tabela zawiera długości zastępcze (w metrach) dla typowych elementów armatury:

Rodzaj oporu miejscowego	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
Kurek kulowy	0,10	0,15	0,20	0,30	0,40	0,50	0,60	0,80
Kurek kątowy	0,30	0,40	0,70	0,80	1,00	1,70	2,00	3,00
Kolano	0,40	0,50	1,30	1,30	1,50	1,50	1,70	1,70
Zwężka	-	0,20	0,40	1,20	1,20	1,60	1,60	-
Trójnik przelotowy	0,10	0,40	0,40	0,50	0,60	0,90	1,30	1,80
Trójnik odnoga	0,25	0,40	0,90	1,10	1,40	1,90	2,70	4,50

W uproszczonych obliczeniach, zamiast zliczać poszczególne elementy armatury, przyjmuje się, że straty miejscowe stanowią 20-30% strat liniowych. Jest to dopuszczalne w instalacjach o prostej konfiguracji.

Materiały przewodów gazowych

Wybór materiału rur zależy od miejsca prowadzenia instalacji i jest ściśle regulowany przepisami.

Instalacje wewnętrzne

Wewnątrz budynków przewody gazowe wykonuje się wyłącznie z rur stalowych (czarnych lub ocynkowanych) łączonych przez spawanie. Dopuszcza się stosowanie połączeń gwintowanych tylko w miejscach, gdzie spawanie jest niemożliwe (np. przy montażu armatury). Rury stalowe stosuje się zgodnie z normą PN-EN 10255 (rury ze szwem) lub PN-EN 10216 (rury bez szwu).

Dopuszcza się także stosowanie rur miedzianych (PN-EN 1057) w instalacjach wewnętrznych o ciśnieniu do 5 kPa, przy czym muszą to być rury twarde lub półtwarde o grubości ścianki co najmniej 1 mm. Połączenia wykonuje się przez lutowanie twarde.

Instalacje zewnętrzne (przyłącza, sieci)

Przyłącza gazowe i sieci dystrybucyjne prowadzone w gruncie wykonuje się najczęściej z rur PE (polietylenowych) o oznaczeniu PE100 SDR11 lub SDR17,6 zgodnie z PN-EN 12007. Rury PE łączy się przez zgrzewanie doczołowe lub elektrooporowe. W miejscach przejścia z PE na stal (przed wejściem do budynku) stosuje się przejścia PE/stal.

Rury PE nie mogą być prowadzone wewnątrz budynków ani nad powierzchnią gruntu (wrażliwość na promieniowanie UV i uszkodzenia mechaniczne).

Gazomierz i reduktor

Dobór gazomierza

Gazomierz dobiera się na podstawie maksymalnego przepływu gazu obliczonego z sumy mocy wszystkich urządzeń gazowych, z uwzględnieniem współczynnika jednoczesności (nie wszystkie urządzenia pracują jednocześnie z pełną mocą). Przepływ maksymalny gazomierza (Q_max) musi być większy lub równy obliczonemu przepływowi. Jednocześnie przepływ minimalny (Q_min) musi zapewniać poprawny pomiar przy pracy najmniejszego urządzenia.

Typowe gazomierze miechowe stosowane w instalacjach mieszkaniowych:

G4 - Q_max = 6 m³/h - dla pojedynczych mieszkań (kocioł + kuchenka)
G6 - Q_max = 10 m³/h - dla mieszkań z większym zużyciem
G10 - Q_max = 16 m³/h - dla domów jednorodzinnych z dużym kotłem
G16 - Q_max = 25 m³/h - dla małych budynków wielorodzinnych
G25 - Q_max = 40 m³/h - dla budynków wielorodzinnych

Reduktor ciśnienia

Reduktor obniża ciśnienie gazu z poziomu sieci (średnie ciśnienie, najczęściej 100-400 kPa) do ciśnienia roboczego instalacji wewnętrznej (niskie ciśnienie, 2,0-2,5 kPa). Dobiera się go na podstawie maksymalnego przepływu i wymaganego ciśnienia wyjściowego. Reduktor musi posiadać zawór bezpieczeństwa (upustowy) chroniący instalację przed nadmiernym wzrostem ciśnienia w przypadku awarii.

Przykład praktyczny - krok po kroku

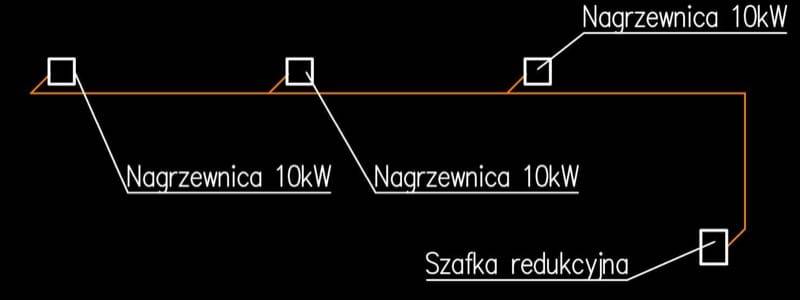

Przeanalizujmy obliczenia dla instalacji gazowej w małej hali z trzema nagrzewnicami gazowymi o mocy 15 kW każda.

Dane wyjściowe

3 nagrzewnice gazowe, moc: 15 kW każda
Ciśnienie za reduktorem: 2,5 kPa (z warunków przyłączenia)
Minimalne ciśnienie wymagane przez nagrzewnice: 2,0 kPa (z karty technicznej)
Dopuszczalny spadek ciśnienia: 2,5 - 2,0 = 0,5 kPa = 500 Pa (ale przyjmujemy maks. 200 Pa)
Gaz ziemny wysokometanowy E, W_d = 9,44 kWh/m³

Krok 1: Obliczenie przepływów

Przepływ gazu dla jednej nagrzewnicy:

$V_1 = \frac{15}{9{,}44} = 1{,}59 \text{ m}^3\text{/h}$

Przepływy na poszczególnych odcinkach instalacji:

Odcinek III (od rozdziału do ostatniej nagrzewnicy): 1,59 m³/h (15 kW)
Odcinek II (od pierwszego rozdziału do drugiego): 3,18 m³/h (30 kW)
Odcinek I (od reduktora do pierwszego rozdziału): 4,77 m³/h (45 kW)

Krok 2: Dobór średnic

Korzystając z kalkulatora instalacji gazowych niskiego ciśnienia, wprowadzamy przepływy i odczytujemy proponowane średnice:

15 kW (1,59 m³/h) - DN15 - jednostkowy spadek ciśnienia: 4,95 Pa/m
30 kW (3,18 m³/h) - DN20 - jednostkowy spadek ciśnienia: 5,41 Pa/m
45 kW (4,77 m³/h) - DN25 - jednostkowy spadek ciśnienia: 3,41 Pa/m

Krok 3: Obliczenie strat liniowych

Przyjmujemy długości odcinków: każdy odcinek poziomy to 10 m, a pion wynosi 4 m. Odcinek I to 14 m (10 m poziomo + 4 m pionu), odcinek II to 10 m, odcinek III to 10 m.

$\Delta p_{lin} = 3{,}41 \cdot 14 + 5{,}41 \cdot 10 + 4{,}95 \cdot 10 = 151{,}3 \text{ Pa}$

Krok 4: Uwzględnienie strat miejscowych

W uproszczeniu przyjmujemy straty miejscowe jako 20% strat liniowych:

$\Delta p_{miejsc} = 0{,}2 \cdot 151{,}3 = 30{,}3 \text{ Pa}$

Krok 5: Uwzględnienie wzrostu ciśnienia w pionie

Na 4-metrowym odcinku pionowym ciśnienie gazu wzrasta:

$\Delta p_{pion} = 4 \cdot 5{,}4 = 21{,}6 \text{ Pa}$

Krok 6: Całkowity spadek ciśnienia

$\Delta p_{calk} = 151{,}3 + 30{,}3 - 21{,}6 = 160{,}0 \text{ Pa}$

Całkowity spadek ciśnienia wynosi 160 Pa, co jest mniejsze niż dopuszczalne 200 Pa. Dobrane średnice spełniają wymagania.

Dobór gazomierza

Sumaryczny przepływ gazu wynosi 4,77 m³/h. Odpowiedni będzie gazomierz G6 (Q_max = 10 m³/h), który zapewnia zapas przepustowości i prawidłowy pomiar przy pracy jednej nagrzewnicy.

Normy i przepisy

Projektowanie i wykonanie instalacji gazowych w Polsce regulują następujące dokumenty:

PN-EN 1775 - Dostawa gazu. Gazociągi w budynkach. Maksymalne ciśnienie robocze do 5 bar. Zalecenia funkcjonalne
PN-M-34507 - Instalacje gazowe na paliwa gazowe z rur miedzianych. Wymagania techniczne
Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.) - Dział IV, Rozdział 7: Instalacja gazowa
PN-EN 12007 - Infrastruktura gazowa. Rurociągi o maksymalnym ciśnieniu roboczym do 16 bar
PN-EN 10255 - Rury stalowe niestopowe odpowiednie do spawania i gwintowania

Projektant musi posiadać odpowiednie uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych.

Bezpieczeństwo instalacji gazowych

Gaz ziemny jest paliwem łatwopalnym i wybuchowym, dlatego przy projektowaniu i wykonaniu instalacji gazowych należy przestrzegać szczególnych zasad bezpieczeństwa:

Szczelność - instalacja musi być szczelna. Po wykonaniu przeprowadza się próbę szczelności ciśnieniem 5 kPa (50 mbar) dla instalacji niskiego ciśnienia. Spadek ciśnienia w ciągu 30 minut nie może przekroczyć 0,1 kPa
Wentylacja - pomieszczenia z urządzeniami gazowymi muszą mieć zapewnioną odpowiednią wentylację (nawiew i wywiew)
Odprowadzanie spalin - każde urządzenie gazowe z otwartą komorą spalania wymaga podłączenia do przewodu kominowego
Czujniki gazu - w pomieszczeniach użyteczności publicznej zaleca się instalację detektorów gazu
Oznakowanie - przewody gazowe oznacza się kolorem żółtym
Odległości - przewody gazowe muszą zachować wymagane odległości od przewodów elektrycznych, wodociągowych i innych instalacji
Zawory odcinające - przed każdym urządzeniem gazowym i na każdym pionie musi znajdować się zawór odcinający (kurek gazowy)

Podsumowanie

Dobór średnic instalacji gazowych wymaga uwzględnienia wielu czynników: przepływu gazu wynikającego z mocy odbiorników, dopuszczalnego spadku ciśnienia, strat liniowych i miejscowych, a także zjawiska wzrostu ciśnienia w pionach. Przy prostych instalacjach z jednym odbiornikiem rura DN15 jest zazwyczaj wystarczająca. Przy większych instalacjach niezbędne są dokładne obliczenia hydrauliczne.

Prawidłowo dobrana instalacja gazowa zapewnia bezpieczną i efektywną pracę wszystkich urządzeń gazowych. Pamiętaj o przestrzeganiu obowiązujących norm i przepisów oraz o wykonaniu próby szczelności po zakończeniu montażu.

Dobierz średnice przewodów gazowych za pomocą kalkulatora instalacji gazowych niskiego ciśnienia lub kalkulatora sieci średniego/wysokiego ciśnienia. Do przeliczania przepływów między różnymi jednostkami i warunkami skorzystaj z przelicznika przepływów gazów.
