Dobór średnic instalacji wodociągowych — obliczenia, normy i przykład praktyczny

---

Prawidłowy dobór średnic przewodów wodociągowych to jeden z kluczowych etapów projektowania instalacji wewnętrznej. Zbyt mała średnica powoduje niedostateczne ciśnienie na najdalszych punktach czerpalnych, hałas w rurach i przyspieszone zużycie armatury. Z kolei przewymiarowanie instalacji to wyższe koszty materiałowe, dłuższy czas oczekiwania na ciepłą wodę i większe ryzyko stagnacji wody w przewodach.

Jeśli chcesz szybko obliczyć średnice dla swojej instalacji, skorzystaj z naszego kalkulatora doboru średnic przewodów wodociągowych. Poniżej szczegółowo omawiamy metodę obliczeniową, normy, materiały rurowe i typowe błędy projektowe.

Norma PN-92/B-01706 — podstawa obliczeń

Podstawowym dokumentem regulującym projektowanie instalacji wodociągowych w budynkach jest norma PN-92/B-01706 „Instalacje wodociągowe — Wymagania w projektowaniu". Mimo że formalnie zastąpiona przez normy europejskie z serii PN-EN 806, w praktyce projektowej nadal stanowi główne narzędzie obliczeniowe w Polsce.

Norma ta definiuje:

• wypływy normatywne $q_n$ dla poszczególnych przyborów sanitarnych,
• wzory na przepływ obliczeniowy $q_{obl}$ w zależności od typu budynku i sumy wypływów normatywnych,
• kryteria prędkości przepływu wody w przewodach różnego rodzaju,
• wymagania dotyczące ciśnienia na punktach czerpalnych (minimalnie 0,05 MPa dla większości armatury).

Uzupełnieniem jest norma PN-EN 806-3, która podaje ogólne zasady wymiarowania instalacji, oraz DIN 1988, stosowana zamiennie w przypadku instalacji projektowanych według norm niemieckich.

Wypływy normatywne przyborów sanitarnych

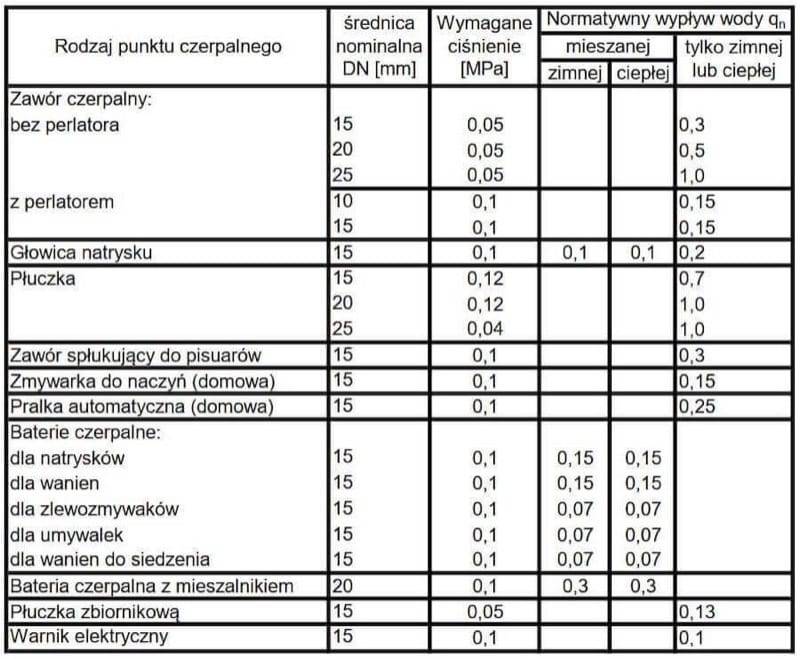

Pierwszym krokiem obliczeń jest zestawienie wszystkich przyborów sanitarnych zasilanych przez dany odcinek przewodu. Każdy przybór ma przypisany wypływ normatywny $q_n$ wyrażony w dm³/s. Wartości te wynikają z normy PN-92/B-01706 i uwzględniają typowe warunki użytkowania.

Dla każdego odcinka instalacji oblicza się sumę wypływów normatywnych:

Przepływ obliczeniowy

Suma wypływów normatywnych $\Sigma q_n$ nie jest bezpośrednio przepływem projektowym — nie wszystkie przybory pracują jednocześnie. Norma PN-92/B-01706 wprowadza współczynnik jednoczesności działania przyborów, który jest wbudowany we wzory na przepływ obliczeniowy.

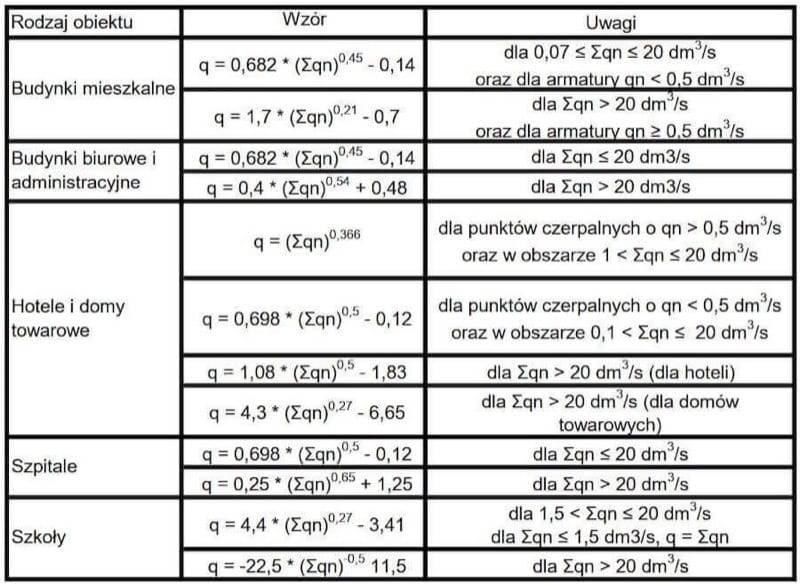

Dla budynków mieszkalnych norma podaje następujące wzory w zależności od wartości $\Sigma q_n$:

• $\Sigma q_n \leq 0{,}5$ dm³/s: $q_{obl} = 0{,}682 \cdot (\Sigma q_n)^{0,45} - 0{,}14$
• $0{,}5 < \Sigma q_n \leq 12{,}0$ dm³/s: $q_{obl} = 0{,}682 \cdot (\Sigma q_n)^{0,45} - 0{,}14$
• $\Sigma q_n > 12{,}0$ dm³/s: $q_{obl} = 1{,}7 \cdot (\Sigma q_n)^{0,21} - 0{,}7$

Dla budynków użyteczności publicznej, biurowych i zamieszkania zbiorowego stosuje się inne zestawy wzorów, również uzależnione od zakresu $\Sigma q_n$. Szczegóły zawiera norma.

Dobór średnicy rury

Znając przepływ obliczeniowy $q_{obl}$, dobieramy średnicę rury tak, aby prędkość przepływu wody nie przekraczała wartości dopuszczalnych. Średnicę wewnętrzną rury wyznaczamy ze wzoru na ciągłość przepływu:

gdzie:

• $d$ — średnica wewnętrzna przewodu [m],
• $q_{obl}$ — przepływ obliczeniowy [m³/s],
• $v$ — dopuszczalna prędkość przepływu [m/s].

Po obliczeniu minimalnej średnicy wewnętrznej dobiera się najbliższą większą średnicę handlową rury danego materiału, a następnie sprawdza się rzeczywistą prędkość przepływu.

Kryteria prędkości przepływu

Norma PN-92/B-01706 oraz DIN 1988 podają maksymalne prędkości przepływu wody w zależności od rodzaju przewodu:

Przekroczenie dopuszczalnej prędkości powoduje narastanie hałasu hydraulicznego, zwiększone straty ciśnienia i przyspieszenie erozji wewnętrznej powierzchni rur. W praktyce zaleca się projektować z prędkością 0,8–1,2 m/s w pionach i podejściach, co zapewnia komfort akustyczny i rozsądne straty ciśnienia.

Materiały rur do instalacji wodociągowych

Wybór materiału rury wpływa bezpośrednio na dobór średnic — przy tej samej średnicy zewnętrznej różne materiały mają różne grubości ścianek, a tym samym różne średnice wewnętrzne.

Rury PEX (polietylen sieciowany)

Najpopularniejszy materiał w instalacjach domowych. Rury PEX są elastyczne, łatwe w montażu i odporne na korozję. Łączone zaciskowo lub za pomocą złączek przesuwnych. Dostępne w zwojach, co minimalizuje liczbę połączeń.

Rury PP (polipropylen)

Rury PP łączone metodą polifuzji (zgrzewania). Charakteryzują się dużą grubością ścianki, co oznacza stosunkowo małą średnicę wewnętrzną przy danej średnicy zewnętrznej. Trwałe i tanie, ale sztywne — wymagają większej liczby kształtek.

Rury miedziane

Tradycyjny materiał o doskonałych właściwościach bakteriostatycznych. Cienka ścianka daje dużą średnicę wewnętrzną. Łączone lutowaniem lub zaciskowo. Wyższy koszt materiałowy rekompensowany trwałością i higienicznością.

Rury wielowarstwowe (PEX-Al-PEX)

Łączą zalety rur z tworzyw sztucznych i metalu. Warstwa aluminium nadaje rurze kształt i ogranicza rozszerzalność cieplną. Popularne w instalacjach ciepłej wody użytkowej.

Poniższa tabela zestawia typowe średnice handlowe rur różnych materiałów wraz z ich średnicami wewnętrznymi:

Widać wyraźnie, że rura PP 25 mm (średnica wewnętrzna 16,6 mm) przepuści znacznie mniej wody niż rura PEX 25 mm (średnica wewnętrzna 20,0 mm) czy miedziana 22 mm (średnica wewnętrzna 20,0 mm) przy tej samej prędkości przepływu. To częsta przyczyna błędów — projektant zakłada „średnicę 25", nie uwzględniając różnic materiałowych.

Przykład praktyczny — dom jednorodzinny z dwoma łazienkami

Rozpatrzmy dom jednorodzinny, piętrowy, z następującymi przyborami sanitarnymi:

Parter:

• kuchnia: zlewozmywak ($q_n$ = 0,07), zmywarka ($q_n$ = 0,15)
• łazienka: umywalka ($q_n$ = 0,07), WC ze spłuczką zbiornikową ($q_n$ = 0,13), natrysk ($q_n$ = 0,15)
• pomieszczenie gospodarcze: pralka ($q_n$ = 0,25), zawór czerpalny DN 15 ($q_n$ = 0,15)

Piętro:

• łazienka: umywalka ($q_n$ = 0,07), WC ze spłuczką zbiornikową ($q_n$ = 0,13), wanna ($q_n$ = 0,15), bidet ($q_n$ = 0,07)

Krok 1 — Suma wypływów normatywnych

Sumujemy wszystkie wypływy normatywne:

$\Sigma q_n = 0{,}07 + 0{,}15 + 0{,}07 + 0{,}13 + 0{,}15 + 0{,}25 + 0{,}15 + 0{,}07 + 0{,}13 + 0{,}15 + 0{,}07 = 1{,}39 \ \mathrm{dm}^3/\mathrm{s}$

Krok 2 — Przepływ obliczeniowy

Dla budynku mieszkalnego przy $\Sigma q_n = 1{,}39$ dm³/s stosujemy wzór:

$q_{obl} = 0{,}682 \cdot (1{,}39)^{0,45} - 0{,}14 = 0{,}682 \cdot 1{,}163 - 0{,}14 = 0{,}653 \ \mathrm{dm}^3/\mathrm{s}$

Krok 3 — Średnica przewodu rozdzielczego

Przyjmujemy dopuszczalną prędkość dla przewodu rozdzielczego $v$ = 1,0 m/s. Przeliczamy przepływ na m³/s:

$q_{obl} = 0{,}653 \ \mathrm{dm}^3/\mathrm{s} = 0{,}000653 \ \mathrm{m}^3/\mathrm{s}$

Obliczamy minimalną średnicę wewnętrzną:

Dobieramy rurę:

• PEX 32 x 3,0 — średnica wewnętrzna 26,0 mm. Sprawdzamy prędkość: $v = \frac{4 \cdot 0{,}000653}{\pi \cdot 0{,}026^2} = 1{,}23$ m/s. Przekracza 1,0 m/s dla przewodu rozdzielczego — za mało.
• PEX 40 x 3,7 — średnica wewnętrzna 32,6 mm. Prędkość: $v = \frac{4 \cdot 0{,}000653}{\pi \cdot 0{,}0326^2} = 0{,}78$ m/s. Warunek spełniony.

Alternatywnie w miedzi: Cu 28 x 1,5 (d_w = 25 mm, $v$ = 1,33 m/s — za dużo) lub Cu 35 x 1,5 (d_w = 32 mm, $v$ = 0,81 m/s — OK).

Krok 4 — Pion zasilający piętro

Piętro posiada: umywalka, WC, wanna, bidet. Suma $\Sigma q_n = 0{,}07 + 0{,}13 + 0{,}15 + 0{,}07 = 0{,}42$ dm³/s.

Przepływ obliczeniowy: $q_{obl} = 0{,}682 \cdot (0{,}42)^{0,45} - 0{,}14 = 0{,}682 \cdot 0{,}677 - 0{,}14 = 0{,}322$ dm³/s.

Dla pionu (dopuszczalna prędkość 1,5 m/s):

$d = \sqrt{\frac{4 \cdot 0{,}000322}{3{,}1416 \cdot 1{,}5}} = \sqrt{0{,}000273} = 0{,}0165 \ \mathrm{m} = 16{,}5 \ \mathrm{mm}$

Dobieramy PEX 25 x 2,5 (d_w = 20 mm). Prędkość: $v = \frac{4 \cdot 0{,}000322}{\pi \cdot 0{,}020^2} = 1{,}02$ m/s. Warunek spełniony z zapasem.

Krok 5 — Podejście do pojedynczego przyboru

Podejście do natrysku ($q_n$ = 0,15 dm³/s, $q_{obl}$ = 0,15 dm³/s — jeden przybór, brak redukcji):

$d = \sqrt{\frac{4 \cdot 0{,}00015}{3{,}1416 \cdot 1{,}5}} = 0{,}0113 \ \mathrm{m} = 11{,}3 \ \mathrm{mm}$

Dobieramy PEX 16 x 2,0 (d_w = 12 mm). Prędkość: $v = 1{,}33$ m/s — mieści się w limicie 1,5 m/s.

Całość obliczeń dla takiego budynku można przeprowadzić automatycznie w naszym kalkulatorze doboru średnic, który oblicza każdy odcinek z osobna i proponuje odpowiednie średnice handlowe.

Cyrkulacja ciepłej wody użytkowej

W budynkach, w których odległość od źródła ciepłej wody (kotła, podgrzewacza) do najdalszego punktu czerpalnego przekracza kilka metrów, pojawia się problem długiego oczekiwania na ciepłą wodę. Rozwiązaniem jest instalacja cyrkulacji c.w.u. — dodatkowy przewód powrotny, którym schłodzona woda wraca do źródła ciepła.

Cyrkulacja wpływa na dobór średnic w następujący sposób:

• Przewód cyrkulacyjny dobiera się na podstawie strat ciepła przewodów zasilających, a nie na podstawie wypływów normatywnych. Typowe średnice to PEX 16 lub PEX 20.
• Przewód zasilający c.w.u. musi mieć taką samą średnicę jak odpowiadający mu przewód zimnej wody (bo obsługuje te same przybory).
• Pompa cyrkulacyjna dobierana jest na podstawie przepływu cyrkulacyjnego i oporów hydraulicznych pętli.

Zgodnie z aktualnymi Warunkami Technicznymi, cyrkulacja jest wymagana, gdy objętość wody w przewodach od podgrzewacza do najdalszego punktu czerpalnego przekracza 3 dm³. W praktyce dotyczy to większości domów jednorodzinnych z centralnym podgrzewaczem.

Warto pamiętać, że cyrkulacja wymusza stały przepływ wody w instalacji, co eliminuje problem stagnacji, ale zwiększa straty ciepła. Dlatego przewody cyrkulacyjne powinny być dobrze zaizolowane termicznie.

Najczęstsze błędy przy doborze średnic

Błąd 1 — Porównywanie średnic bez uwzględnienia materiału

Rura PP 25 mm ma średnicę wewnętrzną zaledwie 16,6 mm, podczas gdy PEX 25 mm — aż 20,0 mm. Różnica w polu przekroju wynosi ponad 45%. Projektant, który zamieni materiał bez przeliczenia, może otrzymać instalację o zupełnie innych parametrach hydraulicznych.

Błąd 2 — Pomijanie strat ciśnienia na armaturze

Sama średnica rury to nie wszystko. Każdy zawór, kolano, trójnik i filtr powoduje dodatkowe straty ciśnienia. W rozbudowanej instalacji straty miejscowe mogą stanowić 30–50% strat całkowitych. Należy je uwzględnić przy weryfikacji, czy ciśnienie na najdalszym punkcie czerpalnym jest wystarczające (min. 0,05 MPa).

Błąd 3 — Brak uwzględnienia ciśnienia dyspozycyjnego

Dobór średnic musi uwzględniać dostępne ciśnienie w sieci wodociągowej. Jeśli ciśnienie na przyłączu wynosi zaledwie 0,25 MPa, a budynek jest piętrowy (strata ciśnienia na wysokości ok. 0,05 MPa na kondygnację), margines na straty liniowe i miejscowe jest bardzo mały. W takich przypadkach trzeba zastosować większe średnice lub zestaw hydroforowy.

Przy projektowaniu przyłącza wodociągowego pomocny jest nasz kalkulator przyłącza i sieci wodociągowej, który uwzględnia straty ciśnienia na długości przewodu.

Błąd 4 — Przewymiarowanie instalacji

Zbyt duże średnice to nie tylko wyższy koszt. W instalacji ciepłej wody przewymiarowanie oznacza większą objętość wody w rurach, dłuższe oczekiwanie na ciepłą wodę i większe straty ciepła. W przypadku zimnej wody — dłuższa stagnacja wody w przewodach, co przy wyższych temperaturach otoczenia sprzyja rozwojowi bakterii Legionella.

Błąd 5 — Dobór „na oko" bez obliczeń

Często spotykana praktyka „PEX 20 na podejścia, PEX 25 na piony, PEX 32 na rozdzielacz" może zadziałać w małym mieszkaniu, ale w domu z kilkoma łazienkami lub w budynku wielorodzinnym prowadzi do poważnych problemów z ciśnieniem i przepływem.

Podsumowanie

Prawidłowy dobór średnic instalacji wodociągowej wymaga systematycznego podejścia: od zestawienia przyborów, przez obliczenie przepływów, aż po dobór średnic z uwzględnieniem materiału rur i kryteriów prędkości. Norma PN-92/B-01706 dostarcza sprawdzoną metodykę obliczeniową, która — mimo upływu lat — pozostaje podstawowym narzędziem projektanta instalacji sanitarnych w Polsce.

Kluczowe zasady:

• Zawsze zaczynaj od zestawienia przyborów i obliczenia $\Sigma q_n$,
• Stosuj odpowiednie wzory na przepływ obliczeniowy dla typu budynku,
• Uwzględniaj średnicę wewnętrzną rury, nie zewnętrzną,
• Sprawdzaj kryterium prędkości dla każdego rodzaju przewodu,
• Weryfikuj dostępność ciśnienia na najdalszych punktach czerpalnych.

Wszystkie te obliczenia wykonasz szybko i bezbłędnie w naszym kalkulatorze doboru średnic przewodów wodociągowych. Wystarczy wpisać liczbę i rodzaj przyborów sanitarnych, a kalkulator sam obliczy przepływy i dobierze średnice rur.
