Dobór zaworu bezpieczeństwa w instalacjach grzewczych – normy, obliczenia, praktyka

---

Zawór bezpieczeństwa to element, o którym projektant woli nigdy nie myśleć w kontekście jego zadziałania — ale musi o nim myśleć zawsze w kontekście doboru. Prawidłowo dobrany zawór jest bezpiecznikiem ostatniej szansy: urządzeniem, które w przypadku awarii regulacji, zaniku przepływu czy utraty kontroli nad źródłem ciepła, zapobiega katastrofalnemu wzrostowi ciśnienia w instalacji. Błędny dobór — czy to zaniżony, czy zawyżony — może prowadzić do uszkodzenia urządzeń, zagrożenia zdrowia i życia ludzi, a w najlepszym razie do odrzucenia dokumentacji przez Urząd Dozoru Technicznego.

Jeśli chcesz szybko i poprawnie dobrać zawór bezpieczeństwa dla kotła lub węzła cieplnego, skorzystaj z naszego kalkulatora doboru zaworu bezpieczeństwa.

Podstawy prawne i normatywne

Dobór zaworów bezpieczeństwa w instalacjach grzewczych nie jest kwestią doświadczenia czy intuicji — jest ściśle regulowany przez normy i przepisy. Projektant musi uwzględnić wymagania wynikające z kilku kluczowych dokumentów:

• Dyrektywa ciśnieniowa PED 2014/68/UE — europejska regulacja dotycząca urządzeń ciśnieniowych, określająca wymagania zasadnicze bezpieczeństwa.
• PN-B-02414:1999 — polska norma „Ogrzewnictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi". Jest to podstawowy dokument dla projektantów instalacji c.o. w Polsce.
• PN-EN 12828 — europejski standard projektowania wodnych systemów grzewczych w budynkach.
• PN-EN ISO 4126-1 — zharmonizowana norma dotycząca urządzeń zabezpieczających przed nadmiernym ciśnieniem, definiująca wymagania konstrukcyjne i obliczeniowe dla zaworów bezpieczeństwa.
• WUDT-UC-WO-O — Warunki Urzędu Dozoru Technicznego, określające szczegółowe wymagania techniczne dla urządzeń ciśnieniowych podlegających dozorowi.

Dobór „na oko" — na przykład na podstawie samej średnicy przyłącza kotła — jest błędem metodologicznym. Średnica przyłącza nie mówi nic o wymaganej przepustowości zaworu, a ta zależy od mocy źródła ciepła, ciśnienia nastawy, współczynnika wypływu i właściwości fizycznych medium.

Zjawiska fizyczne w sytuacjach awaryjnych

Aby zrozumieć, dlaczego dobór zaworu bezpieczeństwa wymaga precyzyjnych obliczeń, trzeba rozumieć zjawiska fizyczne zachodzące w instalacji w warunkach awaryjnych.

Produkcja pary w kotłach

Gdy kocioł pracuje, a odbiór ciepła zostaje przerwany (np. awaria pompy obiegowej, zamknięcie zaworów), cała moc cieplna kotła zostaje skumulowana w wodzie kotłowej. Temperatura wody rośnie, a po osiągnięciu temperatury nasycenia odpowiadającej ciśnieniu w instalacji rozpoczyna się wrzenie. Powstająca para wodna ma objętość kilkaset razy większą niż ciecz, z której powstała — i to właśnie gwałtowne odparowanie stanowi główne zagrożenie. Zawór bezpieczeństwa musi być w stanie odprowadzić całą produkcję pary wynikającą z mocy kotła.

Ekspansja objętościowa

Nawet przed osiągnięciem temperatury wrzenia, wzrost temperatury wody powoduje jej ekspansję objętościową. W instalacji zamkniętej bez sprawnego naczynia wzbiorczego ten przyrost objętości przekłada się bezpośrednio na wzrost ciśnienia. Zawór bezpieczeństwa stanowi ostatnią barierę chroniącą instalację.

Scenariusz „Tube Rupture" — awaria wymiennika w węźle cieplnym

W węzłach cieplnych zasilanych z sieci ciepłowniczej występuje dodatkowe zagrożenie, specyficzne dla wymienników ciepła. Jeśli dojdzie do pęknięcia rurki w wymienniku (tzw. double ended rupture), medium z obiegu sieciowego o ciśnieniu rzędu 5-10 bar może wtargnąć do instalacji wewnętrznej, zaprojektowanej na ciśnienie 3 bar. Różnica ciśnień jest na tyle duża, że wewnętrzna instalacja może ulec poważnym uszkodzeniom w ułamku sekundy.

Kluczowe jest tu rozróżnienie typów wymienników:

• Wymienniki JAD (rurkowe) — posiadają rurki o określonej średnicy wewnętrznej. W scenariuszu awarii możliwe jest obliczenie wycieku na podstawie podwójnego przekroju rurki i różnicy ciśnień.
• Wymienniki płytowe — nie mają pojedynczych rurek, a kanały przepływowe tworzone przez profile płyt. Scenariusz awarii jest bardziej złożony, ale metoda obliczeniowa opiera się na analogicznych zasadach.

Kluczowe parametry doboru

Prawidłowy dobór zaworu bezpieczeństwa wymaga znajomości kilku parametrów fizycznych i katalogowych. Każdy z nich ma istotny wpływ na wynik obliczeń.

Ciśnienie nastawy ($p_{nastawy}$)

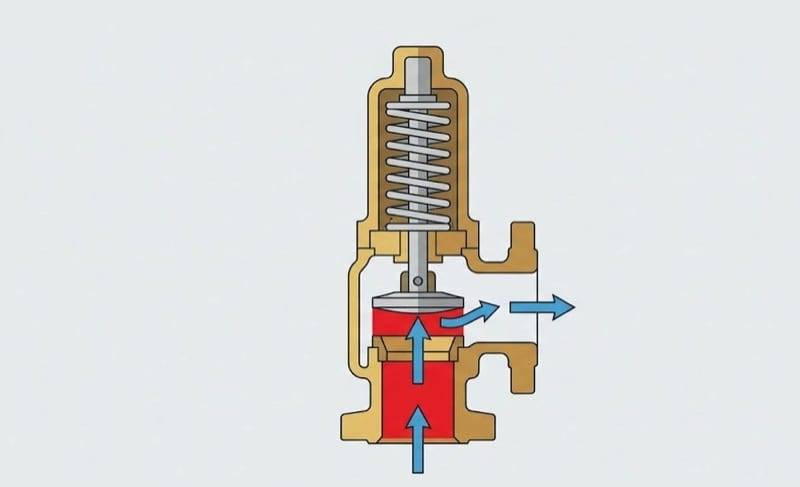

Ciśnienie nastawy to ciśnienie, przy którym zawór rozpoczyna otwieranie. Stanowi granicę bezpieczeństwa dla chronionego urządzenia. Nie może przekraczać maksymalnego dopuszczalnego ciśnienia roboczego kotła lub instalacji. Wartość ta wynika z dokumentacji technicznej źródła ciepła.

Współczynnik wypływu ($\alpha_w$ / $K_{dr}$)

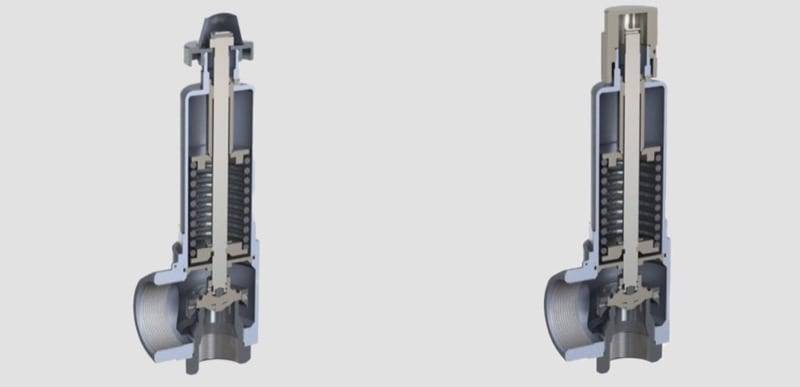

Współczynnik wypływu określa rzeczywistą przepustowość zaworu w stosunku do przepustowości idealnej. Jest parametrem katalogowym producenta, potwierdzonym badaniami. Rozróżniamy dwa główne typy zaworów:

Uwaga: Przyjmowanie zawyżonego współczynnika $\alpha_w$ jest jednym z najczęstszych błędów projektowych. Prowadzi do zaniżenia wymaganej średnicy kanału przepływowego i w efekcie do doboru zaworu o niewystarczającej przepustowości.

Ciepło parowania ($r$)

Ciepło parowania to ilość energii potrzebna do odparowania 1 kg wody przy danym ciśnieniu. Zależność jest odwrotna: im wyższe ciśnienie, tym niższa wartość $r$. Oznacza to, że przy wyższym ciśnieniu nastawy ta sama moc kotła generuje więcej pary — i zawór musi mieć większą przepustowość. Wartość $r$ jest interpolowana z tablic parowych na podstawie ciśnienia zrzutowego.

Algorytm obliczeniowy krok po kroku

Sposób wyznaczenia wymaganej przepustowości zaworu bezpieczeństwa oraz jego średnicy zależy od rodzaju chronionego źródła ciepła. Projektant powinien w pierwszej kolejności zidentyfikować, czy zabezpieczeniu podlega kocioł, czy wymiennik w węźle cieplnym, a w przypadku węzła — zweryfikować relację ciśnień między stroną pierwotną a wtórną.

Ścieżka A: Kotły wodne

Dla kotłów wodnych algorytm obliczeniowy opiera się na założeniu, że w sytuacji awaryjnej cała moc cieplna urządzenia zostaje zużyta na odparowanie wody.

Punktem wyjścia jest wzór na przepustowość zaworu bezpieczeństwa z normy PN-81/M-35630:

gdzie:

• $K_1$ — współczynnik poprawkowy uwzględniający właściwości pary i jej parametry przed zaworem (odczytywany z wykresu zamieszczonego w normie; dla $p_1 = 0{,}3 \div 0{,}6$ MPa wynosi $0{,}53 \div 0{,}52$),
• $\alpha$ — dopuszczalny współczynnik wypływu zaworu dla par i gazów, $\alpha = 0{,}9 \cdot \alpha_{rzecz}$,
• $\alpha_{rzecz}$ — rzeczywisty współczynnik wypływu zaworu, wyznaczony metodą doświadczalną,
• $A$ — obliczeniowa powierzchnia kanału dopływowego zaworu [mm²],
• $p_1$ — maksymalne nadciśnienie przed zaworem, nie większe niż $1{,}1$ ciśnienia dopuszczalnego zabezpieczanego kotła [MPa].

Projektant prowadzi obliczenia w następujących krokach:

Krok 1 — Nadciśnienie zrzutowe ($p_1$):

Nadciśnienie nastawy powiększone o 10%:

Krok 2 — Wymagana przepustowość pary ($m$):

gdzie:

• $Q$ — moc cieplna kotła [kW],
• $r$ — ciepło parowania wody [kJ/kg] przy ciśnieniu zrzutowym (interpolowane z tablic parowych).

Krok 3 — Minimalna powierzchnia kanału przepływowego ($A$):

Przekształcenie wzoru wyjściowego ze względu na $A$:

Krok 4 — Minimalna średnica kanału przepływowego ($d_0$):

Przeliczenie powierzchni kołowego przekroju na średnicę:

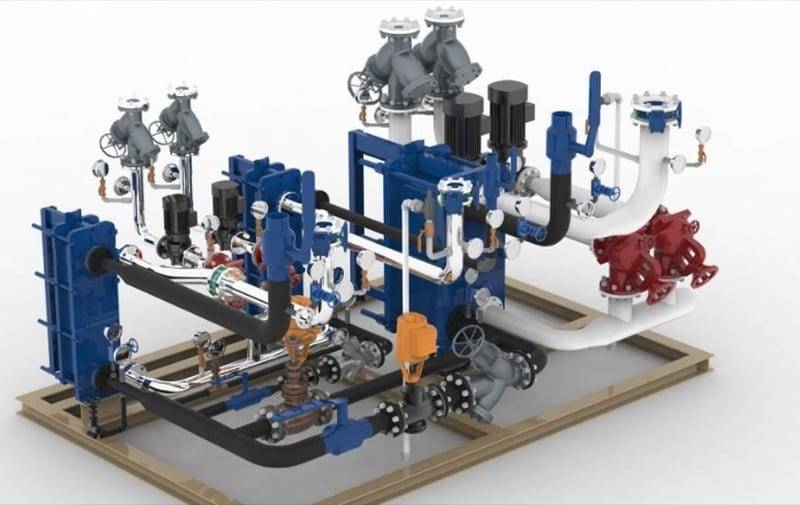

Ścieżka B: Węzły cieplne (wymienniki)

Gdy źródłem ciepła jest wymiennik w węźle cieplnym, norma PN-B-02414:1999 (pkt 2.2.2.2) stosuje inne wzory niż dla kotłów. Kluczowe jest porównanie ciśnienia nominalnego sieci ciepłowniczej ($p_2$) z dopuszczalnym ciśnieniem instalacji ogrzewania po stronie wtórnej ($p_1$). W zależności od tej relacji projektant stosuje jeden z dwóch wariantów.

Wariant a): Ciśnienie sieciowe mniejsze lub równe instalacyjnemu ($p_2 \le p_1$)

W tym przypadku awaria wymiennika nie spowoduje wzrostu ciśnienia powyżej wartości dopuszczalnej — ciśnienie sieci jest niższe niż nastawa zaworu. Przepustowość zaworu bezpieczeństwa wyznacza się na podstawie pojemności instalacji:

gdzie $V$ to pojemność instalacji ogrzewania wodnego [m³], a $0{,}44$ to współczynnik przeliczeniowy.

Wariant b): Ciśnienie sieciowe większe niż instalacyjne ($p_2 > p_1$)

Jest to sytuacja najczęściej spotykana w węzłach zasilanych z miejskiej sieci ciepłowniczej. Projektant musi uwzględnić scenariusz awarii wymiennika — pęknięcia rurki lub uszczelki płyty — i wtargnięcia wody sieciowej o wysokim ciśnieniu do instalacji wewnętrznej. Przepustowość zaworu wyznacza się ze wzoru:

gdzie:

• $p_2$ — ciśnienie nominalne sieci ciepłowniczej [bar],
• $p_1$ — ciśnienie nastawy zaworu bezpieczeństwa [bar],
• $\rho$ — gęstość wody sieciowej przy obliczeniowej temperaturze [kg/m³],
• $b$ — współczynnik zależny od różnicy ciśnień: $b = 1$ gdy $p_2 - p_1 \le 5$ bar, $b = 2$ gdy $p_2 - p_1 > 5$ bar,
• $A$ — powierzchnia przekroju poprzecznego jednej rurki wężownicy [m²]; dla wymienników płytowych, gdy brak danych z aprobaty technicznej, przyjmuje się $A = 1 \times 10^{-4}$ m²,
• $447{,}3$ — współczynnik przeliczeniowy.

Średnica kanału zaworu dla wymienników

Dla wymienników ciepła norma podaje odrębny wzór na minimalną średnicę kanału przepływowego, uwzględniający fakt, że medium zrzutowe jest cieczą (nie parą):

gdzie:

• $M$ — przepustowość zaworu bezpieczeństwa [kg/s],
• $\alpha_c$ — dopuszczalny współczynnik wypływu zaworu dla cieczy, $\alpha_c = 0{,}9 \cdot \alpha_{c\ rz}$ (gdzie $\alpha_{c\ rz}$ to rzeczywisty współczynnik wypływu wg PN-82/M-74101),
• $p_1$ — ciśnienie dopuszczalne instalacji ogrzewania [bar],
• $\rho$ — gęstość wody sieciowej przy obliczeniowej temperaturze [kg/m³],
• $54$ — współczynnik przeliczeniowy.

Warto zwrócić uwagę na istotną różnicę w stosunku do wzoru dla kotłów: w mianowniku pod pierwiastkiem pojawia się iloczyn $p_1 \cdot \rho$, a nie samo ciśnienie $p_1$. Wynika to z tego, że zawór w węźle cieplnym zrzuca ciecz, a nie parę — obliczenia opierają się na hydraulice przepływu cieczy, nie na termodynamice parowania.

„Zasada 15 mm" i wymogi konstrukcyjne

Norma PN-B-02414 w punkcie 2.2.2.2 wprowadza istotne ograniczenie konstrukcyjne: minimalna średnica wewnętrzna króćca zaworu bezpieczeństwa musi wynosić 15 mm, nawet jeśli obliczenia wskazują mniejszą wartość.

Warto również pamiętać o wymaganiu dotyczącym rury wyrzutowej — średnica rury za zaworem bezpieczeństwa nie może być mniejsza niż średnica wylotu z zaworu. Zmniejszenie przekroju rury wyrzutowej spowodowałoby wzrost oporów przepływu i ograniczenie rzeczywistej przepustowości zaworu poniżej wartości projektowej.

Najczęstsze błędy projektowe

Na podstawie analizy dokumentacji projektowej i doświadczeń z odbiorów UDT można wskazać najczęściej popełniane błędy przy doborze zaworów bezpieczeństwa:

1. Przyjmowanie zawyżonego współczynnika $\alpha_w$ — stosowanie wartości „z pamięci" zamiast danych z karty katalogowej konkretnego zaworu. Różnica między $\alpha_w = 0{,}5$ a $\alpha_w = 0{,}65$ może oznaczać konieczność doboru zaworu o jeden rozmiar większego.

2. Pomijanie ciśnienia sieciowego przy projektowaniu węzłów — obliczanie zaworu bezpieczeństwa wyłącznie z mocy cieplnej, bez uwzględnienia scenariusza awarii wymiennika. Dla wymienników JAD zasilanych z sieci o ciśnieniu 12–16 bar to właśnie leak scenario może okazać się wariantem krytycznym.

3. Brak korekty ciepła parowania $r$ dla wyższych ciśnień — stosowanie stałej wartości $r = 2\ 257$ kJ/kg (odpowiadającej ciśnieniu atmosferycznemu) zamiast wartości skorygowanej. Przy ciśnieniu nastawy 6 bar rzeczywista wartość $r$ jest o około 8% niższa, co bezpośrednio przekłada się na wymaganą przepustowość.

4. Dobór na podstawie średnicy przyłącza — błąd pozornie oczywisty, ale wciąż spotykany. Średnica przyłącza kotła nie determinuje wymaganej przepustowości zaworu bezpieczeństwa.

5. Pomijanie zasady minimalnej średnicy 15 mm — dobór zaworu z gniazdem mniejszym niż 15 mm tam, gdzie norma tego zabrania.

Podsumowanie

Dobór zaworu bezpieczeństwa to proces, który wymaga od projektanta uwzględnienia wielu wzajemnie powiązanych parametrów: mocy źródła ciepła, ciśnienia nastawy, współczynnika wypływu zależnego od konstrukcji zaworu, ciepła parowania zależnego od ciśnienia, a w przypadku węzłów cieplnych — dodatkowego scenariusza awarii wymiennika. Pominięcie któregokolwiek z tych elementów może prowadzić do niedowymiarowania zaworu i odrzucenia dokumentacji na etapie odbioru UDT.

Kluczowe zasady, o których warto pamiętać:

• Zawsze stosuj współczynnik wypływu $\alpha_w$ z karty katalogowej konkretnego zaworu, nie wartości orientacyjne.
• Koryguj ciepło parowania $r$ dla rzeczywistego ciśnienia zrzutowego — różnica sięga kilkunastu procent.
• Dla węzłów cieplnych z wymiennikami JAD sprawdzaj oba scenariusze (moc cieplna i leak scenario) i dobieraj zawór na wariant krytyczny.
• Nie schodź poniżej minimalnej średnicy gniazda 15 mm wymaganej przez PN-B-02414.

Rzetelne przeprowadzenie tych obliczeń to fundament bezpiecznej i zgodnej z przepisami dokumentacji projektowej. Jeśli chcesz zweryfikować swoje obliczenia lub przyspieszyć pracę, możesz skorzystać z naszego kalkulatora doboru zaworu bezpieczeństwa.
