Instalacja sprężonego powietrza — projektowanie, obliczenia i dobór średnic

---

Sprężone powietrze jest jednym z najczęściej stosowanych nośników energii w przemyśle — używa się go do napędu narzędzi pneumatycznych, sterowania automatyką, malowania natryskowego czy czyszczenia elementów. Niestety jest to również jedno z najdroższych mediów: szacuje się, że zaledwie 10–15% energii elektrycznej zużywanej przez kompresor zamienia się w użyteczną pracę sprężonego powietrza, reszta to straty cieplne. Właśnie dlatego prawidłowe zaprojektowanie instalacji rurowej ma ogromne znaczenie — każdy zbędny spadek ciśnienia to wyższe rachunki za prąd.

Jeśli chcesz szybko sprawdzić spadek ciśnienia i dobrać średnice rur w swojej instalacji, skorzystaj z naszego kalkulatora sprężonego powietrza.

Dlaczego układ instalacji sprężonego powietrza jest tak ważny?

Kompresor wytwarza powietrze pod określonym ciśnieniem — najczęściej 6–10 bar. Zanim jednak medium dotrze do punktu odbioru, musi pokonać opory w rurach, kolanach, trójnikach, zaworach i filtrach. Jeśli instalacja jest źle zaprojektowana, ciśnienie na końcówce narzędzia może być o 1–2 bar niższe niż na wyjściu z kompresora. To zmusza użytkownika do podnoszenia ciśnienia roboczego, co zwiększa zużycie energii o około 7% na każdy bar.

Dobrze zaprojektowany system rur sprężonego powietrza:

• minimalizuje straty ciśnienia (zalecany spadek ciśnienia w całej instalacji to maksymalnie 0,1 bar, a najlepiej poniżej 0,5 bar łącznie ze wszystkimi elementami),
• zapewnia stabilne ciśnienie we wszystkich punktach odbioru,
• ogranicza powstawanie kondensatu w przewodach,
• umożliwia przyszłą rozbudowę zakładu bez konieczności wymiany rur.

Materiały rur do instalacji sprężonego powietrza

Wybór materiału rur ma wpływ na trwałość instalacji, opory przepływu, łatwość montażu i koszty eksploatacji. Poniżej porównanie najczęściej stosowanych materiałów.

Rekomendacja: W nowych instalacjach przemysłowych najczęściej stosuje się systemy aluminiowe ze złączkami zaciskowymi. Oferują one najlepszy kompromis między niskimi oporami, łatwością montażu i trwałością. W małych warsztatach rzemieślniczych sprawdzają się również rury PE lub miedziane.

Uwaga o PVC: Rury PVC są stanowczo odradzane w instalacjach sprężonego powietrza. Pod wpływem ciśnienia mogą pękać gwałtownie, tworząc niebezpieczne odłamki. Wiele norm i przepisów BHP zabrania ich stosowania w instalacjach ciśnieniowych.

Układy instalacji sprężonego powietrza

Wybór topologii instalacji zależy od kształtu hali, rozmieszczenia punktów odbioru i wymagań dotyczących stabilności ciśnienia.

Układ liniowy (przelotowy)

Rura główna biegnie od kompresora w jednym kierunku, a od niej odchodzą odgałęzienia do poszczególnych stanowisk. Jest to najprostszy i najtańszy układ, sprawdzający się w długich, wąskich halach z niewielką liczbą odbiorców.

Wadą układu liniowego jest to, że im dalej od kompresora, tym niższe ciśnienie na końcówce. Ponadto cały przepływ przechodzi przez jeden przewód, co przy dużych obciążeniach generuje większe spadki ciśnienia.

Układ pierścieniowy (pętlowy)

Rura główna tworzy zamkniętą pętlę wokół hali. Sprężone powietrze może dotrzeć do każdego punktu odbioru dwiema drogami, co wyrównuje ciśnienie i zmniejsza spadki. Jest to zalecany układ dla większości instalacji przemysłowych.

Dodatkową zaletą pętli jest to, że efektywna średnica na każdym odcinku jest większa — powietrze rozdziela się na dwa strumienie, więc prędkość w rurze jest niższa, a co za tym idzie, mniejsze są opory.

Układ mieszany

W praktyce często stosuje się kombinację obu układów: pierścień jako magistralę główną z odnogami liniowymi doprowadzającymi powietrze do stanowisk. Do tego dochodzą kolektory zbiorcze (tzw. manifoldy), które umożliwiają podłączenie wielu narzędzi w jednym punkcie.

Ważna zasada: Rury główne powinny mieć spadek 1–2% w kierunku odprowadzania kondensatu, z odwadniaczami w najniższych punktach instalacji.

Obliczanie spadku ciśnienia w instalacji

Kluczowym elementem projektowania jest obliczenie spadku ciśnienia w rurociągu, aby upewnić się, że ciśnienie na najdalszym punkcie odbioru jest wystarczające. Spadek ciśnienia w rurze prostej opisuje równanie Darcy'ego-Weisbacha:

Gdzie:

• $\Delta P$ — spadek ciśnienia [Pa]
• $\lambda$ — współczynnik tarcia (bezwymiarowy, zależy od liczby Reynoldsa i chropowatości rury)
• $L$ — długość odcinka rury [m]
• $d$ — średnica wewnętrzna rury [m]
• $\rho$ — gęstość sprężonego powietrza [kg/m³]
• $v$ — prędkość przepływu powietrza [m/s]

Gęstość powietrza sprężonego zależy od ciśnienia roboczego. Dla ciśnienia $p$ [bar] w temperaturze $T$ [K]:

Gdzie $R = 287{,}05 \ \mathrm{J/(kg \cdot K)}$ to stała gazowa powietrza. Dla ciśnienia 7 bar i temperatury 20°C ($T$ = 293 K) gęstość wynosi około 8,32 kg/m³.

W praktyce inżynierskiej częściej stosuje się uproszczony wzór empiryczny, który bezpośrednio podaje spadek ciśnienia w barach:

Gdzie:

• $L$ — długość rury [m]
• $Q_n$ — przepływ powietrza w warunkach normalnych [l/s]
• $d$ — średnica wewnętrzna rury [mm]
• $p$ — ciśnienie robocze [bar]

Wartość 450 jest stałą empiryczną uwzględniającą właściwości powietrza i współczynnik tarcia dla typowych rur przemysłowych. Do szybkich obliczeń zachęcam do skorzystania z kalkulatora sprężonego powietrza, który automatycznie uwzględnia wszystkie powyższe zależności.

Zalecane prędkości i średnice rur

Zbyt wysoka prędkość powietrza w rurze powoduje nadmierne spadki ciśnienia i hałas. Zbyt niska prędkość oznacza przewymiarowanie i niepotrzebne koszty. Przyjmuje się następujące zalecane prędkości:

• Rura główna (magistrala): 6–8 m/s
• Odgałęzienia: 8–10 m/s
• Przyłącza do narzędzi: do 15 m/s

Poniższa tabela przedstawia orientacyjne średnice rur w zależności od przepływu powietrza (przy ciśnieniu roboczym 7 bar i zalecanej prędkości w rurze głównej 6–8 m/s):

Spadek ciśnienia dla różnych materiałów rur

Materiał rury wpływa na spadek ciśnienia ze względu na chropowatość wewnętrznej powierzchni. Poniższa tabela porównuje orientacyjny spadek ciśnienia na 100 m rury prostej o średnicy wewnętrznej 40 mm, przy przepływie 1,5 Nm³/min i ciśnieniu 7 bar:

Jak widać, różnica między aluminium a starą, skorodowaną stalą jest ogromna — spadek ciśnienia może być nawet 5–6 razy większy. To jeden z głównych powodów, dla których w modernizacjach zakładów wymienia się stare stalowe instalacje na aluminiowe.

Zarządzanie kondensatem i jakość powietrza

Sprężanie powietrza powoduje zagęszczenie pary wodnej. Kompresor o wydajności 5 Nm³/min, pracujący przy wilgotności względnej 60% i temperaturze otoczenia 25°C, wytwarza około 10–15 litrów kondensatu na dobę. Woda ta, jeśli nie zostanie usunięta, prowadzi do:

• korozji wewnętrznych ścian rur (szczególnie stalowych),
• uszkodzeń narzędzi pneumatycznych i siłowników,
• pogorszenia jakości w procesach malowania, piaskowania czy pakowania,
• zamarzania w przewodach biegnących przez nieogrzewane przestrzenie.

Elementy systemu uzdatniania powietrza

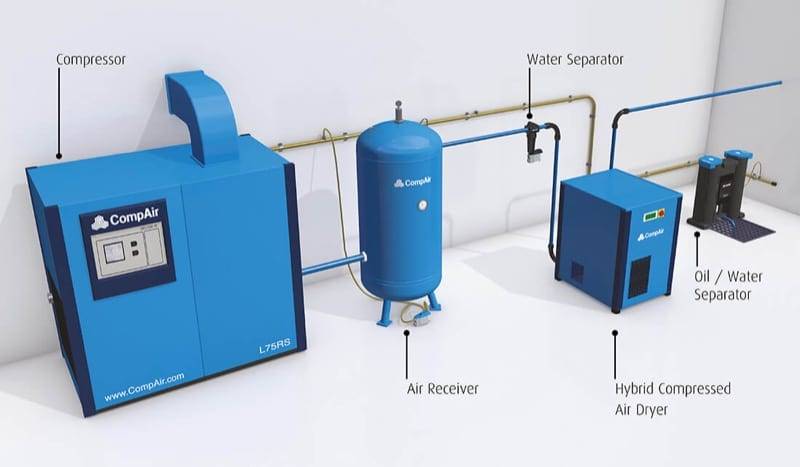

Prawidłowa instalacja powinna zawierać następujące elementy (w kolejności od kompresora):

1. Chłodnica końcowa (aftercooler) — obniża temperaturę powietrza za kompresorem, powodując skroplenie większości pary wodnej. Zazwyczaj wbudowana w kompresor.
2. Separator cyklonowy — usuwa grube krople wody i oleju bezpośrednio za chłodnicą.
3. Zbiornik ciśnieniowy (receiver) — buforuje ciśnienie, wyrównuje pulsacje i umożliwia dalsze osadzanie kondensatu.
4. Osuszacz — w zależności od wymagań stosuje się osuszacz ziębniczy (punkt rosy +3°C) lub adsorpcyjny (punkt rosy do –40°C i niżej).
5. Filtr dokładny — usuwa cząstki stałe i resztki oleju (filtry koalescencyjne do 0,01 mg/m³).
6. Odwadniacze automatyczne — montowane w najniższych punktach instalacji, na końcach ślepych odcinków i pod każdym pionowym spadkiem.

Klasy jakości sprężonego powietrza wg ISO 8573-1

Norma ISO 8573-1 definiuje klasy czystości sprężonego powietrza pod względem zawartości cząstek stałych, wody i oleju. Dla typowych zastosowań warsztatowych wystarczy klasa 4:4:4, natomiast dla przemysłu spożywczego lub farmaceutycznego wymagana jest klasa 1:2:1 lub wyższa.

Praktyczny przykład: instalacja dla małego warsztatu

Załóżmy, że projektujemy instalację sprężonego powietrza dla warsztatu mechanicznego o wymiarach 15 × 10 m. W warsztacie pracują jednocześnie:

• 2 klucze udarowe pneumatyczne (zużycie po 400 Nl/min każdy),
• 1 pistolet do malowania (250 Nl/min),
• 1 pistolet do przedmuchu (150 Nl/min).

Krok 1: Obliczenie zapotrzebowania na powietrze

Sumujemy zapotrzebowanie: 400 + 400 + 250 + 150 = 1 200 Nl/min = 1,2 Nm³/min.

Uwzględniamy współczynnik jednoczesności (nie wszystkie narzędzia pracują w tym samym momencie) — przyjmujemy 0,75:

$Q_n = 1{,}2 \cdot 0{,}75 = 0{,}9 \ \mathrm{Nm^3/min}$

Dodajemy 10–15% rezerwy na nieszczelności i przyszłą rozbudowę:

$Q_{proj} = 0{,}9 \cdot 1{,}15 \approx 1{,}04 \ \mathrm{Nm^3/min}$

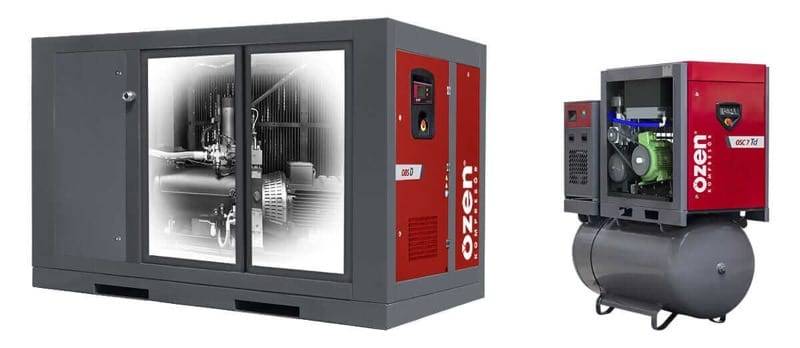

Krok 2: Dobór kompresora

Wybieramy kompresor śrubowy o wydajności co najmniej 1,04 Nm³/min (ok. 62 Nm³/h) przy ciśnieniu 8 bar. W praktyce wybiera się kompresor o mocy około 7,5 kW.

Krok 3: Dobór średnicy rury głównej

Przyjmujemy układ pierścieniowy (pętla) ze względu na prostokątny kształt hali. Obwód pętli: 2 × (15 + 10) = 50 m. W układzie pierścieniowym powietrze rozdziela się na dwa strumienie, więc przepływ w każdej połówce wynosi około 0,52 Nm³/min.

Korzystając z tabeli powyżej lub z kalkulatora sprężonego powietrza, dla przepływu 0,52 Nm³/min przy 8 bar dobieramy rurę aluminiową DN 25 (średnica wewnętrzna ok. 22 mm).

Krok 4: Sprawdzenie spadku ciśnienia

Na podstawie tabeli spadków ciśnienia powyżej, dla rury aluminiowej DN 25 (śr. wewn. ok. 22 mm) i przepływu 0,52 Nm³/min przy 8 bar, jednostkowy spadek ciśnienia wynosi około 0,035 bar na 100 m. Dla połówki pierścienia ($L$ = 25 m):

$\Delta p = 0{,}035 \cdot \frac{25}{100} = 0{,}009 \ \mathrm{bar}$

Spadek ciśnienia wynosi zaledwie 0,009 bar, co jest wartością znakomitą. Nawet po dodaniu oporów miejscowych (kolana, trójniki — przyjmuje się współczynnik 1,5–2,0 razy długość prostoliniowa) pozostajemy znacznie poniżej dopuszczalnego limitu 0,1 bar. Dokładne obliczenia dla Twojej instalacji wykonasz za pomocą kalkulatora sprężonego powietrza.

Krok 5: Dobór odgałęzień

Przyłącza do stanowisk wykonujemy z rur DN 15 (średnica wewnętrzna ok. 13 mm), które są wystarczające dla pojedynczych narzędzi o przepływie do 500 Nl/min. Długość odgałęzień w naszym warsztacie to maksymalnie 5 m, więc spadek ciśnienia na nich będzie pomijalny.

Najczęstsze błędy w instalacjach sprężonego powietrza

Na zakończenie warto wymienić najczęstsze błędy, które prowadzą do problemów eksploatacyjnych:

• Zbyt małe średnice rur — generują nadmierne spadki ciśnienia i zmuszają do pracy kompresora na wyższym ciśnieniu.
• Brak odwadniaczy — kondensat gromadzi się w najniższych punktach i niszczy narzędzia.
• Ostre kąty i gwałtowne zmiany kierunku — każde kolano 90° generuje opór równoważny kilku metrom rury prostej. Tam gdzie to możliwe, stosuj łuki o dużym promieniu.
• Brak zbiornika buforowego — powoduje duże wahania ciśnienia, szczególnie przy pracy narzędzi o dużym chwilowym zapotrzebowaniu.
• Stosowanie rur PVC — niebezpieczne ze względu na ryzyko gwałtownego pęknięcia pod ciśnieniem.
• Brak rezerwy na rozbudowę — warto dobrać średnice rur o jeden rozmiar większe niż minimalnie wymagane.

Podsumowanie

Projektowanie instalacji sprężonego powietrza wymaga uwzględnienia wielu czynników: od doboru materiału rur, przez obliczenie spadku ciśnienia, aż po zarządzanie kondensatem. Kluczowe zasady to: wybór układu pierścieniowego dla lepszego rozkładu ciśnienia, stosowanie nowoczesnych materiałów (aluminium) zamiast stali, zapewnienie odpowiedniego systemu uzdatniania powietrza i regularna kontrola szczelności.

Do szybkiego doboru średnic rur i weryfikacji spadku ciśnienia w instalacji skorzystaj z naszego kalkulatora sprężonego powietrza — wystarczy podać przepływ, ciśnienie i długość rurociągu, a kalkulator wyliczy optymalną średnicę i spadek ciśnienia.
