Obliczenia hydrauliczne i dobór średnic rur w kanalizacji grawitacyjnej

16 lutego 2025 | Kanalizacja

Poradnik obliczania przepływu i doboru średnic rur w kanalizacji grawitacyjnej według polskich norm

Projektowanie systemów kanalizacji grawitacyjnej wymaga precyzyjnych obliczeń hydraulicznych, uwzględniających polskie normy (m.in. PN-EN 12056-2) oraz specyfikę lokalnych warunków. W tym poradniku krok po kroku omówimy metodykę obliczeń przepływu ścieków, doboru średnic rur oraz kluczowe parametry techniczne. Artykuł oparto na aktualnych przepisach i praktykach stosowanych w Polsce, z uwzględnieniem narzędzi wspierających projektowanie, takich jak Kalkulator Przewodów Grawitacyjnych.

Obliczenie przepływu ścieków

Wzór Manninga – podstawa obliczeń

Przepływ w przewodach grawitacyjnych oblicza się według wzoru Manninga, który łączy parametry geometryczne rury z prędkością przepływu:

Q = \frac{1}{n} \cdot A \cdot R^{2/3} \cdot S^{1/2}

Gdzie:

$Q$ – natężenie przepływu $[m^3/s]$ ,
$n$ – współczynnik szorstkości Manninga $[m^{-1/3} s]$ ,
$A$ – pole przekroju czynnego $[m^2]$ ,
$R$ – promień hydrauliczny ( $R = \frac{A}{P}$ , gdzie $P$ – obwód zwilżony) $[m]$ ,
$S$ – spadek hydrauliczny (równy spadkowi dna kanału przy przepływie swobodnym) $[-]$ .

Współczynniki szorstkości $n$ dla różnych materiałów

Materiał rury	Wartość $n$ $[m^{-1 / 3} s]$
PVC/PE	0.009–0.011
Beton	0.012–0.014
Kamionka	0.013–0.015

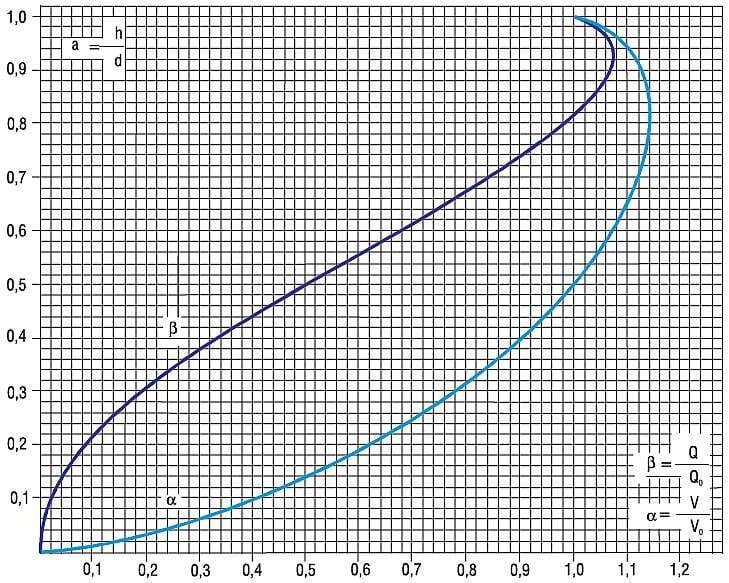

Krzywe sprawności przekroju ("listek Manninga")

Teoretyczne podstawy

Krzywe sprawności ilustrują zależność między stopniem napełnienia rury ( $h/D$ ) a stosunkiem przepływu przy częściowym napełnieniu ( $Q$ ) do przepływu przy pełnym napełnieniu ( $Q_0$ ). Podstawowe równanie dla przekrojów kołowych:

\frac{Q}{Q_0} = \frac{\theta - \sin\theta}{2\pi} \cdot \left(\frac{R}{R_0}\right)^{2/3}

Gdzie:

$\theta$ – kąt środkowy odpowiadający napełnieniu (w radianach),
$R$ – promień hydrauliczny przy częściowym napełnieniu,
$R_0$ – promień hydrauliczny przy pełnym napełnieniu ( $R_0 = D/4$ ).

Charakterystyka wykresu

Typowa krzywa sprawności ma kształt zbliżony do liścia klonu. Maksymalny przepływ występuje przy $h/D \approx 0.93$ , a nie przy pełnym napełnieniu, ze względu na wzrost oporów hydrodynamicznych.

Kluczowe punkty krzywej:

$h/D = 0.5 \rightarrow Q/Q_0 \approx 0.5$
$h/D = 0.7 \rightarrow Q/Q_0 \approx 0.8$
$h/D = 0.93 \rightarrow Q/Q_0 \approx 1.05$

Tabela wartości referencyjnych

Stopień napełnienia (h/D)	Q/Q₀ (PVC, n=0.01)	Q/Q₀ (Beton, n=0.014)
0.2	0.05	0.04
0.4	0.25	0.20
0.6	0.60	0.55
0.8	0.95	0.90
0.93	1.05	1.00

Automatyzacja obliczeń

Ręczne obliczenia są czasochłonne i podatne na błędy. Dlatego zalecamy wykorzystanie narzędzi takich jak Kalkulator Przewodów Grawitacyjnych, który:

Uwzględnia normy PN-EN i współczynniki szorstkości,
Generuje krzywe sprawności ("listek Manninga") w czasie rzeczywistym,
Optymalizuje średnice i spadki pod kątem samooczyszczania.

Podsumowanie

Projektowanie kanalizacji grawitacyjnej wymaga:

Obliczeń przepływu wzorem Manninga,
Analizy krzywych sprawności dla różnych napełnień,
Doboru średnic według minimalnych wartości z norm.

W przypadku skomplikowanych projektów warto wykorzystać dedykowane oprogramowanie, np. nasz kalkulator, który przyspieszy obliczenia i zminimalizuje ryzyko błędów.

Potrzebujesz wsparcia? Sprawdź nasze narzędzie i optymalizuj projekty kanalizacji w zgodzie z polskimi przepisami!
