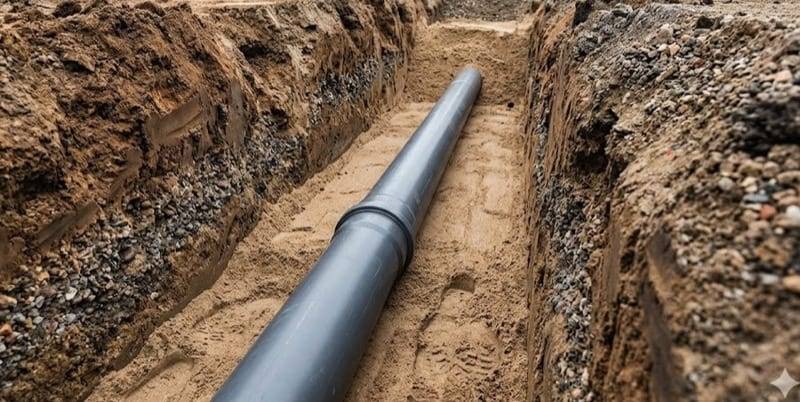

Obliczenia statyczne rur podziemnych wg ATV-A 127 — poradnik dla projektantów

---

Projektowanie rur podziemnych — kanalizacyjnych, wodociągowych i przemysłowych — wymaga sprawdzenia statycznego, niezależnego od obliczeń hydraulicznych. Rura układana w wykopie pracuje w układzie współpracującym z gruntem: obciążenie gruntu, ruchu drogowego i wody gruntowej przekazuje się na rurę, a ta przenosi je poprzez sztywność własną oraz reakcję otaczającego podłoża. Zaniedbanie tych sprawdzeń jest najczęstszą przyczyną deformacji i pęknięć rur po latach eksploatacji.

W tym poradniku krok po kroku omawiamy metodykę obliczeń statycznych rur podziemnych stosowaną przez nasz Kalkulator obciążeń rur podziemnych. Kalkulator łączy dwa uznane źródła: klasyczną Modified Iowa Formula (Watkins & Spangler 1958) dla wzorów na ugięcie i wyboczenie oraz ATV-DVWK-A 127 dla klasyfikacji układu rura-grunt (współczynnik VRB), tabel modułów gruntów, modeli obciążeń ruchem (SLW 30/60, UIC 71) i teorii silosowej Marstona dla obciążenia gruntem w wykopie. Artykuł przeznaczony jest dla projektantów sanitarnych, inżynierów wod-kan oraz konstruktorów sieci podziemnych.

---

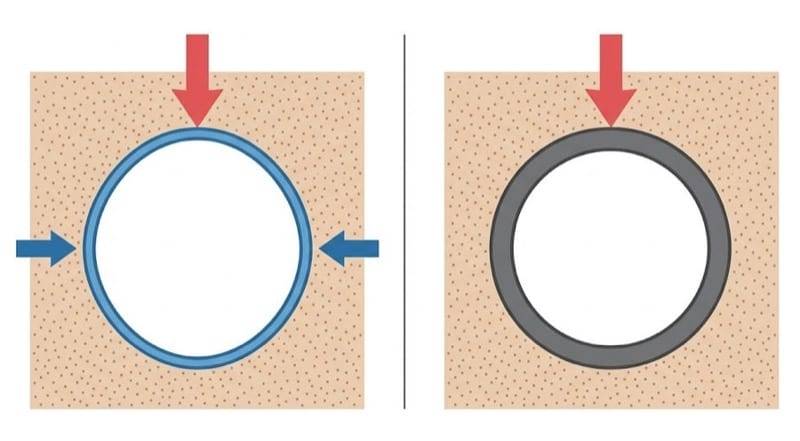

Rury sztywne i elastyczne — klasyfikacja VRB

Pierwszym krokiem w obliczeniach statycznych rur podziemnych jest rozróżnienie, czy mamy do czynienia z rurą elastyczną (PVC-U, PE-HD, PP, GRP), czy sztywną (beton, kamionka, żeliwo sferoidalne, stal). Podział ten jest kluczowy, ponieważ każda z grup wymaga innej metodyki sprawdzenia i uwzględnia inny mechanizm współpracy z gruntem.

Klasyfikacji dokonuje się przy użyciu współczynnika VRB (niem. Verformungs-Reaktions-Beiwert), który porównuje sztywność pierścieniową rury ze sztywnością gruntu otaczającego:

Gdzie:

• $S_0$ — nominalna sztywność rury SN wg PN-EN ISO 9969 $[kN/m^2]$,
• $S_{Bh}$ — moduł reakcji poziomej podłoża $[MN/m^2]$.

Mnożnik 8 w liczniku wynika z przeliczenia sztywności nominalnej SN ($= E \cdot I / d_m^3$) na sztywność pierścieniową $S_R = E \cdot I / r_m^3 = 8 \cdot S_0$, ponieważ promień średni $r_m = d_m / 2$. Obie wartości są używane wymiennie w literaturze rurociągowej — w naszym kalkulatorze $S_0$ jest wartością bazową, a mnożnik 8 pojawia się jawnie w każdym wzorze, w którym potrzebna jest sztywność pierścieniowa.

W systemie elastycznym rura pod obciążeniem ulega niewielkiemu ugięciu pionowemu i jednocześnie rozszerza się w bok, wywołując reakcję gruntu otaczającego. Grunt "pomaga" rurze — przejmuje część obciążeń poprzez poziome parcie boczne. Dla typowej rury PVC-U SN 8 w dobrze wykonanej obsypce ok. 80% nośności systemu pochodzi z podparcia bocznego gruntu, a jedynie ok. 20% ze sztywności samej rury. Dlatego głównymi sprawdzeniami dla rur elastycznych są ugięcie, naprężenia pierścieniowe i stabilność wyboczenia ścianki.

W systemie sztywnym rura praktycznie się nie ugina — musi samodzielnie przenieść pełne obciążenie pionowe. Parametry gruntu bocznego (strefa E₂) są w tym przypadku drugorzędne. Metoda obliczeniowa jest zupełnie inna: zamiast sprawdzenia ugięcia wykonuje się sprawdzenie nośności na zgniatanie wg klasy rury (wartość $F_N$ z katalogu producenta, klasy wg PN-EN 1916 dla betonu i PN-EN 295 dla kamionki) oraz współczynnika podparcia $\eta_a$ zależnego od klasy obsypki.

---

Obciążenia działające na rurę podziemną

Na rurę podziemną działają cztery główne rodzaje obciążeń, które należy rozpatrywać łącznie: obciążenie gruntem, obciążenie ruchem powierzchniowym, obciążenie hydrostatyczne od wód gruntowych oraz — w rurach ciśnieniowych — ciśnienie wewnętrzne cieczy.

Obciążenie gruntem — teoria silosowa Marstona

Dla posadowienia w nasypie (rura pod nasypem ziemnym, otwarta przestrzeń) obciążenie gruntem oblicza się jako pełny ciężar słupa ziemi nad koroną rury:

Dla posadowienia w wykopie wąskoprzestrzennym uwzględnia się redukcję silosową Marstona:

Gdzie:

• $\gamma$ — ciężar objętościowy gruntu $[kN/m^3]$, typowo 18–20 kN/m³ (w kalkulatorze wartość wprowadzana przez użytkownika, domyślnie 18 kN/m³),
• $H$ — głębokość przykrycia do korony rury $[m]$,
• $K$ — współczynnik redukcji silosowej $(K \leq 1)$.

Efekt silosowy polega na tym, że im węższy wykop, tym większa część ciężaru gruntu "zawisa" na ścianach wykopu poprzez tarcie — do rury dociera mniejsze obciążenie. Współczynnik $K$ zależy od smukłości wykopu $H/B$, grupy gruntu rodzimego oraz rodzaju zabezpieczenia ścian wykopu (deskowanie). Szerokość wykopu i rodzaj deskowania omawiamy szczegółowo w sekcji "Posadowienie i obsypka rury".

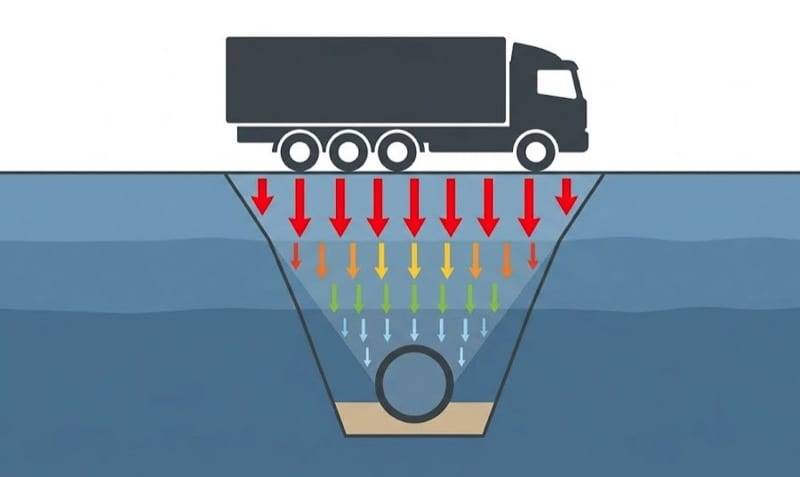

Obciążenie ruchem drogowym

Obciążenie statyczne od ruchu powierzchniowego mnoży się przez współczynnik dynamiczny $\varphi$ uwzględniający efekty uderzenia i drgań pojazdów:

Kalkulator obsługuje następujące klasy obciążeń ruchem:

DIN 1072 jest formalnie normą wycofaną, jednak klasy SLW 30/60 nadal funkcjonują w polskiej praktyce projektowej i są stosowane w wytycznych ATV-A 127. Dla nowych obiektów drogowych projektowanych wg Eurokodu stosuje się alternatywnie model LM1 wg PN-EN 1991-2 (nacisk osi 300 kN) — modelu tego kalkulator aktualnie nie obsługuje.

Tabela wartości statycznych $p_{v,\text{stat}}$ dla klasy SLW 60 (wg ATV-A 127 Tabela 4):

Współczynnik dynamiczny $\varphi$ maleje z głębokością — przy małym przykryciu dominuje efekt uderzenia pojazdu, przy dużej głębokości obciążenie staje się praktycznie statyczne:

Obciążenie hydrostatyczne od wód gruntowych

Jeśli zwierciadło wód gruntowych znajduje się powyżej korony rury, rura podlega dodatkowo obciążeniu hydrostatycznemu:

Gdzie:

• $\gamma_w = 10$ kN/m³ — ciężar objętościowy wody,
• $H$ — głębokość przykrycia do korony rury $[m]$,
• $H_{gw}$ — głębokość zwierciadła wody gruntowej od powierzchni terenu $[m]$.

Jeśli zwierciadło znajduje się poniżej korony rury ($h_w \leq 0$), obciążenia hydrostatycznego nie uwzględniamy.

Ciśnienie wewnętrzne (rury ciśnieniowe)

Dla rur ciśnieniowych — wodociągów, rurociągów tłocznych — uwzględnia się dodatkowo naprężenia obwodowe wywołane ciśnieniem wewnętrznym cieczy. Obliczamy je ze wzoru Barlowa:

Gdzie:

• $p$ — ciśnienie robocze wewnątrz rury $[MPa]$,
• $d_m$ — średnica średnia rury $[mm]$,
• $s$ — grubość ścianki $[mm]$.

Sprawdzenia tego nie wykonuje się dla rur kanalizacji grawitacyjnej, gdzie przepływ odbywa się przy atmosferycznym ciśnieniu na zwierciadle cieczy. Dla rur ciśnieniowych naprężenie obwodowe dodaje się do naprężeń od obciążeń zewnętrznych, uzyskując naprężenie wypadkowe do porównania z wartością dopuszczalną materiału.

---

Sztywność układu rura-grunt

Kluczowym pojęciem w obliczeniach statycznych rur podziemnych jest sztywność układu rura-grunt — odrębnie opisana jest sztywność samej rury (parametr materiałowo-geometryczny) oraz sztywność gruntu otaczającego (parametr zależny od strefy wokół rury i jej zagęszczenia). Współpraca tych dwóch sztywności decyduje o tym, jak cały system zareaguje na obciążenie.

Sztywność obwodowa rury S₀

Sztywność obwodowa rury jest jej odpornością na ugięcie pod obciążeniem zewnętrznym. W konwencji PN-EN ISO 9969 (pomiar laboratoryjny) oblicza się ją jako:

Gdzie:

• $s$ — grubość ścianki rury $[mm]$,
• $E$ — moduł sprężystości materiału rury $[MPa]$,
• $d_m = OD - s$ — średnica średnia rury $[mm]$.

Norma PN-EN ISO 9969 definiuje klasy sztywności nominalnej SN jako wartość pomiarową (laboratoryjne ściskanie pierścieniowe): SN 2, SN 4, SN 8, SN 16 — liczba oznacza sztywność w $kN/m^2$. W katalogach producentów rur PVC-U, PE-HD, PP i GRP klasa SN jest podstawowym parametrem doboru.

We wzorach Modified Iowa na ugięcie i wyboczenie używana jest jednak sztywność pierścieniowa $S_R = E \cdot I / r_m^3$, gdzie $r_m = d_m / 2$ to promień średni rury. Ponieważ $r_m^3 = d_m^3 / 8$, zachodzi zależność:

Mnożnik 8 pojawia się jawnie we wszystkich wzorach kalkulatora, w których potrzebna jest sztywność pierścieniowa. Pominięcie tego mnożnika jest jednym z najczęstszych błędów w implementacji wzorów ATV/Spangler — skutkuje zawyżeniem ugięcia rzędu 50% (dla typowych konfiguracji rura-grunt).

Moduł krótkotrwały i długotrwały — pełzanie tworzyw

Moduł sprężystości tworzyw termoplastycznych (PVC, PE, PP) nie jest stały — maleje w czasie wskutek zjawiska pełzania (creep). ATV-A 127 i dobra praktyka projektowa nakazuje sprawdzać statykę rury w dwóch stanach: krótkotrwałym ($E_{24h}$, stan bezpośrednio po montażu) i długotrwałym ($E_{50lat}$, stan projektowany na 50 lat eksploatacji).

Praktyczny wniosek: klasa SN podana w katalogu producenta to wartość nominalna określona w badaniu krótkotrwałym. Rzeczywista sztywność rury po 50 latach eksploatacji może być istotnie niższa — dlatego sprawdzenie ugięcia i wyboczenia należy zawsze wykonać dla obu modułów ($E_{24h}$ i $E_{50lat}$). Rury sztywne (beton, kamionka, żeliwo, stal) nie podlegają zjawisku pełzania — dla nich $E_{24h} = E_{50lat}$.

Moduł reakcji podłoża S_Bh a moduł gruntu E₂

Te dwa pojęcia są często mylone, a różnica jest zasadnicza:

• $E_2$ — moduł odkształcenia gruntu, parametr materiałowy zależny od grupy gruntu i stopnia zagęszczenia. Odczytywany z tabel normatywnych.
• $S_{Bh}$ — moduł reakcji poziomej podłoża, parametr układu rura-grunt. W kalkulatorze dla typowych warunków przyjmuje się $S_{Bh} = E_2$, ale w pełnej formie ATV-A 127 uwzględnia się dodatkowo współczynniki redukcyjne zależne od szerokości wykopu i stref E1–E4 wokół rury.

Samo $E_2$ nie wystarcza do pełnego opisu współpracy rury z gruntem — trzeba znać całą geometrię wykopu i rozkład sztywności w strefach E1–E4.

Ostrzeżenie dla projektantów: przyjmowanie w projekcie $D_{Pr} = 97\%$ dla gruntów G4 (iły, gliny) jest jednym z najczęstszych błędów projektowych. W gruntach spoistych taki poziom zagęszczenia jest praktycznie niemożliwy do osiągnięcia standardowymi metodami wykonawczymi. Efektem jest projekt "na papierze" znacznie bezpieczniejszy niż rzeczywista konstrukcja — po latach ugięcie rury przekracza wartości dopuszczalne, mimo że projekt wykazywał duży zapas.

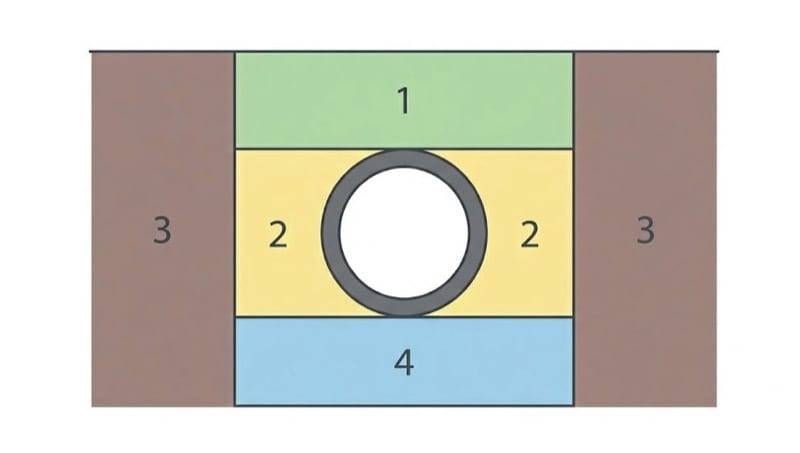

Strefy gruntu E1–E4

ATV-A 127 dzieli grunt wokół rury na cztery strefy o różnej roli w przenoszeniu obciążeń (terminologia wg niemieckiej normy, stosowana w polskiej praktyce projektowej):

• E1 — strefa wypełnienia nad rurą (niem. Überschüttung) — od korony rury do poziomu terenu; przenosi obciążenie pionowe gruntu na rurę,
• E2 — strefa boczna obsypki (niem. Einbettung, strefa rurowa) — po bokach rury; najważniejsza dla rur elastycznych — bezpośrednio podpiera rurę i przenosi reakcję poziomą,
• E3 — grunt rodzimy ścian wykopu (niem. anstehender Boden) — jego sztywność wpływa na efekt silosowy i rozkład obciążeń w otaczającym gruncie,
• E4 — grunt pod dnem wykopu (pod podsypką wyrównującą) — baza całego układu.

Każda strefa może mieć inny rodzaj gruntu i inny stopień zagęszczenia. Kalkulator oblicza wypadkowy moduł reakcji podłoża $S_{Bh}$ uwzględniający wszystkie cztery strefy. Dostępny jest tryb uproszczony (jeden grunt dookoła rury — odpowiedni dla typowych instalacji sieci osiedlowych) i zaawansowany (oddzielne definiowanie każdej strefy — dla projektów w zróżnicowanych warunkach gruntowych lub w sytuacji, gdy grunt rodzimy różni się od projektowanej obsypki).

Klasyfikacja systemu — synteza

Znając sztywność rury $S_0$ i moduł reakcji podłoża $S_{Bh}$, kalkulator oblicza współczynnik VRB (wzór z sekcji drugiej) i klasyfikuje system jako elastyczny, półelastyczny albo sztywny. Klasyfikacja ta decyduje o tym, jakie sprawdzenia zostaną wykonane — rury elastyczne sprawdza się na ugięcie, naprężenia pierścieniowe i stabilność wyboczenia, rury sztywne na nośność na zgniatanie.

---

Posadowienie i obsypka rury

Sposób posadowienia rury w wykopie — rodzaj wykopu, klasa obsypki, kąt podparcia — ma bezpośredni wpływ na obciążenie obliczeniowe i rozkład naprężeń w rurze. Dwie rury o identycznych parametrach mogą zachowywać się zupełnie różnie w zależności od jakości wykonania podłoża i obsypki bocznej.

Typy montażu i deskowanie wykopu

Kalkulator przewiduje dwa podstawowe typy posadowienia rury:

• Wykop wąskoprzestrzenny — rura układana w otwartym wykopie o ścianach pionowych lub lekko pochylonych; stosowane w większości sieci podziemnych. Efekt silosowy (redukcja $K$) w pełni aktywny.
• Nasyp — rura układana w podsypce, a nad nią znajduje się pełny słup gruntu (nasyp drogowy, wał, rura ułożona na gruncie rodzimym i przysypana). Brak efektu silosowego — obciążenie pionowe przenosi się bez redukcji ($K = 1$).

Ścianki wykopu mogą być zabezpieczone na różne sposoby: deskowanie ciągłe (szalunki stalowe), rozparte (rozpory poprzeczne), szpuntowane (pal wbijany w grunt). Każdy z tych sposobów zmienia współczynnik tarcia na ścianach wykopu, a tym samym wartość współczynnika silosowego $K$.

Uwaga projektowa: ATV-A 127 wymaga odrębnej weryfikacji dla stanu tymczasowego (szalunki zamontowane, rura w trakcie budowy) i stanu docelowego (szalunki rozebrane, wykop zasypany). Po usunięciu deskowania tarcie na ścianach wykopu zanika, obciążenie rury rośnie — dla niektórych konfiguracji to właśnie stan docelowy jest krytyczny.

Klasy obsypki A / B / C / D i kąt podparcia α

Kalkulator używa uproszczonej czterostopniowej skali klas obsypki (zgodnej z praktyką polskich projektantów), która wewnętrznie jest mapowana na klasy normowe ATV-A 127 Tabela 7:

Klasa obsypki w połączeniu z kątem podparcia $\alpha$ (geometria łoża obsypki — 60°, 90°, 120° lub 180°) wyznacza współczynnik obliczeniowy $c_v$ (rozkład obciążenia pionowego w rurze) oraz współczynniki $n_q$ i $m_q$ używane w sprawdzeniu naprężeń pierścieniowych. Kalkulator stosuje wartości tych współczynników zgodnie z ATV-A 127 Tabela 7, po mapowaniu klas A/B/C/D na klasy normowe A2/B2/C:

Interpretacja: kąt podparcia 60° oznacza rurę opartą na wąskim pasku podłoża (nierówna podsypka) — reakcja koncentruje się w linii styku, naprężenia w dnie rosną. Kąt 180° to pełne półkoliste podparcie (np. w obsypce betonowej) — reakcja rozkłada się równomiernie, naprężenia spadają. Klasa A (obetonowanie) daje najniższe współczynniki $c_v$, ponieważ rura pracuje w warunkach zbliżonych do laboratoryjnych. Klasy C i D to obsypki niekontrolowane lub ich brak — kalkulator traktuje oba przypadki zachowawczo jak klasę C wg ATV-A 127.

Szerokość wykopu wg PN-EN 1610

Minimalne szerokości wykopu wynikają z przestrzeni roboczej koniecznej do ułożenia rury i wykonania obsypki zgodnie z projektem. Norma PN-EN 1610 (Tabela 1) określa minimum jako średnicę zewnętrzną rury powiększoną o margines roboczy zależny od wielkości rury:

Uwaga: szersze wykopy redukują efekt silosowy — grunt nie "zawisa" na ścianach, a pełne obciążenie ciężarem słupa ziemi dociera do rury. Z drugiej strony za wąski wykop uniemożliwia poprawne wykonanie obsypki wymaganej klasy — rzeczywista klasa obsypki w takich warunkach spada do C lub D. Projektant musi dobrać kompromis między tymi dwoma efektami, pamiętając, że minimalne szerokości PN-EN 1610 to minimum wykonawcze, nie projektowe.

Obudowa betonowa — zmiana schematu statycznego

Rura elastyczna (PVC-U, PE-HD, PP) zabetonowana w obudowie przestaje być elementem samodzielnym — staje się przekrojem zespolonym rura-beton o sztywności znacznie wyższej niż sama rura. Kalkulator aktywowany checkboxem "obetonowanie rury" zmienia schemat obliczeniowy, traktując układ jak rurę sztywną. Rozwiązanie to stosuje się przy przejściach pod drogami o wysokich obciążeniach, torowiskami, w strefach trudnych warunków gruntowych oraz w miejscach, gdzie normalne parametry obsypki są nieosiągalne (np. brak możliwości wykonania wymaganej klasy zagęszczenia).

---

Sprawdzenia dla rur elastycznych

Dla rur elastycznych (PVC-U, PE-HD, PP, GRP) kalkulator wykonuje cztery podstawowe sprawdzenia stanu granicznego: ugięcie pionowe, naprężenia pierścieniowe w ściance, stabilność wyboczenia oraz — przy wysokim poziomie wód gruntowych — wypór pustej rury.

Ugięcie pionowe i kryterium 6 %

Ugięcie pionowe korony rury pod obciążeniem całkowitym oblicza się wg wzoru Modified Iowa Formula (Watkins & Spangler 1958), który kalkulator stosuje w formie:

Gdzie:

• $c_v$ — współczynnik obciążenia pionowego (z ATV-A 127 Tab. 7, zależnie od klasy obsypki i kąta podparcia),
• $q_e$ — obciążenie gruntem $[kN/m^2]$,
• $q_v$ — obciążenie ruchem $[kN/m^2]$,
• $r_m = d_m / 2$ — promień średni rury $[mm]$,
• $S_0$ — sztywność nominalna rury SN wg PN-EN ISO 9969 $[kN/m^2]$,
• $S_{Bh}$ — moduł reakcji poziomej podłoża $[MN/m^2]$ (× 1000 → $kN/m^2$).

Kluczowa uwaga — mnożnik 8 przy $S_0$: sztywność $S_0$ z katalogów producentów rur to sztywność nominalna wg PN-EN ISO 9969, zdefiniowana jako $S_0 = E \cdot I / d_m^3$. W klasycznej formule Iowa używa się jednak sztywności pierścieniowej $S_R = E \cdot I / r_m^3$, a ponieważ $r_m = d_m / 2$, to $S_R = 8 \cdot S_0$. Dlatego mnożnik 8 jest nieodłączną częścią wzoru i jego pominięcie prowadzi do zawyżenia ugięcia rzędu 50 % (dla typowych stosunków sztywności rura/grunt).

Wynik wyraża się w milimetrach. Ugięcie procentowe odnoszone jest do średnicy średniej rury:

Kryterium 6 % pochodzi z normy PN-EN 13476 (systemy przewodów z tworzyw termoplastycznych do bezciśnieniowych podziemnych sieci kanalizacyjnych) i jest najczęściej stosowanym limitem w polskiej praktyce projektowej. Wartość ta pełni dwie funkcje: graniczne ugięcie po 50 latach (projektowe) oraz limit inspekcji telewizyjnej przy odbiorze robót (wykonawcze). Pod torami kolejowymi DB AG limit jest ostrzejszy i wynosi 2 %.

Sprawdzenie dwukrotne: dobra praktyka projektowa wymaga obliczenia ugięcia w dwóch stanach:

• stan początkowy — z modułem $E_{24h}$ (sztywność świeżo ułożonej rury),
• stan długotrwały — z modułem $E_{50lat}$ (sztywność po 50 latach pełzania).

Obydwa muszą mieścić się w limicie 6 %. W rurach z PE-HD, gdzie spadek modułu wynosi ~73 %, stan długotrwały jest zawsze bardziej krytyczny. Kalkulator domyślnie prowadzi obliczenie ugięcia dla stanu długotrwałego (moduł $E_{50lat}$), co jest podejściem konserwatywnym. Niektóre krajowe wytyczne (m.in. ITB) stosują surowszy limit 5 % jako margines bezpieczeństwa — szczególnie dla sieci zbiorczych o długotrwałej eksploatacji.

Naprężenia pierścieniowe w trzech punktach kontrolnych

Sprawdzenie naprężeń polega na obliczeniu siły pierścieniowej $N$ i momentu zginającego $M$ w trzech charakterystycznych punktach rury: koronie (góra), pachwinach (boki) i dnie:

Naprężenie wypadkowe w ściance rury (włókno skrajne):

Gdzie:

• $n_q$, $m_q$ — współczynniki z ATV-A 127 Tab. 7 (zależnie od klasy obsypki i kąta podparcia),
• $q_{tot}$ — obciążenie całkowite $q_e + q_v + p_w$ $[kN/m^2]$,
• $s$ — grubość ścianki $[mm]$,
• $A$ — pole przekroju ścianki na jednostkę długości $[mm^2/mm]$,
• $W$ — wskaźnik wytrzymałości na zginanie $[mm^3/mm]$.

Kryterium: $|\sigma| \leq \sigma_{dop}$ dla każdego z trzech punktów kontrolnych.

W rurach elastycznych krytycznym punktem najczęściej okazuje się dno rury. Wynika to z geometrii podparcia: nawet przy dobrze wykonanej obsypce reakcja podłoża koncentruje się w wąskim pasie styku, powodując lokalną koncentrację naprężeń. W koronie rury ciśnienie gruntu rozkłada się bardziej równomiernie, dlatego naprężenia są niższe. Dla rur z tworzyw sztucznych kalkulator uwzględnia dwie wartości naprężeń dopuszczalnych: krótkotrwałą (przy ruchu SLW lub ciśnieniu wewnętrznym) i długotrwałą (tylko obciążenie gruntem).

Wyboczenie ścianki (stabilność)

Wyboczenie ścianki rury to utrata stabilności przekroju pod działaniem obciążenia zewnętrznego. Kalkulator stosuje wzór Glocka dla rury opartej na elastycznym podłożu (klasyczna teoria wyboczenia rur elastycznych zgodna ze Spanglerem i ATV-A 127 §8.2.6):

Współczynnik 16 w formie uproszczonej wynika z klasycznego $2 \cdot \sqrt{4 \cdot S_R \cdot S_{Bh}}$ po rozwinięciu. Podobnie jak w wzorze na ugięcie, mnożnik przy $S_0$ jest konsekwencją przejścia od sztywności nominalnej SN (ISO 9969) do sztywności pierścieniowej $S_R = 8 \cdot S_0$.

Wymagane współczynniki bezpieczeństwa:

• $\eta = \dfrac{q_{crit}}{q_{tot}} \geq 2{,}0$ — bez wód gruntowych,
• $\eta \geq 1{,}6$ — z wodami gruntowymi (wyższe obciążenie hydrostatyczne rekompensuje nieco niższy wymagany SF).

Wyboczenie jest najczęściej krytyczne dla rur dużych średnic o niskiej sztywności obwodowej (niska klasa SN) oraz przy wysokim obciążeniu zewnętrznym — obudowa betonowa, wysoki nasyp, poziom wód gruntowych powyżej korony rury. Dla typowych rur PVC-U SN 8 w sieciach osiedlowych wyboczenie zwykle nie jest krytyczne — współczynniki bezpieczeństwa dochodzą do kilkunastu i kilkudziesięciu.

Wypór pustej rury w warunkach wysokich wód gruntowych

Jeśli rura jest pusta (podczas próby szczelności, konserwacji lub bezpośrednio po montażu przed napełnieniem), a zwierciadło wód gruntowych znajduje się powyżej korony rury, powstaje siła wyporu:

Gdzie:

• $F_A$ — siła wyporu $[kN/m]$,
• $\gamma_w = 10$ kN/m³ — ciężar objętościowy wody,
• $V_r$ — objętość rury na metr bieżący $[m^3/m]$.

Siłami trzymającymi są ciężar własny rury oraz ciężar słupa gruntu nad koroną rury (uwzględniając wypór gruntu zanurzonego w wodzie). Współczynnik bezpieczeństwa:

Zasada konserwatywnego obliczenia: siłę wyporu liczy się dla najwyższego możliwego zwierciadła wód gruntowych, a siły trzymające dla najniższej dopuszczalnej głębokości przykrycia. Wypór jest krytyczny dla rur dużych średnic (GRP DN 1000+, beton), a zwłaszcza przy montażu w terenach zalewowych lub na obszarach z wysokim zwierciadłem wód gruntowych.

---

Sprawdzenie dla rur sztywnych — nośność na zgniatanie

W przypadku rur sztywnych (beton, kamionka, żeliwo sferoidalne, stal) metoda obliczeniowa różni się zasadniczo od rur elastycznych. Rura sztywna nie ugina się istotnie pod obciążeniem — musi samodzielnie przenieść pełne obciążenie zewnętrzne, które nie jest znacząco redukowane przez współpracę z gruntem. Zamiast sprawdzenia ugięcia, naprężeń pierścieniowych i wyboczenia wykonuje się sprawdzenie nośności na zgniatanie (crushing strength).

Kryterium projektowe:

Gdzie:

• $q_{Ed}$ — obliczeniowe obciążenie pionowe rury $[kN/m]$ (suma obciążenia gruntem i ruchem na metr bieżący),
• $F_N$ — nominalna nośność rury na zgniatanie $[kN/m]$, odczytywana z katalogu producenta dla danej klasy rury,
• $\eta_a$ — współczynnik podparcia zależny od klasy obsypki i kąta podparcia.

Wartość $F_N$ pochodzi z laboratoryjnej próby zgniatania (three-edge bearing test dla rur betonowych, analogiczne testy dla kamionki). Klasy nośności dla rur betonowych określa PN-EN 1916, a dla kamionkowych PN-EN 295.

Wpływ klasy obsypki na nośność rzeczywistą: współczynnik $\eta_a$ redukuje nośność nominalną, uwzględniając rzeczywiste warunki podparcia rury w wykopie. Przykładowo obsypka klasy A z kątem podparcia 180° daje $\eta_a$ znacznie korzystniejszy niż obsypka C z kątem 60°. W pierwszym przypadku rura pracuje niemal w warunkach laboratoryjnych, w drugim — reakcja podłoża koncentruje się w wąskiej linii, powodując lokalne przekroczenie nośności nawet przy obciążeniu istotnie niższym od $F_N$.

Dla rur sztywnych kluczową decyzją projektową jest zatem nie tylko dobór klasy nośności rury, ale przede wszystkim jakość wykonania łoża obsypkowego. Zastosowanie rury o wyższej klasie nie kompensuje złego wykonawstwa obsypki. W praktyce polskiej większość awarii rur betonowych w kanalizacji nie jest spowodowana niewystarczającą klasą rury, tylko nieprawidłowym wykonaniem podłoża — asymetrycznym wyprofilowaniem, niedostateczną kontrolą zagęszczenia lub brakiem podsypki wyrównującej.

---

Przykład obliczeniowy krok po kroku

Aby pokazać metodykę w praktyce, rozpatrzymy typowy przypadek: rurę PVC-U SN 8 o średnicy DN 200 układaną w wykopie o głębokości 2 m pod drogą lokalną z obciążeniem ruchu klasy SLW 60.

Dane wejściowe:

Krok 1: Sztywność obwodowa rury S₀

Dla rury PVC-U DN 200 SN 8:

• średnica średnia: $d_m = 200 - 5{,}9 = 194{,}1$ mm,
• moment bezwładności: $I = \dfrac{5{,}9^3}{12} = 17{,}12$ mm⁴/mm.

Kalkulator używa modułu długotrwałego $E_{50lat} = 1200$ MPa dla obliczenia ugięcia (stan długotrwały jest krytyczny dla tworzyw termoplastycznych):

Pierścieniowa sztywność używana we wzorach Modified Iowa:

Krok 2: Obciążenie gruntem (z redukcją silosową)

Smukłość wykopu: $H / B = 2{,}0 / 0{,}8 = 2{,}5$. Dla gruntu G2 kalkulator stosuje współczynnik redukcji silosowej $K$ z tabel ATV-A 127 i uzyskuje:

Bez redukcji silosowej byłoby to $\gamma \cdot H = 18 \cdot 2{,}0 = 36$ kN/m², więc efekt silosowy obniża obciążenie gruntem o ok. 33 % — ilustracja działania teorii Marstona dla relatywnie wąskiego wykopu.

Krok 3: Obciążenie ruchem drogowym

Dla klasy SLW 60 przy głębokości $H = 2{,}0$ m (z tabeli ATV-A 127):

• $p_{v,\text{stat}} = 21$ kN/m²,
• współczynnik dynamiczny $\varphi = 1{,}15$.

Krok 4: Obciążenie całkowite

Warto zwrócić uwagę, że obciążenie gruntem i obciążenie ruchem są w tym przypadku niemal równe — przy głębokości 2 m pod drogą krajową oba źródła obciążeń mają podobny wpływ. Przy mniejszych głębokościach dominuje ruch (φ wyższe, $p_{v,\text{stat}}$ większe), przy większych — grunt.

Krok 5: Moduł reakcji podłoża S_Bh

Dla gruntu G2 przy $D_{Pr} = 95 \%$ kalkulator odczytuje z tabeli ATV-A 127:

Krok 6: Sprawdzenie ugięcia

Dla klasy obsypki B (podsypka zagęszczona, mapowana wewnętrznie na klasę ATV B2) z kątem podparcia 120°: $c_v = 0{,}303$. Stosujemy wzór Modified Iowa z mnożnikiem 8 przy sztywności rury:

Ugięcie procentowe:

Wartość 1,16 % mieści się z dużym zapasem w limicie 6 % wg PN-EN 13476 — ✓ rura spełnia wymóg ugięcia.

Krok 7: Naprężenia pierścieniowe

Kalkulator oblicza naprężenia pierścieniowe w trzech punktach (korona, pachwiny, dno) z użyciem współczynników $n_q$ i $m_q$ z ATV-A 127 Tab. 7. Dla naszego przypadku (klasa B, kąt 120°, obciążenie całkowite 48,27 kN/m²):

Wartość dopuszczalna dla PVC-U w warunkach krótkotrwałych (przy ruchu SLW): $\sigma_{dop} = 25$ MPa. Wykorzystanie nośności:

✓ rura spełnia wymóg naprężeń pierścieniowych.

Krok 8: Wyboczenie (Glock)

Kalkulator używa krótkotrwałej sztywności rury dla sprawdzenia wyboczenia (dla PVC-U DN 200 SN 8 przy $E_{24h} = 3000$ MPa mamy $S_{0,\text{short}} \approx 7{,}0$ kN/m²) we wzorze Glocka:

Współczynnik bezpieczeństwa:

Wymagany $\eta \geq 2{,}0$ (bez wód gruntowych) — ✓ rura spełnia z bardzo dużym zapasem.

Werdykt

Rura PVC-U DN 200 SN 8 w wykopie 2 m pod drogą z obciążeniem SLW 60 spełnia wszystkie wymagania statyczne:

Najkrytyczniejszym sprawdzeniem okazały się naprężenia pierścieniowe (wykorzystanie 42 % nośności materiału). Ugięcie długotrwałe pozostaje na poziomie 1,16 % — znacznie poniżej limitu 6 %, a współczynnik bezpieczeństwa wyboczenia ~22 jest wielokrotnie wyższy niż wymagane 2,0. Dobór rury PVC-U SN 8 jest w tym przypadku prawidłowy z dużym zapasem projektowym. Wniosek praktyczny: dla typowych sieci osiedlowych układanych pod drogami lokalnymi, rura SN 8 w dobrze zagęszczonej obsypce G2 jest w pełni wystarczająca i nie ma potrzeby stosowania wyższej klasy sztywności.

---

Najczęstsze błędy projektowe

W codziennej praktyce inżynierskiej kilka błędów projektowych powtarza się szczególnie często. Świadomość tych pułapek pozwala uniknąć poważnych konsekwencji eksploatacyjnych.

1. Zbyt niska klasa SN pod drogą bez sprawdzenia statycznego. Dobór klasy SN "z doświadczenia" bez weryfikacji głębokości, klasy ruchu i jakości obsypki to najczęstszy powód deformacji rur pod drogami. Paradoksalnie, dla rur w dobrej obsypce (G1 / G2) SN 8 jest zwykle wystarczające nawet pod SLW 60, ale w gorszych warunkach gruntowych (G3 / G4, zagęszczenie ≤ 90 %) nawet SN 16 może być za mało.

2. Pominięcie długotrwałego modułu E₅₀ₗₐₜ. Klasa SN w katalogu producenta to wartość nominalna pomiaru krótkotrwałego. Po 50 latach eksploatacji rura z PE-HD traci ~73 % modułu sprężystości — ugięcie wyliczone dla stanu początkowego będzie znacznie niższe niż rzeczywiste po dekadzie eksploatacji. Dla sieci głównych zawsze sprawdzaj oba stany: $E_{24h}$ i $E_{50lat}$.

3. "Wirtualne" zagęszczenie 95–97 % D_Pr w gruntach G4. Założenie w projekcie wysokiego stopnia zagęszczenia dla gruntów ilastych i gliniastych jest praktycznie nieosiągalne na budowie przy standardowych metodach wykonawczych. Projekt na papierze wypada korzystnie, rzeczywista konstrukcja — znacznie słabiej. Dla gruntów G4 realne zagęszczenie to zwykle 85–90 % D_Pr, co oznacza moduł $E_2$ rzędu 1–2 MN/m² zamiast deklarowanych w projekcie 3–5 MN/m². Efekt: ugięcie 2–3× większe niż wyliczone.

4. Zła klasa obsypki — kąt podparcia 60° dla rur dużych średnic. Przy średnicach DN 400+ nierównomierny rozkład reakcji podłoża (obsypka C lub D, kąt 60°) powoduje koncentrację naprężeń w dnie rury i lokalne przekroczenie naprężeń dopuszczalnych — nawet gdy samo obciążenie byłoby akceptowalne dla lepszej obsypki. Dla rur kanalizacyjnych DN ≥ 400 standardem powinna być klasa B lub A z kątem 120° lub 180°.

5. Pominięcie wyporu pustej rury przy wysokim zwierciadle wód. Rury GRP i duże rury betonowe mogą "wypłynąć" z wykopu podczas próby szczelności lub krótko po montażu, gdy wnętrze jest puste, a wykop wypełniony wodą gruntową. Sprawdzenie wyporu jest obowiązkowe przy $H_{gw}$ powyżej dna rury, a szczególnie krytyczne dla rur lekkich (PE-HD, PP) o dużych średnicach w terenach zalewowych.

6. Zbyt wąski wykop — niemożność wykonania zaprojektowanej klasy obsypki. Wymiary minimalne wg PN-EN 1610 to minimum wykonawcze, nie projektowe. Przy rurze DN 315 i szerokości wykopu 0,72 m (minimum normowe) wykonanie obsypki klasy A lub B z kontrolą zagęszczenia jest fizycznie niemożliwe — brygada nie ma przestrzeni, aby prawidłowo zagęścić grunt po bokach rury. Rzeczywista klasa obsypki spadnie do C lub D, a sprawdzenia statyczne należy powtórzyć z pogorszonymi parametrami.

7. Nieuwzględnienie stanu tymczasowego. Między zamontowaniem a rozebraniem szalunków wykopu zmieniają się warunki brzegowe układu — tarcie na ściankach wykopu znika po usunięciu deskowania. Dla rur elastycznych układanych w głębokich wykopach ze szczelnym szalunkiem stan docelowy może być bardziej krytyczny niż stan tymczasowy — obliczenia powinny obejmować oba.

Wszystkie powyższe błędy są konsekwencjami jednego zjawiska: rozjazdu między parametrami projektowymi a rzeczywistymi warunkami wykonania. Najlepszą ochroną jest realistyczne modelowanie warunków wykonawczych — lepiej założyć gorszą klasę obsypki i niższe zagęszczenie, niż liczyć na "papierowe" wartości katalogowe. Jeśli nie masz pewności co do warunków budowy, skorzystaj z naszego Kalkulatora obciążeń rur podziemnych, aby szybko sprawdzić scenariusz "co jeśli obsypka wypadnie gorsza niż założona".

---

Podsumowanie i normy

Obliczenia statyczne rur podziemnych to metodyka oparta na idei współpracy rura-grunt: rura i otaczający ją grunt tworzą układ, w którym sztywność jednego elementu wpływa na rozkład obciążeń w drugim. W rurach elastycznych grunt boczny "pomaga" rurze przenosząc obciążenia poprzez reakcję poziomą — to on odpowiada za ok. 80 % nośności systemu. W rurach sztywnych rura musi samodzielnie przenieść pełne obciążenie pionowe, a jakość obsypki decyduje przede wszystkim o sposobie przekazania reakcji podłoża.

Projektant musi wykonać cztery grupy sprawdzeń dla rur elastycznych — ugięcie pionowe (Modified Iowa z mnożnikiem 8 przy sztywności nominalnej $S_0$), naprężenia pierścieniowe w trzech punktach, wyboczenie ścianki (Glock) oraz wypór przy wysokim poziomie wód gruntowych. Dla rur sztywnych metoda upraszcza się do sprawdzenia nośności na zgniatanie z katalogu producenta. Kluczowe parametry wejściowe to klasa sztywności rury (SN), klasa obsypki i kąt podparcia, grupa gruntu i stopień zagęszczenia oraz klasa obciążenia ruchem.

Najważniejszą lekcją praktyczną z naszego przykładu jest to, że dla typowych sieci kanalizacyjnych pod drogami lokalnymi rura PVC-U SN 8 w dobrze wykonanej obsypce G2 (95 % D_Pr) ma duży zapas projektowy — ugięcie długotrwałe 1,16 % przy limicie 6 %, wykorzystanie naprężeń 42 %, a wyboczenie z bardzo wysokim współczynnikiem bezpieczeństwa. Główne zagrożenie nie pochodzi więc z samego doboru rury, tylko z wykonawstwa obsypki — zła obsypka może kilkakrotnie zwiększyć rzeczywiste ugięcie.

Podstawowe normy

Dodatkowo we wzorach na ugięcie i wyboczenie kalkulator stosuje klasyczną Modified Iowa Formula (Watkins & Spangler 1958) — dobrze udokumentowaną międzynarodowo metodę powszechnie używaną w literaturze rurociągowej, a także w uproszczonych wariantach ATV-A 127.

Wszystkie obliczenia omówione w tym poradniku wykonuje automatycznie nasz Kalkulator obciążeń rur podziemnych. Wystarczy wprowadzić parametry rury, wykopu, gruntu i obciążeń — kalkulator obliczy sztywność systemu (VRB), wszystkie obciążenia (gruntem, ruchem, hydrostatyczne), wykona sprawdzenia ugięcia, naprężeń pierścieniowych, wyboczenia i wyporu oraz przedstawi werdykt końcowy. Wyniki można wyeksportować do raportu PDF jako załącznik do dokumentacji projektowej.
