Rury stalowe w instalacjach sanitarnych - rodzaje, normy i zastosowania

---

Rury stalowe od ponad stu lat stanowią fundament instalacji sanitarnych, grzewczych i gazowych. Mimo rosnącego udziału tworzyw sztucznych, stal pozostaje niezastąpionym materiałem wszędzie tam, gdzie wymagana jest wyjątkowa wytrzymałość mechaniczna, odporność na wysokie temperatury lub zgodność z przepisami przeciwpożarowymi. W tym artykule omawiamy rodzaje rur stalowych, ich parametry techniczne, normy, metody łączenia oraz sytuacje, w których stal jest nadal najlepszym wyborem.

Jeśli projektujesz instalację grzewczą i potrzebujesz dobrać średnice przewodów, skorzystaj z naszego kalkulatora doboru średnic przewodów. Z kolei do obliczenia pojemności wodnej rur przyda się kalkulator pojemności rur.

Krótka historia rur stalowych

Początki produkcji rur stalowych sięgają połowy XIX wieku. W 1855 roku wynalazek konwertora Bessemera umożliwił masową produkcję stali, co otworzyło drogę do wytwarzania rur w dużych ilościach. Pierwsze rury powstawały przez walcowanie arkuszy stalowych i nitowanie spoin. W 1920 roku rozpoczęto spawanie elektryczne rur, a lata 30. XX wieku przyniosły dynamiczny rozwój tej technologii. Od lat 50. rury stalowe spawane stały się standardem w przesyłaniu wody i ciepła na całym świecie.

W Polsce rury stalowe zdominowały budownictwo mieszkaniowe w drugiej połowie XX wieku. Dopiero od lat 90. zaczęły być stopniowo zastępowane rurami z tworzyw sztucznych i miedzi w instalacjach wodociągowych, jednak w instalacjach gazowych i grzewczych pozostają powszechnie stosowane do dziś.

Rodzaje rur stalowych

W instalacjach sanitarnych stosuje się trzy główne typy rur stalowych, z których każdy ma inne właściwości i przeznaczenie.

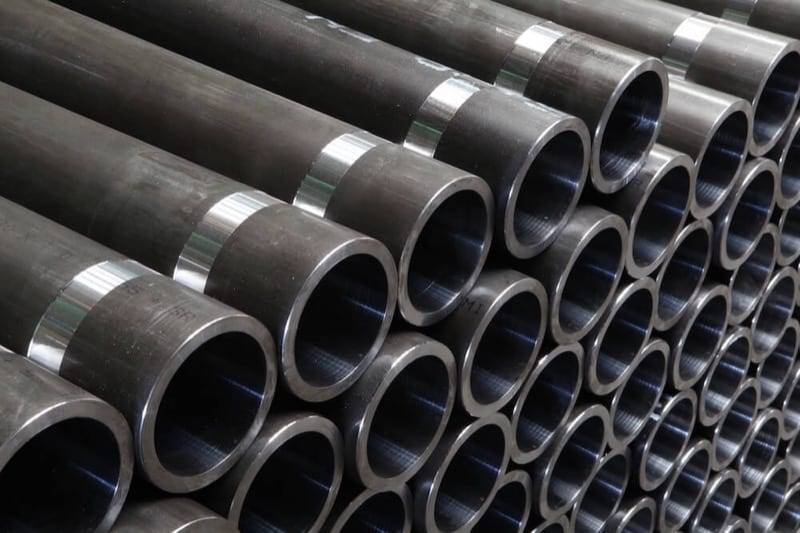

Rury ze stali czarnej (nieocynkowane)

Rury ze stali czarnej nie posiadają żadnej powłoki ochronnej. Stosuje się je przede wszystkim w:

• instalacjach centralnego ogrzewania (woda obiegowa w obiegu zamkniętym),
• instalacjach gazowych (gaz ziemny, LPG),
• instalacjach przeciwpożarowych (tryskaczowych).

Rury czarne można spawać i wyginać na gorąco, co ułatwia prowadzenie tras rurowych i zmniejsza liczbę złączek. Nie nadają się jednak do instalacji wody użytkowej ze względu na brak ochrony antykorozyjnej.

Rury ze stali ocynkowanej

Rury ocynkowane posiadają powłokę cynkową nałożoną metodą ogniową, która chroni stal przed korozją. Stosuje się je w:

• instalacjach zimnej wody użytkowej,
• instalacjach ciepłej wody użytkowej (do temperatury ok. 60°C).

Należy pamiętać, że temperatury powyżej 60°C niszczą właściwości ochronne cynku. Dlatego rur ocynkowanych nie stosuje się w instalacjach grzewczych. Ponadto rur ocynkowanych nie wolno spawać ani wyginać na gorąco - łączy się je wyłącznie na gwint, co zwiększa nakład pracy i zużycie złączek.

Rury ze stali nierdzewnej (kwasoodpornej)

Rury ze stali nierdzewnej (najczęściej gatunki 1.4401 i 1.4571) to rozwiązanie premium, stosowane tam, gdzie wymagana jest najwyższa odporność na korozję:

• instalacje wody pitnej w obiektach użyteczności publicznej,
• instalacje w przemyśle spożywczym i farmaceutycznym,
• instalacje solarne i grzewcze o wysokich parametrach.

Wymiary rur stalowych wg PN-EN 10255

Poniżej przedstawiamy najpopularniejsze wymiary rur stalowych gwintowanych stosowanych w instalacjach sanitarnych, zgodnie z normą PN-EN 10255. Wymiary te są kluczowe przy doborze średnic - do obliczeń możesz wykorzystać nasz kalkulator doboru średnic przewodów.

Metody łączenia rur stalowych

Wybór metody łączenia rur stalowych zależy od rodzaju instalacji, materiału rury oraz wymaganej wydajności montażu.

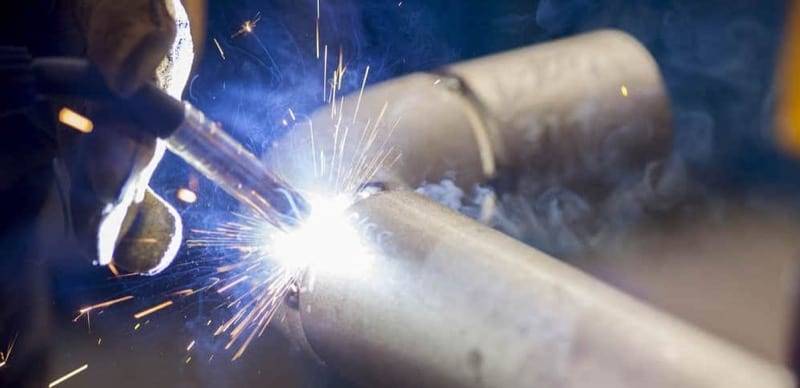

Spawanie

Spawanie to podstawowa metoda łączenia rur ze stali czarnej. Najczęściej stosuje się spawanie gazowe (acetylenowo-tlenowe) lub elektryczne (MMA, TIG). Zalety spawania:

• trwałe, hermetyczne połączenie,
• brak dodatkowych złączek zmniejszających przekrój,
• możliwość wykonania połączeń w dowolnym położeniu,
• niskie opory przepływu w miejscu spawu.

Wadą jest konieczność posiadania uprawnień spawalniczych oraz brak możliwości demontażu połączenia bez cięcia rury.

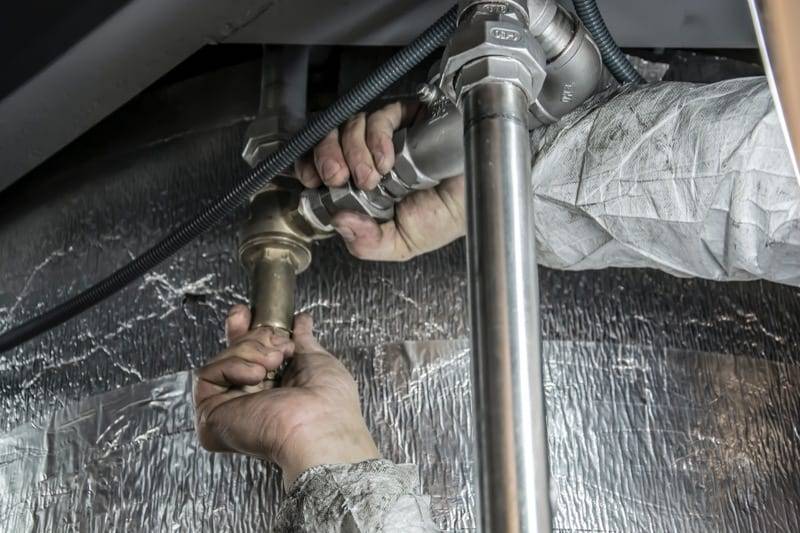

Łączenie gwintowane

Połączenia gwintowe stosuje się zarówno w rurach czarnych, jak i ocynkowanych. Są to połączenia rozłączne, co ułatwia serwisowanie instalacji. Wymagają stosowania złączek gwintowanych (kolana, trójniki, mufy, redukcje) oraz uszczelnienia (pakuły lniane, taśma teflonowa, kleje anaerobowe).

Wadą połączeń gwintowych jest duża liczba złączek, które zwiększają opory przepływu i są potencjalnymi miejscami nieszczelności.

Łączenie zaciskane (press-fitting)

Nowoczesna metoda stosowana głównie w rurach ze stali nierdzewnej i ocynkowanej cienkościennej. Wymaga specjalnych złączek z uszczelkami EPDM lub FKM oraz szczęk zaciskowych. Zalety:

• szybki montaż bez ognia i uprawnień spawalniczych,
• powtarzalna jakość połączeń,
• możliwość stosowania w miejscach zagrożonych pożarem.

Normy dotyczące rur stalowych

Przy projektowaniu instalacji z rur stalowych należy odwoływać się do odpowiednich norm:

• PN-EN 10255 - rury stalowe niestopowe odpowiednie do spawania i gwintowania. Norma określa wymiary, tolerancje i warunki techniczne dostawy. To podstawowa norma dla rur instalacyjnych.
• PN-EN 10217 - rury stalowe spawane do zastosowań ciśnieniowych. Obejmuje szereg części, w tym rury ze stali niestopowych i stopowych do przesyłania płynów.
• PN-H-74200 (wycofana, zastąpiona przez PN-EN 10255) - dawna polska norma dla rur stalowych gwintowanych, nadal często przywoływana w starszej dokumentacji projektowej.
• PN-EN 10088 - stale odporne na korozję. Określa gatunki stali nierdzewnych stosowanych m.in. w rurach instalacyjnych.

Zalety rur stalowych

1. Wyjątkowa wytrzymałość mechaniczna - rury stalowe wykazują doskonałą odporność na rozciąganie, ściskanie i zginanie. Nawet przy długich odcinkach nie wymagają gęstego podparcia, co ułatwia prowadzenie tras rurowych.

2. Odporność na wysokie temperatury - stal ma najniższy współczynnik rozszerzalności cieplnej spośród materiałów stosowanych w instalacjach sanitarnych. Może pracować w temperaturach do 110°C (stal czarna) bez ryzyka deformacji. Aby obliczyć wydłużenia cieplne przewodów stalowych, skorzystaj z kalkulatora kompensacji wydłużeń termicznych.

3. Odporność na promieniowanie UV - rury stalowe mogą być stosowane w miejscach narażonych na bezpośrednie światło słoneczne bez degradacji materiału.

4. Szczelność dyfuzyjna - stal nie przepuszcza tlenu do wnętrza instalacji, co eliminuje problem korozji tlenowej grzejników i kotłów w systemach zamkniętych.

5. Odporność ogniowa - rury stalowe nie płoną i zachowują nośność w warunkach pożarowych, dlatego są wymagane w instalacjach przeciwpożarowych.

Wady rur stalowych

1. Podatność na korozję - rury ze stali czarnej i ocynkowanej podlegają korozji. W instalacjach wody użytkowej z rur ocynkowanych awarie korozyjne mogą pojawić się już po 10-15 latach eksploatacji, zwłaszcza przy agresywnej wodzie.

2. Duża masa - rura stalowa DN 50 waży ponad 5 kg/m, co utrudnia transport i montaż, zwłaszcza na wysokości.

3. Wysoka przewodność cieplna - rury stalowe szybko oddają ciepło do otoczenia, co wymaga stosowania izolacji cieplnej i zwiększa straty energii.

4. Zarastanie przekroju - na wewnętrznych ściankach rur stalowych osadzają się produkty korozji oraz kamień wodny (związki wapnia i magnezu), co z czasem zmniejsza przekrój i zwiększa opory przepływu.

5. Wysokie koszty montażu - mimo że sam materiał jest stosunkowo tani, montaż wymaga specjalistycznego sprzętu (gwintownice, palniki spawalnicze, przecinarki) oraz wykwalifikowanych monterów z uprawnieniami.

6. Wykraplanie wilgoci - na niezaizolowanych rurach stalowych łatwo wykrapla się wilgoć z otoczenia, co może prowadzić do zawilgocenia ścian i sufitów.

Gdzie rury stalowe są nadal wymagane lub zalecane?

Pomimo rozwoju materiałów alternatywnych, istnieją zastosowania, w których rury stalowe są niezastąpione lub wymagane przepisami:

• Instalacje gazowe - rury stalowe (czarne lub ocynkowane) pozostają podstawowym materiałem w instalacjach gazu ziemnego i LPG w budynkach. Wymagają tego przepisy i normy, w tym PN-EN 1775. Jeśli projektujesz instalację gazową, może przydać się nasz kalkulator instalacji gazowych niskiego ciśnienia.
• Instalacje przeciwpożarowe - systemy tryskaczowe i hydrantowe wykonuje się z rur stalowych ze względu na ich odporność ogniową.
• Centralne ogrzewanie - w dużych obiektach (kotłownie, ciepłownie, sieci cieplne) rury stalowe pozostają standardem ze względu na wytrzymałość ciśnieniową i temperaturową.
• Instalacje przemysłowe - tam, gdzie występują wysokie ciśnienia, temperatury lub agresywne środowiska mechaniczne.

Ochrona antykorozyjna

Trwałość instalacji stalowej w dużej mierze zależy od prawidłowej ochrony antykorozyjnej:

• Cynkowanie ogniowe - powłoka cynkowa o grubości 55–85 μm zapewnia ochronę katodową i barierową. Skuteczna do temperatury ok. 60°C.
• Malowanie farbami antykorozyjnymi - rury ze stali czarnej maluje się minią lub farbami epoksydowymi. Wymaga starannego przygotowania powierzchni (odtłuszczenie, piaskowanie).
• Izolacja cieplna - oprócz funkcji termoizolacyjnej, izolacja chroni rury przed wilgocią z otoczenia i ogranicza wykraplanie.
• Inhibitory korozji - w instalacjach grzewczych zamkniętych stosuje się inhibitory korozji dodawane do wody obiegowej, które tworzą warstwę ochronną na wewnętrznej powierzchni rur.
• Odpowietrzanie instalacji - usunięcie powietrza z instalacji grzewczej znacząco opóźnia procesy korozyjne.

Alternatywy dla rur stalowych

Współczesny rynek oferuje wiele materiałów alternatywnych. Każdy z nich ma swoje zalety i ograniczenia:

• Rury PP (polipropylenowe) - lekkie, odporne na korozję, łatwe w montażu (zgrzewanie). Stosowane w instalacjach wody użytkowej i ogrzewania podłogowego. Ograniczenie: niska odporność na UV, dyfuzja tlenu (w wersjach bez warstwy antydyfuzyjnej).
• Rury PEX (z polietylenu sieciowanego) - elastyczne, odporne na korozję, stosowane w instalacjach wodnych i grzewczych. Wymagają złączek zaciskanych lub zaprasowywanych.
• Rury miedziane - trwałe, bakteriostatyczne, odporne na korozję. Stosowane w instalacjach wody pitnej, gazowych i solarnych. Wada: wysoka cena i konieczność lutowania.
• Rury wielowarstwowe (PEX-Al-PEX) - łączą elastyczność tworzywa z barierą antydyfuzyjną aluminium. Popularne w instalacjach grzewczych i wodnych.

Żaden z powyższych materiałów nie zastępuje jednak stali w instalacjach gazowych (przepisy), przeciwpożarowych (odporność ogniowa) ani w dużych instalacjach grzewczych o wysokich parametrach.

Praktyczne wskazówki

1. Dobieraj średnice na podstawie obliczeń - nigdy nie dobieraj średnicy rury "na oko". Używaj kalkulatora doboru średnic lub obliczeń projektowych.
2. Stosuj odpowiednią izolację - każda rura stalowa prowadząca medium o temperaturze wyższej niż otoczenie powinna być zaizolowana.
3. Unikaj łączenia stali z miedzią - bezpośredni kontakt stali i miedzi prowadzi do korozji galwanicznej. Stosuj złączki izolujące (dielektryczne).
4. Pamiętaj o kompensacji wydłużeń - mimo niskiego współczynnika rozszerzalności cieplnej, długie odcinki rur stalowych również podlegają wydłużeniom termicznym.
5. Odpowietrzaj instalacje grzewcze - powietrze w instalacji przyspiesza korozję i pogarsza sprawność systemu.
6. Przechowuj rury w suchym miejscu - rury stalowe czarne rdzewieją nawet podczas przechowywania. Przed montażem sprawdź stan wewnętrznej powierzchni.

Podsumowanie

Rury stalowe, mimo ponad stulecia obecności na rynku, pozostają niezastąpionym materiałem w wielu zastosowaniach instalacyjnych. Kluczem do trwałej i bezawaryjnej instalacji stalowej jest prawidłowy dobór typu rury (czarna, ocynkowana, nierdzewna), właściwa metoda łączenia oraz skuteczna ochrona antykorozyjna.

Do projektowania instalacji z rur stalowych warto wykorzystać dostępne narzędzia obliczeniowe: kalkulator doboru średnic przewodów, kalkulator pojemności rur oraz kalkulator kompensacji wydłużeń termicznych.
