Druckluftanlage — Planung, Berechnungen und Rohrdimensionierung

---

Druckluft ist einer der am häufigsten verwendeten Energieträger in der Industrie — sie wird zum Antrieb pneumatischer Werkzeuge, zur Steuerung von Automatisierungssystemen, zum Spritzlackieren und zum Reinigen von Bauteilen eingesetzt. Leider ist sie auch eines der teuersten Medien: Schätzungen zufolge werden nur 10–15 % der vom Kompressor verbrauchten elektrischen Energie in nutzbare Druckluftarbeit umgewandelt, der Rest geht als Wärme verloren. Genau deshalb ist die richtige Planung des Rohrleitungssystems so wichtig — jeder unnötige Druckabfall bedeutet höhere Stromrechnungen.

Wenn Sie den Druckabfall schnell überprüfen und die Rohrdurchmesser für Ihre Anlage bestimmen möchten, nutzen Sie unseren Druckluftrechner.

Warum ist die Anordnung einer Druckluftanlage so wichtig?

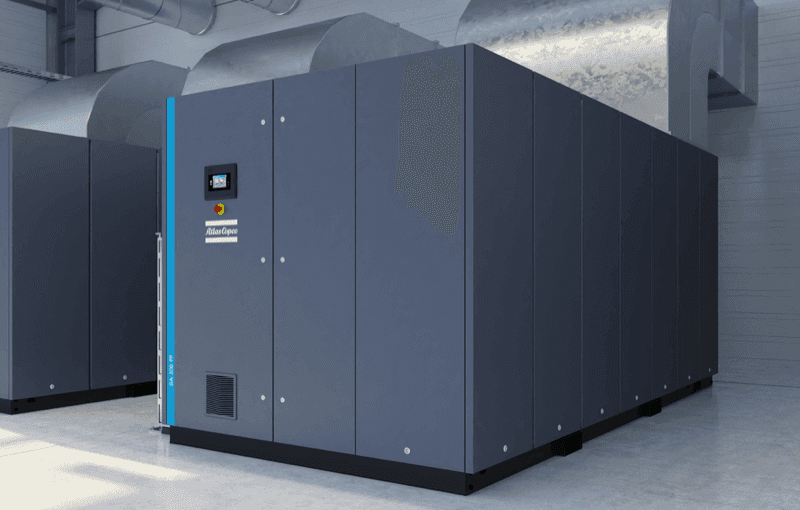

Ein Kompressor erzeugt Luft unter einem bestimmten Druck — meist 6–10 bar. Bevor das Medium jedoch den Verbrauchspunkt erreicht, muss es Widerstände in Rohren, Bögen, T-Stücken, Ventilen und Filtern überwinden. Bei einer schlecht ausgelegten Anlage kann der Druck am Werkzeuganschluss 1–2 bar niedriger sein als am Kompressorausgang. Das zwingt den Betreiber, den Betriebsdruck zu erhöhen, was den Energieverbrauch um etwa 7 % pro Bar steigert.

Ein gut ausgelegtes Druckluftrohrleitungssystem:

• minimiert Druckverluste (der empfohlene Druckabfall über die gesamte Anlage beträgt maximal 0,1 bar, idealerweise unter 0,5 bar einschließlich aller Komponenten),
• gewährleistet einen stabilen Druck an allen Verbrauchspunkten,
• reduziert die Kondensatbildung in den Leitungen,
• ermöglicht eine zukünftige Erweiterung der Anlage ohne Rohraustausch.

Rohrmaterialien für Druckluftanlagen

Die Wahl des Rohrmaterials beeinflusst die Lebensdauer der Anlage, den Strömungswiderstand, die Montagefreundlichkeit und die Betriebskosten. Nachfolgend ein Vergleich der am häufigsten verwendeten Materialien.

Empfehlung: In neuen industriellen Anlagen werden am häufigsten Aluminiumsysteme mit Pressfittings eingesetzt. Sie bieten den besten Kompromiss zwischen niedrigem Widerstand, einfacher Montage und Langlebigkeit. In kleinen Handwerksbetrieben bewähren sich auch PE- oder Kupferrohre.

Hinweis zu PVC: PVC-Rohre werden in Druckluftanlagen dringend abgeraten. Unter Druck können sie schlagartig bersten und gefährliche Splitter bilden. Viele Normen und Arbeitsschutzvorschriften verbieten ihren Einsatz in Druckanlagen.

Layouts von Druckluftanlagen

Die Wahl der Anlagentopologie hängt von der Hallenform, der Verteilung der Verbrauchspunkte und den Anforderungen an die Druckstabilität ab.

Lineares (Durchgangs-)Layout

Die Hauptleitung verläuft vom Kompressor in eine Richtung, und von ihr zweigen Stichleitungen zu den einzelnen Arbeitsplätzen ab. Dies ist das einfachste und kostengünstigste Layout, geeignet für lange, schmale Hallen mit wenigen Verbrauchern.

Der Nachteil des linearen Layouts besteht darin, dass der Druck am Endpunkt umso niedriger ist, je weiter man vom Kompressor entfernt ist. Außerdem fließt der gesamte Volumenstrom durch eine einzige Leitung, was bei hoher Belastung größere Druckabfälle erzeugt.

Ringleitung (Schleifenlayout)

Die Hauptleitung bildet eine geschlossene Schleife um die Halle. Druckluft kann jeden Verbrauchspunkt über zwei Wege erreichen, was den Druck ausgleicht und Druckabfälle reduziert. Dies ist das empfohlene Layout für die meisten industriellen Anlagen.

Ein zusätzlicher Vorteil der Schleife ist, dass der effektive Durchmesser an jedem Abschnitt größer ist — die Luft teilt sich in zwei Ströme auf, sodass die Geschwindigkeit im Rohr niedriger und damit der Widerstand geringer ist.

Gemischtes Layout

In der Praxis wird häufig eine Kombination beider Layouts verwendet: ein Ring als Hauptverteiler mit linearen Abzweigungen, die Luft zu den Arbeitsplätzen führen. Hinzu kommen Sammelverteiler (Manifolds), die den Anschluss mehrerer Werkzeuge an einem Punkt ermöglichen.

Wichtige Regel: Hauptleitungen sollten ein Gefälle von 1–2 % in Richtung der Kondensatableitung aufweisen, mit Kondensatableitern an den tiefsten Punkten der Anlage.

Druckverlustberechnung in der Anlage

Ein Schlüsselelement der Planung ist die Berechnung des Druckverlusts in der Rohrleitung, um sicherzustellen, dass der Druck am entferntesten Verbrauchspunkt ausreichend ist. Der Druckverlust in einem geraden Rohr wird durch die Darcy-Weisbach-Gleichung beschrieben:

Wobei:

• $\Delta P$ — Druckabfall [Pa]
• $\lambda$ — Reibungsbeiwert (dimensionslos, abhängig von der Reynolds-Zahl und der Rohrrauheit)
• $L$ — Rohrabschnittslänge [m]
• $d$ — Rohrinnendurchmesser [m]
• $\rho$ — Dichte der Druckluft [kg/m³]
• $v$ — Luftströmungsgeschwindigkeit [m/s]

Die Dichte der Druckluft hängt vom Betriebsdruck ab. Für den Druck $p$ [bar] bei der Temperatur $T$ [K]:

Wobei $R = 287{,}05 \ \mathrm{J/(kg \cdot K)}$ die Gaskonstante für Luft ist. Bei einem Druck von 7 bar und einer Temperatur von 20°C ($T$ = 293 K) beträgt die Dichte etwa 8,32 kg/m³.

In der Ingenieurpraxis wird häufiger eine vereinfachte empirische Formel verwendet, die den Druckabfall direkt in Bar angibt:

Wobei:

• $L$ — Rohrlänge [m]
• $Q_n$ — Luftvolumenstrom bei Normbedingungen [l/s]
• $d$ — Rohrinnendurchmesser [mm]
• $p$ — Betriebsdruck [bar]

Der Wert 450 ist eine empirische Konstante, die die Lufteigenschaften und den Reibungsbeiwert für typische Industrierohre berücksichtigt. Für schnelle Berechnungen empfehle ich die Nutzung des Druckluftrechners, der automatisch alle oben genannten Zusammenhänge berücksichtigt.

Empfohlene Geschwindigkeiten und Rohrdurchmesser

Eine zu hohe Luftgeschwindigkeit im Rohr verursacht übermäßige Druckverluste und Lärm. Eine zu niedrige Geschwindigkeit bedeutet Überdimensionierung und unnötige Kosten. Folgende empfohlene Geschwindigkeiten werden angenommen:

• Hauptleitung (Verteiler): 6–8 m/s
• Abzweigungen: 8–10 m/s
• Werkzeuganschlüsse: bis 15 m/s

Die folgende Tabelle zeigt ungefähre Rohrdurchmesser in Abhängigkeit vom Luftvolumenstrom (bei einem Betriebsdruck von 7 bar und einer empfohlenen Hauptleitungsgeschwindigkeit von 6–8 m/s):

Druckverlust bei verschiedenen Rohrmaterialien

Das Rohrmaterial beeinflusst den Druckverlust aufgrund der Rauheit der Innenfläche. Die folgende Tabelle vergleicht den ungefähren Druckverlust auf 100 m geradem Rohr mit einem Innendurchmesser von 40 mm, bei einem Volumenstrom von 1,5 Nm³/min und einem Druck von 7 bar:

Wie man sieht, ist der Unterschied zwischen Aluminium und altem, korrodiertem Stahl enorm — der Druckverlust kann bis zu 5–6 Mal höher sein. Dies ist einer der Hauptgründe, warum bei Anlagenmodernisierungen alte Stahlinstallationen durch Aluminiumanlagen ersetzt werden.

Kondensatmanagement und Luftqualität

Beim Verdichten von Luft wird Wasserdampf konzentriert. Ein Kompressor mit einer Leistung von 5 Nm³/min, der bei 60 % relativer Luftfeuchtigkeit und einer Umgebungstemperatur von 25°C arbeitet, erzeugt etwa 10–15 Liter Kondensat pro Tag. Wenn dieses Wasser nicht entfernt wird, führt es zu:

• Korrosion der inneren Rohrwände (insbesondere bei Stahlrohren),
• Beschädigung pneumatischer Werkzeuge und Antriebe,
• Qualitätsverschlechterung bei Lackier-, Sandstrahl- und Verpackungsprozessen,
• Einfrieren in Leitungen, die durch unbeheizte Räume verlaufen.

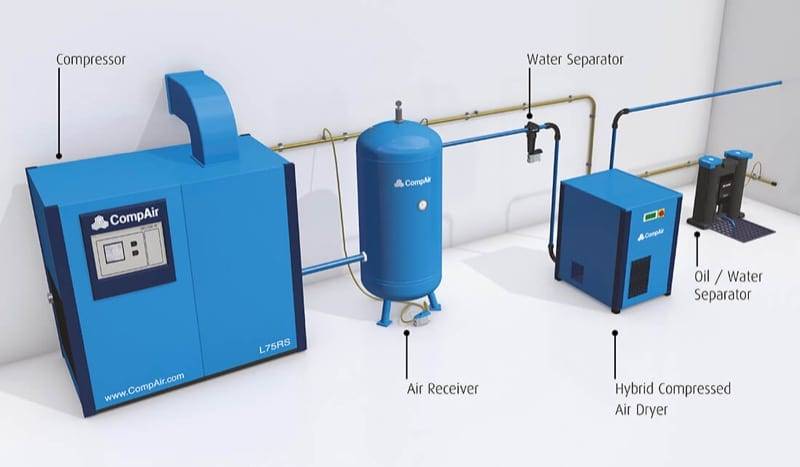

Komponenten des Luftaufbereitungssystems

Eine ordnungsgemäß ausgelegte Anlage sollte folgende Komponenten enthalten (in Reihenfolge vom Kompressor):

1. Nachkühler (Aftercooler) — senkt die Lufttemperatur nach dem Kompressor und bewirkt die Kondensation des größten Teils des Wasserdampfs. Meist in den Kompressor integriert.
2. Zyklonabscheider — entfernt grobe Wasser- und Öltropfen direkt hinter dem Kühler.
3. Druckluftbehälter (Receiver) — puffert den Druck, gleicht Pulsationen aus und ermöglicht die weitere Kondensatabscheidung.
4. Trockner — je nach Anforderungen wird ein Kältetrockner (Taupunkt +3°C) oder ein Adsorptionstrockner (Taupunkt bis –40°C und darunter) eingesetzt.
5. Feinfilter — entfernt Feststoffpartikel und Restöl (Koaleszenzfilter bis 0,01 mg/m³).
6. Automatische Kondensatableiter — montiert an den tiefsten Punkten der Anlage, an den Enden von Stichleitungen und unter jedem vertikalen Abfall.

Druckluft-Qualitätsklassen nach ISO 8573-1

Die Norm ISO 8573-1 definiert Reinheitsklassen für Druckluft hinsichtlich des Gehalts an Feststoffpartikeln, Wasser und Öl. Für typische Werkstattanwendungen reicht die Klasse 4:4:4, während für die Lebensmittel- oder Pharmaindustrie die Klasse 1:2:1 oder höher erforderlich ist.

Praxisbeispiel: Anlage für eine kleine Werkstatt

Nehmen wir an, wir planen eine Druckluftanlage für eine mechanische Werkstatt mit den Abmessungen 15 × 10 m. In der Werkstatt arbeiten gleichzeitig:

• 2 pneumatische Schlagschrauber (Verbrauch je 400 Nl/min),
• 1 Spritzpistole (250 Nl/min),
• 1 Ausblaspistole (150 Nl/min).

Schritt 1: Berechnung des Luftbedarfs

Wir summieren den Bedarf: 400 + 400 + 250 + 150 = 1 200 Nl/min = 1,2 Nm³/min.

Wir berücksichtigen einen Gleichzeitigkeitsfaktor (nicht alle Werkzeuge arbeiten gleichzeitig) — wir nehmen 0,75 an:

$Q_n = 1{,}2 \cdot 0{,}75 = 0{,}9 \ \mathrm{Nm^3/min}$

Wir addieren 10–15 % Reserve für Leckagen und zukünftige Erweiterung:

$Q_{proj} = 0{,}9 \cdot 1{,}15 \approx 1{,}04 \ \mathrm{Nm^3/min}$

Schritt 2: Kompressorauswahl

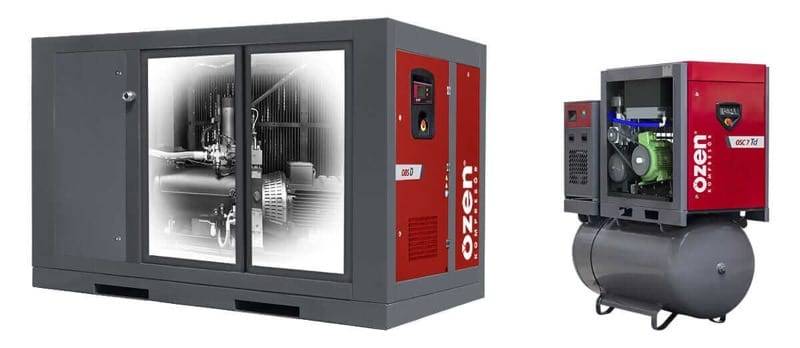

Wir wählen einen Schraubenkompressor mit einer Leistung von mindestens 1,04 Nm³/min (ca. 62 Nm³/h) bei einem Druck von 8 bar. In der Praxis wird ein Kompressor mit einer Leistung von etwa 7,5 kW gewählt.

Schritt 3: Auswahl des Hauptleitungsdurchmessers

Wir wählen ein Ringleitungslayout aufgrund der rechteckigen Hallenform. Ringumfang: 2 × (15 + 10) = 50 m. In einer Ringleitung teilt sich die Luft in zwei Ströme, sodass der Volumenstrom in jeder Hälfte etwa 0,52 Nm³/min beträgt.

Unter Verwendung der obigen Tabelle oder des Druckluftrechners wählen wir für einen Volumenstrom von 0,52 Nm³/min bei 8 bar ein Aluminiumrohr DN 25 (Innendurchmesser ca. 22 mm).

Schritt 4: Überprüfung des Druckverlusts

Auf Grundlage der Druckverlust-Tabelle oben beträgt der spezifische Druckverlust für ein Aluminiumrohr DN 25 (Innendurchmesser ca. 22 mm) bei einem Volumenstrom von 0,52 Nm³/min und 8 bar etwa 0,035 bar pro 100 m. Für die Hälfte des Rings ($L$ = 25 m):

$\Delta p = 0{,}035 \cdot \frac{25}{100} = 0{,}009 \ \mathrm{bar}$

Der Druckverlust beträgt lediglich 0,009 bar, was ein hervorragender Wert ist. Selbst nach Hinzurechnung der Einzelwiderstände (Bögen, T-Stücke — es wird ein Faktor von 1,5–2,0 der geradlinigen Länge angenommen) bleiben wir deutlich unter dem zulässigen Grenzwert von 0,1 bar. Genaue Berechnungen für Ihre Anlage können Sie mit dem Druckluftrechner durchführen.

Schritt 5: Auswahl der Abzweigungen

Anschlüsse zu den Arbeitsplätzen werden mit Rohren DN 15 (Innendurchmesser ca. 13 mm) ausgeführt, die für einzelne Werkzeuge mit einem Volumenstrom von bis zu 500 Nl/min ausreichend sind. Die Abzweigungslängen in unserer Werkstatt betragen maximal 5 m, sodass der Druckverlust an ihnen vernachlässigbar ist.

Häufigste Fehler in Druckluftanlagen

Zum Abschluss lohnt es sich, die häufigsten Fehler aufzuzählen, die zu Betriebsproblemen führen:

• Zu kleine Rohrdurchmesser — erzeugen übermäßige Druckverluste und zwingen den Kompressor, mit höherem Druck zu arbeiten.
• Fehlende Kondensatableiter — Kondensat sammelt sich an den tiefsten Punkten und beschädigt die Werkzeuge.
• Scharfe Winkel und abrupte Richtungsänderungen — jeder 90°-Bogen erzeugt einen Widerstand, der mehreren Metern geradem Rohr entspricht. Verwenden Sie nach Möglichkeit Bögen mit großem Radius.
• Kein Speicherbehälter — verursacht große Druckschwankungen, besonders bei Werkzeugen mit hohem Momentanbedarf.
• Verwendung von PVC-Rohren — gefährlich aufgrund des Risikos eines plötzlichen Berstens unter Druck.
• Keine Reserve für Erweiterung — es lohnt sich, Rohrdurchmesser eine Größe über dem Mindestbedarf zu wählen.

Zusammenfassung

Die Planung einer Druckluftanlage erfordert die Berücksichtigung vieler Faktoren: von der Auswahl des Rohrmaterials über die Berechnung des Druckverlusts bis hin zum Kondensatmanagement. Die wichtigsten Grundsätze sind: Wahl eines Ringleitungslayouts für eine bessere Druckverteilung, Einsatz moderner Materialien (Aluminium) anstelle von Stahl, Gewährleistung eines angemessenen Luftaufbereitungssystems und regelmäßige Dichtigkeitsprüfung.

Zur schnellen Rohrdimensionierung und Überprüfung des Druckverlusts in Ihrer Anlage nutzen Sie unseren Druckluftrechner — geben Sie einfach Volumenstrom, Druck und Rohrleitungslänge ein, und der Rechner ermittelt den optimalen Durchmesser und den Druckverlust.
