Rohrinhalt und Anlagenwasserinhalt — Formel, Tabelle, Rechner

---

Der Installateur, der eine Anlage befüllt, fragt sich „wie viel Glykol einzufüllen ist". Der Planer, der ein Ausdehnungsgefäß auslegt, fragt „wie groß ist der Wasserinhalt der Anlage". Der Gebäudeverwalter — „muss ich eine Trinkwasserzirkulation einbauen". Jede dieser Fragen läuft auf eine einzige hinaus: wie viele Liter Wasser passen in die Rohre. Das Rohrvolumen wird einfach berechnet, doch in der polnischen Installationspraxis gibt es einige Fallstricke, die das Ergebnis um mehrere Dutzend Prozent verfälschen können — vor allem die Verwechslung von Nenndurchmesser und Innendurchmesser sowie das Vernachlässigen der Volumina von Verteilern, Heizkörpern und Wärmetauschern.

In diesem Artikel findest du die Formel für den Rohrinhalt, eine fertige Tabelle der spezifischen Volumina für fünf typische Werkstoffe (Stahl, Kupfer, PP, PEX, PE), fünf typische Anwendungen dieser Berechnungen sowie ein vollständiges Beispiel — eine gemischte Heizungsanlage in einem Einfamilienhaus mit einem Anlagenwasserinhalt von etwa 120 dm³. Wenn du mehrere Abschnitte mit unterschiedlichen Durchmessern hast, nutze den Rohrinhalt-Rechner — er summiert die Volumina mehrerer Zeilen mit verschiedenen Werkstoffen in einer Ansicht.

Was ist der Rohrinhalt und was der Anlagenwasserinhalt

In der Planungspraxis werden diese beiden Begriffe häufig verwechselt, unterscheiden sich aber im Umfang:

• Rohrinhalt ist das Innenvolumen eines Abschnitts — eine rein geometrische Größe, die vom Innendurchmesser $d_w$ und der Länge $L$ abhängt. Angegeben in dm³, also Litern.
• Anlagenwasserinhalt ($V$, Wasserinhalt der Anlage) ist die Gesamtkapazität aller Bauteile, die das Medium enthalten: Vor- und Rücklaufleitungen, Heizkörper bzw. Fußbodenheizungskreise, Kesselwärmetauscher, Verteiler, Pufferspeicher und gegebenenfalls hydraulische Weichen. Das Ausdehnungsgefäß wird nicht zum Anlagenwasserinhalt gezählt — es kompensiert den Rest.

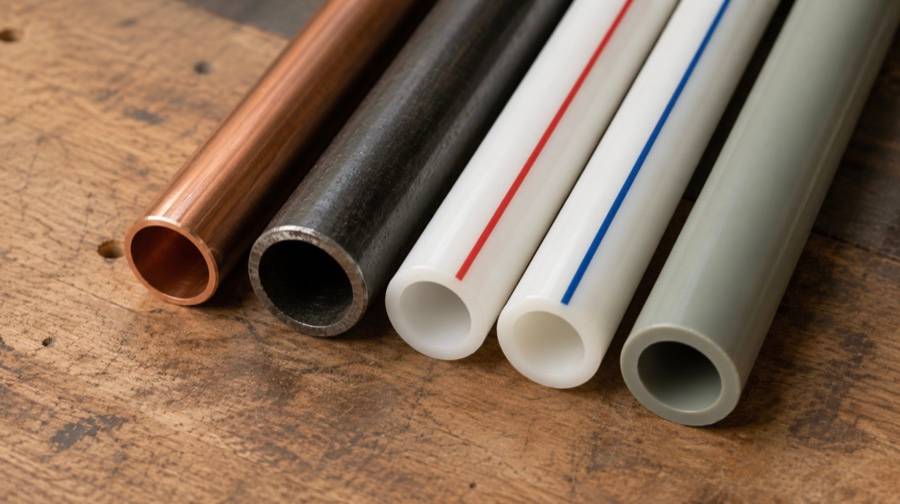

Die zweite Falle ist geometrisch: Der Nenndurchmesser in der Rohrbezeichnung entspricht nicht dem Innendurchmesser. Man muss die Wanddicke prüfen und sie zweimal abziehen. Bei demselben „22 mm" erhalten wir völlig unterschiedliche Ergebnisse:

• Kupferrohr 22 × 1,5 mm — $d_w = 19$ mm (die im Rechner verwendete Maßreihe; es gibt auch 22 × 1,0 mit $d_w = 20$ mm, doch 22 × 1,5 ist Standard in Heizungsanlagen),
• PP-Rohr PN20 25 × 4,2 mm — $d_w = 16{,}6$ mm,
• Stahlrohr DN20 (Ø26,9 außen) — $d_w = 22{,}3$ mm,
• PEX-Rohr 20 × 2,0 mm — $d_w = 16{,}0$ mm.

Vollständige Maßreihen der Rohre mit Wanddicken findest du im Artikel Rohrdurchmesser-Tabelle.

Formel für den Rohrinhalt

Das Volumen eines Rohrabschnitts wird aus der Querschnittsfläche und der Länge berechnet:

Wobei:

• $V$ — Rohrinhalt [dm³, also Liter],
• $d_w$ — Innendurchmesser [dm],
• $L$ — Länge des Abschnitts [dm].

In der Praxis ist es bequemer, mit mm und Metern zu arbeiten. Nach Umrechnung der Einheiten (mm² mal m geteilt durch 1000 ergibt dm³) erhalten wir eine auf der Baustelle nutzbare Form:

Für überschlägige Schätzungen wird angenommen, dass 1 dm³ Wasser etwa 1 kg wiegt. Die Dichte von Wasser bei Betriebstemperaturen der Anlage (4–90 °C) ändert sich um weniger als 4 %, sodass die Näherung zur Abschätzung der Wassermasse in der Anlage ausreicht. Dasselbe gilt für ein Wasser-Glykol-Gemisch in typischen Konzentrationen von 25–40 % — der Fehler liegt bei wenigen Prozent. Wenn du nicht von Hand rechnen möchtest, hat der Rohrinhalt-Rechner die Innendurchmesser für alle gängigen Maßreihen eingebaut.

Tabelle der spezifischen Volumina — wie viele Liter pro laufendem Meter

Die folgende Tabelle gibt das Volumen in dm³/m für die häufigsten Maßreihen an. Die Werte stimmen mit der Datenbank des Rohrinhalt-Rechners überein, sodass das Ergebnis aus dem Artikel und das Ergebnis aus dem Rechner bis zur dritten Nachkommastelle übereinstimmen.

Für Durchmesser außerhalb dieser Zusammenstellung (z. B. DN10, 3/8") sowie für Rohre mit untypischer Wanddicke nutze die Option „Eigener Durchmesser" im Rohrinhalt-Rechner — es genügt, den Innendurchmesser in mm und die Länge in Metern einzutragen.

Anwendung 1: Anlagenwasserinhalt der Heizungsanlage und Auslegung des Ausdehnungsgefäßes

Der Rohrinhalt ist der Ausgangspunkt zur Berechnung des Nutzinhalts des Ausdehnungsgefäßes nach PN-B-02414. Den vollständigen Auslegungsalgorithmus haben wir im Artikel Auslegung des Membran-Ausdehnungsgefäßes in der Heizungsanlage beschrieben, hier interessiert uns nur die Eingangsgröße dieser Berechnung, also $V$ — der Anlagenwasserinhalt.

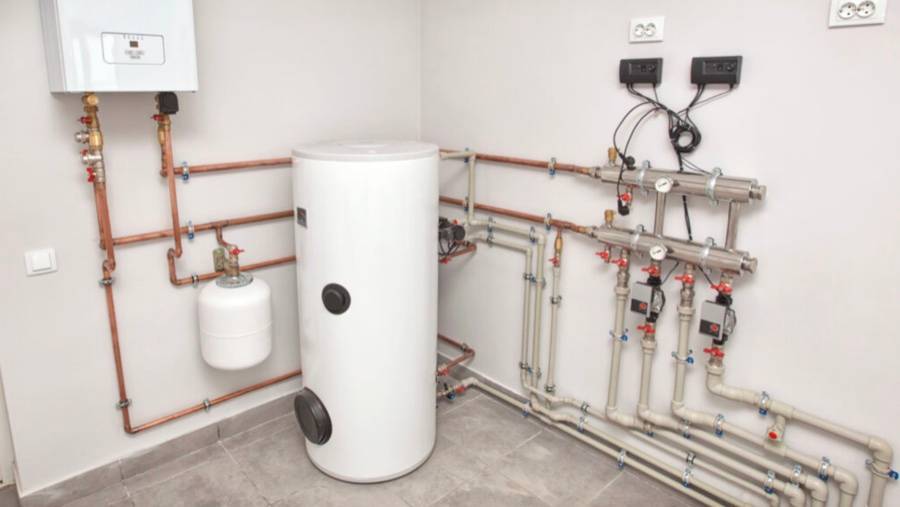

Der Wasserinhalt einer Heizungsanlage setzt sich zusammen aus:

• Vor- und Rücklaufleitungen (Länge getrennt berechnet, da die Trassen meist unterschiedlich sind),
• Plattenheizkörpern, Gliederheizkörpern, Fußbodenheizkreisen — Werte aus dem Herstellerkatalog,
• Kesselwärmetauscher oder Wärmepumpe (aus der Gerätedokumentation),
• Verteilern der Fußbodenheizung,
• Pufferspeicher, falls im Primärkreis,
• gegebenenfalls einer hydraulischen Weiche.

Orientierungswerte für die Volumina typischer Komponenten:

Die Werte in dieser Tabelle sind Richtwerte — in einem realen Projekt entnimmst du das Volumen der Heizkörper und Wärmetauscher der Dokumentation des konkreten Herstellers. Nach Berechnung des Anlagenwasserinhalts wechsle zum Rechner für die Auslegung des Membran-Ausdehnungsgefäßes — das Ergebnis sind der Nutz- und Nenninhalt des Gefäßes sowie der erforderliche Membranvordruck.

Anwendung 2: Wann ist eine Trinkwasserzirkulation erforderlich

Die geltende polnische Bauverordnung (WT, §120) verlangt einen ständigen Umlauf des warmen Wassers in Gebäuden, die keine Einfamilienhäuser, Hofgebäude oder Bauten für die individuelle Erholung sind, sofern der Wasserinhalt der Leitung zur Entnahmestelle 3 dm³ überschreitet. In Einfamilienhäusern ist eine Zirkulation nicht erforderlich, sie ist jedoch eine gute Praxis aus Gründen des Komforts (kürzere Wartezeit auf warmes Wasser am Hahn) und der Hygiene (Reduzierung des Risikos der Vermehrung von Legionellen, die sich in stagnierendem Wasser bei 25–45 °C vermehren).

Die Schwelle von 3 dm³ entspricht konkreten Anschlusslängen — je nach Werkstoff und Durchmesser:

In der Praxis bedeutet das, dass in typischen PP-/Cu-/PEX-Installationen in Mehrfamilienhäusern eine Zirkulation bereits bei einem Anschluss von etwa 15 m zur entferntesten Entnahmestelle erforderlich wird. Auf regulatorischer Seite laufen Arbeiten an einer Verschärfung der Anforderungen zum Schutz vor Legionellen — die Einzelheiten der für 2026 vorgesehenen Änderungen besprechen wir im Artikel Neue Bauverordnung 2026. Vor der Planung einer konkreten Anlage prüfe stets den aktuellen Wortlaut des Paragraphen in der geltenden Verordnung.

Anwendung 3: Wassermasse, Statik und Befestigungen

Da 1 dm³ Wasser ≈ 1 kg, ist die Wassermasse in der Anlage in Kilogramm praktisch gleich dem Volumen in Litern. Wozu der Planer diese Information braucht:

• Auslegung von Schellen und Rohrhalterungen für dicke Leitungen (DN50 und größer), insbesondere für Stahl- und Kupfersteigleitungen,
• Statik der Decken bei der Aufstellung eines Pufferspeichers (ein 500-l-Speicher + Wasser + Gehäuse ergibt über 600 kg punktueller Last),
• Befestigung gusseiserner Heizkörper — Glieder mit Wasser können bei 12 Gliedern über 100 kg wiegen.

Für eine Stahlsteigleitung DN50 (2,332 dm³/m) ergibt das Wasser allein auf 10 m etwa 23 kg, bei DN100 (9,0 dm³/m) — bereits 90 kg auf 10 m.

Anwendung 4: Dosierung von Glykol und Korrosionsinhibitor

In Luft-Wasser-Wärmepumpen, Solarkollektoren und Kühlkreisläufen wird Ethylen- oder Propylenglykol in einer Volumenkonzentration von 25–40 % eingesetzt, abhängig von der minimalen Umgebungstemperatur. Details zu Wärmeträgermedien findest du im Artikel Wärmeträgermedien.

Die Glykolmenge wird direkt aus dem Anlagenwasserinhalt berechnet:

wobei $c$ die Volumenkonzentration ist (z. B. 0,33 für Frostschutz bis −20 °C bei Propylenglykol). Für einen Anlagenwasserinhalt von 150 dm³ und einer Konzentration von 33 % ergeben sich etwa 50 l Konzentrat — kaufe 60 l als Reserve für das Entlüften. Der Korrosionsinhibitor wird üblicherweise mit 1–2 % des Anlagenwasserinhalts dosiert (prüfe das Datenblatt des Mittels); aufrunden.

Anwendung 5: Füll- und Spülzeit der Anlage

Die Füllzeit ist einfach der Anlagenwasserinhalt geteilt durch den Durchfluss des Füllventils: $t = V_{zlad} / Q$. Ein Gartenhahn 1/2" liefert 10–15 dm³/min, eine Spülpumpe 30–100 dm³/min. Für einen Anlagenwasserinhalt von 350 dm³, gefüllt aus einem Hahn mit 12 dm³/min, beträgt die Zeit etwa 29 Minuten. Das Spülen einer Fußbodenheizung erfordert das Umwälzen des 2- bis 3-fachen Volumens des Kreislaufes.

Vollständiges Beispiel — Heizungsanlage im Einfamilienhaus

Einfamilienhaus mit einer Fläche von 150 m², Brennwertkessel 24 kW, Auslegungsparameter 55/45 °C, gemischte Anlage: Plattenheizkörper im Obergeschoss und Fußbodenheizung im Erdgeschoss.

Ausgangsdaten:

• Steig- und Verteilerleitungen der Heizung (Vor- und Rücklauf zusammen): PP PN20 25 × 4,2 — 60 m,
• Anschlüsse zu den Heizkörpern: PEX 16 × 2 mm — 80 m,
• Fußbodenheizkreise: PEX 16 × 2 mm, 6 Kreise à 80 m — 480 m,
• Plattenheizkörper: 8 Stück à durchschnittlich 5 dm³ — 40 dm³,
• Kesselwärmetauscher: 2 dm³,
• Verteiler der Fußbodenheizung: 2 Stück à 3 dm³ — 6 dm³.

Schritt-für-Schritt-Berechnung:

1. Inhalt der PP-PN20-Rohre 25 × 4,2: $60\,\mathrm{m} \cdot 0{,}216\,\mathrm{dm^3/m} = 12{,}96\,\mathrm{dm^3}$.
2. Inhalt der PEX-Anschlüsse 16 × 2: $80 \cdot 0{,}113 = 9{,}04\,\mathrm{dm^3}$.
3. Inhalt der Fußbodenheizkreise PEX 16 × 2: $480 \cdot 0{,}113 = 54{,}24\,\mathrm{dm^3}$.
4. Rohrinhalt gesamt: $12{,}96 + 9{,}04 + 54{,}24 = 76{,}24\,\mathrm{dm^3}$.
5. Komponenten (Heizkörper + Wärmetauscher + Verteiler): $40 + 2 + 6 = 48\,\mathrm{dm^3}$.

Was daraus folgt:

• Wassermasse: ≈ 124 kg — wichtig für die Befestigung der Steigleitungen, erfordert jedoch in einem typischen Einfamilienhaus keine Deckenverstärkung.
• Glykol 33 %: $124 \cdot 0{,}33 \approx 41\,\mathrm{l}$ — kaufe 50 l (10 Kanister à 5 l) als Reserve für das Entlüften.
• Ausdehnungsgefäß: Trage in den Rechner zur Auslegung des Ausdehnungsgefäßes den Anlagenwasserinhalt als $V = 0{,}124\,\mathrm{m^3}$ (also 124 dm³) ein — für Parameter 55/45 und einen statischen Druck von 1 bar ergibt sich typischerweise ein Gefäß von 12–18 l.
• Füllzeit aus einem Hahn mit 12 dm³/min: ≈ 10 Minuten.

Die vollständige Aufsummierung von Abschnitten unterschiedlicher Durchmesser geht schneller mit dem Rohrinhalt-Rechner — füge weitere Zeilen für jede Trasse hinzu, wähle den Werkstoff aus der Liste, und der Rechner summiert automatisch das Volumen aller Abschnitte.

Häufigste Fehler

1. Berechnung des Volumens nach dem Nenndurchmesser. „22 mm" in der Bezeichnung eines Kupferrohrs bezeichnet den Außendurchmesser — der Innendurchmesser beträgt 19 mm bei der Maßreihe 22 × 1,5. Der Fehler bei der Nennangabe überschätzt das Volumen um etwa 25 %.
2. Vernachlässigung der Fußbodenheizkreise. Das Argument „die sind lang, aber dünn" ist trügerisch — in einem typischen Einfamilienhaus mit Fußbodenheizung stellen sie den größten Anteil am Anlagenwasserinhalt dar (in unserem Beispiel 54 von 124 dm³, also 44 %).
3. Nichtberücksichtigung des Wärmetauschers, der Verteiler und der Weichen. Jedes dieser Bauteile fügt zwischen einigen und über zehn Litern hinzu; ihr systematisches Auslassen unterschätzt den Anlagenwasserinhalt und das Ausdehnungsgefäß.
4. Annahme, dass der Pufferspeicher im Heizkreis ein Zusatz ist. Ein 200-l-Puffer in einem Haus mit Wärmepumpe kann den größten Teil des gesamten Anlagenwasserinhalts ausmachen — rechne ihn mit vollem Volumen ein.
5. Verwechslung des Anlagenwasserinhalts mit dem Volumen des Ausdehnungsgefäßes. Das Gefäß hat 6–10 % des Nutzinhalts des Anlagenwasserinhalts — es wird nicht als Bestandteil davon gerechnet, sondern dient als Kompensator.
6. Rundung 1 dm³ Glykol = 1 kg bei Konzentrationen über 50 %. Die Dichte von reinem Propylenglykol beträgt ~1,04 g/cm³, von Ethylenglykol ~1,11 g/cm³. Bei Konzentrationen von 25–40 % liegt der Fehler unter 5 % und ist praktisch unerheblich, doch bei der Bestellung von reinem Glykol in 200-l-Fässern muss man mit dieser Abweichung rechnen.
7. Keine Reserve beim Kauf von Glykol und Inhibitor. „Ich kaufe genau so viel, wie nötig" endet meist mit einem Mangel von 2–3 Litern am Ende des Füllvorgangs.

Häufig gestellte Fragen

Wie berechnet man das Volumen eines Kupferrohrs 22 mm?

Ein Kupferrohr 22 mm bei einer typischen Wanddicke von 1,5 mm hat einen Innendurchmesser von 19 mm. Inhalt: $\pi \cdot 19^2 / 4 / 1000 = 0{,}283$ dm³/m. Bei 22 × 1,0 mm beträgt der Innendurchmesser 20 mm und der Inhalt 0,314 dm³/m. Prüfe stets die Wanddicke in der Maßreihe des Herstellers.

Wie viel Wasser passt in 100 m PEX-Rohr 16 × 2?

100 m mal 0,113 dm³/m ergeben 11,3 dm³ — so viel Wasser enthält ein typischer Fußbodenheizkreis von 100 m Länge.

Was ist der Anlagenwasserinhalt und wie wird er berechnet?

Der Anlagenwasserinhalt ist der gesamte Wasserinhalt der Anlage: Rohre (Vor- + Rücklauf), Heizkörper bzw. Fußbodenheizkreise, Kesselwärmetauscher, Verteiler, Pufferspeicher. Das Ausdehnungsgefäß wird nicht eingerechnet — es kompensiert die Volumenänderungen des Wassers während des Betriebs.

Wann muss in der Trinkwarmwasseranlage eine Zirkulation eingebaut werden?

Die geltende polnische Bauverordnung (WT, §120) verlangt eine Zirkulation in Gebäuden, die keine Einfamilienhäuser, Hofgebäude oder Bauten für die individuelle Erholung sind, sofern der Wasserinhalt der Leitung zur Entnahmestelle 3 dm³ überschreitet. Für typische PP-/Cu-/PEX-Rohre entspricht das einer Länge von etwa 15 m. In Einfamilienhäusern ist eine Zirkulation nicht erforderlich, gilt aber häufig als gute Praxis — die Details der regulatorischen Änderungen besprechen wir im Artikel Neue Bauverordnung 2026.

Wie viel Glykol soll man in eine Anlage mit 150 Litern Inhalt einfüllen?

Bei einer Konzentration von 33 % (Frostschutz bis −20 °C bei Propylenglykol): $150 \cdot 0{,}33 \approx 50$ l Konzentrat. In der Praxis kaufe 60 l — einige Liter gehen beim Entlüften verloren.

Hängt der Rohrinhalt vom Werkstoff ab?

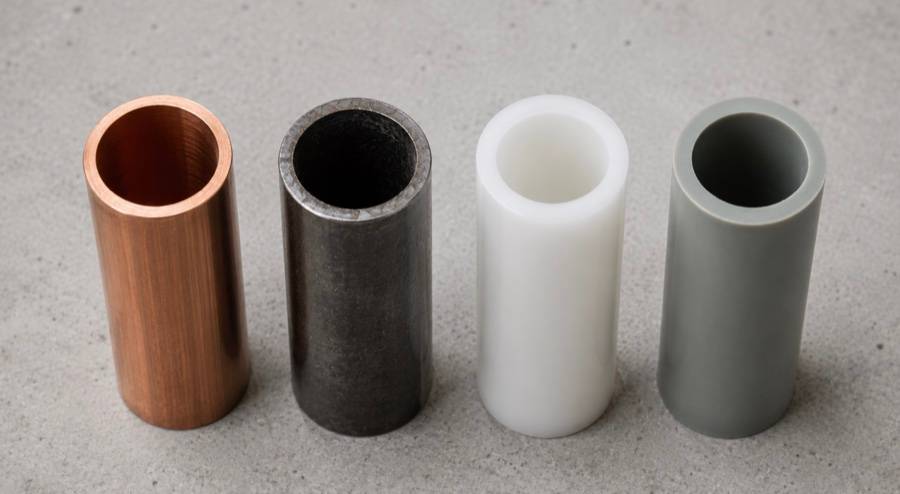

Ja, aber indirekt — über die Wanddicke. Ein 25-mm-Rohr in PEX, PP und Kupfer hat unterschiedliche Innendurchmesser (und damit unterschiedliche Volumina), weil die Wanddicke durch die Herstellungstechnologie und den Nenndruck vorgegeben ist. Das Wasser im Inneren verhält sich unabhängig vom Wandwerkstoff gleich.

Wie berechnet man die Wassermasse in der Anlage?

Das Volumen in Litern (dm³) ist praktisch gleich der Wassermasse in Kilogramm. Anlagenwasserinhalt 124 dm³ = 124 kg Wasser. Für ein Wasser-Glykol-Gemisch bleibt die Näherung bei Konzentrationen von 25–40 % gut (Fehler einige Prozent).

Zusammenfassung

Der Rohrinhalt ist eine einfache geometrische Rechnung, doch er steht am Anfang mehrerer Planungsentscheidungen: Auslegung des Ausdehnungsgefäßes, Abschätzung der benötigten Menge an Glykol und Inhibitor, Prüfung der Zirkulationspflicht für das Trinkwarmwasser, Dimensionierung der Befestigungen und Abschätzung der Füllzeit. Drei Regeln reichen aus, um typische Fehler zu vermeiden:

• der Rohrinhalt wird aus dem Innendurchmesser berechnet, nicht aus dem Nenndurchmesser — prüfe die Maßreihe des Herstellers,
• der Anlagenwasserinhalt umfasst Rohre + Heizkörper + Wärmeerzeuger + Armaturen, jedoch ohne Ausdehnungsgefäß,
• 1 dm³ Wasser ≈ 1 kg — das Volumen in Litern entspricht praktisch der Wassermasse in Kilogramm.

Der schnellste Weg zum Gesamtinhalt mehrerer Anlagenabschnitte ist der Rohrinhalt-Rechner — mit eingebauten Maßreihen (Stahl, Kupfer, PP PN16/PN20, PEX, PE100 SDR11/17, Druckluftrohre), der Möglichkeit, einen eigenen Durchmesser einzutragen, und der automatischen Summierung mehrerer Zeilen. Nach Berechnung des Anlagenwasserinhalts wechsle zur Auslegung des Ausdehnungsgefäßes oder zur Bemessung der Durchmesser von Trinkwasserleitungen, wenn du an einer Trinkwarmwasseranlage arbeitest.
