Dobór kanałów wentylacyjnych - poradnik projektanta instalacji

---

Prawidłowy dobór kanałów wentylacyjnych to jeden z kluczowych etapów projektowania instalacji wentylacji mechanicznej. Zbyt mały kanał oznacza nadmierny hałas i wysokie opory przepływu, natomiast zbyt duży - niepotrzebnie zwiększa koszty i zajmuje cenną przestrzeń. W tym poradniku przedstawiamy kompletną metodykę doboru kanałów okrągłych (spiro) oraz prostokątnych, wraz ze wzorami, tabelami i przykładami obliczeniowymi.

Jeśli potrzebujesz szybko dobrać kanał, skorzystaj z naszego kalkulatora doboru kanałów wentylacyjnych, który automatycznie dobiera średnicę lub wymiary kanału na podstawie zadanego przepływu.

Podstawy doboru kanałów wentylacyjnych

Dobór kanału wentylacyjnego polega na wyznaczeniu takiego przekroju, który zapewni transport wymaganej ilości powietrza przy akceptowalnej prędkości przepływu i stratach ciśnienia. W praktyce projektowej stosuje się dwie metody:

• Metoda stałej prędkości - dobieramy kanał tak, aby prędkość powietrza nie przekraczała określonej wartości maksymalnej
• Metoda równych oporów - dobieramy kanał tak, aby jednostkowe straty ciśnienia (Pa/m) były zbliżone na wszystkich odcinkach instalacji

Niezależnie od wybranej metody, punktem wyjścia jest znajomość wymaganego przepływu powietrza w danym odcinku instalacji.

Zalecane prędkości powietrza w kanałach

Prędkość powietrza w kanale wentylacyjnym ma bezpośredni wpływ na poziom hałasu i straty ciśnienia. Zalecane wartości zależą od wymaganego poziomu ciszy w pomieszczeniu oraz od lokalizacji kanału w instalacji. Poniższa tabela przedstawia prędkości zalecane oraz maksymalne w zależności od wymagań akustycznych:

Prędkości na elementach instalacji

W budynkach mieszkalnych prędkość w odgałęzieniach przy nawiewnikach powinna wynosić około 2 - 2,5 m/s, a w przewodach głównych nie powinna przekraczać 5 m/s.

Przekroczenie zalecanych prędkości skutkuje wzrostem hałasu generowanego przez przepływające powietrze oraz znacznie wyższymi oporami przepływu, co wymaga zastosowania mocniejszego wentylatora.

Kanały okrągłe (spiro) - dobór i obliczenia

Kanały okrągłe typu spiro są najczęściej stosowanym rozwiązaniem w wentylacji mechanicznej. Charakteryzują się najniższymi oporami przepływu w stosunku do przekroju, prostym montażem i szeroką dostępnością.

Standardowe średnice kanałów spiro

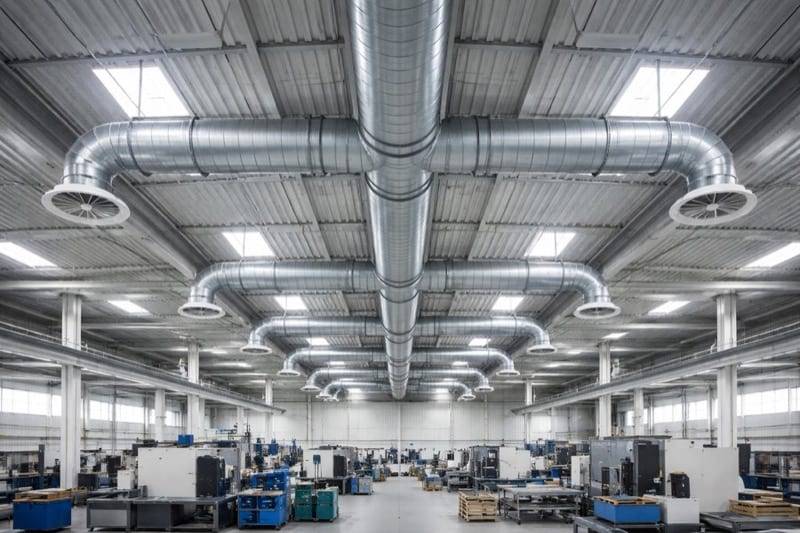

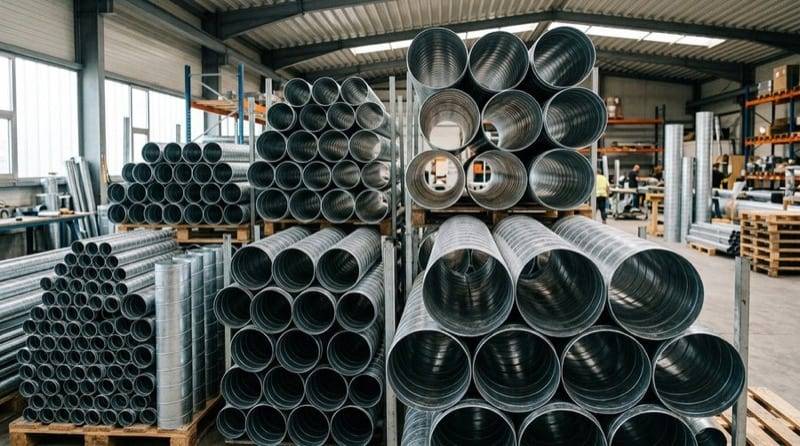

Kanały spiro produkowane są w znormalizowanych średnicach (mm): 80, 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 630, 710, 800, 1000, 1250.

Prędkość przepływu w kanale okrągłym

Prędkość powietrza w kanale okrągłym obliczamy ze wzoru:

$v = \frac{4 \cdot \dot{V}}{3600 \cdot \pi \cdot d^2} \ [\mathrm{m/s}]$

gdzie:

• $\dot{V}$ - przepływ powietrza [m³/h]
• $d$ - średnica wewnętrzna kanału [m]

Straty ciśnienia w kanale okrągłym

Jednostkowe straty ciśnienia (na metr bieżący kanału) obliczamy z równania Darcy'ego-Weisbacha:

$\Delta p = \lambda \cdot \frac{1}{d} \cdot \frac{\rho \cdot v^2}{2} \ [\mathrm{Pa/m}]$

gdzie:

• $\lambda$ - współczynnik oporów liniowych (wyznaczany iteracyjnie z równania Colebrooka-White'a)
• $d$ - średnica wewnętrzna kanału [m]
• $\rho$ - gęstość powietrza (przyjmujemy 1,2 kg/m³ dla 20°C)
• $v$ - prędkość przepływu [m/s]

Współczynnik $\lambda$ zależy od liczby Reynoldsa i chropowatości kanału. Liczbę Reynoldsa obliczamy:

$Re = \frac{v \cdot d}{\nu}$

gdzie $\nu$ = 15,1 × 10⁻⁶ m²/s to lepkość kinematyczna powietrza w 20°C.

Chropowatość kanałów - wpływ na straty ciśnienia

Rodzaj materiału kanału ma istotny wpływ na opory przepływu. Parametrem opisującym ten wpływ jest chropowatość bezwzględna (k):

Jak widać, kanały elastyczne (flex) mają wielokrotnie wyższą chropowatość niż kanały sztywne. Z tego powodu przewody elastyczne powinny być stosowane wyłącznie na krótkich odcinkach przyłączeniowych (do anemostatów, skrzynek rozprężnych itp.) i zawsze w stanie rozciągniętym.

Kanały prostokątne - dobór i obliczenia

Kanały prostokątne stosuje się tam, gdzie ograniczona jest wysokość przestrzeni montażowej (np. sufity podwieszane, szachty instalacyjne). Mają gorsze właściwości aerodynamiczne niż kanały okrągłe, ale pozwalają na lepsze dopasowanie do dostępnej przestrzeni.

Średnica hydrauliczna (równoważna)

Kluczowym pojęciem przy obliczeniach kanałów prostokątnych jest średnica hydrauliczna, która pozwala stosować te same wzory co dla kanałów okrągłych:

$d_h = \frac{2 \cdot a \cdot b}{a + b} \ [\mathrm{m}]$

gdzie:

• $a$ - wymiar boku A kanału [m]
• $b$ - wymiar boku B kanału [m]

Średnica hydrauliczna jest zawsze mniejsza od mniejszego boku kanału. Oznacza to, że przy tej samej powierzchni przekroju kanał prostokątny ma wyższe straty ciśnienia niż okrągły.

Prędkość przepływu w kanale prostokątnym

$v = \frac{\dot{V}}{3600 \cdot a \cdot b} \ [\mathrm{m/s}]$

gdzie $a$ i $b$ to wymiary boków w metrach.

Straty ciśnienia w kanale prostokątnym

Wzór Darcy'ego-Weisbacha dla kanału prostokątnego:

$\Delta p = \lambda \cdot \frac{1}{d_h} \cdot \frac{\rho \cdot v^2}{2} \ [\mathrm{Pa/m}]$

W tym wzorze zamiast średnicy kanału używamy średnicy hydraulicznej $d_h$. Współczynnik $\lambda$ wyznaczamy analogicznie jak dla kanałów okrągłych, ale z użyciem średnicy hydraulicznej w liczbie Reynoldsa.

Zalecany stosunek boków

Przy doborze kanałów prostokątnych ważny jest stosunek boków a/b. Zaleca się, aby stosunek ten nie przekraczał 4:1. Kanały o bardzo spłaszczonym profilu (np. 8:1) mają znacznie wyższe opory i są trudniejsze w montażu.

Kanały okrągłe vs. prostokątne - porównanie

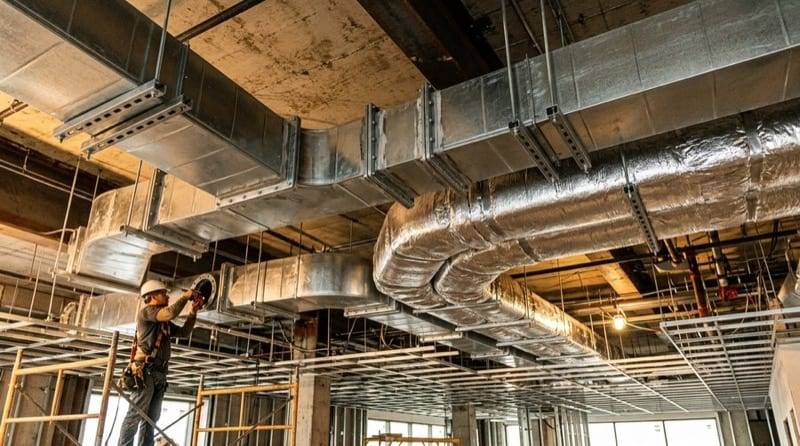

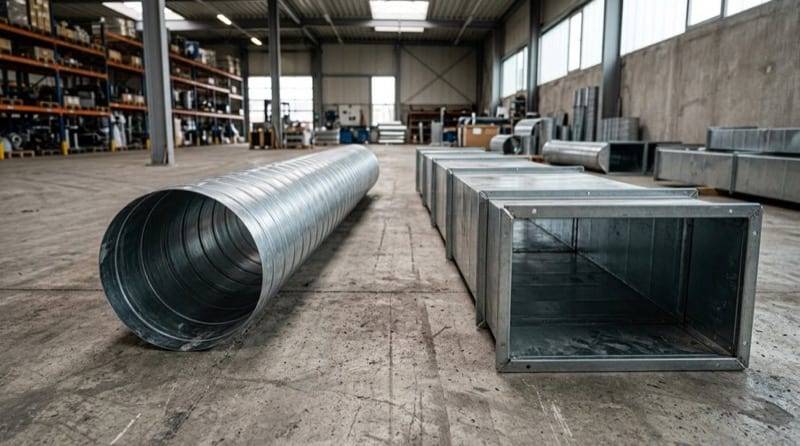

Wybór między kanałem okrągłym a prostokątnym to częsty dylemat projektowy. Poniżej porównanie kluczowych cech obu rozwiązań:

W większości przypadków preferowane są kanały okrągłe spiro ze względu na niższe opory, lepszą szczelność i niższy koszt. Kanały prostokątne wybierane są przede wszystkim ze względów przestrzennych.

Przykład obliczeniowy - kanał okrągły

Załóżmy, że musimy dobrać kanał spiro dla odcinka nawiewnego o przepływie 500 m³/h w budynku biurowym (maks. prędkość 4,5 m/s).

Krok 1: Wyznaczenie minimalnego przekroju

Minimalna powierzchnia przekroju kanału:

$A_{min} = \frac{\dot{V}}{3600 \cdot v_{max}} = \frac{500}{3600 \cdot 4{,}5} = 0{,}0309 \ \mathrm{m}^2$

Krok 2: Wyznaczenie minimalnej średnicy

$d_{min} = \sqrt{\frac{4 \cdot A_{min}}{\pi}} = \sqrt{\frac{4 \cdot 0{,}0309}{3{,}14}} = 0{,}198 \ \mathrm{m} = 198 \ \mathrm{mm}$

Krok 3: Dobór z typoszeregu

Najbliższa większa średnica standardowa to 200 mm.

Krok 4: Weryfikacja prędkości

$v = \frac{4 \cdot 500}{3600 \cdot \pi \cdot 0{,}2^2} = 4{,}42 \ \mathrm{m/s}$

Prędkość 4,42 m/s mieści się w dopuszczalnym zakresie dla biur.

Krok 5: Jednostkowe straty ciśnienia

Dla kanału spiro (k = 0,1 mm) o średnicy 200 mm i przepływie 500 m³/h jednostkowe straty ciśnienia wynoszą około 1,7 Pa/m. Wartość ta jest typowa i akceptowalna - zalecany zakres to 0,5-2,5 Pa/m.

Wszystkie powyższe obliczenia możesz wykonać automatycznie w naszym kalkulatorze doboru kanałów wentylacyjnych.

Przykład obliczeniowy - kanał prostokątny

Dla tego samego przepływu 500 m³/h musimy dobrać kanał prostokątny przy ograniczonej wysokości montażowej do 250 mm.

Krok 1: Ustalenie jednego wymiaru

Przyjmujemy bok B = 200 mm (pozostawiając zapas na izolację).

Krok 2: Wyznaczenie drugiego boku

$a_{min} = \frac{\dot{V}}{3600 \cdot v_{max} \cdot b} = \frac{500}{3600 \cdot 4{,}5 \cdot 0{,}2} = 0{,}154 \ \mathrm{m} = 154 \ \mathrm{mm}$

Przyjmujemy bok A = 200 mm (zaokrąglamy w górę do standardowego wymiaru co 50 mm).

Krok 3: Weryfikacja

Kanał 200 × 200 mm:

• Prędkość: $v = \frac{500}{3600 \cdot 0{,}2 \cdot 0{,}2} = 3{,}47 \ \mathrm{m/s}$
• Średnica hydrauliczna: $d_h = \frac{2 \cdot 200 \cdot 200}{200 + 200} = 200 \ \mathrm{mm}$
• Stosunek boków: 1:1 (optymalny)

Prędkość 3,47 m/s jest komfortowa i zapewnia niski poziom hałasu.

Typowe przepływy powietrza w pomieszczeniach

Przy projektowaniu wentylacji punktem wyjścia jest wymagany przepływ powietrza. Poniżej najczęściej stosowane wartości zgodne z normą PN-83/B-03430 i Warunkami Technicznymi:

Opory miejscowe - kształtki i elementy instalacji

Oprócz strat liniowych w prostych odcinkach kanałów, w instalacji wentylacyjnej występują opory miejscowe generowane przez kształtki. Opory te oblicza się ze wzoru:

$\Delta p_m = \zeta \cdot \frac{\rho \cdot v^2}{2} \ [\mathrm{Pa}]$

gdzie $\zeta$ to współczynnik oporów miejscowych, zależny od typu kształtki.

Typowe wartości współczynnika $\zeta$:

Warto zwrócić uwagę na kolana prostokątne bez kierownic - generują one kilkukrotnie wyższe opory niż kolana okrągłe. Montaż kierownic (łopatek kierujących) w kolanach prostokątnych znacząco redukuje opory.

Najczęstsze błędy przy doborze kanałów

1. Zbyt wąskie kanały w dążeniu do oszczędności - projektant dobiera mniejszy przekrój, aby obniżyć koszt materiału. W efekcie rosną straty ciśnienia, co wymaga mocniejszego (i droższego) wentylatora oraz generuje wyższy hałas.

2. Niedoszacowanie oporów miejscowych - w praktyce opory na kształtkach mogą stanowić 50-70% łącznych oporów instalacji. Pominięcie ich w obliczeniach prowadzi do niedowymiarowania wentylatora.

3. Stosowanie długich odcinków przewodów elastycznych - kanały flex mają wielokrotnie wyższą chropowatość niż kanały sztywne. Nawet 2-3 metry nierozciągniętego flexu mogą wygenerować opory porównywalne z kilkunastoma metrami kanału spiro.

4. Ignorowanie stosunku boków kanałów prostokątnych - kanały o proporcjach powyżej 4:1 mają znacznie wyższe opory i są podatne na odkształcenia. Lepiej zastosować dwa mniejsze kanały zamiast jednego o ekstremalnych proporcjach.

5. Brak zapasu na regulację - dobór na granicy maksymalnej prędkości nie pozostawia marginesu na regulację instalacji i ewentualne przyszłe korekty przepływów.

Podsumowanie

Prawidłowy dobór kanałów wentylacyjnych wymaga uwzględnienia wymaganego przepływu powietrza, dopuszczalnej prędkości, strat ciśnienia i warunków przestrzennych. Kanały okrągłe spiro powinny być pierwszym wyborem ze względu na lepsze parametry aerodynamiczne i niższy koszt. Kanały prostokątne stosujemy tam, gdzie wymusza to ograniczona przestrzeń montażowa.

Aby przyspieszyć pracę projektową, skorzystaj z naszego kalkulatora doboru kanałów wentylacyjnych, który automatycznie dobiera średnicę kanału okrągłego lub oblicza parametry przepływu dla kanału prostokątnego o zadanych wymiarach.
