Instalacja LPG niskiego ciśnienia — dobór średnic rur (propan i mieszanka)

29 maja 2026 | Gaz

Instalacja na gaz płynny (LPG) zasilana z przydomowego zbiornika lub baterii butli to dla wielu domów poza zasięgiem sieci gazu ziemnego jedyna alternatywa dla oleju czy pelletu. Sercem każdego takiego projektu jest dobór średnic przewodów. Zbyt wąska rura powoduje nadmierny spadek ciśnienia i niestabilną pracę kotła czy kuchni, zbyt szeroka — niepotrzebnie podnosi koszty. W odróżnieniu od gazu ziemnego, LPG jest cięższy od powietrza i ma zupełnie inne właściwości fizyczne, co bezpośrednio przekłada się na obliczenia.

Jeśli chcesz szybko dobrać średnice dla swojej instalacji, skorzystaj z kalkulatora instalacji LPG niskiego ciśnienia — uwzględnia on oba rodzaje paliwa, trzy materiały rur oraz opory kształtek.

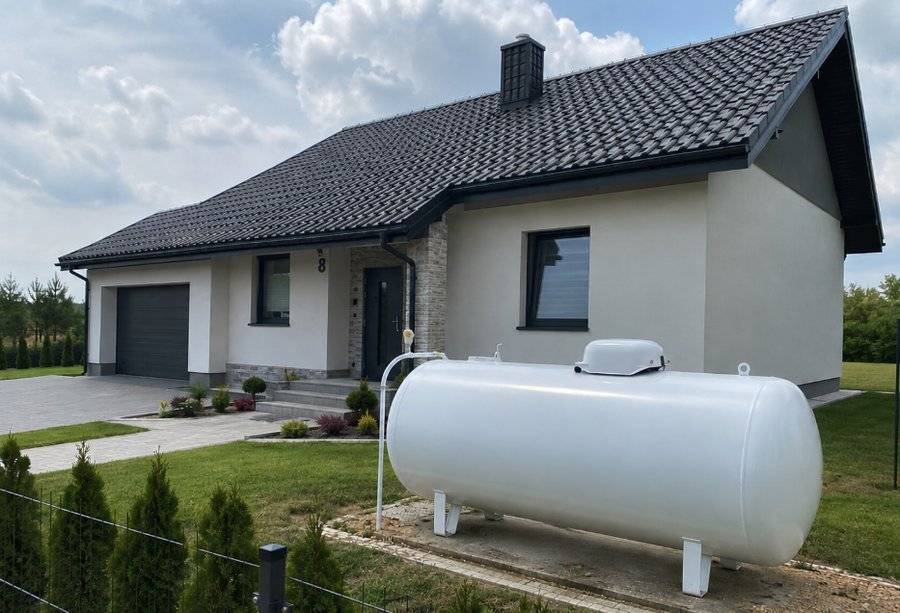

Instalacja LPG niskiego ciśnienia — dobór średnic rur

Czym jest instalacja LPG niskiego ciśnienia

Gaz płynny magazynowany jest w zbiorniku lub butli pod ciśnieniem kilku barów w fazie ciekłej. Do odbiorników trafia jednak jako gaz, pod znacznie obniżonym ciśnieniem. W instalacjach domowych redukcja odbywa się najczęściej dwustopniowo:

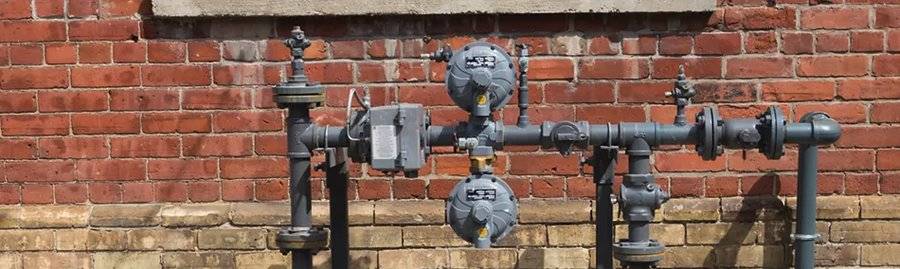

I stopień — reduktor przy zbiorniku obniża ciśnienie do około 0,7–1,5 bar (ciśnienie pośrednie),
II stopień — reduktor przed wejściem do budynku ustala ciśnienie robocze instalacji niskiego ciśnienia.

Nominalne ciśnienie zasilania odbiorników wynosi 37 mbar (3,7 kPa) dla propanu i mieszanki propan-butan oraz 30 mbar dla czystego butanu. To właśnie odcinek za reduktorem II stopnia — od wejścia do budynku aż do kurków przy urządzeniach — jest przedmiotem obliczeń hydraulicznych opisanych w tym artykule.

Dopuszczalny spadek ciśnienia

Zadaniem projektanta jest taki dobór średnic, aby ciśnienie na najniekorzystniej położonym odbiorniku nie spadło poniżej wartości wymaganej przez urządzenie. W praktyce dla instalacji LPG niskiego ciśnienia przyjmuje się, że spadek ciśnienia w instalacji wewnętrznej nie powinien przekraczać ok. 2,5 mbar (250 Pa). Pozostawia to bezpieczny margines względem nominalnych 37 mbar i tolerancji odbiorników.

Niskie ciśnienie LPG a gaz ziemny — kluczowe różnice

Choć metoda obliczeń jest zbliżona, LPG różni się od gazu ziemnego (GZ-50) na trzech istotnych płaszczyznach:

Ciśnienie robocze — 37 mbar dla LPG wobec 20–25 mbar dla gazu ziemnego niskiego ciśnienia.
Wartość opałowa — LPG ma kilkukrotnie wyższą wartość opałową w przeliczeniu na m³, więc dla tej samej mocy potrzeba znacznie mniejszego przepływu objętościowego.
Gęstość względem powietrza — to różnica o największych konsekwencjach. Gaz ziemny jest lżejszy od powietrza, LPG jest od niego cięższy. Wpływa to zarówno na obliczenia pionów, jak i na zasady bezpieczeństwa (patrz dalej).

Jeśli projektujesz instalację na gaz sieciowy, właściwym narzędziem będzie kalkulator instalacji gazu ziemnego niskiego ciśnienia. Dla sieci zasilających większe obiekty sprawdzi się kalkulator sieci średniego i wysokiego ciśnienia.

Propan techniczny vs mieszanka 60/40 propan-butan

W polskich warunkach spotyka się dwa podstawowe paliwa. Propan techniczny dominuje w instalacjach zbiornikowych, ponieważ odparowuje już w ujemnych temperaturach (temperatura wrzenia ok. −42 °C) i dobrze sprawdza się przez całą zimę. Mieszanka 60/40 (60% propanu, 40% butanu) jest typowa dla butli, ale butan przestaje odparowywać już przy ok. 0 °C, dlatego zimą jego sprawność jako fazy gazowej spada.

Różnice w gęstości, lepkości i wartości opałowej bezpośrednio wpływają na opory przepływu i dobór średnicy. Poniższa tabela zawiera parametry wykorzystywane w obliczeniach:

Parametr	Propan techniczny	Mieszanka 60/40
Gęstość gazu [kg/m³]	1,90	2,15
Lepkość kinematyczna [m²/s]	4,22 · 10⁻⁶	3,64 · 10⁻⁶
Wartość opałowa [kWh/m³]	26,7	27,8

Mieszanka jest gęstsza i ma wyższą wartość opałową — przy tej samej mocy odbiorników wymaga nieco mniejszego przepływu objętościowego, ale generuje większe straty wynikające z gęstości. Dlatego przy doborze średnicy zawsze warto wskazać w obliczeniach właściwe paliwo.

Co wpływa na dobór średnicy

Na ostateczny dobór przekroju rury składa się kilka czynników, które kalkulator analizuje jednocześnie:

Przepływ (lub moc odbiorników) — im większe zapotrzebowanie, tym większa wymagana średnica.
Długość instalacji — wydłużenie trasy zwiększa sumaryczny spadek ciśnienia.
Materiał rury i jego chropowatość — stal, miedź i polietylen różnią się gładkością ścianki, co wpływa na opory tarcia.
Dopuszczalny spadek ciśnienia — wartość graniczna, której nie wolno przekroczyć.
Prędkość gazu — ograniczona do 6 m/s, by uniknąć hałasu i erozji ścianek.

Chropowatość bezwzględna materiałów

Każdy materiał ma inną gładkość wewnętrznej ścianki, opisaną chropowatością bezwzględną ε. Im niższa wartość, tym mniejsze opory tarcia:

Stal	0,15 mm
Miedź	0,0015 mm
Polietylen (PE)	0,007 mm

Dlaczego prędkość gazu ograniczamy do 6 m/s

Przekroczenie prędkości 6 m/s prowadzi do uciążliwego hałasu (świst w przewodach) oraz przyspieszonej erozji ścianek, szczególnie na kolanach. Co istotne, opory przepływu rosną z kwadratem prędkości — dwukrotne zwiększenie prędkości oznacza czterokrotnie większy spadek ciśnienia. Dlatego trzymanie się limitu to nie tylko kwestia komfortu akustycznego, ale i ekonomii energetycznej instalacji.

Jak liczy się spadek ciśnienia

Jednostkowy spadek ciśnienia (na metr przewodu) wyznacza się z równania Darcy-Weisbacha:

$\frac{\Delta p}{L} = \rho \cdot \frac{\lambda}{D} \cdot \frac{v^2}{2} \ \left[\mathrm{Pa/m}\right]$

Gdzie:

$\rho$ — gęstość gazu [kg/m³]
$\lambda$ — współczynnik tarcia [-]
$D$ — średnica wewnętrzna rury [m]
$v$ — prędkość przepływu [m/s]

O charakterze przepływu decyduje liczba Reynoldsa:

$Re = \frac{v \cdot D}{\nu}$

gdzie $\nu$ to lepkość kinematyczna gazu. Współczynnik tarcia $\lambda$ zależy od reżimu przepływu:

dla przepływu laminarnego ( $Re < 2300$ ): $\lambda = \dfrac{64}{Re}$ ,
dla przepływu turbulentnego ( $Re \geq 2300$ ) — z równania Colebrooka-White'a:

$\frac{1}{\sqrt{\lambda}} = -2 \log_{10}\left(\frac{\varepsilon}{3{,}7\,D} + \frac{2{,}51}{Re\sqrt{\lambda}}\right)$

W instalacjach gazowych przepływ jest niemal zawsze turbulentny, a równanie Colebrooka-White'a jest uwikłane — wymaga rozwiązania iteracyjnego. Ręczne liczenie tego dla każdego odcinka, przy kilku kolanach i trójnikach, to praca na kilkadziesiąt minut i realne ryzyko błędu. Kalkulator instalacji LPG wykonuje pełną iterację dla każdej proponowanej średnicy w ułamku sekundy.

Długość zastępcza kształtek

Spadek ciśnienia powstaje nie tylko na prostych odcinkach (straty liniowe), ale również na kształtkach i armaturze — kolanach, trójnikach, zwężkach i kurkach (straty miejscowe). Najwygodniej uwzględnia się je metodą długości zastępczej: każdy element zastępuje się równoważnym odcinkiem prostej rury o tej samej średnicy, generującym taki sam opór.

Poniżej orientacyjne długości zastępcze dla rur miedzianych w typowych średnicach domowych:

Element	15×1	18×1	22×1
Kolano 90°	0,40	0,50	0,60
Kurek kulowy	0,15	0,20	0,25
Trójnik (przelot)	0,30	0,40	0,50

Wniosek jest praktyczny: prosta trasa o długości 15 m z kilkoma kolanami i kurkami może mieć długość obliczeniową bliską 20 m. Pominięcie kształtek to jeden z najczęstszych powodów niedoszacowania spadku ciśnienia. Kalkulator pozwala wpisać liczbę poszczególnych kształtek i automatycznie dolicza ich długość zastępczą.

Piony przy LPG — uwaga na gęstość

Ponieważ LPG jest cięższy od powietrza, w pionach wznoszących ciśnienie gazu maleje (odwrotnie niż w przypadku gazu ziemnego, gdzie rośnie). Spadek wynosi ok. 7 Pa na każdy metr wzniesienia dla propanu i ok. 9 Pa/m dla mieszanki. Tę stratę należy dodać do sumy oporów, gdy odbiornik znajduje się powyżej wejścia gazu do budynku.

Przeliczenie mocy odbiorników na przepływ

Przepływ gazu wynika wprost z mocy zainstalowanych urządzeń. Aby go wyznaczyć, dzielimy moc cieplną przez wartość opałową paliwa:

$V = \frac{Q}{W_d} \ \left[\mathrm{m}^3\mathrm{/h}\right]$

Gdzie $Q$ to moc [kW], a $W_d$ — wartość opałowa [kWh/m³]. Dla propanu $W_d = 26{,}7$ , dla mieszanki $27{,}8$ . Przykładowo kocioł o mocy 24 kW na propanie pobiera $24 / 26{,}7 = 0{,}90$ m³/h. Przepływ można też wyrazić w kg/h, mnożąc objętość przez gęstość gazu — w branży LPG często operuje się kilogramami.

Urządzenie	Moc [kW]	Przepływ [m³/h]	Zużycie [kg/h]
Kuchenka gazowa (4-palnikowa)	8–9	0,30–0,34	0,57–0,65
Kocioł dwufunkcyjny kondensacyjny	20–24	0,75–0,90	1,42–1,71
Kocioł jednofunkcyjny c.o.	15–30	0,56–1,12	1,07–2,13
Podgrzewacz przepływowy c.w.u.	18–28	0,67–1,05	1,28–1,99
Promiennik / nagrzewnica gazowa	5–40	0,19–1,50	0,36–2,85

Wartości podano dla propanu ( $W_d = 26{,}7$ kWh/m³, gęstość 1,90 kg/m³). Przy projektowaniu należy jeszcze uwzględnić współczynnik jednoczesności — rzadko wszystkie urządzenia pracują naraz z pełną mocą.

Wydajność parowania źródła

Dobór średnicy to tylko połowa zadania. Drugą jest sprawdzenie, czy źródło nadąży z odparowaniem gazu. Wydajność fazy gazowej zbiornika lub butli zależy od powierzchni zwilżonej cieczą, poziomu napełnienia i temperatury otoczenia. Zimą, przy niskim poziomie gazu w butli, wydajność parowania potrafi drastycznie spaść — nawet najlepiej dobrana rura nie pomoże, jeśli odbiornik nie dostanie wystarczającej ilości fazy gazowej.

Przykład praktyczny — krok po kroku

Rozważmy dom jednorodzinny zasilany propanem z przydomowego zbiornika. Odbiorniki: kuchenka gazowa 9 kW oraz kocioł kondensacyjny 24 kW. Instalacja wewnętrzna z rury miedzianej.

Kotłownia z kotłem gazowym na LPG i miedzianą instalacją

Krok 1: Przepływy

Kocioł: $24 / 26{,}7 = 0{,}90$ m³/h
Kuchenka: $9 / 26{,}7 = 0{,}34$ m³/h
Odcinek główny (oba odbiorniki): $33 / 26{,}7 = 1{,}24$ m³/h

Krok 2: Dobór średnic

Wprowadzając przepływy do kalkulatora instalacji LPG (paliwo: propan, materiał: miedź), odczytujemy proponowane średnice i ich parametry:

1,24 m³/h (odcinek główny) → miedź 18×1 — prędkość ok. 1,7 m/s, spadek jednostkowy ok. 6 Pa/m
0,90 m³/h (do kotła) → miedź 15×1 — prędkość ok. 1,9 m/s
0,34 m³/h (do kuchenki) → miedź 12×1 — prędkość ok. 1,2 m/s

Wszystkie prędkości mieszczą się poniżej limitu 6 m/s.

Krok 3: Długość obliczeniowa odcinka głównego

Przyjmijmy 12 m prostego odcinka 18×1 oraz armaturę: 3 kolana, 1 kurek kulowy, 1 trójnik przelotowy. Z tabeli długości zastępczych:

$L_{obl} = 12 + 3 \cdot 0{,}50 + 0{,}20 + 0{,}40 = 14{,}1 \ \mathrm{m}$

Krok 4: Straty na odcinku głównym

$\Delta p = 6 \cdot 14{,}1 = 84{,}6 \ \mathrm{Pa}$

Krok 5: Korekta o pion

Kocioł znajduje się 3 m powyżej wejścia gazu. Ponieważ propan jest cięższy od powietrza, w pionie wznoszącym ciśnienie maleje — dodajemy stratę:

$\Delta p_{pion} = 3 \cdot 7 = 21 \ \mathrm{Pa}$

Krok 6: Całkowity spadek

$\Delta p_{calk} \approx 84{,}6 + 21 = 105{,}6 \ \mathrm{Pa}$

Całkowity spadek (ok. 106 Pa) jest wyraźnie niższy od dopuszczalnych 250 Pa — dobrane średnice spełniają wymagania, z zapasem na rozbudowę. Dokładne wartości dla Twojej konfiguracji najlepiej sprawdzić bezpośrednio w kalkulatorze instalacji LPG, który policzy spadek dla wszystkich odcinków i kształtek naraz.

Najczęstsze błędy

Pominięcie kształtek — liczenie tylko długości prostych odcinków zaniża spadek ciśnienia nawet o kilkadziesiąt procent.
Pomylenie paliwa — propan i mieszanka mają różną gęstość i wartość opałową; obliczenia dla niewłaściwego gazu dają błędny przepływ i opory.
Złe potraktowanie pionów — przy LPG piony wznoszące to dodatkowa strata, nie zysk jak przy gazie ziemnym.
Przekroczenie prędkości 6 m/s — skutkuje hałasem i kwadratowym wzrostem strat.
Mylenie jednostek — mbar, kPa i Pa łatwo pomylić (1 mbar = 100 Pa = 0,1 kPa).
Prowadzenie rur w pomieszczeniach poniżej poziomu terenu — patrz bezpieczeństwo.

Bezpieczeństwo i materiały

Najważniejsza zasada wynikająca z fizyki LPG: gaz cięższy od powietrza gromadzi się przy podłodze, w zagłębieniach, kanałach i piwnicach. Dlatego instalacji LPG nie prowadzi się w pomieszczeniach i przestrzeniach położonych poniżej poziomu terenu bez odpowiedniej wentylacji, w kanałach ani studzienkach, w których mogłaby powstać niebezpieczna mieszanina wybuchowa.

Z tego samego powodu pomieszczenia z urządzeniami na gaz płynny muszą mieć wentylację wywiewną z otworem przy samej podłodze — to istotny wyróżnik względem gazu ziemnego, gdzie wywiew umieszcza się pod stropem, bo gaz ziemny unosi się ku górze.

W zakresie materiałów:

Wewnątrz budynku — rury stalowe (łączone przez spawanie) lub miedziane (łączone przez lutowanie twarde, lut o temperaturze topnienia powyżej 450 °C).
Na zewnątrz / podziemnie — przyłącze od zbiornika prowadzi się rurą PE, łączoną przez zgrzewanie; PE nie wolno prowadzić wewnątrz budynków ani nad gruntem (wrażliwość na UV i uszkodzenia mechaniczne). PE kończy się w gruncie, a wyjście na ścianę budynku wykonuje się przez przejście PE/stal — podejście pod kurek główny prowadzi już rura stalowa.

Projektowanie i wykonanie instalacji na gaz płynny regulują m.in.: PN-EN 1775 (gazociągi w budynkach), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dział IV, Rozdział 7 — instalacje na gaz płynny, w tym wymagane odległości zbiornika) oraz normy dotyczące reduktorów niskiego ciśnienia do LPG (PN-EN 16129). Po wykonaniu instalacji obowiązkowa jest próba szczelności.

Podsumowanie

Dobór średnic instalacji LPG niskiego ciśnienia opiera się na tych samych zasadach hydrauliki co gaz ziemny, ale wymaga uwzględnienia odmiennych właściwości gazu płynnego: wyższego ciśnienia roboczego (37 mbar), wyższej wartości opałowej i — przede wszystkim — większej gęstości od powietrza, która zmienia zachowanie gazu w pionach i narzuca surowe zasady bezpieczeństwa. Pamiętaj o rozróżnieniu propanu i mieszanki, doliczeniu długości zastępczej kształtek oraz utrzymaniu prędkości poniżej 6 m/s.

Zamiast ręcznie rozwiązywać równanie Colebrooka-White'a dla każdego odcinka, dobierz średnice w kalkulatorze instalacji LPG niskiego ciśnienia — wskażesz paliwo, materiał i kształtki, a narzędzie zaproponuje optymalne średnice wraz ze spadkiem ciśnienia i prędkością przepływu. Do szybkiego przeliczania przepływów między jednostkami przyda się przelicznik przepływów gazów.
