Punkt rosy i kondensacja w przegrodach budowlanych - przewodnik

---

Wilgoć w przegrodach budowlanych to jeden z najpoważniejszych problemów współczesnego budownictwa. Może prowadzić do rozwoju pleśni, degradacji materiałów izolacyjnych oraz znacznego pogorszenia komfortu cieplnego. Kluczem do zapobiegania tym problemom jest zrozumienie zjawiska kondensacji i poprawne projektowanie przegród.

Jeśli potrzebujesz szybko sprawdzić ryzyko kondensacji w swojej przegrodzie, skorzystaj z naszego kalkulatora kondensacji w przegrodach.

Czym jest punkt rosy?

Punkt rosy (temperatura rosy) to temperatura, przy której powietrze o określonej wilgotności względnej staje się nasycone parą wodną. Gdy temperatura powierzchni spadnie poniżej punktu rosy, para wodna zaczyna się skraplać - obserwujemy to jako "rosę" lub zamglenie.

W budynkach zjawisko to ma szczególne znaczenie. Zimą, gdy temperatura powierzchni wewnętrznej przegrody (ściany, okna, dachu) spadnie poniżej punktu rosy powietrza w pomieszczeniu, na tej powierzchni pojawi się skroplona woda. To idealne środowisko dla rozwoju grzybów i pleśni.

Punkt rosy można obliczyć ze wzoru Magnus-Tetens:

$T_d = \frac{b \cdot \gamma}{a - \gamma}$

gdzie:

• γ = ln(RH/100) + (a × T)/(b + T)
• a = 17,625, b = 243,04
• RH - wilgotność względna [%]
• T - temperatura powietrza [°C]

Dla typowych warunków w pomieszczeniu mieszkalnym (20°C, 50% wilgotności) punkt rosy wynosi około 9,3°C. Oznacza to, że jeśli jakakolwiek powierzchnia w pomieszczeniu ma temperaturę niższą niż 9,3°C, nastąpi na niej kondensacja.

Współczynnik temperaturowy fRsi

Współczynnik fRsi (temperatura factor at internal surface) to bezwymiarowy wskaźnik określający ryzyko wystąpienia kondensacji na wewnętrznej powierzchni przegrody. Jest kluczowym parametrem w ocenie cieplno-wilgotnościowej budynków.

$f_{Rsi} = \frac{R_t + R_{si}}{R_{se} + R_t + R_{si}}$

gdzie:

• R_t - opór cieplny warstw materiałowych przegrody [m²K/W]
• R_si = 0,13 m²K/W - opór przejmowania ciepła na powierzchni wewnętrznej
• R_se = 0,04 m²K/W - opór przejmowania ciepła na powierzchni zewnętrznej

Interpretacja współczynnika fRsi jest prosta - im wyższa wartość, tym wyższa będzie temperatura powierzchni wewnętrznej przegrody, a więc mniejsze ryzyko kondensacji.

Wymagania prawne w Polsce

Zgodnie z Warunkami Technicznymi 2021 (Rozporządzenie Ministra Infrastruktury), przegrody budowlane w pomieszczeniach ogrzewanych do temperatury minimum 20°C muszą spełniać:

Wymaganie fRsi ≥ 0,72 przy przyjętych warunkach wewnętrznych (20°C, 50%) i zewnętrznych (-20°C dla polskiej strefy klimatycznej) zapewnia, że temperatura powierzchni wewnętrznej nie spadnie poniżej temperatury krytycznej dla rozwoju pleśni.

Rodzaje kondensacji w przegrodach

Kondensacja powierzchniowa występuje na wewnętrznej powierzchni przegrody, gdy jej temperatura spadnie poniżej punktu rosy. Objawia się:

• wykraplaniem wody na powierzchni
• zawilgoceniem i ciemnieniem tynku
• rozwojem pleśni i grzybów
• łuszczeniem się farby

Jest to najbardziej widoczny rodzaj kondensacji i stosunkowo łatwy do zdiagnozowania.

Kondensacja międzywarstwowa (wewnątrzwarstwowa) zachodzi wewnątrz przegrody, gdy para wodna przenikająca przez materiały napotyka warstwy o temperaturze niższej niż punkt rosy. Jest znacznie bardziej niebezpieczna, ponieważ:

• jest trudna do wykrycia
• może prowadzić do degradacji izolacji termicznej
• powoduje korozję elementów stalowych
• może trwać latami bez widocznych objawów

Metoda Glasera - analiza kondensacji międzywarstwowej

Metoda Glasera (opisana w normie PN-EN ISO 13788) pozwala na analizę ryzyka kondensacji wewnątrz przegrody wielowarstwowej. Polega na porównaniu rozkładu ciśnienia rzeczywistego pary wodnej z rozkładem ciśnienia nasycenia.

Ciśnienie nasycenia pary wodnej zależy od temperatury i można je obliczyć ze wzoru:

$p_s(T) = 610,5 \cdot e^{\frac{17,269 \cdot T}{237,3 + T}}$ dla T ≥ 0°C

$p_s(T) = 610,5 \cdot e^{\frac{21,875 \cdot T}{265,5 + T}}$ dla T < 0°C

Kondensacja występuje w miejscach, gdzie ciśnienie rzeczywiste pary wodnej przekracza ciśnienie nasycenia. W praktyce oznacza to, że para wodna napotyka na warstwy zbyt zimne, aby mogła przez nie przejść w stanie gazowym.

Praktyczne przykłady

Przykład 1: Ściana spełniająca wymagania

Typowa ściana trójwarstwowa od wewnątrz:

• Tynk gipsowy 1,5 cm (λ = 0,39 W/mK)
• Pustak ceramiczny 25 cm (λ = 0,25 W/mK)
• Styropian EPS 15 cm (λ = 0,035 W/mK)
• Tynk zewnętrzny 1,5 cm (λ = 0,82 W/mK)

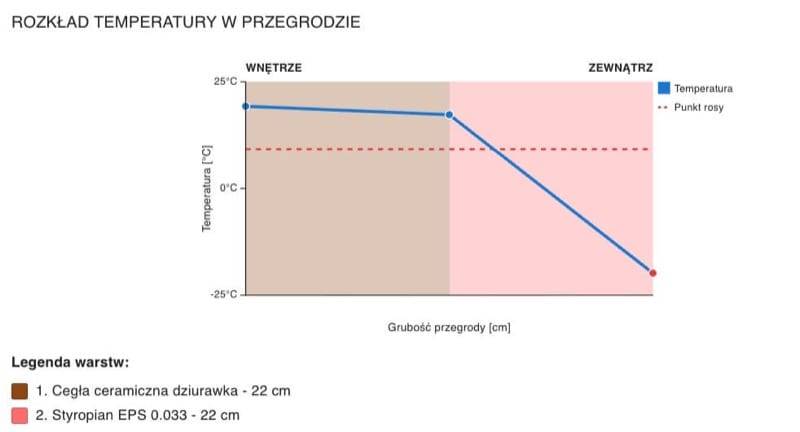

Dla tej ściany współczynnik fRsi wynosi około 0,94 - znacznie powyżej wymaganego 0,72. Temperatura powierzchni wewnętrznej przy warunkach obliczeniowych (20°C wewnątrz, -20°C na zewnątrz) wyniesie około 17,6°C, znacznie powyżej punktu rosy (9,3°C).

Przykład 2: Problematyczny mostek termiczny

Nieocieplony słup żelbetowy w ścianie zewnętrznej:

• Żelbet 25 cm (λ = 2,3 W/mK)
• Brak izolacji

Dla takiego elementu fRsi wynosi zaledwie około 0,58 - znacznie poniżej wymagań. Temperatura powierzchni może spaść do 2°C, powodując silną kondensację.

Rozwiązanie: Ocieplenie słupa od zewnątrz minimum 5 cm styropianu podnosi fRsi powyżej 0,72.

Jak zapobiegać kondensacji?

1. Zapewnienie ciągłości izolacji termicznej

Mostki termiczne to główna przyczyna kondensacji powierzchniowej. Należy eliminować:

• nieocieplone wieńce i nadproża
• połączenia ścian z balkonami
• narożniki budynku
• okolice okien i drzwi

2. Prawidłowy układ warstw

Zasada: materiały o wysokim oporze dyfuzyjnym (np. folia paroizolacyjna) należy umieszczać po stronie ciepłej przegrody, a materiały paroprzepuszczalne po stronie zimnej.

3. Właściwa wentylacja

Zbyt wysoka wilgotność powietrza wewnętrznego (powyżej 60%) drastycznie zwiększa ryzyko kondensacji. Należy zapewnić wymianę powietrza zgodną z normami.

4. Odpowiednia grubość izolacji

Dla polskiego klimatu minimalne grubości izolacji dla ścian to:

• Styropian EPS λ=0,035: minimum 14-15 cm
• Wełna mineralna λ=0,035: minimum 14-15 cm
• PIR λ=0,022: minimum 9-10 cm

Normy i przepisy

PN-EN ISO 13788:2013 - Cieplno-wilgotnościowe właściwości komponentów budowlanych i elementów budynku. Temperatura powierzchni wewnętrznej wymagana do uniknięcia krytycznej wilgotności powierzchniowej i kondensacji międzywarstwowej.

PN-EN ISO 6946 - Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania.

Warunki Techniczne 2021 - Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Podsumowanie

Prawidłowa analiza ryzyka kondensacji jest niezbędnym elementem projektowania przegród budowlanych. Kluczowe parametry to współczynnik fRsi (minimum 0,72 wg WT 2021) oraz rozkład temperatur i ciśnień pary wodnej w przegrodzie.

Aby szybko sprawdzić parametry swojej przegrody, skorzystaj z naszego kalkulatora kondensacji w przegrodach, który automatycznie oblicza wszystkie niezbędne parametry i sprawdza zgodność z polskimi przepisami.
