Spadek napięcia w instalacji elektrycznej — jak obliczyć i kiedy jest problemem?

26 marca 2026 | Elektryka

Każdy przewód elektryczny stawia opór przepływającemu prądowi — im dłuższy przewód i większy prąd, tym więcej napięcia „traci się" po drodze. W instalacjach domowych o krótkich obwodach problem ten bywa pomijany. Ale wystarczy dłuższa trasa kablowa, oświetlenie terenu czy instalacja fotowoltaiczna, aby spadek napięcia stał się warunkiem decydującym o przekroju przewodu.

Jeśli chcesz szybko sprawdzić spadek napięcia dla konkretnego obwodu, skorzystaj z naszego kalkulatora spadku napięcia. Poniżej wyjaśniamy teorię, normy i praktyczne przypadki, w których spadek napięcia ma kluczowe znaczenie.

Spadek napięcia w instalacji elektrycznej

Czym jest spadek napięcia?

Spadek napięcia to różnica potencjałów między początkiem a końcem przewodu, spowodowana jego rezystancją (i reaktancją przy większych przekrojach). Jeśli na zaciskach rozdzielnicy mamy 230 V, a na gniazdku w warsztacie oddalonym o 50 m mierzymy 218 V — spadek napięcia wynosi 12 V, czyli 5,2%.

Skutki zbyt dużego spadku napięcia:

migotanie lub przyciemnienie oświetlenia — szczególnie widoczne przy LED,
obniżona moc silników — moment obrotowy spada z kwadratem napięcia,
problemy z rozruchem urządzeń — silniki, sprężarki, pompy ciepła mogą nie wystartować,
przegrzewanie przewodów — przy obniżonym napięciu urządzenie pobiera większy prąd, aby utrzymać moc,
uszkodzenie wrażliwej elektroniki — zasilacze impulsowe mogą pracować niestabilnie.

Dopuszczalne spadki napięcia wg norm

Norma PN-HD 60364-5-52 (oraz jej polski odpowiednik) definiuje maksymalne spadki napięcia w instalacjach odbiorczych, mierzone od punktu przyłączenia do odbiornika:

Źródło zasilania	Oświetlenie	Pozostałe odbiorniki
Typ A — zasilanie z sieci publicznej	3%	5%
Typ B — zasilanie z własnego źródła (agregat, UPS)	6%	8%

Wartości te dotyczą całej trasy od punktu przyłączenia do odbiornika. W praktyce oznacza to, że spadek napięcia na WLZ (wewnętrznej linii zasilającej) i na obwodzie końcowym sumuje się — o czym piszemy w sekcji o spadkach kaskadowych.

Norma dopuszcza zwiększenie powyższych limitów o 0,005% na każdy metr powyżej 100 m długości trasy, ale nie więcej niż o dodatkowe 0,5%.

Wzory na spadek napięcia

Wzór uproszczony (rezystancja)

Dla większości instalacji o przekrojach do 50 mm² reaktancja przewodu jest pomijalnie mała i wystarczy wzór uwzględniający tylko rezystancję.

Obwód jednofazowy (230 V):

$\Delta U\% = \frac{2 \cdot I_B \cdot L \cdot 100}{\gamma \cdot S \cdot U_n} \ [\%]$

Obwód trójfazowy (400 V):

$\Delta U\% = \frac{\sqrt{3} \cdot I_B \cdot L \cdot 100}{\gamma \cdot S \cdot U_n} \ [\%]$

gdzie:
$I_B$ — prąd obciążenia [A]
$L$ — długość przewodu (w jedną stronę) [m]
$\gamma$ — konduktywność materiału [m/(Ω·mm²)]
$S$ — przekrój przewodu [mm²]
$U_n$ — napięcie nominalne [V]

Wzór dokładny (z reaktancją)

Przy przekrojach 70 mm² i większych reaktancja indukcyjna przewodu staje się istotna, szczególnie przy obciążeniu indukcyjnym (silniki). Pełny wzór:

Obwód jednofazowy:

$\Delta U\% = \frac{2 \cdot I_B \cdot L \cdot (r \cdot \cos\varphi + x \cdot \sin\varphi) \cdot 100}{U_n} \ [\%]$

Obwód trójfazowy:

$\Delta U\% = \frac{\sqrt{3} \cdot I_B \cdot L \cdot (r \cdot \cos\varphi + x \cdot \sin\varphi) \cdot 100}{U_n} \ [\%]$

gdzie:
$r$ — rezystancja jednostkowa przewodu [Ω/m]
$x$ — reaktancja jednostkowa przewodu [Ω/m] (typowo 0,08 mΩ/m dla kabli)
$\cos\varphi$ — współczynnik mocy obciążenia

Konduktywność materiałów przewodowych

Konduktywność zależy od temperatury pracy przewodu. Wartości poniżej uwzględniają temperaturę roboczą żyły:

Materiał	γ przy 20°C	γ przy PVC (70°C)	γ przy XLPE (90°C)
Miedź (Cu)	56,0	44,4	42,4
Aluminium (Al)	35,0	27,5	26,3

W obliczeniach spadku napięcia stosuje się konduktywność odpowiadającą temperaturze pracy przewodu (70°C lub 90°C), a nie temperaturze otoczenia. To daje wynik „po bezpiecznej stronie" — rzeczywisty spadek przy mniejszym obciążeniu będzie niższy.

Tabele spadku napięcia — szybki odczyt

Poniższa tabela podaje spadek napięcia w %/(A·m) — wystarczy pomnożyć wartość przez prąd i długość, aby otrzymać wynik w procentach. Wartości dla przewodów miedzianych z izolacją PVC (γ = 44,4):

Obwody jednofazowe 230 V

Przekrój [mm²]	ΔU% na 1 A·m	Maks. A·m przy 3%	Maks. A·m przy 5%
1,5	0,01305	230	383
2,5	0,00783	383	639
4	0,00490	612	1 020
6	0,00326	920	1 534
10	0,00196	1 531	2 551
16	0,00122	2 459	4 098
25	0,00078	3 846	6 410
35	0,00056	5 357	8 929

Jak korzystać z tabeli: Pomnóż prąd obciążenia [A] przez długość trasy [m]. Jeśli wynik (A·m) jest mniejszy niż wartość w kolumnie „Maks. A·m", spadek napięcia mieści się w limicie.

Przykład: Obwód oświetleniowy 6 A, długość 22 m, przewód 1,5 mm². Iloczyn: 6 × 22 = 132 A·m. Limit dla 3% wynosi 230 A·m → mieści się (spadek: 132 × 0,01305 = 1,72%).

Obwody trójfazowe 400 V

Przekrój [mm²]	ΔU% na 1 A·m	Maks. A·m przy 5%
2,5	0,00390	1 282
4	0,00244	2 049
6	0,00163	3 067
10	0,000975	5 128
16	0,000610	8 197
25	0,000390	12 821
35	0,000279	17 921
50	0,000195	25 641

Kaskadowe spadki napięcia

W rzeczywistej instalacji prąd przepływa przez kilka odcinków przewodów: od złącza kablowego, przez WLZ do rozdzielnicy głównej, potem do rozdzielnicy piętrowej, a stamtąd do odbiornika. Spadki napięcia na każdym odcinku sumują się.

$\Delta U\%_{total} = \Delta U\%_{WLZ} + \Delta U\%_{obwód}$

Norma wymaga, aby sumaryczny spadek napięcia od punktu przyłączenia do odbiornika nie przekraczał dopuszczalnych wartości (3% lub 5%).

Przykład kaskadowy

Instalacja w budynku wielorodzinnym:

Odcinek 1 — WLZ (trójfazowy 400 V):
Prąd: 63 A, długość: 25 m, przekrój: 25 mm² Cu/PVC

$\Delta U\%_{WLZ} = \frac{\sqrt{3} \cdot 63 \cdot 25 \cdot 100}{44{,}4 \cdot 25 \cdot 400} = \frac{272\ 650}{444\ 000} \approx 0{,}61\%$

Odcinek 2 — obwód oświetleniowy (jednofazowy 230 V):
Prąd: 8 A, długość: 18 m, przekrój: 1,5 mm² Cu/PVC

$\Delta U\%_{obwód} = \frac{2 \cdot 8 \cdot 18 \cdot 100}{44{,}4 \cdot 1{,}5 \cdot 230} = \frac{28\ 800}{15\ 318} \approx 1{,}88\%$

Suma:

$\Delta U\%_{total} = 0{,}61\% + 1{,}88\% = 2{,}49\%$

Dopuszczalny limit dla oświetlenia: 3%. Wynik 2,49% — warunek spełniony, ale z niewielkim zapasem. Zwiększenie długości obwodu oświetleniowego do 22 m dałoby już 3,10% — przekroczenie normy.

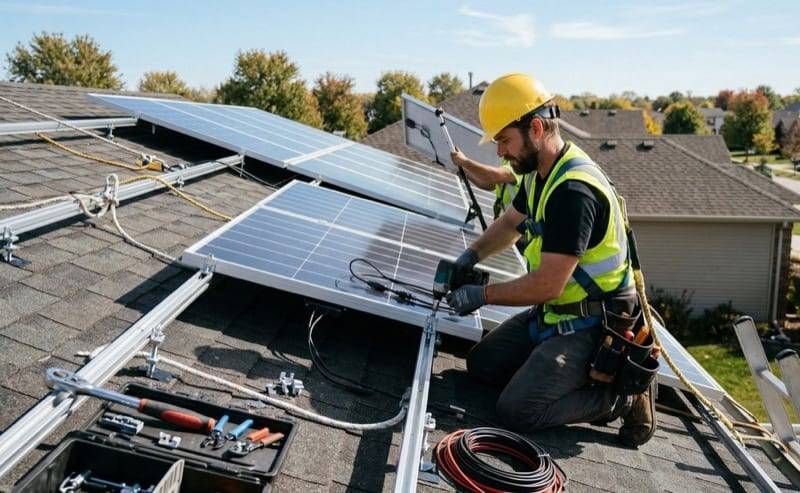

Kable DC instalacji fotowoltaicznej na dachu

Spadek napięcia w instalacjach fotowoltaicznych (DC)

Instalacje fotowoltaiczne to szczególny przypadek — długie trasy kablowe po stronie prądu stałego (DC) od paneli do inwertera, często na zewnątrz budynku. Każdy procent spadku napięcia to bezpośrednia strata mocy instalacji.

Wzór dla prądu stałego (DC):

$\Delta U\% = \frac{2 \cdot I_{MPP} \cdot L \cdot 100}{\gamma \cdot S \cdot U_{MPP}} \ [\%]$

gdzie:
$I_{MPP}$ — prąd w punkcie mocy maksymalnej [A]
$U_{MPP}$ — napięcie w punkcie mocy maksymalnej [V]
$L$ — długość kabla DC (w jedną stronę) [m]

Zalecany spadek napięcia w instalacjach PV to ≤ 1% po stronie DC. Niektóre normy dopuszczają 2%, ale każdy dodatkowy procent to realna strata rocznej produkcji energii.

Przykład — instalacja PV 10 kWp

Dane:
$I_{MPP}$ = 11,5 A (2 stringi po 5 paneli, napięcie ok. 200 V)
$U_{MPP}$ = 200 V
$L$ = 25 m (panele na dachu → inwerter w garażu)
Kabel solarny Cu 6 mm², γ = 56 (kabel solarny pracuje w niższej temperaturze niż instalacyjny)

$\Delta U\% = \frac{2 \cdot 11{,}5 \cdot 25 \cdot 100}{56 \cdot 6 \cdot 200} = \frac{57\ 500}{67\ 200} \approx 0{,}86\%$

Spadek 0,86% mieści się w zalecanym 1%. Przy dłuższej trasie (np. 40 m) warto rozważyć przekrój 10 mm².

Spadek napięcia przy rozruchu silników

Silniki elektryczne podczas rozruchu pobierają prąd 5–8 razy większy niż prąd znamionowy. Ten chwilowy wzrost prądu powoduje znaczny spadek napięcia, który może:

uniemożliwić rozruch silnika (zbyt niski moment rozruchowy),
powodować migotanie oświetlenia w całej instalacji,
zakłócać pracę innych urządzeń w obwodzie.

Przykład — silnik pompy ciepła

Dane:
Silnik sprężarki: $I_n$ = 16 A, prąd rozruchowy: $I_{rozr}$ = 6 × 16 = 96 A
Zasilanie: trójfazowe 400 V
Długość: 30 m, przekrój: 6 mm² Cu/PVC

Spadek napięcia w stanie pracy:

$\Delta U\%_{praca} = \frac{\sqrt{3} \cdot 16 \cdot 30 \cdot 100}{44{,}4 \cdot 6 \cdot 400} = \frac{83\ 138}{106\ 560} \approx 0{,}78\%$

Spadek napięcia przy rozruchu:

$\Delta U\%_{rozruch} = \frac{\sqrt{3} \cdot 96 \cdot 30 \cdot 100}{44{,}4 \cdot 6 \cdot 400} = \frac{498\ 831}{106\ 560} \approx 4{,}68\%$

Spadek 4,68% przy rozruchu oznacza, że napięcie na zaciskach silnika spadnie do ok. 381 V. Przy silnikach wrażliwych na spadek napięcia (np. sprężarki scroll) może to powodować problemy z rozruchem. Rozwiązania:

zwiększenie przekroju do 10 mm² (spadek rozruchowy: 2,81%),
zastosowanie softstarta lub falownika, który ogranicza prąd rozruchowy,
skrócenie trasy kablowej.

Jak zmniejszyć spadek napięcia?

Gdy obliczony spadek napięcia przekracza normy, mamy kilka opcji:

1. Zwiększenie przekroju przewodu

Najprostsze rozwiązanie — grubszy przewód ma mniejszą rezystancję. Koszt rośnie, ale w wielu przypadkach skok o jeden przekrój wystarczy.

2. Zmiana zasilania z jednofazowego na trójfazowe

Przejście z 230 V na 400 V zmniejsza prąd o współczynnik $\sqrt{3}$ przy tej samej mocy, a wzór trójfazowy daje mniejszy spadek:

Parametr	1-faz 230 V	3-faz 400 V
Moc 10 kW, cos φ = 0,95	I = 45,7 A	I = 15,2 A
Przewód 10 mm² Cu, L = 40 m	ΔU = 3,57%	ΔU = 0,59%
Stosunek spadków	—	6× mniejszy

Zmiana z zasilania jednofazowego na trójfazowe zmniejsza spadek napięcia ok. 6 razy przy tej samej mocy i przekroju. To szczególnie istotne przy długich trasach do budynków gospodarczych czy warsztatów.

3. Skrócenie trasy kablowej

Spadek napięcia jest wprost proporcjonalny do długości. Przeniesienie rozdzielnicy bliżej odbiornika lub poprowadzenie trasy krótszą drogą może rozwiązać problem bez zmiany przekroju.

4. Podział obciążenia na więcej obwodów

Zamiast jednego obwodu z dużym prądem — dwa obwody z mniejszym prądem, każdy z mniejszym spadkiem napięcia.

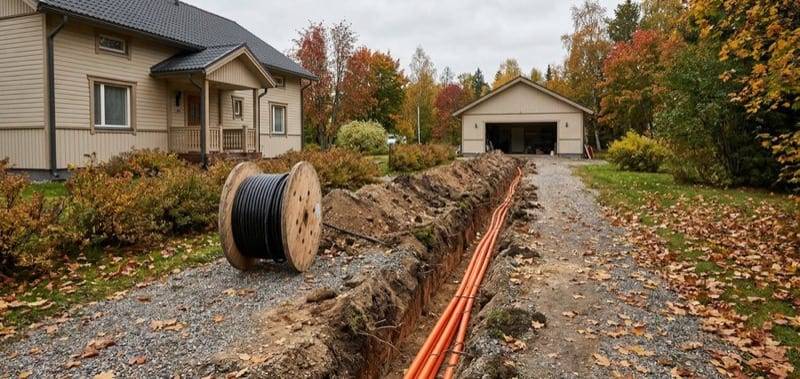

Długa trasa kablowa do budynku gospodarczego

Kiedy spadek napięcia decyduje o przekroju?

W praktyce spadek napięcia staje się warunkiem bardziej restrykcyjnym niż obciążalność prądowa w następujących sytuacjach:

długie trasy kablowe (powyżej 30–40 m) — oświetlenie terenu, garaże, budynki gospodarcze, hale,
obwody oświetleniowe — limit 3% zamiast 5%,
przewody aluminiowe — konduktywność o 38% niższa niż miedzi,
instalacje fotowoltaiczne — zalecany limit 1% po stronie DC,
zasilanie silników — konieczność uwzględnienia prądu rozruchowego,
zasilanie jednofazowe przy dużych mocach — prąd jest $\sqrt{3}$ razy większy niż przy zasilaniu trójfazowym.

W takich przypadkach kalkulator spadku napięcia pomoże szybko ustalić, czy wybrany przekrój jest wystarczający. Jeśli potrzebujesz dobrać cały obwód od początku (z uwzględnieniem obciążalności prądowej i współczynników korekcyjnych), skorzystaj z kalkulatora doboru przekroju przewodu.

Podsumowanie

Spadek napięcia to zjawisko, które w krótkich obwodach domowych rzadko stanowi problem — ale przy dłuższych trasach, oświetleniu, instalacjach PV czy zasilaniu silników staje się kluczowym kryterium projektowym. Najważniejsze zasady:

Zawsze sprawdzaj spadek napięcia przy trasach powyżej 30 m,
Sumuj spadki kaskadowo — WLZ + obwód końcowy,
Przy instalacjach PV dąż do spadku ≤ 1% po stronie DC,
Przy silnikach uwzględnij prąd rozruchowy (5–8 × $I_n$ ),
Zasilanie trójfazowe zmniejsza spadek ok. 6× w porównaniu z jednofazowym,
Bonus: zwiększenie przekroju ze względu na spadek napięcia zazwyczaj poprawia też warunki ochrony przeciwporażeniowej (mniejsza impedancja pętli zwarcia = szybsze wyłączenie zabezpieczenia).

Skorzystaj z naszego kalkulatora spadku napięcia, aby sprawdzić spadek napięcia dla dowolnego obwodu — wystarczy podać moc, napięcie, długość i przekrój przewodu.
