Wydłużenia termiczne rur — obliczenia, kompensacja i kalkulator online

---

Wydłużenia termiczne rur są kluczowe dla bezawaryjnego funkcjonowania instalacji sanitarnych, ponieważ zmiany temperatury wpływają na ich długość. W tym artykule omówimy obliczenia wydłużeń, różne materiały rur oraz metody kompensacji.

Wstęp

Wydłużenia termiczne rur to zagadnienie, które może wydawać się skomplikowane, ale jest niezwykle istotne dla długotrwałego i bezawaryjnego funkcjonowania instalacji sanitarnych. Temperatura otoczenia i medium przesyłanego przez rury wpływa na ich długość, co może prowadzić do poważnych uszkodzeń, jeśli nie zostanie odpowiednio skompensowane. W tym artykule przeanalizujemy obliczenia wydłużenia termicznego, omówimy różne materiały rur oraz metody kompensacji tych wydłużeń.

Obliczenia Wydłużenia Termicznego

Podstawę analizy wydłużenia termicznego stanowi wzór:

$\Delta L = L \times \alpha \times \Delta T$

Gdzie:

• $\Delta L$ to wydłużenie termiczne,
• $L$ to początkowa długość rury,
• $\alpha$ to współczynnik rozszerzalności termicznej materiału,
• $\Delta T$ to zmiana temperatury.

Tabela 1. Współczynniki rozszerzalności liniowej różnych materiałów

Przykład: jeśli mamy rurę tworzywową polipropylenową o długości 20 metrów, której temperatura wzrośnie o 50°C (np. montowaliśmy ją przy temperaturze w pomieszczeniu 10°C, a następnie przepływa przez nią woda o temperaturze 60°C) to przy współczynniku rozszerzalności $\alpha = 0,18$ wydłużenie wyniesie:

$\Delta L = 20m \times 0,18 \times 50°C = 180mm \, (czyli \, 18 cm)$

Takie zmiany mogą wydawać się niewielkie, ale na dużych odcinkach mogą powodować znaczne problemy. Nasz kalkulator kompensacji pomoże dokładnie przeprowadzić te obliczenia.

Metody Kompensacji Wydłużeń Termicznych

Rodzaj materiału, z którego wykonane są rury, znacząco wpływa na ich rozszerzalność:

• Rury metalowe: Mają niski współczynnik rozszerzalności. Na przykład stal (0,012) i miedź (0,0165) są bardziej stabilne termicznie.
• Rury tworzywowe: Mają wyższy współczynnik rozszerzalności. PEX (0,2) i PP-R (0,18) mogą wydłużać się znacznie bardziej.

Kompensacja wydłużeń termicznych może być realizowana na kilka sposobów:

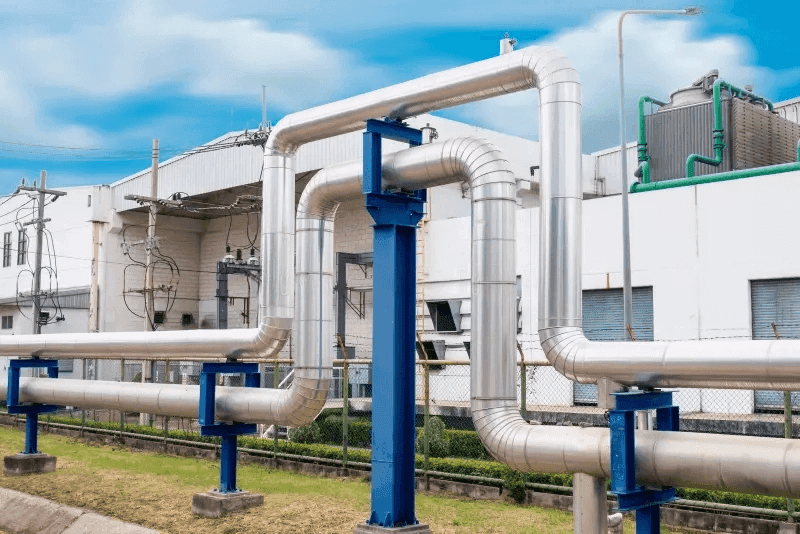

• Naturalne kształty L i U: Tworzenie pętli lub zakrętów w instalacji pozwala przewodom na bezpieczne wydłużanie się i kurczenie.

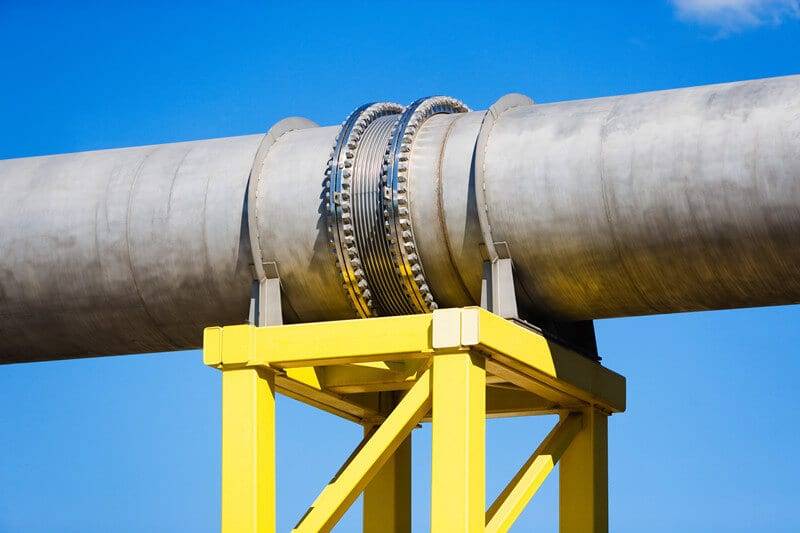

• Kompensatory: Specjalistyczne urządzenia wbudowane w rurociąg absorbuje zmiany długości.
• Mocowania przesuwne i stałe: Pozwalają na kontrolowane rozszerzanie się rur w określonych kierunkach, zabezpieczając całą instalację.

W kolejnym artykule skupimy się na metodyce obliczeń kompensatorów naturalnych L i U. A teraz skorzystaj z naszego kalkulatora kompensacji, aby znaleźć najlepsze rozwiązanie dla swojej instalacji.

Wydłużenia Termiczne w Innych Branżach

Wydłużenia termiczne nie dotyczą tylko rur w instalacjach sanitarnych. Oto kilka przykładów z innych branż, gdzie zjawisko to jest równie istotne:

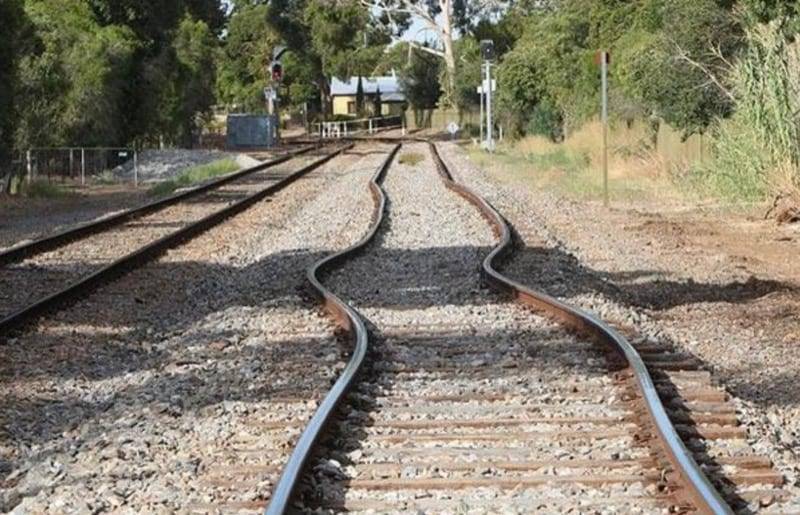

1. Tory kolejowe: W przypadku torów kolejowych, zmiany temperatury mogą prowadzić do ich wydłużania lub kurczenia. Aby zapobiec deformacjom i wypadkom, stosuje się specjalne dylatacje (czyli po prostu odstępy), które umożliwiają kontrolowane przesuwanie się torów.

2. Mosty: Konstrukcje mostów również są narażone na wydłużenia termiczne. W mostach wbudowuje się specjalne dylatacje mostowe (np. szczeliny dylatacyjne), które pozwalają na bezpieczne rozszerzanie się i kurczenie elementów konstrukcyjnych.

3. Podłogi pływające (panele): W domach również spotykamy się z problemem wydłużeń termicznych. Podczas układania podłóg pływających (np. paneli) pozostawia się przestrzeń dylatacyjną wokół ścian, aby umożliwić rozszerzanie się materiału pod wpływem zmian temperatury i wilgotności. W przeciwnym wypadku podłoga na długości nie będzie miała się gdzie rozszerzyć, bo uniemożliwią to ściany. W takim przypadku panele się na pewno odkształcą. Podłoga po prostu w pewnych miejsach się wybrzuszy.

Te przykłady pokazują, jak szeroko stosowane są metody kompensacji wydłużeń termicznych w różnych dziedzinach. Użycie odpowiednich rozwiązań gwarantuje bezpieczeństwo i trwałość konstrukcji oraz instalacji.

Podsumowanie

Wydłużenia termiczne rur są kluczowym elementem projektowania instalacji sanitarnych. Właściwe obliczenia i odpowiednia kompensacja mogą zapobiec kosztownym awariom i zapewnić bezproblemowe działanie systemów. Nasz kalkulator kompensacji jest niezastąpionym narzędziem, które pomoże Ci w dokładnym i bezpiecznym planowaniu instalacji. Nie zwlekaj — zadbaj o swoją instalację już dziś!
