Dobór naczynia przeponowego w instalacji grzewczej — wzory, norma PN-B-02414, kalkulator

---

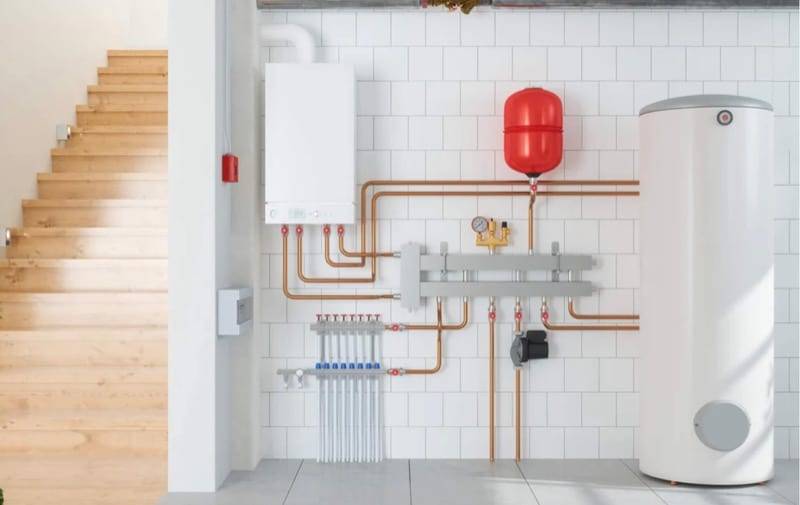

Naczynie przeponowe (nazywane też naczyniem wzbiorczym przeponowym) to element, bez którego żadna zamknięta instalacja grzewcza nie może pracować bezpiecznie. Jego zadaniem jest skompensowanie zmian objętości czynnika grzewczego spowodowanych różnicą temperatur oraz stabilizacja ciśnienia w układzie. Zbyt małe naczynie oznacza ciągłe zrzuty z zaworu bezpieczeństwa, skoki ciśnienia i szybkie zużycie membrany. Zbyt duże — niepotrzebny koszt i zajęte miejsce w kotłowni. Prawidłowy dobór wymaga wykonania obliczeń zgodnych z normą PN-B-02414:1999, a nie tylko odczytania wartości z tabelki producenta.

Jeśli chcesz szybko dobrać naczynie wzbiorcze bez ręcznych obliczeń, skorzystaj z naszego kalkulatora doboru naczynia przeponowego — zgodnego z PN-B-02414, z gotowym wydrukiem PDF.

Do czego służy naczynie przeponowe i jak działa

W zamkniętej instalacji grzewczej woda rozgrzewa się od temperatury postojowej (przyjmowanej za normą jako $t_1 = 10\,°\mathrm{C}$) do obliczeniowej temperatury zasilania $t_z$, wynoszącej typowo 70–80 °C dla instalacji grzejnikowych i 35–45 °C dla ogrzewania podłogowego. Wraz ze wzrostem temperatury objętość właściwa wody rośnie, a ponieważ układ jest zamknięty i woda jest praktycznie nieściśliwa, każdy litr dodatkowej objętości musi się gdzieś "zmieścić". Właśnie to zadanie spełnia naczynie przeponowe.

Wewnątrz naczynia znajduje się elastyczna przepona (membrana) dzieląca objętość na dwie komory: wodną i gazową. Komora gazowa jest fabrycznie napełniona azotem lub powietrzem pod ciśnieniem wstępnym (tzw. ciśnienie wstępne $p$), zazwyczaj na poziomie 1,0–1,5 bar. Gdy woda w instalacji rozszerza się, wciska membranę w stronę komory gazowej, sprężając gaz i utrzymując ciśnienie w instalacji w bezpiecznych granicach. Po schłodzeniu instalacji gaz wypycha wodę z powrotem do układu.

Dobrze dobrane naczynie zapewnia, że ciśnienie w instalacji pozostaje pomiędzy ciśnieniem wstępnym pracy $p_R$ a ciśnieniem otwarcia zaworu bezpieczeństwa $p_{\max}$ — nigdy nie schodzi do zera (unikamy zapowietrzania) i nigdy nie osiąga nastawy zaworu (unikamy zrzutów).

Skutki błędnego doboru — dlaczego warto liczyć

Naczynie dobrane "na oko" lub skopiowane z sąsiedniego projektu to typowy błąd, którego skutki ujawniają się dopiero po kilku sezonach grzewczych. Najczęstsze objawy są następujące:

• Zbyt małe naczynie: cykliczne zrzuty wody z zaworu bezpieczeństwa przy każdym nagrzaniu instalacji, konieczność częstego uzupełniania zładu, pulsacje manometru, pękanie złączek przy udarach hydraulicznych, przedwczesne zużycie membrany.
• Zbyt duże naczynie: niepotrzebnie duży koszt inwestycyjny, problemy z miejscem w kotłowni, wolniejsza reakcja regulacji ciśnienia, ale — co warto podkreślić — naczynie nie może być "za duże" pod względem bezpieczeństwa. Jeśli masz wątpliwości, lepiej zawyżyć niż zaniżyć pojemność.
• Zbyt niskie ciśnienie wstępne: naczynie pracuje z częściowo wciśniętą membraną już w stanie zimnym, co zmniejsza efektywną pojemność użytkową. Objawia się to szybkim osiąganiem nastawy zaworu bezpieczeństwa nawet przy niewielkim wzroście temperatury.
• Zbyt wysokie ciśnienie wstępne: woda nie jest w stanie wcisnąć przepony, manometr pokazuje zero, układ zapowietrza się, pompa obiegowa pracuje "na sucho" i szybko ulega uszkodzeniu.

Każdy z tych problemów wynika bezpośrednio z pominięcia lub uproszczenia obliczeń. Norma PN-B-02414 podaje dokładny algorytm, który eliminuje 90% tego typu błędów projektowych.

Naczynie do c.o. i c.w.u. — nie używaj zamiennie

Naczynia przeponowe do centralnego ogrzewania i do ciepłej wody użytkowej różnią się konstrukcją membrany, kolorem identyfikacyjnym i atestem higienicznym:

Uwaga o temperaturze membrany: w obu typach naczyń sama przepona EPDM ma identyczną dopuszczalną temperaturę pracy — typowo 70 °C. Wyższe temperatury medium podane w tabeli odnoszą się do dopuszczalnej temperatury na przyłączu (kołnierzu) lub całego korpusu, nie do samej przepony. Dlatego naczynia c.o. zawsze montuje się na powrocie (chłodniejsza woda), a często dodatkowo z odcinkiem rury stygnącej („U-rurką") między instalacją a króćcem naczynia.

Kluczowy wniosek praktyczny: nie wolno stosować naczynia przeznaczonego do c.o. w instalacji wody pitnej. Membrana EPDM bez atestu PZH może uwalniać do wody związki wpływające na smak, zapach i jakość zdrowotną. Z drugiej strony naczynia c.w.u. są przewidziane na niższe temperatury (do 70 °C) i nie powinny być montowane na obiegu kotłowym, gdzie czynnik bywa gorętszy.

W dalszej części artykułu zajmujemy się wyłącznie doborem naczynia do zamkniętej instalacji centralnego ogrzewania zgodnie z normą PN-B-02414.

Podstawy prawne i normatywne

Dobór naczynia wzbiorczego przeponowego w instalacji grzewczej regulują w Polsce następujące dokumenty:

• PN-B-02414:1999 — "Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania". Jest to podstawowa norma podająca wzory, ograniczenia i warunki stosowania.
• PN-EN 12828 — europejska norma dotycząca projektowania wodnych systemów grzewczych w budynkach, harmonizująca wymagania w zakresie całego układu grzewczego.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT) — odwołuje się do norm branżowych przy wymaganiach dotyczących instalacji grzewczych.

W instalacjach otwartych obowiązuje osobna norma PN-91/B-02413, opisująca naczynia otwarte z rurami bezpieczeństwa i sygnalizacyjnymi. Instalacje otwarte są jednak stopniowo wypierane — dla nowych układów z kotłami gazowymi, pompami ciepła i kotłami na pellet praktycznie zawsze stosuje się układ zamknięty z naczyniem przeponowym.

Pojemność instalacji V — jak ją oszacować

Pojemność zładu $V$ [m³] jest jednym z dwóch kluczowych parametrów wejściowych (obok temperatury). W projektach wykonywanych szczegółowo sumuje się pojemność kotła lub wymiennika, objętość wszystkich przewodów (na podstawie długości i średnicy wewnętrznej) oraz pojemność grzejników odczytaną z kart katalogowych.

Ważna uwaga metodyczna: popularne przeliczniki "l/kW" należy stosować do projektowego zapotrzebowania cieplnego budynku, a nie do nominalnej mocy zainstalowanego kotła. W domach jednorodzinnych kocioł jest niemal zawsze przewymiarowany — typowy kocioł kondensacyjny 20–24 kW pracuje w budynku o rzeczywistym zapotrzebowaniu 8–14 kW. Zastosowanie przelicznika do mocy kotła prowadzi do przeszacowania $V$ o 50–100%, a tym samym do niepotrzebnie dużego naczynia.

Projektowe zapotrzebowanie cieplne można oszacować z wskaźnika $q$ [W/m²] zależnego od standardu izolacji:

Projektowa moc grzewcza wynosi: $Q_{proj} = q \cdot A$ [W], gdzie $A$ to powierzchnia ogrzewana [m²]. Dla domu 150 m² w standardzie po 2005 r.: $Q_{proj} = 60 \cdot 150 = 9000\,\mathrm{W} = 9\,\mathrm{kW}$ — i to jest wartość, od której liczymy pojemność zładu, a nie 20 kW nominalnej mocy kotła.

Pojemność zładu szacuje się następnie z przelicznika zależnego od rodzaju odbiorników ciepła:

Do tej wartości należy doliczyć pojemność samego źródła ciepła (kotła gazowego lub bufora), która dla typowych kotłów jednofunkcyjnych wynosi 3–15 dm³, a dla kotłów z wbudowanym zasobnikiem może sięgać kilkudziesięciu litrów. Jeśli w instalacji znajduje się sprzęgło hydrauliczne lub bufor ciepła, jego objętość (często 200–800 l) dominuje nad pojemnością reszty układu i należy ją uwzględnić w obliczeniach.

W praktyce dla typowego domu jednorodzinnego (grzejniki płytowe, standard po 2005 r.) pojemność zładu wynosi:

• Dom 100 m² (6–8 kW projektowej mocy): ~80–120 dm³
• Dom 150 m² (9–11 kW): ~130–170 dm³
• Dom 180 m² (11–13 kW): ~160–200 dm³
• Dom 220 m² (14–16 kW): ~200–250 dm³

Przy dobieraniu naczynia warto pamiętać, że lepiej lekko przeszacować pojemność zładu o 10–20% niż zaniżyć ją — wpływ na wynik doboru nie jest liniowy, ale zawyżenie $V$ prowadzi do bezpieczniejszego doboru.

Algorytm obliczeniowy wg PN-B-02414

Norma PN-B-02414 podaje procedurę wyznaczania pojemności naczynia wzbiorczego przeponowego z uwzględnieniem rezerwy eksploatacyjnej na bieżące ubytki wody (np. odgazowanie, niewielkie wycieki). Procedura składa się z sześciu powiązanych ze sobą wzorów.

Minimalna pojemność użytkowa naczynia $V_u$

Pojemność użytkowa to ilość wody, jaką naczynie musi przyjąć w wyniku rozszerzalności cieplnej zładu:

gdzie:

• $V$ — pojemność instalacji ogrzewania wodnego (kotły, przewody, grzejniki) [m³],
• $\rho$ — gęstość wody instalacyjnej w temperaturze postojowej $t_1 = 10\,°\mathrm{C}$, $\rho = 999{,}7$ [kg/m³],
• $\Delta v$ — przyrost objętości właściwej wody od $t_1 = 10\,°\mathrm{C}$ do obliczeniowej temperatury zasilania $t_z$ [dm³/kg], wartość odczytywana z tablic własności termodynamicznych wody.

Dla najczęściej spotykanych temperatur zasilania:

Dla roztworów glikolu (mieszanki antyzamrożeniowe w pompach ciepła) wartość $\Delta v$ jest o 5–15% wyższa niż dla czystej wody — dokładniejsze obliczenia wymagają zastosowania tablic właściwości konkretnego glikolu.

Minimalna pojemność całkowita naczynia $V_n$

Pojemność użytkowa $V_u$ musi być powiększona o przestrzeń gazową, która pozostanie zawsze sprężona — bez tej przestrzeni ciśnienie rosłoby bez ograniczeń. Norma podaje wzór:

gdzie:

• $V_u$ — pojemność użytkowa obliczona z poprzedniego wzoru [dm³],
• $p_{\max}$ — maksymalne obliczeniowe ciśnienie w naczyniu (najczęściej ciśnienie początku otwarcia zaworu bezpieczeństwa) [bar],
• $p$ — ciśnienie wstępne w przestrzeni gazowej naczynia [bar].

Do wartości $p_{\max}$ i $p$ dodaje się stałą $+1$, która reprezentuje ciśnienie atmosferyczne — wzór operuje na ciśnieniach absolutnych.

Ciśnienie wstępne w przestrzeni gazowej $p$

Ciśnienie wstępne to wartość ustawiana fabrycznie lub przez instalatora przed przyłączeniem naczynia do układu. Nie może być wartością przypadkową — musi wystarczyć do podtrzymania słupa wody aż do najwyższego punktu instalacji. Dla naczynia podłączonego po stronie ssawnej pompy obiegowej:

gdzie $p_{st}$ to ciśnienie hydrostatyczne na poziomie króćca przyłącznego rury wzbiorczej przy temperaturze wody $t_1 = 10\,°\mathrm{C}$. W praktyce $p_{st} = 0{,}1 \cdot h$ [bar], gdzie $h$ to różnica wysokości [m] między miejscem podłączenia naczynia a najwyższym punktem instalacji (zazwyczaj górne grzejniki). Dla domu jednokondygnacyjnego $h \approx 3\,\mathrm{m}$, dla domu piętrowego $h \approx 6\,\mathrm{m}$, dla bloku mieszkalnego 4-kondygnacyjnego $h \approx 12\,\mathrm{m}$.

Dla naczynia podłączonego po stronie tłocznej pompy obiegowej ciśnienie wstępne musi być dodatkowo zwiększone o wysokość ciśnienia podnoszenia pompy, aby zapobiec podciśnieniu po stronie ssawnej. W nowych instalacjach zaleca się jednak podłączanie naczynia po stronie ssawnej — jest to rozwiązanie bezpieczniejsze i daje stabilniejsze warunki pracy.

Pojemność użytkowa z rezerwą eksploatacyjną $V_{uR}$

W instalacji podczas normalnej eksploatacji występują drobne ubytki wody (np. przez odpowietrzniki automatyczne, nieszczelności uszczelek, odgazowanie). Norma nakazuje uwzględnić rezerwę eksploatacyjną:

gdzie:

• $V_u$ — pojemność użytkowa z pierwszego wzoru [dm³],
• $V$ — pojemność instalacji [m³],
• $E$ — ubytki eksploatacyjne wyrażone w procentach pojemności instalacji. Norma zaleca przyjmować $E = 0{,}5 \div 1\%$, przy czym wyższa wartość dotyczy instalacji z większą liczbą odpowietrzników i starszych układów,
• współczynnik $10$ jest przelicznikiem między jednostkami (m³ i dm³ oraz procentami).

Ciśnienie wstępne pracy instalacji $p_R$

Gdy do naczynia wlewa się rezerwa wody eksploatacyjnej, efektywne ciśnienie pracy w stanie zimnym jest wyższe niż ciśnienie wstępne samego naczynia $p$. Norma oznacza tę wartość jako $p_R$ i wylicza ją ze wzoru:

Wartość $p_R$ jest ciśnieniem, które powinno być ustawione na manometrze instalacji w stanie zimnym — odczytujesz ją jako informację dla instalatora przy uruchomieniu układu.

Całkowita pojemność naczynia z rezerwą $V_{nR}$

Ostatni wzór podaje wymaganą, całkowitą pojemność naczynia wzbiorczego uwzględniającą rezerwę eksploatacyjną. To jest wartość, na podstawie której dobieramy najbliższy większy typoszereg handlowy:

gdzie $V_{uR}$ i $p_R$ są wielkościami obliczonymi w poprzednich krokach.

Przykład obliczeniowy krok po kroku

Aby pokazać jak wygląda pełna ścieżka obliczeń w praktyce, rozważmy typowy dom jednorodzinny.

Dane wejściowe:

• dom jednorodzinny parterowy, powierzchnia 150 m², standard izolacji po 2005 r.,
• zainstalowany kocioł gazowy kondensacyjny o nominalnej mocy 20 kW — ale uwaga: rzeczywiste projektowe zapotrzebowanie cieplne budynku wynosi $Q_{proj} = 60 \cdot 150 = 9\,\mathrm{kW}$, a nie 20 kW,
• instalacja z grzejnikami płytowymi, temperatura zasilania $t_z = 75\,°\mathrm{C}$,
• ciśnienie otwarcia zaworu bezpieczeństwa $p_{\max} = 3\,\mathrm{bar}$,
• ciśnienie wstępne w naczyniu $p = 1{,}5\,\mathrm{bar}$,
• zakładane ubytki eksploatacyjne $E = 1\%$,
• różnica wysokości od kotłowni do najwyższego grzejnika $h = 3\,\mathrm{m}$.

Krok 1 — szacunkowa pojemność instalacji $V$:

Liczymy od projektowej mocy grzewczej, nie mocy kotła. Przyjmując umiarkowaną rezerwę i przelicznik 15 l/kW dla grzejników płytowych (odnosząc go do mocy projektowej ok. 9–13 kW):

$V \approx 13 \cdot 15 = 195 \ \mathrm{dm}^3 \approx 0{,}2 \ \mathrm{m}^3$

Krok 2 — weryfikacja ciśnienia wstępnego $p$:

$p_{st} = 0{,}1 \cdot 3 = 0{,}3 \ \mathrm{bar}$, więc wymagane ciśnienie wstępne: $p \geq 0{,}3 + 0{,}2 = 0{,}5 \ \mathrm{bar}$. Fabryczne $p = 1{,}5\,\mathrm{bar}$ z naddatkiem spełnia warunek.

Krok 3 — pojemność użytkowa $V_u$:

Z tabeli $\Delta v$ dla 75 °C odczytujemy $\Delta v = 0{,}0256 \ \mathrm{dm^3/kg}$:

$V_u = 0{,}2 \cdot 999{,}7 \cdot 0{,}0256 = 5{,}12 \ \mathrm{dm}^3$

Krok 4 — pojemność całkowita minimalna $V_n$:

$V_n = 5{,}12 \cdot \dfrac{3 + 1}{3 - 1{,}5} = 5{,}12 \cdot \dfrac{4}{1{,}5} = 13{,}65 \ \mathrm{dm}^3$

Krok 5 — pojemność użytkowa z rezerwą $V_{uR}$:

$V_{uR} = 5{,}12 + 0{,}2 \cdot 1 \cdot 10 = 5{,}12 + 2 = 7{,}12 \ \mathrm{dm}^3$

Krok 6 — ciśnienie wstępne pracy $p_R$:

$p_R = \dfrac{4}{1 + \dfrac{5{,}12}{7{,}12 \cdot (2{,}667 - 1)}} - 1 = \dfrac{4}{1 + \dfrac{5{,}12}{11{,}87}} - 1 = \dfrac{4}{1{,}432} - 1 \approx 1{,}79 \ \mathrm{bar}$

Krok 7 — całkowita pojemność z rezerwą $V_{nR}$:

$V_{nR} = 7{,}12 \cdot \dfrac{4}{3 - 1{,}79} = 7{,}12 \cdot 3{,}31 \approx 23{,}6 \ \mathrm{dm}^3$

Krok 8 — dobór z typoszeregu:

Najbliższa większa pojemność handlowa z typoszeregu ≥ 23,6 dm³ to 25 dm³. Taką pojemność naczynia wzbiorczego należy zastosować dla tego domu. Ciśnienie w stanie zimnym powinno wynosić około 1,8 bar.

Gdyby ten sam instalator zaczął od nominalnej mocy kotła 20 kW i dał $V = 0{,}3\,\mathrm{m}^3$, kalkulator wskazałby 50 dm³ — naczynie dwa razy droższe i niepotrzebnie duże. Prawidłowe liczenie od projektowego zapotrzebowania cieplnego budynku, a nie od mocy zainstalowanego (i niemal zawsze przewymiarowanego) kotła, jest jednym z najważniejszych niuansów doboru, którego nie ma w uproszczonych tabelach sprzedawców.

Cała ta ścieżka obliczeniowa jest zaimplementowana w naszym kalkulatorze doboru naczynia przeponowego — wystarczy wpisać dane wejściowe, a kalkulator zwróci $V_u$, $V_n$, $V_{uR}$, $p_R$, $V_{nR}$ oraz wybrany typoszereg i wygeneruje PDF z obliczeniami.

Typoszeregi naczyń przeponowych

Producenci oferują naczynia w typoszeregach zestandaryzowanych — po obliczeniu $V_{nR}$ dobieramy najbliższą większą wartość handlową:

Powyżej 1500 dm³ nie istnieje pojedyncze naczynie z typoszeregu — w takich przypadkach projektant dobiera zestaw równolegle połączonych naczyń, np. dwa naczynia 1000 dm³ lub trzy po 800 dm³. Kalkulator automatycznie sygnalizuje taki przypadek.

Szybki dobór — tabela orientacyjna

Dla szybkiego oszacowania wielkości naczynia bez pełnych obliczeń, poniższa tabela podaje typowe doboru dla domów jednorodzinnych po 2005 r., z instalacją grzejnikową, kotłem gazowym kondensacyjnym, $p_{\max} = 3$ bar, $p = 1{,}5$ bar i $t_z = 75\,°\mathrm{C}$. Wartości $V$ wyliczone zostały od projektowego zapotrzebowania cieplnego, a nie od nominalnej mocy kotła:

Uwaga: wartości orientacyjne dla budynków w standardzie po 2005 r. (wskaźnik $q \approx 60$ W/m²). Dla domów starszych, słabo ocieplonych pojemność zładu i wielkość naczynia będą o 20–40% większe. Dla instalacji z buforem ciepła, sprzęgłem hydraulicznym lub ogrzewaniem podłogowym pojemność zładu jest znacząco większa, a naczynie wymaga osobnego przeliczenia. Dla pomp ciepła z glikolem wartości rosną dodatkowo o 10–15%.

Gdzie i jak zamontować naczynie przeponowe

Lokalizacja naczynia w instalacji ma istotny wpływ na warunki jego pracy i trwałość. Norma PN-B-02414 oraz praktyka instalacyjna zalecają:

• Podłączenie po stronie ssawnej pompy obiegowej — w tym wariancie naczynie "wisi" między kotłem a ssawą pompy. Ciśnienie panujące w naczyniu jest stabilne i zbliżone do statycznego, bez dodatkowych pulsacji od pompy. Jest to rozwiązanie zalecane dla większości nowych instalacji.
• Montaż na powrocie instalacji, nie na zasilaniu — temperatura wody powrotnej jest niższa o kilka-kilkanaście stopni. Oznacza to chłodniejszą pracę membrany (wydłużenie żywotności) oraz nieco większą gęstość wody, co daje mniejsze obciążenie hydrauliczne.
• Armatura odcinająca między naczyniem a instalacją — zawór kulowy z blokadą (np. z plombą) lub szybkozłącze umożliwiające odcięcie naczynia na potrzeby serwisu (kontrola ciśnienia, wymiana) bez zrzucania całej wody z instalacji. Zawór musi być zabezpieczony przed przypadkowym zamknięciem w trakcie pracy układu.
• Orientacja naczynia — zgodnie z zaleceniami producenta, najczęściej "zaworem do dołu" dla naczyń wiszących i "na nóżce z zaworem do góry" dla naczyń stojących. Nieprawidłowa orientacja przyspiesza zużycie membrany.
• Przestrzeń serwisowa wokół naczynia — musi być wystarczająca, by instalator mógł podejść z manometrem i pompką lub kompresorem do kontroli ciśnienia.

W instalacjach wielostrefowych z rozdzielaczami (np. podłogówka + grzejniki) naczynie powinno być dobrane na sumaryczną pojemność zładu, a nie na pojedynczy obieg.

Jak sprawdzić i dopompować naczynie przeponowe

Kontrolę ciśnienia wstępnego w naczyniu zaleca się wykonywać przynajmniej raz w roku, przed sezonem grzewczym. Procedura jest następująca:

1. Odcięcie naczynia — zamykamy zawór kulowy pomiędzy naczyniem a instalacją.
2. Spuszczenie wody z komory wodnej — otwieramy zawór spustowy na naczyniu (lub rozkręcamy połączenie), cała woda z komory wodnej wycieka. Ten krok jest kluczowy: pomiar ciśnienia gazu ze strony wodnej obciążonej masą wody da fałszywy wynik.
3. Pomiar ciśnienia gazu — do zaworka typu "samochodowego" (najczęściej Schrader) na górze lub dole naczynia podłączamy manometr z końcówką (może być pompka rowerowa z manometrem). Porównujemy odczyt z wartością wyliczoną (dla typowego domu jednorodzinnego 1,2–1,5 bar).
4. Dopompowanie — jeśli ciśnienie jest zbyt niskie, dopompowujemy azotem lub sprężonym powietrzem do wymaganej wartości. Pompka rowerowa wystarczy dla małych naczyń, dla dużych konieczny jest kompresor.
5. Ponowne napełnienie i otwarcie zaworów — zamykamy zawór spustowy, otwieramy odcięcie, uzupełniamy wodę w instalacji do wymaganego ciśnienia manometrycznego $p_R$ obliczonego z normy.
6. Sprawdzenie w pracy — po nagrzaniu instalacji obserwujemy czy ciśnienie wzrasta w sposób stabilny (bez pulsacji) i nie osiąga nastawy zaworu bezpieczeństwa.

Jeśli po kroku 4 ciśnienie gazu spada w ciągu kilku minut — przepona jest rozszczelniona lub korpus naczynia ma mikropęknięcie. Naczynie należy wymienić.

Objawy uszkodzonego lub źle dobranego naczynia

Naczynie przeponowe nie jest urządzeniem "wiecznym" — jego trwałość wynosi średnio 8–15 lat w zależności od jakości wykonania i warunków pracy. Oto typowe objawy, które powinny wzbudzić czujność:

• Kapanie z zaworu bezpieczeństwa podczas pracy instalacji — najpewniejszy sygnał, że pojemność naczynia jest zbyt mała lub membrana jest uszkodzona. Zawór bezpieczeństwa nie powinien otwierać się w trakcie normalnej eksploatacji.
• Duże wahania ciśnienia na manometrze — różnica między zimną a gorącą instalacją przekraczająca 1,5 bar sugeruje niedowymiarowanie.
• Spadek ciśnienia w stanie zimnym — jeśli trzeba często dopełniać wodę w instalacji, a nie widać nieszczelności, przyczyną może być nieszczelna membrana (woda przepływa przez pęknięcie do komory gazowej i jest tracona przez zawór odpowietrzający).
• Woda wypływa z zaworka gazowego — bezpośredni dowód pęknięcia membrany. Naczynie do wymiany.
• Hałas w instalacji, pulsacje w grzejnikach — efekt niestabilnego ciśnienia spowodowanego niewystarczającą pojemnością buforową.
• Pompa obiegowa wyłącza się z błędem — brak wody w komorze ssącej pompy z powodu zbyt wysokiego ciśnienia wstępnego lub całkowitej utraty gazu w naczyniu.

Najczęstsze błędy przy doborze i eksploatacji

Na podstawie analizy typowych awarii instalacji grzewczych można wskazać kilka powtarzających się błędów:

1. Pominięcie obliczeń i dobór "z pamięci" — najczęstszy błąd instalatorów. Popularne 12 dm³ dla domu 150 m² bywa zbyt małe, gdy w instalacji jest dużo grzejników lub długie odcinki przewodów. Rzetelne obliczenia wg PN-B-02414 dla domu 150 m² z instalacją grzejnikową wskazują typowo na 18–25 dm³ zamiast 12 dm³.
2. Niewliczenie pojemności bufora lub sprzęgła hydraulicznego — bufor 500 litrów to 60% pojemności całego zładu w typowym domu. Pominięcie tej wartości skutkuje niedowymiarowaniem naczynia o 150%.
3. Stosowanie naczynia c.o. w instalacji c.w.u. — brak atestu higienicznego PZH dyskwalifikuje takie rozwiązanie i może wprowadzić do wody pitnej substancje z membrany EPDM.
4. Niedostosowanie ciśnienia wstępnego do statyki instalacji — fabryczne 1,5 bar nie zawsze jest właściwe. Dla budynku o wysokości 15 m wymagane jest minimum 1,7 bar.
5. Brak zaworu odcinającego przy naczyniu — uniemożliwia serwis bez spuszczania całej wody z instalacji i eliminuje możliwość późniejszej kontroli ciśnienia.
6. Montaż naczynia na zasilaniu zamiast na powrocie — zwiększa temperaturę pracy membrany i skraca żywotność naczynia.
7. Pomijanie rocznej kontroli ciśnienia — membrana z czasem traci szczelność i gaz uchodzi. Po 3–4 latach bez kontroli naczynie może być praktycznie "puste" i nieskuteczne.
8. Dobór na samą moc kotła, bez uwzględnienia rodzaju odbiorników — podłogówka ma 2–3 razy większą pojemność wodną niż grzejniki płytowe przy tej samej mocy.
9. Nieprawidłowa orientacja montażu — naczynia wiszące i stojące mają różne wymagane pozycje pracy. Montaż "byle jak" skraca trwałość membrany.
10. Stosowanie jednego naczynia zamiast kilku równolegle — dla instalacji przemysłowych (> 1500 dm³) jedno naczynie nie jest dostępne w typoszeregu; dobór musi być zestawem kilku naczyń.

FAQ — najczęściej zadawane pytania

Jakie powinno być ciśnienie w naczyniu przeponowym w domu jednorodzinnym?

Ciśnienie wstępne (mierzone przy odciętym naczyniu i spuszczonej wodzie) powinno wynosić od 0,5 do 1,5 bar dla typowego domu parterowego, w zależności od wysokości instalacji. Ciśnienie pracy (odczytywane z manometru na kotłowni) powinno być o 0,3–0,5 bar wyższe od ciśnienia wstępnego, czyli najczęściej 1,0–2,0 bar w stanie zimnym.

Czy naczynie przeponowe może być za duże?

Nie w sensie bezpieczeństwa — większe naczynie zawsze jest bezpieczniejsze niż dokładnie dobrane. Większa pojemność oznacza tylko większy koszt zakupu i więcej miejsca w kotłowni. W praktyce inwestycyjnej warto dobierać naczynie z 20–30% rezerwą ponad wynik z obliczeń, co wydłuża trwałość instalacji i zmniejsza wrażliwość na drobne błędy w szacowaniu pojemności zładu.

Ile litrów naczynia przypada na 100 m² domu?

Dla typowego domu jednorodzinnego po 2005 r. z grzejnikami płytowymi, kotłem kondensacyjnym i temperaturą zasilania 70–75 °C orientacyjnie 10–15 dm³ naczynia na 100 m² powierzchni (np. dom 150 m² → 18 dm³). Dla budynków starszych, słabo ocieplonych — 15–20 dm³ na 100 m². Dla ogrzewania podłogowego wartości są podobne (niższa temperatura zasilania daje niższy $\Delta v$, ale wyższa pojemność wodna podłogówki podnosi $V$). Jeśli w instalacji znajduje się bufor ciepła, jego objętość dominuje i wynik znacząco rośnie.

Jak sprawdzić, czy naczynie przeponowe jest sprawne?

Najprostszy test: naciśnij zaworek gazowy na naczyniu (taki sam jak w oponie samochodowej). Jeśli leci gaz lub powietrze — membrana jest szczelna. Jeśli wypływa woda — membrana jest pęknięta i naczynie trzeba wymienić. Drugi test: sprawdź manometr instalacji w stanie zimnym i po nagrzaniu — różnica przekraczająca 1,5 bar wskazuje na niedowymiarowanie lub utratę gazu.

Gdzie zamontować naczynie: na zasilaniu czy na powrocie?

Preferowane jest podłączenie na powrocie instalacji, po stronie ssawnej pompy obiegowej. Powrót ma niższą temperaturę (o 10–20 °C), co przedłuża żywotność membrany. Montaż po stronie ssawnej daje stabilniejsze warunki pracy niż po stronie tłocznej i zmniejsza ryzyko podciśnienia.

Jak często dopompowywać naczynie przeponowe?

Zalecana kontrola ciśnienia wstępnego: raz w roku, najlepiej przed sezonem grzewczym (wrzesień). Membrana nie jest idealnie szczelna dla gazów i po kilku latach ciśnienie stopniowo spada. Kontrola zajmuje 15 minut i wymaga jedynie manometru i pompki.

Co ile wymieniać naczynie wzbiorcze?

Średnia trwałość naczynia wzbiorczego przeponowego to 8–15 lat przy regularnej kontroli i prawidłowej eksploatacji. Sygnały do wymiany: woda wypływająca z zaworka gazowego, niemożność utrzymania ciśnienia po dopompowaniu, widoczne korozje na korpusie.

Czy naczynie przeponowe jest obowiązkowe w układzie zamkniętym?

Tak — zgodnie z normą PN-B-02414 oraz PN-EN 12828 każda zamknięta instalacja ogrzewania wodnego musi posiadać urządzenie kompensujące rozszerzalność cieplną wody. Brak naczynia wzbiorczego w układzie zamkniętym prowadzi do natychmiastowego otwarcia zaworu bezpieczeństwa po pierwszym nagrzaniu i uniemożliwia bezpieczną pracę instalacji.

Dlaczego wynik kalkulatora jest większy niż naczynie, które proponuje sprzedawca?

Sprzedawcy często rekomendują pojemność na podstawie uproszczonych tabel producenta lub "zasady 10% pojemności zładu". Obliczenia wg PN-B-02414 uwzględniają dokładną termodynamikę wody, ciśnienie wstępne i rezerwę eksploatacyjną — dają wynik rzetelny i zgodny z polską normą, który nierzadko jest o jeden lub dwa typoszeregi wyższy niż "tabelowy".

Podsumowanie

Dobór naczynia wzbiorczego przeponowego to zadanie, które wygląda na proste (jeden wzór i gotowe), ale w rzeczywistości wymaga uwzględnienia sześciu powiązanych ze sobą wielkości: pojemności instalacji, temperatury zasilania, ciśnienia otwarcia zaworu bezpieczeństwa, ciśnienia wstępnego, statyki instalacji i rezerwy eksploatacyjnej. Norma PN-B-02414 podaje algorytm, który te wielkości wiąże ze sobą i eliminuje błędy typu "dobór na oko".

Kluczowe zasady do zapamiętania:

• Zawsze licz od projektowego zapotrzebowania cieplnego budynku, nie od nominalnej mocy przewymiarowanego kotła — to eliminuje największy błąd metodyczny.
• Ciśnienie wstępne $p$ musi odpowiadać wysokości instalacji, nie fabrycznej wartości 1,5 bar.
• Uwzględniaj pełną pojemność zładu z buforem i sprzęgłem, nie tylko grzejniki.
• Raz w roku kontroluj ciśnienie wstępne — membrana traci szczelność z czasem.
• Stosuj naczynia z właściwym atestem: c.o. do ogrzewania, c.w.u. do wody użytkowej.

Ręczne obliczanie wszystkich sześciu wielkości jest czasochłonne i podatne na pomyłki. Zachęcamy do skorzystania z naszego kalkulatora doboru naczynia przeponowego, który automatycznie wykona pełne obliczenia zgodne z PN-B-02414 i wygeneruje gotowy do druku PDF z wynikami. Jeśli projektujesz całą kotłownię, warto także skorzystać z naszego kalkulatora doboru zaworu bezpieczeństwa oraz kalkulatora średnic przewodów c.o. dla kompletnego projektu.
