Jak obliczyć strumień powietrza w wentylacji? Normy, krotność wymian i kalkulator

---

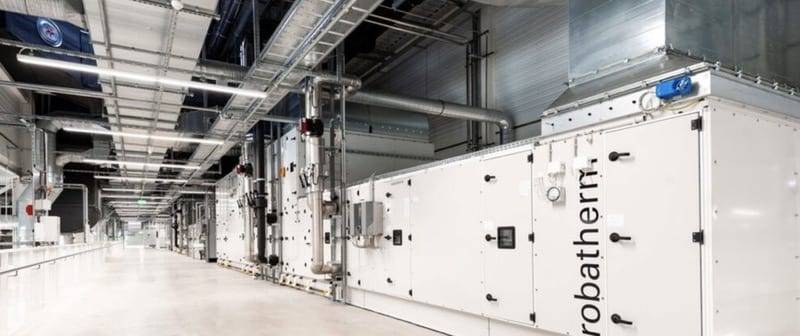

Projektowanie instalacji wentylacyjnej zawsze zaczyna się od tego samego pytania - ile powietrza musi trafić do pomieszczenia i ile trzeba z niego usunąć. Od poprawnie wyznaczonego strumienia zależy wszystko, co projektant robi dalej: dobór średnic kanałów, spręż wentylatora, wielkość centrali oraz bilans energetyczny budynku. Zaniżony strumień oznacza duszne powietrze, wilgoć i niespełnienie wymagań higienicznych, a zawyżony - niepotrzebne straty energii i droższą instalację.

W tym artykule pokazujemy, skąd bierze się wartość strumienia powietrza, jakie wymagania stawiają polskie normy i przepisy oraz jak krok po kroku przeliczyć go dla pomieszczenia. Jeśli potrzebujesz szybko sprawdzić wynik dla konkretnej kubatury, skorzystaj z naszego kalkulatora strumienia powietrza i temperatury.

Kiedy trzeba obliczyć strumień powietrza

Strumień powietrza wentylacyjnego ($\dot{V}$, wyrażany w m³/h) to ilość świeżego powietrza doprowadzanego do pomieszczenia lub powietrza zużytego z niego usuwanego w jednostce czasu. Obliczenia tego strumienia są niezbędne w każdym projekcie wentylacji - niezależnie od tego, czy projektujemy wentylację grawitacyjną, mechaniczną wywiewną, czy mechaniczną nawiewno-wywiewną z odzyskiem ciepła.

W praktyce z obliczeniami strumienia powietrza spotykamy się w kilku typowych sytuacjach:

• Budynki mieszkalne jednorodzinne i wielorodzinne - podstawą są wymagania higieniczne dla kuchni, łazienek, WC i pomieszczeń pomocniczych zapisane w normie PN-83/B-03430/Az3:2000 oraz w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki (WT).
• Biura, sale konferencyjne, lokale usługowe - podstawą jest liczba osób korzystających z pomieszczenia i tzw. jednostkowy strumień powietrza na osobę, a w pomieszczeniach o podwyższonej emisji zanieczyszczeń dodatkowo krotność wymian.
• Pomieszczenia gastronomiczne, zaplecza kuchenne - strumień zależy od zysków ciepła i wilgoci od urządzeń technologicznych oraz od wymaganej krotności wymian.
• Pomieszczenia techniczne, kotłownie, garaże - strumień wynika z przepisów branżowych (np. rozporządzenie o warunkach technicznych dla garaży, przepisy pożarowe, normy dla kotłowni gazowych).
• Pomieszczenia sanitarne, baseny, szatnie - wartości wywiewu podaje się zwykle jako krotność wymian albo strumień na jednostkę (np. kabinę, urządzenie, osobę).

Podstawowe metody wyznaczania strumienia powietrza

W zależności od typu pomieszczenia stosuje się jedną z czterech podstawowych metod obliczeniowych. W praktyce projektowej często liczy się strumień każdą z nich i przyjmuje wartość największą - tak, aby spełnić wszystkie wymagania jednocześnie.

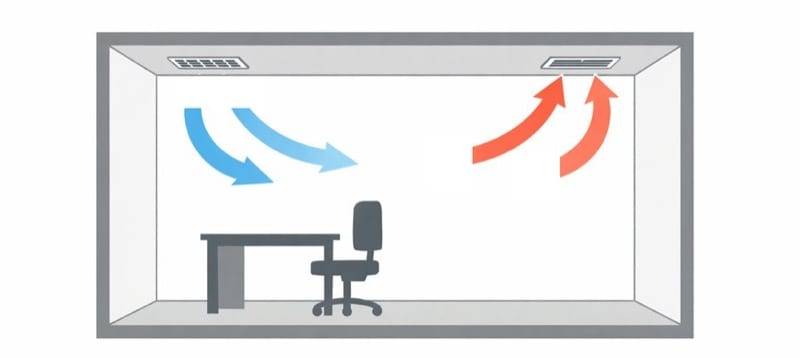

1. Metoda krotności wymian powietrza

Krotność wymian powietrza n [1/h] określa, ile razy w ciągu godziny powietrze w pomieszczeniu zostaje wymienione na świeże. Strumień oblicza się ze wzoru:

$\dot{V} = n \cdot V_k \ [\mathrm{m ^ (3 / h)}]$

gdzie:

• $n$ - krotność wymian powietrza [1/h]
• $V_k$ - kubatura pomieszczenia [m³], czyli iloczyn powierzchni podłogi i wysokości w świetle

Metoda jest prosta, ale daje wiarygodny wynik tylko wtedy, gdy dobierzemy odpowiednią dla danego pomieszczenia krotność. Zalecane wartości zestawia poniższa tabela.

Wartości zalecanych krotności wymian podają m.in. norma PN-EN 16798-1 (zastąpiła wycofaną PN-EN 13779), wytyczne branżowe oraz poradniki projektanta. W garażach podziemnych wartości większe (np. 6-10 wymian) odnoszą się zwykle do wentylacji awaryjnej lub pożarowej z detekcją CO/LPG, a nie do wentylacji bytowej w trybie normalnym. Rzeczywistą wartość należy zawsze porównać z wymaganiami szczegółowymi - jeżeli przepis stanowi, że w łazience wywiew ma wynosić nie mniej niż 50 m³/h, to ta wartość jest wiążąca, nawet gdy z krotności wychodzi mniej.

2. Metoda higieniczna - powietrze na osobę

W pomieszczeniach przeznaczonych dla ludzi (biura, sale, gabinety) zasadniczym kryterium jest ilość świeżego powietrza przypadająca na jedną osobę. Wzór jest bardzo prosty:

$\dot{V} = m \cdot \dot{V}_{os} \ [\mathrm{m ^ (3 / h)}]$

gdzie:

• $m$ - liczba osób przebywających w pomieszczeniu
• $\dot{V}_{os}$ - jednostkowy strumień powietrza na osobę [m³/h]

Wartości $\dot{V}_{os}$ określa aktualna norma PN-EN 16798-1 (zastąpiła wycofaną PN-EN 13779), która wprowadza cztery kategorie jakości powietrza wewnętrznego: Kategoria I, II, III i IV. Typowe wartości projektowe zestawia tabela.

Zgodnie z PN-EN 16798-1 całkowity strumień powietrza nie zależy wyłącznie od liczby osób - jest sumą składowej wynikającej z obecności ludzi ($q_p \cdot m$) oraz składowej związanej z emisją zanieczyszczeń z materiałów budowlanych i wyposażenia ($q_B \cdot A$, gdzie $A$ to powierzchnia pomieszczenia). W pomieszczeniach o małym zagęszczeniu osób pominięcie składowej powierzchniowej może znacząco zaniżyć wynik.

Polskie warunki techniczne (WT) w § 149 doprecyzowują minimalny strumień świeżego powietrza na jedną osobę:

• 20 m³/h - w pomieszczeniach z oknami otwieralnymi,
• 30 m³/h - w pomieszczeniach bez okien otwieralnych lub klimatyzowanych,
• 50 m³/h - w pomieszczeniach, w których dopuszczalne jest palenie tytoniu.

W salach gimnastycznych i pomieszczeniach z wysiłkiem fizycznym stosuje się nawet 50-60 m³/h na osobę.

3. Metoda wymagań higienicznych dla mieszkań (PN-83/B-03430)

Dla budynków mieszkalnych podstawą projektowania wentylacji jest polska norma PN-83/B-03430/Az3:2000 "Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej". Norma określa minimalne strumienie powietrza wywiewanego z pomieszczeń sanitarnych i kuchni, a nawiew powinien zapewniać odpowiedni napływ świeżego powietrza do pokoi.

Strumień nawiewany do mieszkania powinien być co najmniej równy sumie strumieni wywiewanych z pomieszczeń sanitarnych i kuchni. To właśnie ta zasada określa minimalny strumień wentylacji dla całego mieszkania. Warto zaznaczyć, że kuchnia bezokienna z kuchenką gazową wymaga wentylacji mechanicznej wywiewnej - wentylacja grawitacyjna jest w takim przypadku niedopuszczalna.

4. Metoda bilansowa - zyski ciepła i wilgoci

W pomieszczeniach z dużymi zyskami ciepła lub wilgoci (serwerownie, kuchnie zawodowe, baseny, hale produkcyjne) strumień wyznaczamy tak, aby odprowadzić nadmiar ciepła lub wilgoci. Podstawowe wzory:

Z bilansu ciepła jawnego:

$\dot{V} = \frac{Q}{\rho \cdot c_p \cdot \Delta T} \cdot 3600 \ [\mathrm{m^3/h}]$

gdzie:

• $Q$ - zyski ciepła jawnego [kW]
• $\rho$ - gęstość powietrza, 1,2 kg/m³
• $c_p$ - ciepło właściwe powietrza, 1,005 kJ/(kg·K)
• $\Delta T$ - różnica temperatur między nawiewem a powietrzem usuwanym [K]

Z bilansu wilgoci:

$\dot{V} = \frac{W}{\rho \cdot (x_w - x_n)} \ [\mathrm{m^3/h}]$

gdzie:

• $W$ - strumień wilgoci w pomieszczeniu [kg/h]
• $x_w$, $x_n$ - zawartość wilgoci w powietrzu wywiewanym i nawiewanym [kg/kg s.p.]

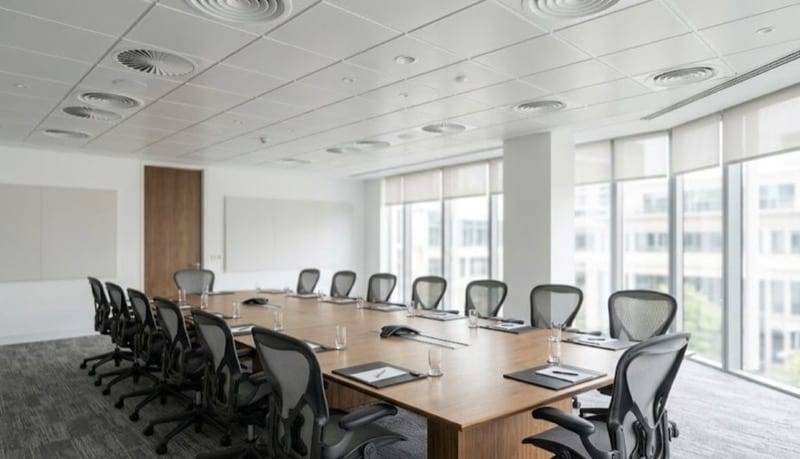

Przykład obliczeniowy - sala konferencyjna

Zaprojektujemy wentylację dla sali konferencyjnej o wymiarach 8,0 × 5,0 m i wysokości 2,7 m. Sala jest przeznaczona dla 20 osób. Obliczmy wymagany strumień trzema metodami i porównajmy wyniki.

Krok 1: Kubatura pomieszczenia

$V_k = 8{,}0 \cdot 5{,}0 \cdot 2{,}7 = 108 \ \mathrm{m^3}$

Krok 2: Metoda krotności wymian

Dla sali konferencyjnej przyjmujemy n = 8 [1/h]:

$\dot{V}_1 = 8 \cdot 108 = 864 \ \mathrm{m ^ (3 / h)}$

Krok 3: Metoda higieniczna (powietrze na osobę)

Dla Kategorii II wg PN-EN 16798-1 przyjmujemy 36 m³/h na osobę:

$\dot{V}_2 = 20 \cdot 36 = 720 \ \mathrm{m ^ (3 / h)}$

Krok 4: Kontrola odprowadzenia zysków ciepła

Zyski ciepła jawnego od osób (75 W/os.), oświetlenia (10 W/m²) i sprzętu szacujemy na około 2,5 kW. Przy różnicy temperatur ΔT = 6 K:

$\dot{V}_3 = \frac{2{,}5}{1{,}2 \cdot 1{,}005 \cdot 6} \cdot 3600 \approx 1244 \ \mathrm{m^3/h}$

Krok 5: Wybór wartości projektowej

Przyjmujemy wartość największą, czyli 1244 m³/h - tylko taki strumień jednocześnie spełnia wymagania higieniczne i bilans cieplny. W praktyce, jeśli bilans cieplny wymusza bardzo duży strumień, rozważa się chłodnicę w centrali lub recyrkulację - inaczej zużycie energii na ogrzewanie powietrza zimą byłoby bardzo wysokie.

Co dalej po wyliczeniu strumienia

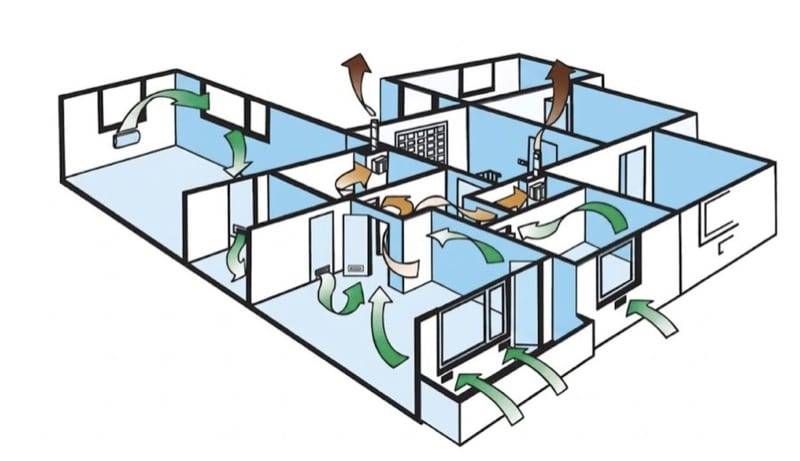

Strumień powietrza jest dopiero początkiem projektowania instalacji wentylacyjnej. Kolejnym krokiem jest sprawdzenie bilansu nawiewu i wywiewu - sumy strumieni nawiewanych i wywiewanych w całym budynku powinny być zbliżone. W mieszkaniu lekkie podciśnienie (wywiew o 5-10% większy od nawiewu) ogranicza przedostawanie się wilgoci w głąb przegród, natomiast w budynkach użyteczności publicznej często dąży się do nadciśnienia, aby zapobiec infiltracji nieprzygotowanego powietrza z zewnątrz.

Mając wyznaczony strumień, projektant dobiera średnice kanałów - metodyka doboru na podstawie zalecanej prędkości i strat ciśnienia znajduje się w naszym poradniku doboru kanałów wentylacyjnych, a szybkie obliczenia wykonasz w kalkulatorze doboru kanałów wentylacyjnych. Od strumienia zależy również wielkość centrali i spręż wentylatora (wynika ze strat ciśnienia w całej instalacji).

Po wyznaczeniu strumienia można policzyć również moc wymaganą do podgrzania lub schłodzenia powietrza - w kalkulatorze strumienia powietrza i temperatury wyznaczysz oba parametry jednocześnie. W instalacjach z rekuperacją sprawność i moc odzysku ciepła sprawdzisz w kalkulatorze odzysku ciepła.

Najczęstsze błędy przy obliczaniu strumienia powietrza

1. Mylenie kubatury z powierzchnią. Krotność wymian mnożymy przez kubaturę (m³), nie przez powierzchnię (m²). Przy wysokości pomieszczenia większej niż 2,5 m błąd bywa znaczący.

2. Nieuwzględnienie bilansu nawiewu i wywiewu. Jeżeli w mieszkaniu zapewnimy duży wywiew z kuchni i łazienki, ale nie przewidzimy odpowiedniego nawiewu (np. nawiewników okiennych lub kanału nawiewnego), instalacja nie zadziała poprawnie - powietrze nie będzie miało którędy wpłynąć.

3. Przyjmowanie krotności bez weryfikacji wymagań normowych. Dla mieszkań krotność wymian może dawać mniejszy wynik niż wymagania PN-83/B-03430. Wiążące są wartości większe, nie mniejsze.

4. Zaniżanie liczby osób. W salach konferencyjnych czy restauracjach często przyjmuje się liczbę miejsc roboczych, a nie maksymalną obsadę. Dla wentylacji należy liczyć maksymalną projektową obsadę pomieszczenia.

5. Brak korekty dla zysków ciepła i wilgoci. W pomieszczeniach z dużymi zyskami cieplnymi (serwerownie, sale z dużą ilością sprzętu, kuchnie) metoda higieniczna jest niewystarczająca - dodatkowo trzeba policzyć strumień z bilansu ciepła.

6. Pomijanie gęstości powietrza przy wyższych temperaturach. Gdy powietrze nawiewane jest ciepłe (np. latem po nagrzaniu w centrali) lub gdy kanały prowadzą powietrze o temperaturze znacząco różnej od 20°C, gęstość spada i strumień objętościowy rośnie. Dla obliczeń projektowych w Polsce standardowo przyjmuje się ρ = 1,2 kg/m³ dla 20°C, ale w obliczeniach bilansowych kotłowni czy suszarni trzeba pamiętać o rzeczywistej temperaturze.

7. Zbyt wysokie krotności "na zapas". Nadwymiarowanie strumienia o 30-50% nie poprawia komfortu, za to zwiększa koszt inwestycyjny (większe kanały, mocniejsza centrala) oraz eksploatacyjny (ogrzewanie większej ilości powietrza zimą).

Podsumowanie

Obliczenie strumienia powietrza wentylacyjnego to pierwsza i najważniejsza decyzja w projekcie instalacji. W zależności od przeznaczenia pomieszczenia stosuje się metodę krotności wymian, metodę higieniczną (powietrze na osobę), wymagania normy PN-83/B-03430 dla mieszkań lub metodę bilansową dla pomieszczeń z dużymi zyskami ciepła i wilgoci. W praktyce projektowej liczy się każdą z właściwych dla danego pomieszczenia metod i przyjmuje wynik największy, by spełnić wszystkie wymagania jednocześnie.

Aby szybko sprawdzić wymagany strumień powietrza oraz powiązaną z nim temperaturę nawiewu, skorzystaj z naszego kalkulatora strumienia powietrza i temperatury. Po wyznaczeniu strumienia kolejnym krokiem jest dobór przekroju kanałów - zajrzyj do poradnika doboru kanałów wentylacyjnych lub od razu do kalkulatora doboru kanałów.
