Jak zaprojektować rozdzielnicę elektryczną — projekt krok po kroku

---

Projekt rozdzielnicy nie zaczyna się od rysunku szafy — zaczyna się od listy obwodów. To ona decyduje, ile potrzebujesz zabezpieczeń, jak duża musi być obudowa i jak rozłoży się obciążenie na fazy. Poniżej pokazujemy cały proces krok po kroku: od zbudowania listy obwodów, przez dobór wyłączników nadprądowych i różnicowoprądowych, po wielkość obudowy, schemat jednokreskowy i listę materiałową.

Szybka odpowiedź

Rozdzielnicę projektuje się w pięciu krokach: (1) buduje listę obwodów odbiorczych, (2) dla każdego dobiera zabezpieczenie — MCB, a przy ochronie różnicowoprądowej RCD lub RCBO, (3) wylicza wielkość obudowy: suma modułów wszystkich aparatów powiększona o rezerwę i zaokrąglona w górę do rzędu 12/18 modułów, (4) rozkłada obwody 1-fazowe równomiernie na fazy L1/L2/L3, (5) sporządza dokumentację: elewację, schemat jednokreskowy i listę materiałową. Podstawowy warunek doboru zabezpieczenia to $I_B \leq I_n \leq I_z$.

Czym jest rozdzielnica i co obejmuje jej projekt?

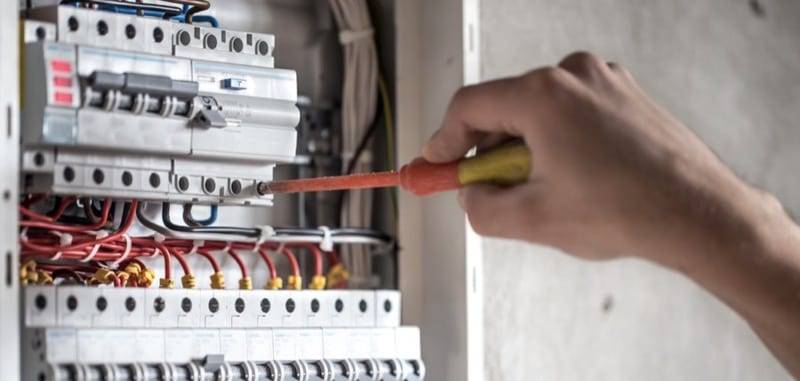

Rozdzielnica niskiego napięcia to serce instalacji: z niej wyprowadzone są wszystkie obwody odbiorcze i w niej montuje się aparaturę zabezpieczającą. Typowy zestaw aparatów to:

• rozłącznik główny (wyłącznik izolacyjny) — odcina całą rozdzielnicę,
• ogranicznik przepięć (SPD) — ochrona przed przepięciami atmosferycznymi i łączeniowymi,
• wyłączniki różnicowoprądowe (RCD) lub RCBO — ochrona przeciwporażeniowa uzupełniająca,
• wyłączniki nadprądowe (MCB) — ochrona przewodów każdego obwodu,
• szyny (PE, N), złączki i mostki grzebieniowe.

Kompletny projekt rozdzielnicy to nie sam spis aparatów. Składają się na niego cztery elementy: lista obwodów, elewacja (rozmieszczenie aparatów na szynach), schemat jednokreskowy i lista materiałowa (BOM). W dobrze prowadzonym projekcie wszystkie cztery wynikają z jednego źródła — listy obwodów.

Krok 1 — Zbuduj listę obwodów

Zacznij od spisania wszystkich obwodów odbiorczych. Dla każdego ustal: przeznaczenie, liczbę faz (1-fazowy 230 V czy 3-fazowy 400 V) oraz prąd obliczeniowy $I_B$. W instalacji mieszkaniowej wygodnie pracować na typowych obwodach: gniazda ogólne, obwód kuchni, płyta indukcyjna, oświetlenie, łazienka, pralka i zmywarka, obwód kotłowni, ładowarka samochodu elektrycznego.

To jest lista obwodów i założenia do rozdzielnicy — nie pełny bilans mocy instalacji. Jeżeli musisz najpierw wyznaczyć moc zapotrzebowaną i dobrać zabezpieczenie przedlicznikowe, zrób to osobno w poradniku o bilansie mocy, a do rozdzielnicy wejdź z gotową listą obwodów.

Krok 2 — Dobierz zabezpieczenia (MCB, RCD, RCBO)

Każdy obwód odbiorczy ma zabezpieczenie nadprądowe — samodzielny wyłącznik MCB albo MCB zintegrowany w RCBO. Dla obwodów mieszkaniowych stosuje się charakterystykę B; charakterystyka C (wyższy prąd zadziałania członu zwarciowego) bywa potrzebna przy odbiornikach o dużym prądzie rozruchowym — ale to decyzja projektowa, nie zamiana „na wszelki wypadek" (wracamy do niej w sekcji o błędach).

Ochronę przeciwporażeniową uzupełniającą zapewniają różnicówki o czułości 30 mA. Kluczowy jest ich typ:

W typowych nowych instalacjach domowych stosuje się typ A — reaguje na prąd upływu przemienny i pulsujący stały, jaki generuje sprzęt z elektroniką; typu AC (tylko prąd przemienny) zwykle się dziś nie dobiera do obwodów z elektroniką. Ostatecznie typ różnicówki dobiera się do spodziewanego prądu upływu i dokumentacji odbiornika. Dla urządzeń z jednofazowym przekształtnikiem (część pralek, pomp ciepła) właściwy bywa typ F. Ładowarki EV to osobny przypadek — wymagają ochrony punktu ładowania co najmniej typem A z detekcją prądu stałego 6 mA (RDC-DD wg IEC 62955) albo typem B, zależnie od tego, czy sama ładowarka (EVSE) ma wbudowaną detekcję DC (PN-HD 60364-7-722). O typie różnicówki dla falownika PV decyduje jego dokumentacja i sposób przyłączenia.

Warunek doboru zabezpieczenia nadprądowego względem przewodu to:

$I_B \leq I_n \leq I_z$

gdzie $I_B$ to prąd obliczeniowy obwodu, $I_n$ — prąd znamionowy wyłącznika, a $I_z$ — obciążalność prądowa przewodu. Dla wyłączników MCB wg PN-EN 60898-1 drugi warunek koordynacji $I_2 \leq 1{,}45 \cdot I_z$ jest spełniony automatycznie, gdy zachowasz $I_n \leq I_z$ (bo dla MCB $I_2 \leq 1{,}45\,I_n$). Doboru samej obciążalności $I_z$ i przekroju nie rozwijamy tutaj — masz to w poradnikach o obciążalności prądowej i doborze zabezpieczeń nadprądowych.

Grupowe różnicówki czy RCBO na każdy obwód?

To najczęstsza decyzja architektoniczna w rozdzielnicy:

• Różnicówki grupowe — jedna RCD 30 mA na kilka obwodów z osobnymi MCB. Taniej, mniej modułów, ale zadziałanie różnicówki gasi całą grupę.

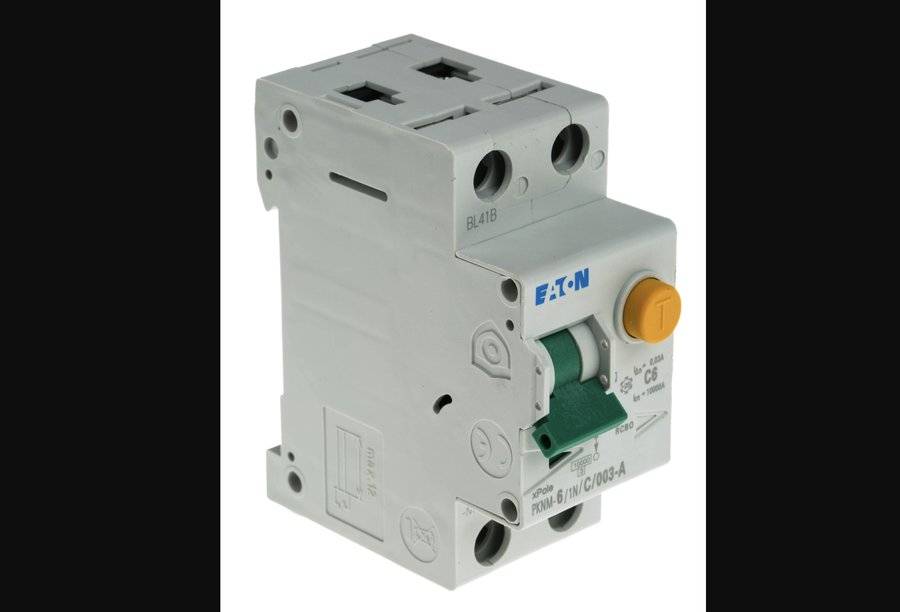

• RCBO na każdy obwód — awaria jednego obwodu nie wyłącza pozostałych (lepsza ciągłość zasilania), za to drożej i więcej modułów. To ograniczenie skutków uszkodzenia do jednego obwodu, a nie gwarancja pełnej selektywności z zabezpieczeniem nadrzędnym.

W praktyce łączy się oba: RCBO dla obwodów krytycznych (lodówka, kotłownia, ładowarka EV), grupowe RCD dla reszty. Jeśli grupujesz obwody za jedną różnicówką, kluczowy jest przewód neutralny — N każdego obwodu musi wracać przez tę samą różnicówkę, która go zabezpiecza. Różnicówka 2-biegunowa obsłuży grupę obwodów 1-fazowych na jednej fazie; różnicówka 4-biegunowa jest przeznaczona dla odbiornika 3-fazowego. Technicznie 4-biegunowa może objąć też grupę obwodów 1-fazowych rozłożonych na L1/L2/L3 (o ile neutralne wszystkich tych obwodów przechodzą przez tę różnicówkę), ale w praktyce się tego unika: awaria jednego obwodu wyłącza wtedy wszystkie trzy fazy, a uszkodzenie toru N w aparacie grozi pojawieniem się podwyższonego napięcia na odbiornikach 1-fazowych.

Krok 3 — Dobierz obudowę: ile modułów i ile rezerwy?

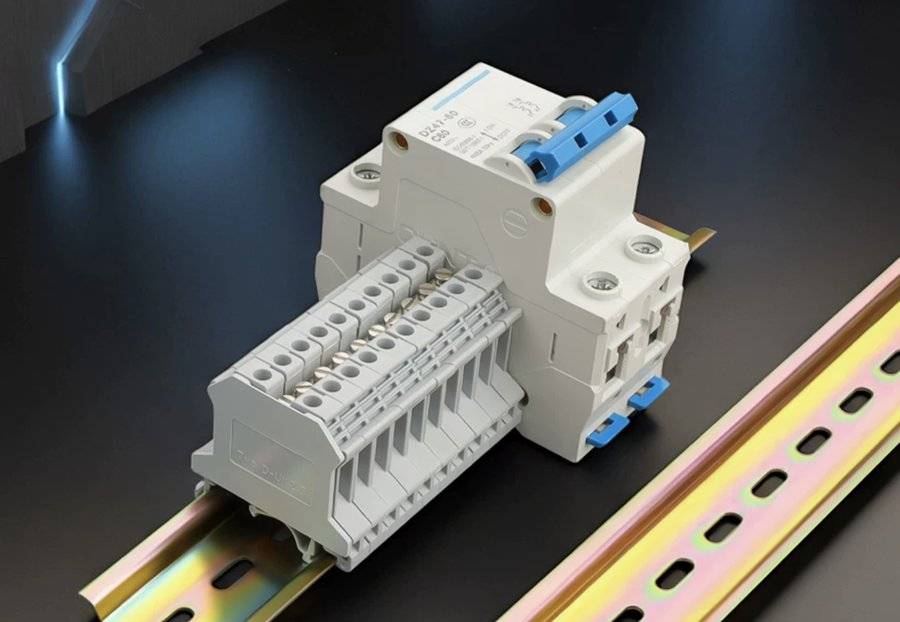

Szerokość aparatów modułowych mierzy się w modułach: 1 moduł = 17,5 mm. Obudowy mają rzędy najczęściej po 12 lub 18 modułów. Liczbę modułów liczysz z sumy szerokości wszystkich aparatów — rozłącznika głównego, SPD, różnicówek, RCBO i MCB — a nie samych wyłączników nadprądowych:

$N_{\text{modułów}} = \left( \sum w_{\text{aparatów}} + \sum w_{\text{złączek}} \right) \cdot (1 + r)$

gdzie $r$ to rezerwa miejsca. Dobrą praktyką jest 20–30% zależnie od przewidywanej rozbudowy. Wynik zaokrąglasz w górę do pojemności obudowy — czyli do pełnych rzędów. Doliczyć trzeba też miejsce na złączki szynowe i bloki rozdzielcze oraz odstępy montażowe potrzebne do odprowadzania ciepła (przy gęstym upakowaniu aparaty wzajemnie się nagrzewają, co obniża ich realny prąd znamionowy).

O klasie szczelności obudowy decydują warunki środowiskowe w miejscu montażu — od IP30 w suchym wnętrzu (np. przedpokój), przez IP44–IP55 w pomieszczeniach wilgotnych lub zapylonych, po IP65 na zewnątrz.

Krok 4 — Balans faz w instalacji 3-fazowej

Jeśli rozdzielnica jest zasilana 3-fazowo, obwody 1-fazowe rozdziel możliwie równomiernie między fazy L1, L2 i L3. Cel to uniknięcie asymetrii obciążenia — sytuacji, w której jedna faza jest przeciążona, a dwie pozostałe niemal puste. Nierównomierny rozkład obciąża przewód neutralny i pogarsza warunki pracy instalacji.

Krok 5 — Dokumentacja: schemat jednokreskowy, elewacja i BOM

Gotowy projekt rozdzielnicy to trzy dokumenty:

• Schemat jednokreskowy — pokazuje tor zasilania, przykładowo: zasilanie → rozłącznik główny → SPD → różnicówki → obwody z wyłącznikami nadprądowymi, etykietami i przypisaniem faz (konkretny układ, w tym przyłączenie SPD, zależy od systemu sieci i instrukcji producentów). To najczęściej poszukiwany element dokumentacji rozdzielnicy.
• Elewacja — widok rozmieszczenia aparatów na szynach DIN, z zachowaniem całości grup różnicowoprądowych.
• Lista materiałowa (BOM) — zestawienie aparatów i obudowy z numerami katalogowymi.

To najbardziej pracochłonna, „rysunkowa" część projektu — i tu narzędzie online oszczędza najwięcej czasu.

Najczęstsze błędy przy projektowaniu rozdzielnicy

• Brak rezerwy miejsca. Obudowa „na styk" nie pozwoli dołożyć obwodu ani złączek. Zostaw 20–30%.
• Zamiana MCB z B na C „na oślep". Charakterystyka C zadziała członem zwarciowym dopiero przy 5–10-krotności prądu znamionowego (B: 3–5-krotność), więc wymaga niższej impedancji pętli zwarcia $Z_s$, by spełnić warunek samoczynnego wyłączenia. Zmiana bez sprawdzenia $Z_s$ może pozostawić obwód bez skutecznej ochrony przeciwporażeniowej.
• Zły typ różnicówki do elektroniki. Typ AC przy pralce, płycie indukcyjnej czy zmywarce to zły wybór — potrzebny jest co najmniej typ A. Ładowarka EV wymaga osobno dobranej ochrony (typ A z detekcją 6 mA DC albo typ B), a falownik PV — zgodnej z jego dokumentacją.
• Przeciążona jedna faza w instalacji 3-fazowej — patrz balans faz.
• Brak opisu obwodów na elewacji i schemacie — utrudnia odbiór i późniejszą eksploatację.

Czego planer nie weryfikuje

Planer wspiera dobór i rozmieszczenie aparatury oraz przygotowuje dokumentację montażową — ale nie zastępuje projektu instalacji. Poza jego zakresem pozostają: dobór przekrojów przewodów, sprawdzenie spadku napięcia, sprawdzenie warunku samoczynnego wyłączenia (impedancja pętli zwarcia $Z_s$), dobór ogranicznika przepięć (typ 1+2, sposób i długość przyłączenia), uziemienie, selektywność zabezpieczeń oraz warunki przyłączenia. Montaż, podłączenie i pomiary odbiorcze musi wykonać elektryk z odpowiednimi uprawnieniami.

Zaprojektuj rozdzielnicę w planerze

Zamiast rysować elewację i schemat ręcznie, zbuduj listę obwodów w planerze rozdzielnicy — a elewacja, schemat jednokreskowy i lista materiałowa powstaną automatycznie. Narzędzie działa w przeglądarce bez logowania, a projekt zapisuje się lokalnie. Konto (z 5-dniowym darmowym okresem próbnym, bez karty) przyda się dopiero do zapisania projektu w chmurze i pobrania dokumentacji w PDF.

Najczęściej zadawane pytania (FAQ)

Od czego zacząć projekt rozdzielnicy elektrycznej? Od listy obwodów odbiorczych — to ona jest źródłem prawdy dla całej rozdzielnicy. Dla każdego obwodu ustalasz przeznaczenie, liczbę faz i prąd obliczeniowy. Dopiero na tej podstawie dobiera się zabezpieczenia, wielkość obudowy i rysuje schemat.

Ile obwodów i modułów powinna mieć rozdzielnica mieszkaniowa? Zależy od liczby i rodzaju obwodów, nie od metrażu. Sumujesz szerokość wszystkich aparatów w modułach (1 moduł = 17,5 mm), dodajesz miejsce na złączki i rezerwę 20–30%, a wynik zaokrąglasz w górę do pojemności obudowy (rzędy po 12 lub 18 modułów).

Czym różni się MCB od RCD i RCBO? MCB chroni przewód przed przeciążeniem i zwarciem. Wyłącznik różnicowoprądowy (RCCB) wykrywa prąd upływu i chroni człowieka, ale nie chroni przewodu — dlatego zawsze współpracuje z zabezpieczeniem nadprądowym (MCB lub bezpiecznikiem). RCBO łączy obie funkcje w jednym aparacie i działa samodzielnie.

Kiedy stosować różnicówkę typu A, a kiedy typu B? W nowych instalacjach domowych praktycznie stosuje się typ A; ostatecznie typ dobiera się do charakteru odbiornika i jego dokumentacji. Ładowarka EV wymaga co najmniej typu A z detekcją 6 mA DC (RDC-DD) albo typu B — zależnie od tego, czy sama ładowarka ma wbudowaną detekcję prądu stałego (PN-HD 60364-7-722). O typie dla falownika PV decyduje jego dokumentacja.

Grupowe różnicówki czy RCBO na każdy obwód? Grupowe są tańsze, ale zadziałanie różnicówki gasi całą grupę. RCBO ogranicza wyłączenie do jednego obwodu (lepsza ciągłość zasilania) kosztem miejsca i ceny — nie jest to jednak gwarancja pełnej selektywności z zabezpieczeniem nadrzędnym. W praktyce łączy się oba: RCBO dla obwodów krytycznych, grupowe RCD dla reszty.

Czy do zaprojektowania rozdzielnicy potrzebny jest program CAD? Nie. Planer rozdzielnicy online generuje elewację, schemat jednokreskowy i listę materiałową z listy obwodów, bez instalowania oprogramowania i bez konta.

Czy projekt rozdzielnicy w planerze zastępuje projekt instalacji? Nie. Planer wspiera dobór aparatury i przygotowuje dokumentację montażową, ale nie zastępuje doboru przekrojów, sprawdzenia $Z_s$, doboru SPD, uziemienia i selektywności. Montaż i pomiary odbiorcze wykonuje uprawniony elektryk.
