Projektowanie instalacji kanalizacyjnej w budynku wg PN-EN 12056-2

---

Błędny dobór średnic instalacji kanalizacyjnej prowadzi do zapchań, cofek, uderzeń hydraulicznych i hałasu transmitowanego do pomieszczeń mieszkalnych — a w skrajnych przypadkach do zalania kondygnacji poniżej poziomu zalewania. Ten przewodnik omawia kompletną metodykę projektowania wewnętrznej kanalizacji sanitarnej budynku zgodnie z PN-EN 12056-2:2002 i rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Skupiamy się na podejściach, pionach i przewodach odpływowych wewnątrz bryły budynku.

Jeśli potrzebujesz szybko dobrać średnicę kanalizacji sanitarnej na podstawie przyborów i typu użytkowania obiektu, skorzystaj z naszego kalkulatora kanalizacji sanitarnej. Obliczenia hydrauliczne przewodów grawitacyjnych poza budynkiem (wzór Manninga, napełnienia, spadki zewnętrzne) omówiliśmy osobno w artykule Obliczenia hydrauliczne rur kanalizacji grawitacyjnej.

---

Podstawy prawne i normowe

Projekt instalacji kanalizacyjnej w Polsce opiera się na kilku aktach wzajemnie się uzupełniających:

• PN-EN 12056-2:2002 — Systemy kanalizacji grawitacyjnej wewnątrz budynków. Część 2: Kanalizacja sanitarna, projektowanie układu i obliczenia. Norma pierwotna dla doboru średnic.
• PN-EN 12056-3:2002 — Część 3: Kanalizacja deszczowa wewnątrz budynków. Poza zakresem tego artykułu.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych (Dz.U. 2022 poz. 1225 z późn. zm.), §122–§128 — wymagania ogólne dla instalacji kanalizacyjnej w budynku.
• PN-92/B-01707 — Instalacje kanalizacyjne. Wymagania w projektowaniu. Historycznie stosowana metoda, w wielu polskich biurach projektowych wciąż cytowana.
• PN-EN 13564 — urządzenia przeciwzalewowe.
• PN-EN 12050-1/2 — przepompownie ścieków.
• PN-EN 1825 / PN-EN 858 — separatory tłuszczu i ropopochodnych.

Aktualne wymagania cieplne i instalacyjne WT opisujemy w artykule Nowe warunki techniczne 2026.

---

Systemy odprowadzania ścieków wg EN 12056-2

Norma europejska definiuje cztery systemy różniące się sposobem prowadzenia podejść i dopuszczalnym napełnieniem. Wybór systemu determinuje wartości przepustowości pionów i tabele DU.

W polskiej praktyce projektowej standardem jest System I. W dalszej części artykułu wszystkie wartości przepustowości i ograniczenia dotyczą właśnie tego systemu — chyba że wyraźnie zaznaczono inaczej.

---

Jednostki odpływu (DU) — podstawa obliczeń

Definicja DU

Discharge Unit (DU) to znormalizowany odpływ przyboru sanitarnego wyrażony w $[\mathrm{l/s}]$. Nie jest to chwilowy ani średni przepływ — to umowna wartość statystyczna, która pozwala agregować wkład wielu przyborów w jedną liczbę charakteryzującą odcinek instalacji. Dzięki temu sumowanie DU z kolejnych pięter i łączenie ich w pionie ma sens bez względu na synchronizację realnego użytkowania.

Tabela DU i minimalnych średnic podejść

Wartości DU wg tabeli 2 PN-EN 12056-2 dla Systemu I. Minimalne średnice podejść zgodne z powszechną praktyką projektową w Polsce:

Dwie kwestie praktyczne, w których projektanci najczęściej popełniają błędy:

• Dla zmywarki podłączonej do syfonu zlewozmywaka nie sumujemy DU — przyjmujemy wartość większą z dwóch przyborów.
• Dla misek oszczędnych 4 l / 2 l norma nie podaje dedykowanej wartości. W praktyce przyjmuje się 1,8 DU lub — dla bezpieczeństwa — pozostaje przy 2,0 DU jak dla miski 6 l.

---

Współczynnik jednoczesności K

Odpływy z różnych przyborów nie występują równocześnie — gdyby to tak było, średnice instalacji musiałyby być absurdalnie duże. Norma wprowadza współczynnik jednoczesności K, który modeluje tę nierównoczesność statystycznie.

Wzór na przepływ obliczeniowy

Gdzie:

• $Q_{ww}$ — obliczeniowy przepływ ścieków sanitarnych $[\mathrm{l/s}]$,
• $K$ — współczynnik jednoczesności zależny od typu użytkowania obiektu,
• $\sum DU$ — suma jednostek odpływu wszystkich przyborów zasilających rozpatrywany odcinek.

Pierwiastek w tym wzorze jest empiryczno-statystyczną zależnością normową — oddaje fakt, że chwilowy przepływ rośnie znacznie wolniej niż liniowo ze wzrostem liczby przyborów, bo prawdopodobieństwo ich równoczesnego użycia maleje.

Wartości K

Reguła Q_min i przepływy dodatkowe

Krytyczny warunek: jeżeli wyliczone $Q_{ww}$ jest mniejsze od największego pojedynczego DU na odcinku, do dalszych obliczeń przyjmujemy tę największą wartość DU. Powód jest prosty — system musi przyjąć chwilowy odpływ z pojedynczego przyboru, nawet jeżeli statystyka jednoczesności pokazuje mniejszy przepływ średni. Błąd ten jest częsty w małych instalacjach jednorodzinnych.

Do przepływu sanitarnego dodajemy przepływy stałe i ciągłe zgodnie z rozdziałem 6.5.2 normy:

Gdzie $Q_c$ to przepływy ciągłe (np. zrzuty z klimatyzacji, uzdatniaczy wody, agregatów chłodniczych), a $Q_p$ to przepływy pompowe. Pominięcie $Q_c$ w biurowcach z centralnym chłodzeniem to druga typowa pomyłka — kondensat z parownika potrafi generować ciągły strumień rzędu 0,1–0,3 l/s na kondygnację.

Potrzebujesz wykonać to obliczenie dla konkretnej listy przyborów? Kalkulator kanalizacji sanitarnej robi to automatycznie — wybierasz typ użytkowania, dodajesz przybory, otrzymujesz $Q_{ww}$ i minimalną średnicę.

---

Dobór średnic: podejścia, piony, przewody odpływowe

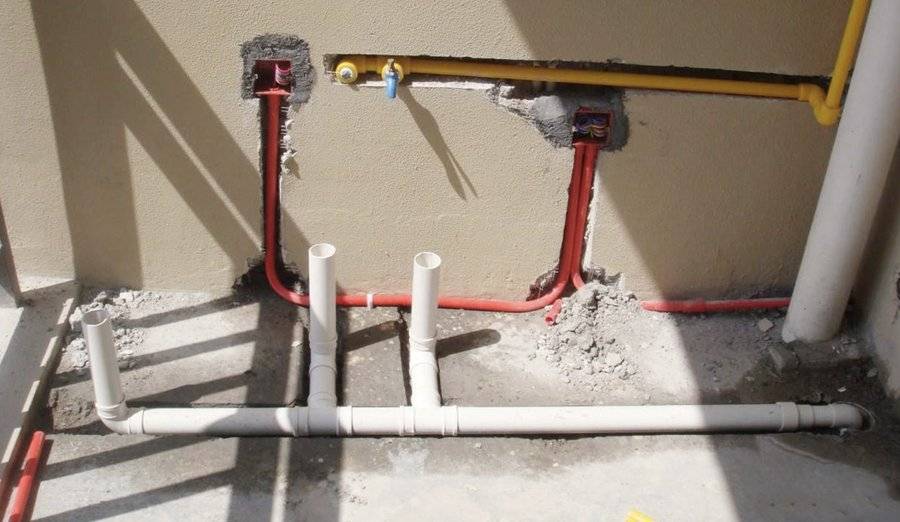

Podejścia (gałązki) kanalizacyjne

Podejście to odcinek od syfonu przyboru do pionu. Zasady doboru:

• Średnica nie może być mniejsza niż średnica największego przyboru podłączonego do podejścia.
• Wentylacja podejść. Podejście niewentylowane jest dopuszczalne tylko do ograniczonej długości, spadku i liczby kolan (tabela 5 PN-EN 12056-2). W Systemie I dla podejść DN 50–100 przyjmuje się generalnie maksymalnie 4 m (z ograniczoną liczbą kolan 90°). Przekroczenie tych wartości wymusza wentylację wtórną lub zastosowanie zaworu napowietrzającego. To najczęstsze źródło błędów wykonawczych prowadzących do syfonowania zamknięć wodnych.
• Spadki minimalne: 2–3% dla DN 50, 1,5% dla DN 100, 1% dla DN 150.
• Maksymalna liczba kolan 90° na podejściu — zgodnie z tabelą 5 normy.

Piony kanalizacyjne

Przepustowość pionu zależy od systemu, średnicy, sposobu wentylacji oraz typu wlotów podejść do pionu. Tabela 11 PN-EN 12056-2 rozróżnia wloty prostopadłe (kształtki pod kątem 87–88°) i wloty łagodne (kształtki 45° z wzdłużnym wyprofilowaniem) — te drugie dają wyższą przepustowość. Poniżej wartości dla Systemu I z pionem wentylacyjnym wyprowadzonym ponad dach; w pracy projektowej przyjmuje się najczęściej bezpieczniejsze wartości dla wlotów prostopadłych:

Dodatkowe zasady:

• Pion nie może być mniejszy niż największe podejście do niego podłączone. Dla miski ustępowej oznacza to minimum DN 100 — wymóg normowy, nie tylko praktyka polska.
• Pion wentylacyjny wyprowadzony ponad dach musi mieć średnicę nie mniejszą niż pion kanalizacyjny (w strefie niezamarzającej dopuszczalne jest zwężenie do 50 mm).
• Zawory napowietrzające (AAV) — stosowane tam, gdzie nie można wyprowadzić pionu ponad dach. Dopuszczają powietrze do pionu przy podciśnieniu, ale nie odprowadzają nadciśnienia z dolnych odcinków. Nie są więc pełnym zamiennikiem wywiewki ponad dach i należy je traktować jako rozwiązanie uzupełniające lub stosowane w ograniczonym zakresie — zgodnie z zaleceniami producenta i warunkami normy. W obiektach wielokondygnacyjnych wymagana jest wyprowadzona ponad dach wywiewka przynajmniej pionu głównego.

Przewody odpływowe poziome w budynku

Są to poziomy zbiorcze w piwnicy / pod posadzką parteru prowadzące ścieki z pionów do przykanalika. Zasady doboru:

• Maksymalne napełnienie $h/D \leq 0{,}7$ dla Systemu I.
• Spadki projektowe stosowane w polskiej praktyce biur projektowych:

W projektach przyjmuje się wartości z kolumny „spadek projektowy” — minima hydrauliczne pokazują granicę obliczeniową wynikającą z wymogu $v_{min}$, ale w praktyce są rezerwowane tylko dla sytuacji wymuszonych przez geometrię budynku.

• Prędkość samooczyszczania: $v_{min} = 0{,}7 \ \mathrm{m/s}$, $v_{max} = 2{,}5 \ \mathrm{m/s}$. Poniżej $v_{min}$ narasta osad i wytrącają się frakcje stałe; powyżej $v_{max}$ pojawiają się rozbryzg, zrywanie zamknięć wodnych i erozja ścianek rur.
• Dokładne obliczenia hydrauliczne poziomów w gruncie, poza budynkiem — patrz artykuł Obliczenia hydrauliczne rur kanalizacji grawitacyjnej (wzór Manninga).

---

Przykład obliczeniowy — budynek mieszkalny wielorodzinny

Czterokondygnacyjny budynek, 2 mieszkania na piętrze. Standardowy zestaw przyborów w każdym mieszkaniu: WC 6 l, umywalka, wanna, zlewozmywak, pralka 6 kg.

Krok 1. Suma DU na pion

Na jedno mieszkanie:

Pion obsługuje 8 mieszkań:

Krok 2. Przepływ obliczeniowy

Budynek mieszkalny → użytkowanie nieciągłe, $K = 0{,}5$:

Sprawdzamy regułę Q_min: największe pojedyncze DU = 2,0 (miska ustępowa). $Q_{ww} = 3{,}13 > 2{,}0$ — warunek spełniony, używamy $Q_{ww}$.

Krok 3. Dobór średnicy pionu

Z tabeli przepustowości (wloty prostopadłe): DN 90 daje Q_max = 2,7 l/s — za mało. Dobieramy DN 100 (Q_max = 4,0 l/s, rezerwa ~28%). Niezależnie od arytmetyki, pion musi mieścić miskę ustępową — minimum podejścia to DN 100, więc DN 100 jest również dolnym limitem normowym.

Krok 4. Dobór przykanalika

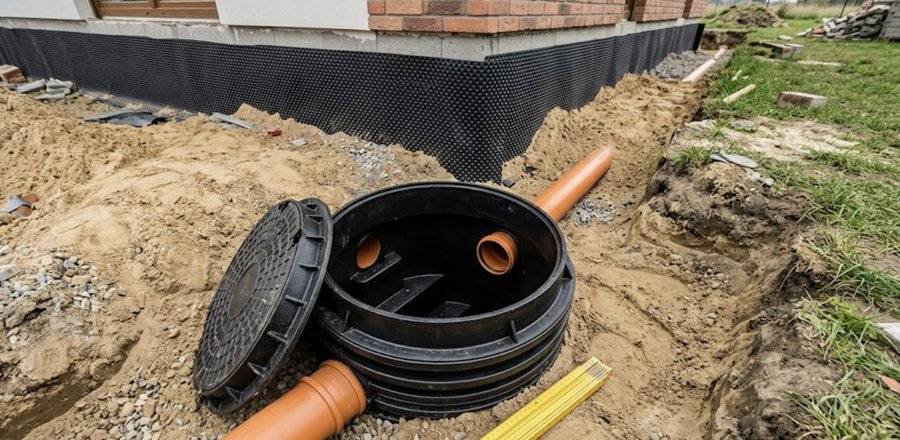

Przykanalik (przewód pod budynkiem od ostatniego pionu do studzienki na granicy działki) w tym przykładzie obsługuje jeden pion, więc projektowo $Q_{tot} = Q_{ww} \approx 3{,}13 \ \mathrm{l/s}$. Przy spadku 1,5% i napełnieniu 0,5 z wymogiem $v \geq 0{,}7 \ \mathrm{m/s}$ wybieramy DN 150 z dużym zapasem (obliczenia Manninga w artykule o kanalizacji grawitacyjnej). Jeżeli przykanalik zbiera więcej pionów, $Q_{tot}$ liczymy z sumy DU wszystkich pionów (nie dodajemy Q_ww z poszczególnych pionów arytmetycznie — statystyczna jednoczesność nadal obowiązuje).

To samo obliczenie w 30 sekund — kalkulator kanalizacji sanitarnej wykonuje je automatycznie po wybraniu typu użytkowania i dodaniu przyborów.

---

Urządzenia przeciwzalewowe i pompownie

Zabezpieczenia przeciwcofkowe (PN-EN 13564)

Każdy przybór sanitarny poniżej poziomu zalewania (rzędnej, do której może cofnąć się woda z sieci kanalizacyjnej — w praktyce zwykle poziom terenu przy najbliższej studzience rewizyjnej) musi być zabezpieczony przed cofką. To wymóg rozporządzenia w sprawie WT.

Podstawowe rozwiązania:

• Podniesienie instalacji powyżej poziomu zalewania (pompownia z pętlą przeciwzalewową). Ścieki z przyborów poniżej poziomu zalewania są podnoszone pompą, a przewód tłoczny jest wyprowadzony powyżej poziomu zalewania przed włączeniem do kanalizacji grawitacyjnej. To podejście bezwzględnie wymagane dla przyborów z fekaliami w obiektach stale użytkowanych.
• Urządzenia przeciwzalewowe wg PN-EN 13564 — armatura zabudowana w przewodzie kanalizacyjnym zamykająca się automatycznie przy cofce. Stosowana dla obiektów o ograniczonym ryzyku i przyborów, które można czasowo wyłączyć z użytkowania podczas cofki.

PN-EN 13564-1 klasyfikuje urządzenia przeciwzalewowe w pięciu typach różniących się konstrukcją (m.in. liczba klap, obecność klapy z obciążeniem, ręczne zamknięcie bezpieczeństwa) i przeznaczeniem — od odwodnień liniowych bez fekaliów po instalacje z fekaliami. Dobór typu zależy od rodzaju ścieków i wymaganego poziomu bezpieczeństwa.

Pompownie ścieków (PN-EN 12050)

Gdy przybory sanitarne znajdują się poniżej poziomu grawitacyjnego odprowadzenia, konieczna jest pompownia:

• PN-EN 12050-1 — pompownie do ścieków zawierających fekalia (czarne). Garaże podziemne z WC, piwnice z sanitariatami. Minimalna średnica tłoczna DN 80.
• PN-EN 12050-2 — pompownie do ścieków bez fekaliów (szare). Pompy do brodzika, pralnie w suterenach. Minimalna średnica tłoczna DN 32.

Dobór pompy: wydatek ≥ $Q_{tot}$ na pompowanym odcinku, wysokość podnoszenia geometryczna + straty liniowe i miejscowe. Dla pompowni czarnych wymagane są dwa agregaty (100% rezerwa) w obiektach mieszkalnych wielorodzinnych i użyteczności publicznej.

Separatory

• Separatory tłuszczu (PN-EN 1825) — obowiązkowe w obiektach gastronomicznych: restauracje, stołówki, kuchnie hotelowe, kuchnie szpitalne. Dobór według wielkości nominalnej NS (wyrażonej w l/s), zależnie od ilości posiłków, temperatury ścieków i obecności detergentów.
• Separatory ropopochodnych (PN-EN 858) — parkingi podziemne, stacje paliw, myjnie samochodowe, warsztaty mechaniczne. Klasa I (≤ 5 mg/l na wylocie) — dla obiektów odprowadzających do wód powierzchniowych, klasa II (≤ 100 mg/l) — do kanalizacji ogólnospławnej.
• Separatory skrobi, osadniki piasku — obiekty przetwórstwa spożywczego, warsztaty ceramiczne.

---

Aspekty akustyczne i przeciwpożarowe

Hałas instalacji kanalizacyjnej

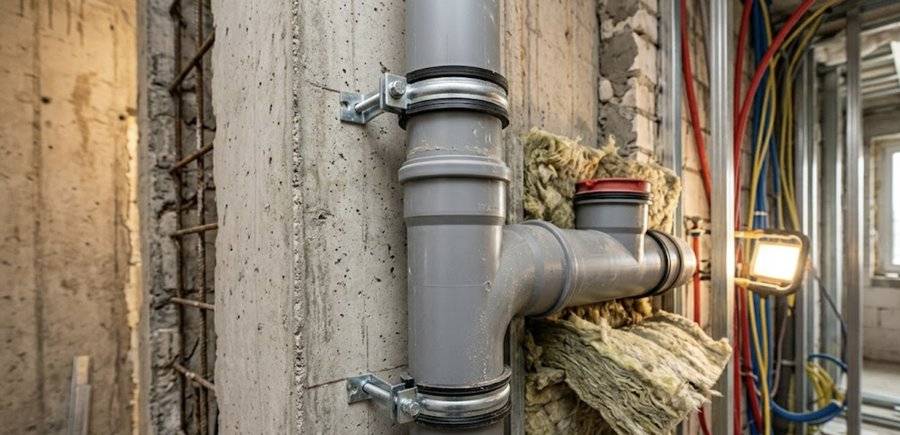

Pion kanalizacyjny prowadzony w szachcie przy ścianie pomieszczenia mieszkalnego generuje hałas z dwóch źródeł: spadającego strumienia ścieków i transmisji wibracji do konstrukcji. Wymagania DIN 4109 (w Polsce stosowane jako benchmark) — maksymalnie 30 dB(A) w pokoju sąsiadującym z pionem.

Dobór materiałów i mocowań:

• Mocowanie obejmami z wkładką EPDM — obowiązkowe dla pionów w obiektach mieszkalnych. Eliminuje bezpośredni kontakt metal–beton.
• Materiał rur uszeregowany od najcichszych: żeliwo SML ≈ 15 dB(A) → PP cichy z wypełniaczem mineralnym ≈ 17 dB(A) → PP HT standard ≈ 25 dB(A) → PVC-U ≈ 28 dB(A).
• Pion w szachcie z okładziną akustyczną i wełną mineralną dodatkowo redukuje transmisję o 5–10 dB(A).

Szerzej o izolacji akustycznej przegród i wymaganiach normowych — Izolacyjność akustyczna Rw — przewodnik.

Przejścia przez przegrody pożarowe

Każdy przewód kanalizacyjny przechodzący przez przegrodę o wymaganej klasie odporności ogniowej (EI 30, EI 60, EI 120) musi zachować klasę tej przegrody. Podstawa: WT §232 i PN-EN 1366-3.

Stosowane rozwiązania:

• Kołnierze ognioochronne (opaski pęczniejące) — zamontowane na rurze po stronie nienarażonej. Przy pożarze pęcznieją, zamykając światło rury po jej stopieniu.
• Manżety pęczniejące — zabudowane w przegrodzie wokół rury.
• Zaprawy ogniochronne — do uszczelnienia szczelin między rurą a przegrodą.

Dobór wg klasy odporności przegrody, średnicy rury i materiału (PVC vs PP vs żeliwo). Niezgodność to jeden z najczęstszych powodów negatywnego odbioru instalacji przez straż pożarną.

---

Materiały rur kanalizacyjnych

Wybór materiału wpływa na trwałość, odporność termiczną, akustykę i koszt:

• PVC-U (rury szare lite) — kanalizacja wewnętrzna niskotemperaturowa, standard dla pionów mieszkaniowych.
• PP (HT) — odporność na wysokie temperatury do 90 °C chwilowo; wymagane dla podejść pralek i zmywarek. Szerzej: rury polipropylenowe.
• PP cichy z wypełniaczem mineralnym — pionowe ciągi w obiektach mieszkalnych, gdzie wymagania akustyczne są podwyższone.
• Żeliwo SML — obiekty wymagające najwyższej odporności ogniowej i akustycznej (hotele, obiekty opieki zdrowotnej).

Krótko o PVC do kanalizacji zewnętrznej i podziemnej: rury PVC.

---

Częste błędy projektowe

1. Zbyt małe spadki przewodów DN 100 (< 1,5%) — prowadzą do osadzania się cząstek, zapachów i zapchań w perspektywie kilku lat eksploatacji.
2. Brak lub niewystarczająca wentylacja pionu — skutkuje syfonowaniem zamknięć wodnych i przenikaniem zapachów do pomieszczeń.
3. Podłączenie miski ustępowej do pionu DN 70 lub DN 90 — minimum podejścia dla WC to DN 100, więc również pion nie może być mniejszy.
4. Pominięcie wpustów podłogowych w bilansie DU na poziomie technicznym (garaże, pralnie, piwnice).
5. Miksowanie systemów — stosowanie wartości przepustowości z Systemu III przy układzie realizowanym jako System I.
6. Redukcje średnic w kierunku przepływu — niedopuszczalne w kanalizacji grawitacyjnej. Średnica musi być stała lub rosnąć w kierunku przepływu; zmniejszenie zawsze prowadzi do piętrzenia.
7. Pominięcie przepływów ciągłych Q_c z klimatyzacji, uzdatniaczy wody, agregatów chłodniczych.
8. Traktowanie zaworu napowietrzającego (AAV) jako pełnego zamiennika wywiewki ponad dach — AAV nie odprowadza nadciśnienia, w obiektach wielokondygnacyjnych wymagana jest wywiewka przynajmniej pionu głównego.
9. Brak urządzenia przeciwzalewowego lub pompowni z pętlą przeciwzalewową dla przyborów poniżej poziomu zalewania — narażenie piwnic na cofkę z sieci.
10. Niezgodne z normą przejścia ppoż — odrzut odbioru.

---

Podsumowanie

Projektowanie instalacji kanalizacyjnej wewnątrz budynku sprowadza się do pięciu kroków:

1. Zsumować jednostki odpływu DU dla wszystkich przyborów na odcinku.
2. Wyliczyć przepływ obliczeniowy $Q_{ww} = K \cdot \sqrt{\sum DU}$ z odpowiednim K i sprawdzić regułę Q_min.
3. Dodać przepływy ciągłe i stałe: $Q_{tot} = Q_{ww} + Q_c + Q_p$.
4. Dobrać średnicę pionu z tabeli przepustowości (System I, z odpowietrzeniem ponad dach — z uwzględnieniem ograniczeń zaworów napowietrzających AAV).
5. Zaprojektować poziomy odpływowe z odpowiednim spadkiem, napełnieniem i prędkością, uwzględniając urządzenia przeciwzalewowe, pompownie i separatory tam, gdzie są wymagane.

Powyższe obliczenia i dobór średnic wykonuje automatycznie kalkulator kanalizacji sanitarnej. Dla pełnego procesu projektowego warto również zapoznać się z artykułami uzupełniającymi: Warunki przyłączenia (sieć zewnętrzna) i Obliczenia kanalizacji grawitacyjnej (Manning dla przewodów podziemnych).
