Równoważenie hydrauliczne instalacji c.o. — przepływy, nastawy i dobór zaworów

---

Równoważenie hydrauliczne instalacji c.o. polega na takim ustawieniu przepływów, aby każdy grzejnik, pętla ogrzewania podłogowego albo inny odbiornik dostał dokładnie tyle czynnika grzewczego, ile wynika z projektu. Bez tego najbliższe obiegi zwykle przejmują zbyt duży przepływ, a najdalsze są niedogrzane. Skutki są dobrze znane z uruchomień: szum na zaworach termostatycznych, przegrzane pomieszczenia przy kotłowni, zimne końcówki instalacji, pompa ustawiona na zbyt wysoki bieg i przypadkowe korekty wykonywane metodą prób i błędów.

W nowoczesnych instalacjach problem jest jeszcze ważniejszy niż kilka lat temu. Nadprzepływy podnoszą temperaturę powrotu, co pogarsza kondensację kotła gazowego i obniża efektywność układów z pompą ciepła. Dobrze policzona regulacja hydrauliczna jest więc nie tylko kwestią komfortu, ale też realnego zużycia energii.

Jeśli znasz moc odbiorników i chcesz szybko policzyć przepływy oraz opory przewodów, zacznij od kalkulatora doboru średnic instalacji ogrzewania. Przy doborze zaworów regulacyjnych i sprawdzaniu ich autorytetu użyj kalkulatora Kvs i autorytetu zaworu.

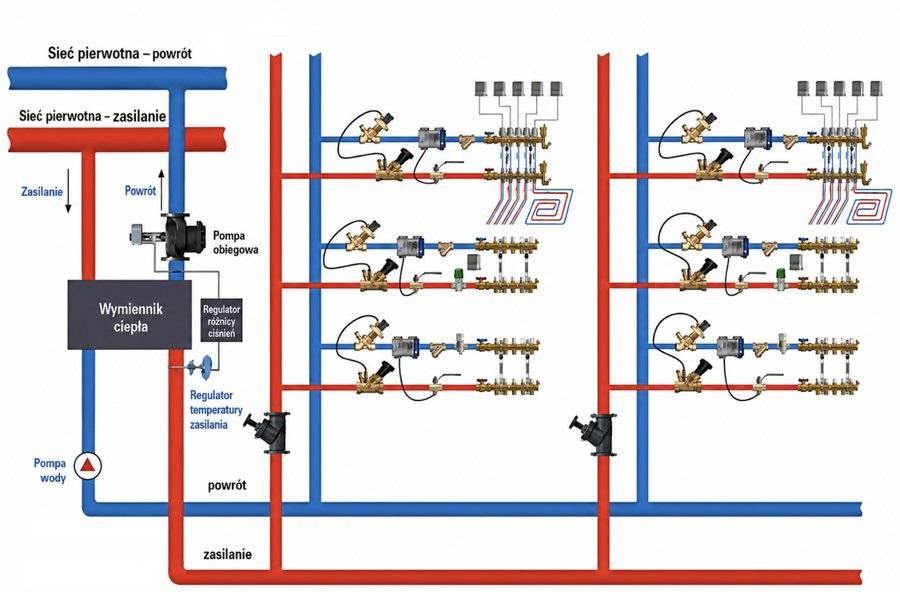

Czym jest równoważenie hydrauliczne

Projektowe równoważenie hydrauliczne nie polega na tym, że "przykręcamy trochę najcieplejsze grzejniki". To proces obliczeniowy i uruchomieniowy, którego celem jest uzyskanie projektowych przepływów w każdym obiegu przy dostępnej różnicy ciśnienia.

W praktyce trzeba odpowiedzieć na trzy pytania:

• jaki przepływ powinien mieć każdy odbiornik,
• jaki opór ma droga od źródła ciepła do tego odbiornika i z powrotem,
• jaki nadmiar ciśnienia trzeba zdławić na obiegach bliższych, aby nie zabierały przepływu obiegom dalszym.

W instalacji niezrównoważonej woda wybiera najłatwiejszą drogę. Obiegi o małym oporze dostają nadprzepływ, a obiegi o dużym oporze przepływ zaniżony. Termostaty częściowo maskują problem, ale go nie rozwiązują: zamykanie jednych zaworów zmienia warunki pracy pozostałych. Dlatego w instalacjach ze zmiennym przepływem coraz częściej stosuje się regulatory różnicy ciśnienia albo zawory PICV (Pressure Independent Control Valve), czyli zawory regulacyjne niezależne od ciśnienia.

Najprostszy podział wygląda tak:

Dane wejściowe do obliczeń

Nie da się dobrać nastaw bez przepływów projektowych. Pierwszym błędem wielu uruchomień jest próba regulacji bez informacji o mocy grzejników, długościach pętli i oporach przewodów. Dla projektanta dane te wynikają z obliczeń. Dla instalatora pracującego przy modernizacji trzeba je możliwie dobrze odtwórzyć.

Jeśli nie znasz mocy pomieszczeń, zacznij od bilansu strat ciepła. Metodę opisuje artykuł Straty ciepła budynku — obliczenia wg PN-EN 12831. Jeśli znasz już moc pomieszczenia, ale nie masz dobranego odbiornika, pomocny będzie poradnik Jak dobrać grzejnik.

Obliczanie przepływu przez odbiornik

Podstawą równoważenia jest przepływ wynikający z mocy i założonej różnicy temperatur między zasilaniem a powrotem. Dla wody w typowym zakresie temperatur instalacji c.o. można użyć praktycznego wzoru:

gdzie:

• $\dot{V}$ — przepływ objętościowy [m³/h],
• $P$ — moc odbiornika [kW],
• $\Delta T$ — różnica temperatur zasilania i powrotu [K].

W dokumentacji technicznej zaworów można spotkać również masowe natężenie przepływu:

gdzie $c_p$ to ciepło właściwe czynnika [kJ/(kgK)]. Dla czystej wody można przyjmować około $4{,}19\,\mathrm{kJ}/(\mathrm{kgK})$. Przy glikolu przepływy i opory należy liczyć z uwzględnieniem stężenia oraz lepkości; więcej o tym w artykule Czynniki grzewcze — woda, glikol i tabele rozcieńczania.

Pierwsze dwa przykłady mają ten sam przepływ, bo w obu przypadkach różnica temperatur wynosi 10 K. O przepływie decyduje moc i $\Delta T$, a nie sama etykieta "grzejnik standardowy" albo "niskotemperaturowy". Wniosek jest prosty: im mniejsza różnica temperatur, tym większy przepływ dla tej samej mocy. Dlatego modernizacja kotła na pompę ciepła albo obniżenie parametrów pracy bez sprawdzenia hydrauliki często ujawnia zbyt małe średnice, zbyt wysokie opory albo źle dobrane zawory.

Opór obiegu i obieg krytyczny

Każdy obieg ma własny opór hydrauliczny. Tworzą go przewody zasilające i powrotne, kształtki, trójniki, zawory, grzejnik albo rozdzielacz oraz armatura regulacyjna. Uproszczony zapis wygląda tak:

Obieg krytyczny to ten, który przy przepływie projektowym wymaga największej różnicy ciśnienia. Najczęściej jest to obieg najdalszy, ale nie zawsze. Krótka gałąź z małą średnicą i dużą liczbą kształtek może mieć większy opór niż dłuższy odcinek wykonany większą średnicą.

W praktycznym równoważeniu obieg krytyczny traktuje się jako punkt odniesienia. Pompa albo regulator muszą zapewnić dla niego wymagane ciśnienie. Obiegi bliższe mają zwykle niższy opór, więc nadmiar ciśnienia trzeba zdławić na nastawie zaworu lub zaworze równoważącym. Właśnie dlatego najbliższy grzejnik, który "grzeje najlepiej", często powinien mieć najmniejszą nastawę.

Do policzenia przepływu, prędkości i spadków ciśnienia w przewodach użyj kalkulatora doboru średnic przewodów c.o.. Szersze omówienie oporów znajdziesz w artykule Obliczanie spadków ciśnienia i dobór średnic w instalacji ogrzewania.

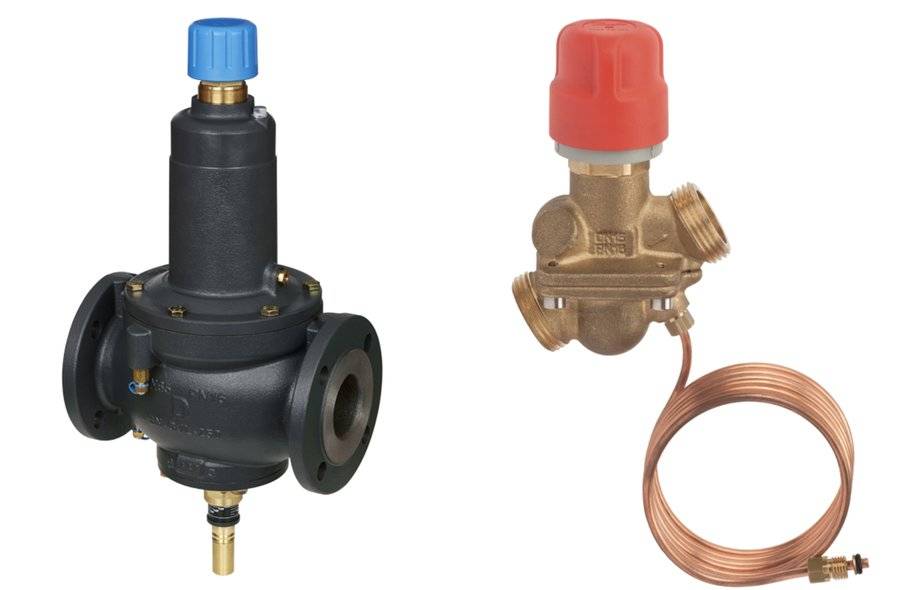

Nastawy zaworów i elementy równoważące

Równoważenie można wykonać na różnych poziomach instalacji. W domu jednorodzinnym wystarczą często nastawy wstępne zaworów termostatycznych i regulacja rozdzielaczy. W budynku wielorodzinnym potrzebne są już zawory podpionowe, regulatory różnicy ciśnienia albo zawory dynamiczne. W instalacjach biurowych i HVAC popularne są PICV, bo odbiorniki pracują ze zmiennym przepływem.

Dobór zaworu równoważącego i Kvs

Dobór zaworu sprowadza się do powiązania przepływu z wymaganym spadkiem ciśnienia. W tym artykule skupiamy się na tym, jak spadek ciśnienia na zaworze wpływa na resztę obiegów; szczegółową teorię współczynnika Kvs i autorytetu zaworu znajdziesz w osobnym poradniku Autorytet zaworu regulacyjnego — współczynnik Kvs.

Podstawowy wzór ma postać:

gdzie:

• $K_v$ — współczynnik przepływu zaworu [m³/h],
• $\dot{V}$ — przepływ przez zawór [m³/h],
• $\Delta p$ — spadek ciśnienia na zaworze [bar].

Jeśli zawór jest zbyt duży, przy wymaganym przepływie pracuje blisko zamknięcia. Regulacja jest wtedy nerwowa, a niewielki ruch trzpienia powoduje dużą zmianę przepływu. Jeśli zawór jest zbyt mały, zapewni przepływ dopiero przy dużym spadku ciśnienia, co zwiększa opory, hałas i wymagania wobec pompy.

W praktyce projektant powinien sprawdzić nie tylko $K_v$, ale też autorytet zaworu. Dobre właściwości regulacyjne uzyskuje się wtedy, gdy zawór ma zauważalny udział w całkowitym oporze regulowanego fragmentu instalacji. Autorytet zbyt niski oznacza, że o przepływie decyduje głównie reszta obiegu, a nie zawór. Autorytet zbyt wysoki bywa natomiast okupiony niepotrzebnie dużym spadkiem ciśnienia.

Do szybkiego sprawdzenia tych zależności użyj kalkulatora Kvs i autorytetu zaworu.

PICV i regulatory różnicy ciśnienia

PICV to skrót od Pressure Independent Control Valve. W polskiej praktyce mówi się o zaworze regulacyjnym niezależnym od ciśnienia albo zaworze regulacyjno-równoważącym niezależnym od ciśnienia. Taki zawór łączy funkcję regulacji przepływu z automatycznym ograniczaniem wpływu zmian różnicy ciśnienia w instalacji.

W instalacjach ze zmiennym przepływem samo równoważenie statyczne nie zawsze wystarcza. Gdy zawory termostatyczne zamykają część grzejników, różnica ciśnienia dostępna dla pozostałych obiegów rośnie. To może powodować szumy, nadprzepływy i pogorszenie regulacji. Dlatego w większych instalacjach stosuje się elementy dynamiczne.

Nie należy podawać jednej uniwersalnej wartości minimalnego spadku ciśnienia dla PICV. W katalogach spotyka się różne wymagania, często rzędu kilkunastu lub kilkudziesięciu kPa, ale ostatecznie decyduje konkretny typ zaworu i zakres przepływu. Wartość ta, określana często jako $p_{min}$ albo ciśnienie startowe, musi być zapewniona przez pompę, aby mechanizm regulacyjny zaworu zaczął działać poprawnie. W projekcie trzeba więc sprawdzić, czy pompa albo regulator zapewni minimalne $\Delta p$ przy najbardziej niekorzystnym odbiorniku.

Równoważenie ogrzewania podłogowego

Ogrzewanie podłogowe równoważy się podobnie jak grzejniki: najpierw trzeba znać moc pętli i przepływ projektowy. Różnica polega na większej bezwładności cieplnej. Korekta nastawy rotametru nie daje wiarygodnej odpowiedzi po kilku minutach, bo podłoga reaguje z opóźnieniem.

Typowy błąd polega na traktowaniu rotametru jako narzędzia do naprawienia złego projektu. Jeśli pętla jest zbyt długa, średnica rury za mała, a opór pętli znacznie wyższy od pozostałych, samo zwiększenie nastawy nie zapewni przepływu. Pompa może pracować na wyższym biegu, ale wtedy krótsze pętle dostaną nadprzepływ.

W nowszych rozdzielaczach spotyka się automatyczne ograniczniki przepływu lub rozwiązania dynamiczne. Ułatwiają uruchomienie i ograniczają wpływ zmian ciśnienia, ale również wymagają poprawnego doboru długości pętli, przepływu i zakresu pracy. Szczegóły obliczeń pętli opisuje artykuł Jak obliczyć ogrzewanie podłogowe krok po kroku, a same długości i rozstawy możesz sprawdzić w kalkulatorze ogrzewania podłogowego.

Przykład obliczeniowy

Rozważmy małą instalację grzejnikową z trzema odbiornikami. Wszystkie pracują na parametrach 55/45°C, czyli $\Delta T = 10\,K$.

Obiegiem krytycznym jest grzejnik C, bo wymaga 22 kPa przy przepływie projektowym. Jeśli pompa ma zapewnić 22 kPa dla najdalszego odbiornika, to na bliższych obiegach pojawia się nadmiar ciśnienia:

• obieg A: $22 - 8 = 14\,kPa$ do zdławienia,
• obieg B: $22 - 14 = 8\,kPa$ do zdławienia,
• obieg C: możliwie mały dodatkowy opór.

Teraz można dobrać nastawy zaworów albo zawory równoważące tak, aby przy wymaganym przepływie generowały odpowiedni spadek ciśnienia. Dla grzejnika A zawór powinien mocniej ograniczyć przepływ niż dla grzejnika B. To tłumaczy, dlaczego najbliższe grzejniki nie powinny mieć "pełnego otwarcia" tylko dlatego, że są blisko źródła.

W realnym projekcie do tych obliczeń dochodzi sprawdzenie zakresu nastaw konkretnego zaworu z karty katalogowej. Nie wolno zakładać, że każda głowica i każdy zawór termostatyczny pozwalają uzyskać dowolny przepływ przy dowolnym spadku ciśnienia.

Procedura uruchomienia i protokół regulacji

Równoważenie hydrauliczne powinno kończyć się protokołem. Bez niego nie wiadomo, czy instalacja została uruchomiona zgodnie z projektem, ani do jakich nastaw wrócić po modernizacji. Przy odbiorze i przekazaniu wodnych instalacji grzewczych warto uwzględnić wymagania aktualnych wydań norm z grupy EN 14336 dotyczących instalowania i uruchamiania wodnych systemów grzewczych.

Podstawowa procedura wygląda następująco:

1. Sprawdzić zgodność armatury z projektem i kartami doboru.
2. Przepłukać, napełnić i odpowietrzyć instalację.
3. Ustawić pompę albo regulator różnicy ciśnienia na tryb zgodny z projektem.
4. Wprowadzić nastawy wstępne zaworów.
5. Zmierzyć przepływy albo spadki ciśnienia na zaworach pomiarowych.
6. Skorygować nastawy metodą proporcjonalną albo z użyciem mierników elektronicznych.
7. Zapisać wynik w protokole.

Metoda proporcjonalna polega na korygowaniu obiegów w relacji do obiegu referencyjnego, tak aby odchyłki przepływów malały w całej gałęzi. Metoda komputerowa wykorzystuje miernik i dane zaworów zapisane w urządzeniu pomiarowym. Regulacja "na temperaturę powrotu" może być użyteczna diagnostycznie, ale jest metodą przybliżoną. Temperatura powrotu zależy nie tylko od przepływu, lecz także od mocy chwilowej odbiornika, temperatury pomieszczenia, bezwładności i pracy termostatu.

Najczęstsze błędy

Największym błędem jest brak przepływów projektowych. Jeśli w projekcie nie ma przepływów dla grzejników, pętli i gałęzi, wykonawca zostaje z instalacją, której nie da się poprawnie ustawić bez dodatkowych obliczeń. Drugim częstym błędem jest pozostawienie wszystkich nastaw w pozycji maksymalnej. Taka instalacja może grzać, ale zwykle pracuje z nadprzepływami i zbyt wysokim biegiem pompy.

Do typowych problemów należą także:

• dobór pompy "z zapasem", bez kontroli różnicy ciśnienia,
• próba regulacji instalacji zapowietrzonej lub zanieczyszczonej,
• przewymiarowanie zaworów względem realnego przepływu,
• brak regulatorów $\Delta p$ w instalacjach ze zmiennym przepływem,
• traktowanie temperatury powrotu jako jednoznacznego pomiaru przepływu,
• brak aktualizacji nastaw po termomodernizacji, wymianie źródła ciepła albo zmianie parametrów pracy.

Brak równoważenia można często rozpoznać nawet bez miernika. Sygnałami ostrzegawczymi są: szum na zaworach termostatycznych, zimne grzejniki na końcach instalacji, bardzo gorące powroty na obiegach bliskich, duże różnice temperatur między pomieszczeniami, konieczność pracy pompy na wysokim biegu oraz taktowanie albo gorsza praca źródła ciepła.

FAQ

Czy równoważenie hydrauliczne jest potrzebne w domu jednorodzinnym?

Tak, choć zwykle jest prostsze niż w budynku wielorodzinnym. W małym domu często wystarczą poprawne przepływy pętli podłogówki, nastawy wstępne zaworów grzejnikowych i sensowna nastawa pompy. Jeśli instalacja ma kilka kondygnacji, długie obiegi albo mieszany układ grzejniki + podłogówka, brak równoważenia szybko staje się widoczny.

Czym różni się kryzowanie od równoważenia hydraulicznego?

Kryzowanie to potoczne określenie dławienia przepływu, zwykle na zaworze lub kryzie. Równoważenie hydrauliczne jest szerszym procesem: obejmuje obliczenie przepływów, oporów, dobór armatury, nastawy, pomiar i protokół uruchomienia.

Czy zawory termostatyczne wystarczą?

Same głowice termostatyczne nie zastępują równoważenia. Głowica reaguje na temperaturę pomieszczenia, ale nie gwarantuje projektowego przepływu. Potrzebna jest nastawa wstępna zaworu albo inny element ograniczający przepływ do wartości obliczeniowej.

Kiedy stosować PICV?

PICV warto rozważyć tam, gdzie przepływ często się zmienia: w instalacjach biurowych, przy odbiornikach HVAC, fan-coilach, nagrzewnicach i rozbudowanych układach z automatyką. W małej, prostej instalacji grzejnikowej zwykle wystarczą tańsze rozwiązania statyczne.

Czy po wymianie pompy trzeba ustawić instalację ponownie?

Tak, jeśli nowa pompa ma inną charakterystykę, tryb regulacji albo wyższą dostępną różnicę ciśnienia. Wymiana pompy bez kontroli nastaw może zamienić cichą instalację w instalację z szumami i nadprzepływami.

Podsumowanie

Równoważenie hydrauliczne zaczyna się od liczb: mocy odbiorników, przepływów i oporów obiegów. Dopiero potem można mówić o nastawach zaworów. Najdalszy lub najbardziej oporowy obieg wyznacza wymagane ciśnienie, a obiegi bliższe trzeba zdławić tak, aby nie zabierały przepływu reszcie instalacji.

W instalacjach stałego przepływu często wystarczy równoważenie statyczne. W instalacjach ze zmiennym przepływem potrzebna jest kontrola różnicy ciśnienia albo zawory dynamiczne. Bez tego zawory termostatyczne, pompa i źródło ciepła pracują w zmiennych warunkach, a regulacja staje się przypadkowa.

Do obliczenia przepływów i oporów przewodów użyj kalkulatora doboru średnic instalacji ogrzewania. Do sprawdzenia doboru zaworu, Kvs i autorytetu skorzystaj z kalkulatora autorytetu zaworu.
